轴承套圈的冷处理方法

轴承是当代机械设备中一种重要零部件，它的主要功能是支撑机械旋转体降低其运动过程中的摩擦系数的同时保证其回转精度。

滚珠轴承是轻工业机械行业中最为常见的轴承的一种，将球形合金钢珠安装在内钢圈和外钢圈的中间，以滚动方式来降低动力传递过程中的摩擦力和提高机械动力的传递效率。

一、轴承套圈的加工1、锻造加工锻造加工是轴承套圈加工中的初加工，也称毛坯加工。

（1）套圈锻造加工的主要作用是：(a)获得与产品形状相似的毛坯，从而提高金属材料利用率，节约原材料，减少机械加工量，降低成本。

(b)消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好，从而提高轴承的使用寿命。

（2）锻造方式：一般是在感应加热炉、压力机、扩孔机和整形机组成连线的设备体进行流水作业。

2、退火套圈退火的主要作用是：高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。

3、车削加工车削加工是轴承套圈的半成品加工，也可以说是成型加工。

（1）车削加工的主要作用是：(a)使加工后的套圈与最终产品形状完全相同。

(b)为后面的磨削加工创造有利条件。

（2）车削加工的方法：(a)集中工序法：在一台设备上完成所有车削工序的小批量生产。

(b)分散工序法：在一台设备上完成某一种车削工序的大批量生产。

4、热处理热处理是提高轴承内在质量的关键加工工序（1）热处理的主要作用是：(a)通过热处理使材料组织转变，提高材料机械性能。

(b)提高轴承内在质量（耐磨性、强韧性），从而提高轴承寿命。

（2）热处理的方法：高碳铬轴承钢热处理过程包括淬火和低温回火。

5、磨削加工磨削加工是轴承套圈和滚子加工中的最终加工，称为成品加工。

（1）磨削加工的主要作用是：(a)使套圈的尺寸精度和形状精度达到设计要求。

(b)为轴承装配提供合格的套圈。

（2）磨削加工方法：一般采用分散工序法加工，也可把多台设备通过上、下料装置连接组成生产流水线加工，提高生产效率。

轴承套圈锻打工艺流程一、坯料的选材和预处理轴承套圈的坯料一般采用优质碳素结构钢或合金结构钢。

选材时应考虑到其强度、韧性和热处理性能等因素，确保制成的套圈具有良好的使用性能。

坯料的形状一般为圆柱形，其直径和长度与套圈的设计要求相符。

在进行锻打之前，需对坯料进行表面清洁，去除油污、氧化皮等杂质，以确保后续工艺的顺利进行。

二、加热和锻打1. 加热将经过预处理的坯料放入加热炉中进行加热。

加热温度一般控制在材料的临界温度以上，以确保其具有足够的塑性。

加热速度和保温时间应根据具体材料的性能来确定，以确保坯料达到均匀的加热状态。

2. 锻打经过加热后的坯料将被送入锻压机中进行锻打。

在锻打过程中，通过顶部和底部模具的压力作用，坯料逐渐变形成轴承套圈的形状。

锻打的力量和速度需要根据材料的性能和套圈的尺寸来确定，以确保坯料能够成形而不发生裂纹或变形过度。

三、冷却和整形1. 冷却在锻打完毕后，轴承套圈需要进行冷却处理。

冷却过程需要控制冷却速度，以防止产生内应力和组织不稳定，同时保证套圈的硬度和强度。

2. 整形冷却后的轴承套圈一般会出现一定程度的残余应力和变形。

为了保证其最终的尺寸精度和表面质量，需要进行整形处理。

整形过程一般包括对套圈的外径、内径和端面进行切削、研磨等操作，以达到设计要求的尺寸和形状。

四、热处理和表面处理1. 热处理轴承套圈经过整形后，需要进行热处理以提高其硬度和耐磨性。

常用的热处理方法包括淬火、回火等，通过控制热处理的温度和时间，使套圈的组织得到适当的改善，提高其使用性能。

2. 表面处理为了提高轴承套圈的耐腐蚀性和表面光洁度，通常会进行表面处理。

常用的表面处理方法包括酸洗、镀锌、喷砂等，以确保套圈能够在使用过程中保持良好的表面状态。

五、质量检验和包装最后，轴承套圈需要经过严格的质量检验，包括尺寸、形状、硬度、表面质量等方面的检测。

只有通过质量检验的套圈才能够进入包装环节，并最终交付客户使用。

总结：轴承套圈的锻打工艺流程是一个复杂而严谨的过程，需要对材料性能、加热、锻打、冷却、整形、热处理等环节进行精确控制，在确保产品质量的前提下提高生产效率。

滚动轴承（深沟球轴承）套圈的热处理工艺一．选择零件二．三．零件的服役条件及性能要求滚动轴承的机械及工作环境千差万别，套圈要在拉伸、冲击、压缩、剪切、弯曲等交变复杂应力状态下长期工作。

一般情况下，套圈的主要破坏形式是在交变应力作用下的疲劳剥落以及摩擦磨损，裂纹压痕锈蚀。

所以，这就要求套圈具有高的抗塑性变形的能力，较少的摩擦磨损，良好的尺寸精度及稳定性和较长的接触疲劳寿命。

综上所诉，要求套圈要有1）高的接触疲劳强度2）高的耐磨性3）高的弹性极限4）适宜的硬度5）一定的韧性6）良好的尺寸稳定性7）良好的防锈能力8）良好的工艺性能四．材料选择套圈的材料选择一般有6种GCr4,GCr15,GCr15SiMn,GCr15SiMo,GCr18Mo在这里我们选用的是GCr15，因为我们此次制造的是小尺寸套圈，GCr15SiMn和℃℃GCr15SiMo一般是用来制造壁厚的大轴承的套圈。

GCr15SiMn一般用来制造壁厚在15mm~35mm的轴承的套圈。

GCr15SiMo一般用来制造壁厚大于35mm的大型和特大型轴承的套圈。

GCr4是限制淬透性轴承钢，各方面性能较好。

GCr18Mo的淬透性比较高五．，性能优越，但价格较高。

GCr15是高碳铬轴承钢的代表钢种，综合性能良好，淬火和回火后具有高而均匀的硬度，良好的耐磨性能和高的接触疲劳寿命，热加工变形性能和削切加工性能均良好，但焊接性差，对白点形成较敏感，有回火脆性倾向，价格相对便宜。

六．加工工艺1.棒料→锻制→正火→球化退火→车削加工→去应力退火→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品2.正火正火的目的（1）消除网状碳化物及线条状组织（2）返修退火的不合格品（3）为满足特殊性能的需要为退火做组织准备加热温度正火加热温度主要依据正火目的和正火前组织状态来决定。

此处正火主要是为了消除或减少粗大网状碳化物，所以正火温度选在930~950℃之间。

如果一次正火不能消除粗大网状碳化物，可以以相同温度二次正火。

轴承零件的热处理质量控制在整个机械行业是最为严格的。

轴承热处理在过去的20来年里取得了很大的进步，主要表现在以下几个方面：热处理基础理论的研究；热处理工艺及应用技术的研究；新型热处理装备及相关技术的开发。

1.高碳铬轴承钢的退火:高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。

传统的球化退火工艺是在略高于Ac1的温度（如GCr15为780~810℃）保温后随炉缓慢冷却（25℃/h）至650℃以下出炉空冷。

该工艺热处理时间长（20h以上），且退火后碳化物的颗粒不均匀，影响以后的冷加工及最终的淬回火组织和性能。

之后，根据过冷奥氏体的转变特点，开发等温球化退火工艺：在加热后快冷至Ar1以下某一温度范围内（690~720℃）进行等温，在等温过程中完成奥氏体向铁素体和碳化物的转变，转变完成后可直接出炉空冷。

该工艺的优点是节省热处理时间（整个工艺约12~18h）,；处理后的组织中碳化物细小均匀。

另一种节省时间的工艺是重复球化退火：第一次加热到810℃后冷却至650℃，再加热到790℃后冷却到650℃出炉空冷。

该工艺虽可节省一定的时间，但工艺操作较繁。

2.高碳铬轴承钢的马氏体淬回火:2.1常规马氏体淬回火的组织与性能.近20年来，常规的高碳铬轴承钢的马氏体淬回火工艺的发展主要分两个方面：一方面是开展淬回火工艺参数对组织和性能的影响，如淬回火过程中的组织转变、残余奥氏体的分解、淬回火后的韧性与疲劳性能等；另一方面是淬回火的工艺性能，如淬火条件对尺寸和变形的影响、尺寸稳定性等。

常规马氏体淬火后的组织为马氏体、残余奥氏体和未溶（残留）碳化物组成。

其中，马氏体的组织形态又可分为两类：在金相显微镜下（放大倍数一般低于1000倍），马氏体可分为板条状马氏体和片状马氏体两类典型组织，一般淬火后为板条和片状马氏体的混合组织，或称介于二者之间的中间形态—枣核状马氏体（轴承行业上所谓的隐晶马氏体、结晶马氏体）；在高倍电镜下，其亚结构可分为位错缠结和孪晶。

轴承套圈锻件加工工艺轴承套圈锻件是一种常见的机械零件，通常用于支撑或引导旋转轴，起到支撑，定位和传递运动的作用。

在轴承套圈锻件加工工艺中，一些关键的工艺流程必须被重视和掌握。

以下是关于轴承套圈锻件加工的详细流程，以便更好地理解。

第一步，材料选择。

轴承套圈锻件通常由大量的金属材料制成。

常见的材料类型包括钢、铜、铝和钛等。

选择合适的材料可以大大提高轴承套圈锻件的机械强度和耐用性。

第二步，坯料的制备。

在轴承套圈锻件的制造过程中，坯料的制备非常重要。

其一种常见的方法是通过热镦，先制造出一根粗坯。

然后再通过热成形将其加工成所需的轴承套圈锻件。

第三步，火焰切割。

一旦坯料经过镦粗后，需要进行火焰切割。

这项工艺可以将较大的坯料切割成所需的形状和大小，为下一步的冷成形做好准备。

第四步，冷锻成形。

在这个阶段，坯料被夹在工艺模具中进行成型。

轴承套圈锻件的形状和尺寸可通过调整模具的设计来获得。

活塞冷锻机或连续式冷锻机都可以用于这一步骤。

第五步，热处理。

热处理是将铸件或锻件施加热力，使其加热到一个特定温度下，然后在适当的温度保温一段时间并于冷却，目的是通过改变其结构来提高其物理性质和力学性质的过程。

由于轴承套圈锻件的应用场景要求其具备相当的机械强度，因此对于这一步骤需要格外重视。

第六步，机械加工。

热处理后的轴承套圈锻件需要进行机械加工，以获得更高的精度和表面光滑度。

常用的机械加工设备包括车床、铣床、钻床和磨床等。

第七步，质量检测。

为了保证轴承套圈锻件的质量和安全性，必须对其进行质量检测。

这些包括尺寸检查、表面瑕疵的检查、硬度测试和耐蚀性测试等。

总之，轴承套圈锻件加工工艺复杂，需要经验丰富的专业技术人员才能操作，勤奋的工人和高性能的机械设备。

通过严格的质量控制，可确保轴承套圈锻件具有良好的耐用性和长期的稳定性。

轴承套圈盐浴淬火引言：轴承套圈是一种常见的机械零件，广泛应用于各种机械设备中。

为了提高轴承套圈的硬度和耐磨性，常采用盐浴淬火工艺。

本文将对轴承套圈盐浴淬火进行介绍，包括其原理、工艺流程以及优点。

一、原理：盐浴淬火是一种通过将工件浸入熔盐中进行淬火的热处理方法。

在盐浴中，由于盐的导热性能较好，能够迅速吸热并传递给工件，从而使工件迅速冷却。

盐浴淬火不仅能够提高工件的硬度，还能够改善其组织结构，提高工件的耐磨性和使用寿命。

二、工艺流程：1. 准备工作：首先需要准备好盐浴淬火设备，包括加热炉、盐浴槽和升降装置等。

同时，还需要准备好合适的盐浴液和工件。

2. 加热：将盐浴液加热至适当的温度，通常在300℃到400℃之间。

加热过程中需要控制好温度，确保盐浴液达到预定的淬火温度。

3. 清洗：将待淬火的轴承套圈进行清洗，去除表面的油污和杂质，以保证淬火效果。

4. 浸入盐浴：将清洗后的轴承套圈缓慢地浸入预热好的盐浴液中，确保工件完全浸没在盐浴中，并且要注意不要产生剧烈的气泡。

5. 淬火保持时间：根据不同的工件材料和要求，设定合适的淬火保持时间，使工件充分吸收热量并达到所需的硬度。

6. 从盐浴中取出：淬火时间结束后，将轴承套圈从盐浴中取出，同时要注意避免盐浴液残留在工件表面。

7. 冷却：将取出的轴承套圈进行冷却处理，通常采用自然冷却或水冷却的方式。

8. 清洗与处理：淬火后的轴承套圈还需要进行清洗和处理，以去除盐浴残留和表面的氧化物，保证工件质量。

三、优点：1. 高硬度：盐浴淬火能够使轴承套圈获得较高的硬度，提高其抗磨性和使用寿命。

2. 均匀淬火：盐浴液具有良好的导热性能，可以使工件均匀受热，并且能够迅速吸热，保证工件在短时间内达到所需的淬火温度。

3. 组织结构改善：盐浴淬火可以改善轴承套圈的组织结构，细化晶粒，提高其耐磨性和强度。

4. 生产效率高：盐浴淬火工艺简单，操作方便，能够快速完成淬火过程，提高生产效率。

结论：轴承套圈盐浴淬火是一种常用的热处理方法，能够提高轴承套圈的硬度和耐磨性。

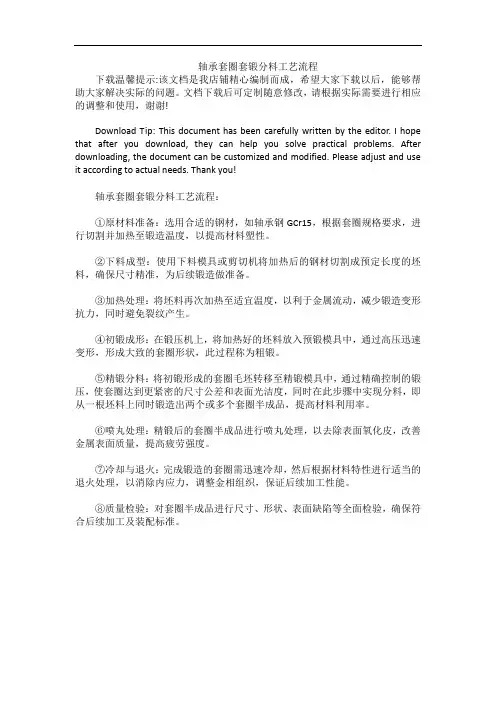

轴承套圈套锻分料工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!轴承套圈套锻分料工艺流程：①原材料准备：选用合适的钢材，如轴承钢GCr15，根据套圈规格要求，进行切割并加热至锻造温度，以提高材料塑性。

②下料成型：使用下料模具或剪切机将加热后的钢材切割成预定长度的坯料，确保尺寸精准，为后续锻造做准备。

③加热处理：将坯料再次加热至适宜温度，以利于金属流动，减少锻造变形抗力，同时避免裂纹产生。

④初锻成形：在锻压机上，将加热好的坯料放入预锻模具中，通过高压迅速变形，形成大致的套圈形状，此过程称为粗锻。

⑤精锻分料：将初锻形成的套圈毛坯转移至精锻模具中，通过精确控制的锻压，使套圈达到更紧密的尺寸公差和表面光洁度，同时在此步骤中实现分料，即从一根坯料上同时锻造出两个或多个套圈半成品，提高材料利用率。

⑥喷丸处理：精锻后的套圈半成品进行喷丸处理，以去除表面氧化皮，改善金属表面质量，提高疲劳强度。

⑦冷却与退火：完成锻造的套圈需迅速冷却，然后根据材料特性进行适当的退火处理，以消除内应力，调整金相组织，保证后续加工性能。

⑧质量检验：对套圈半成品进行尺寸、形状、表面缺陷等全面检验，确保符合后续加工及装配标准。
