徐汇乔高综合体开发项目（XH241A-01地块）建筑玻璃幕墙光反射影响分析报告建设单位：上海鑫侨高企业发展有限公司编制单位：上海环境节能工程股份有限公司二〇二〇年三月T1T2T3T5T4效果图(西北视角)1工程概况1.1工程名称及项目由来工程名称：徐汇乔高综合体开发项目（XH241A-01地块）建设单位：上海鑫侨高企业发展有限公司建设内容：项目建设地点位于徐汇区XH241A-01地块。
地块东为田仪路，南为全州二路，西为苍梧路，北为田林路。
工程拟新建2幢办公塔楼(T1、T2)、3幢办公楼(T3、T4、T5)，其中T1塔楼为地上18F建筑(建筑高度79.85m)、T2塔楼为地上13F建筑(建筑高度59.85m)；T3办公楼为地上5F建筑(建筑高度24.95m)；T4办公楼为地上5F建筑(建筑高度24.95m)；T5办公楼为地上5F建筑(建筑高度24.95m)。
建筑立面采用玻璃幕墙设计，玻璃幕墙主要位于T1-T5楼的东、南、西、北立面；另设5处玻璃雨棚。
本项目不设玻璃连廊。
根据上海市人民政府《上海市建筑玻璃幕墙管理办法》（沪府令77号）、《上海市环境保护局关于进一步规范开展建筑玻璃幕墙光反射影响论证工作的通知》（沪环保评[2015]522号）等有关要求，我单位根据项目实际情况开展玻璃幕墙光反射影响分析工作。
1.2工程所处位置项目建设地点位于徐汇区XH241A-01地块。
地块东为田仪路，南为全州二路，西为苍梧路，北为田林路。
1.3建筑物性质、地上部分建筑物的使用功能建筑物性质：商办楼、商业楼功能定位：商业办公1.4玻璃幕墙建筑的高度、层数和层高本项目涉及玻璃幕墙建筑为T1-T5，建筑高度、层数、层高见表1-1。
表1-1建筑高度、层数、层高汇总表编号楼号建筑层数建筑高度（m）层高（m）层数层高(m)1T118F79.851F 5.502F 5.00 3-18F 4.20屋顶层 2.152T213F59.851F 5.502F 5.00 3-13F 4.20屋顶层 3.153T35F24.951F 5.652F 5.00 3-5F 4.20屋顶层 1.704T45F24.951F 5.652F 5.00 3-5F 4.20屋顶层 1.705T55F24.951F 5.652F 5.00 3-5F 4.20屋顶层 1.701.5建筑的平面形状和尺寸本项目涉及玻璃幕墙建筑为T1-T5。
中国建材大厦项目建筑玻璃幕墙光反射影响分析报告建设单位：中国建材集团上海管理有限公司编制单位：上海市环境科学研究院2015年1月东南立面效果图西北立面效果图w ww .e nv i r.go v.c n西南立面效果图南立面效果图 北立面效果图w ww .e nv i r.go v.c n1 项目概况1.1 工程名称建设单位: 中国建材集团上海管理有限公司 项目名称: 中国建材大厦 1.2 项目位置本项目位于世博B 片区B02B-06地块，北侧紧贴B02B-03地块、东靠世博馆路、西接B02B-05地块、南临博成路。
世博B 片区为央企集中区，北隔世博滨江生态绿地临黄浦江，生态环境优越；东临世博轴、中国馆、世博主题馆、世博演艺中心、世博文化中心等世博会永久保留建筑，具有浓厚的国际性、高端性和丰富的文化内涵。
图1-1 项目地理位置项目所在位置 项目性质与功能：本项目以商务办公为主要功能，附属有接待及会议空间、地下车库及健身房。
出于对采光、建筑功能、风格等方面的考虑，项目立面设计部分采用玻璃幕墙的形式。
根据上海市人民政府《上海市建筑玻璃幕墙管理办法》（沪府令77号）、w ww .e nv i r.go v.c n《关于开展建筑玻璃幕墙光反射影响论证工作（试行）的通知》（沪环保评[2012]199号）等有关要求，本项目须开展玻璃幕墙光反射影响分析并进行技术论证。
我院受建设单位中国建材集团上海管理有限公司委托就“中国建材大厦项目”玻璃幕墙光反射影响进行分析，提出相应的措施建议，并编制影响分析报告。
1.3 编制依据本分析报告的主要编制依据包括：（1） 《玻璃幕墙光学性能（GBT18091-2000）》（国家质量技术监督局，2000.5）； （2） 《上海市建筑幕墙工程技术规程（DGJ08-56-2012）》（上海市城乡建设和交通委员会，2012.5）； （3） 《上海市建筑玻璃幕墙管理办法（沪府令77号）》，（上海市人民政府，2011.12）； （4） 《关于开展建筑玻璃幕墙光反射影响论证工作（试行）的通知（沪环保评[2012]199号）》及附件一、建筑玻璃幕墙光反射影响分析报告编制要求（试行），（上海市环保局，2012.6）； （5） 《上海市世博会地区会展及其商务区B 片区控制性详细规划》（上海市规划和国土资源管理局、上海市城市规划设计研究院，2011.9）； （6） 《上海世博会B 片区地下空间深化设计研究》（上海市城市建设设计研究总院，2011.9）； （7） 《中国建材大厦设计说明》（上海建筑设计研究院有限公司）； （8） 《关于审定中国建材大厦<建设工程设计方案>的决定》（沪规土资许方[2013]第16号），上海市规划和国土资源管理局； （9） 《关于中国建材大厦初步设计的批复》(沪建交[2013]854号)，上海市城乡建设和交通委员会。

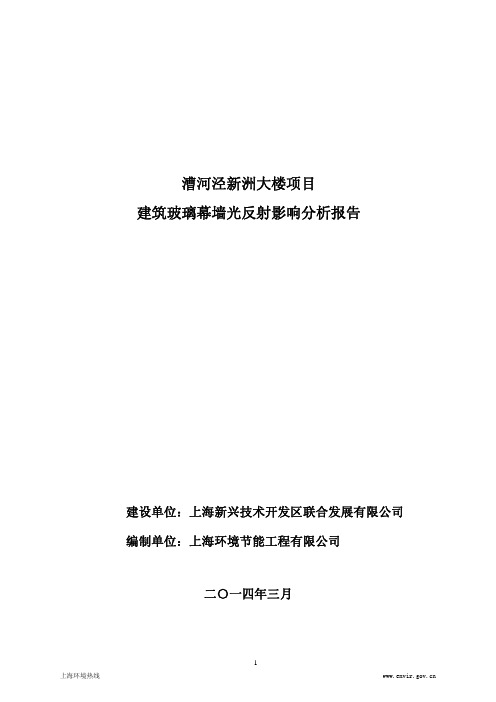

漕河泾新洲大楼项目建筑玻璃幕墙光反射影响分析报告建设单位：上海新兴技术开发区联合发展有限公司 编制单位：上海环境节能工程有限公司二〇一四年三月1 工程概况1.1 工程名称及项目由来工程名称：漕河泾新洲大楼项目建设单位：上海新兴技术开发区联合发展有限公司建设内容：上海漕河泾新兴技术开发区是国务院批准设立的经济技术开发区、高新技术产业开发区和出口加工区。
自创建20多年来，拥有中外高科技企业及研发、服务机构1500多家，形成了以电子信息为支柱，新材料、生物医药、航天航空、环保新能源、汽车研发配套为重点，高附加值现代服务业为支撑的产业集群框架，在提高经济与社会效益方面取得了卓越成绩。
近年来，开发区依托上海现代化、国际化都市的区位优势，加快产业结构调整和经济建设步伐，以外资带动内资，增强自主创新能力，综合竞争力、单位面积产出率、高科技产业聚集度不断提高，成为上海经济发展的重要区域之一。
为提升整个开发区的发展水平，辐射带动区域经济发展，上海市漕河泾新兴技术开发区联合发展有限公司拟于上海漕河泾新兴技术开发区xh226-03A 地块，实施“漕河泾新洲大楼项目”。
工程拟新建1幢地下一层、地上六层（机房及设备间为七层）丙类标准厂房及地面附属建筑，总高度约为36m；用地面积12112m 2，总建筑面积31895m 2(其中地上22366m 2地下9529m 2)。
工程采用钢筋混凝土框架—剪力墙结构。
w ww .e nv i r.go v.c n1.2 工程所处位置项目东为漕河泾公园，南为田林路，西为虹梅路中环线，北为现有地块。
1.3 建筑物性质、地上部分建筑物的使用功能建筑物性质：工业厂房功能定位：工业厂房及与工业生产相关的配套设施1.4 涉及玻璃幕墙建筑的高度、层数和层高本项目涉及玻璃幕墙建筑为主楼，建筑高度、层数、层高见表1-1。
表1-1 建筑高度、层数、层高汇总表层高（m）编号 楼号 建筑层数 建筑高度（m）层数 层高(m) 一层 8.3 二层 4.5 三层 5.5 四、五层 4.5 六层 4.85 机房层 2.85 1 主楼 7F 36屋顶 1.01.5 涉及玻璃幕墙建筑各平面的形状及尺寸主楼平面形状为长方形，长170m，宽为28.32m。
不同玻璃幕墙结构形式对反射光线路径的影响分析玻璃幕墙是现代建筑中常见的外墙构造，它利用玻璃材料作为外墙的主体材料，可以实现建筑外观的美化和功能的增强。
不同的玻璃幕墙结构形式会对反射光线路径产生不同的影响，下面将对此进行详细分析。
1. 单层平整玻璃幕墙单层平整玻璃幕墙是最简单的结构形式，它采用单层平整的玻璃板覆盖建筑外墙。
这种结构形式下，反射光线的路径相对短暂，光线直接从玻璃板射出，不经过其他构件的干扰。
因此，光线的反射亮度较高，容易造成光污染和眩光问题。
2. 多层夹胶玻璃幕墙多层夹胶玻璃幕墙增加了幕墙结构的复杂性，采用多层玻璃板夹胶构成。
夹胶玻璃幕墙的反射光线路径相对较长，光线会在玻璃板之间来回反射多次，使得光线消散，降低了光线的亮度。
同时，夹胶层能够吸收一部分光线，降低反射的亮度。
因此，多层夹胶玻璃幕墙能够有效减少光线的反射问题，降低光污染和眩光。
3. 层间空气隔断玻璃幕墙层间空气隔断玻璃幕墙是一种特殊的结构形式，它在玻璃板之间设置了空气隔断层。
空气隔断层可以起到隔热、隔声的作用，同时也对反射光线路径产生一定的影响。
在层间空气隔断玻璃幕墙中，光线首先会经过第一层玻璃板的反射，然后进入空气隔断层，在层间空气隔断层内产生多次反射，最后再经过第二层玻璃板的反射射出。
这种结构形式下，光线丧失的能量较多，反射光线的亮度较低，反射效果较弱。
4. 纳米涂层玻璃幕墙纳米涂层玻璃幕墙是一种新型的玻璃幕墙材料，它在玻璃表面涂覆了一层具有特殊功能的纳米材料。
纳米涂层可以根据需要选择不同的功能，比如光学抗反射纳米涂层、自洁纳米涂层等。
这种结构形式下，纳米涂层能够有效减少光线的反射和折射，从而降低光污染和眩光问题。
同时，纳米涂层还能够增加玻璃幕墙的耐候性和抗腐蚀性。
综上所述，不同的玻璃幕墙结构形式会对反射光线路径产生不同的影响。
单层平整玻璃幕墙反射光线亮度高，可能会造成光污染和眩光问题；多层夹胶玻璃幕墙通过增加玻璃板层数和夹胶层来减弱光线反射，减少光污染和眩光；层间空气隔断玻璃幕墙在玻璃板之间加入空气隔断层，使得光线反射效果较弱；纳米涂层玻璃幕墙通过在玻璃表面涂覆特殊功能的纳米材料，能够有效减少光线的反射和折射，降低光污染和眩光问题。
玻璃幕墙光污染的危害及解决方案分析篇一：浅谈玻璃幕墙光污染的危害与防治浅谈玻璃幕墙光污染的危害与防治1、玻璃幕墙光污染产生原因采用特殊玻璃，降低反射率高反射率是玻璃幕墙光污染的主要原因之一，因此可采用低辐射玻璃。
低辐射玻璃又称为Low-E玻璃，是在玻璃表明镀上多层金属或者其它化合物组成的膜系产品，具有较高的可见光透射比(80％以上)和较低的反射比(11％以下)，同时具有良好的隔热性能，既保证了建筑物的采光，又一定程度上减轻了光污染。
还可以采用各种性质的玻璃贴膜和回反射玻璃，减弱反射光对周围环境的影响。
6+9A+6Low-E中空玻璃热传导系数U值6+9A+6Low-E中空玻璃的传热系数U值为/(m2?K)。
6+12A+6Low-E中空玻璃热传导系数U值6+12A+6Low-E中空玻璃的传热系数U值为/(m2?K)。
篇二：光污染的危害及预防《光污染的危害及预防》指导老师：李成波院（系）：班级：姓名：学号：XX 年 12 月 29 日光污染的危害及预防摘要：在现代都市中，随着城市规模的不断扩大和城市的日益繁华，城市光污染也与日俱增，正在悄悄地威胁和危害着都市人的身体健康。
随着越来越多光污染事件的发生，人们对光污染问题也越发地关注。
光污染不只是环境问题，还与每个人的健康生活息息相关，因此，大家要了解光污染的危害，做好防治措施。
关键字：光污染危害预防引言光污染问题最早于20世纪30年代由国际天文界提出，泛指影响自然环境，对人类正常生活、工作、休息和娱乐带来不利影响，损害人们观察物体的能力，引起人体不舒适感和损害人体健康的各种光。
正文1.光污染的分类一般将光污染分为3类．即白亮污染、人工白昼和彩光污染。
白亮污染——当阳光照射强烈时，玻璃幕墙能够反射光线，明晃白亮、眩眼夺目。
专家研究发现，①长时间在白色光亮污染环境下工作和生活的人，视网膜和虹膜都会受到程度不同的损害，视力急剧下降。
还使人头昏心烦，甚至发生失眠、食欲下降、情绪低落、身体乏力等类似神经衰弱的症状。
上海敬贤养护院项目建筑玻璃幕墙光反射影响分析报告建设单位：上海琼阁电子科技股份有限公司评价单位：上海环科环境评估咨询有限公司2019年02月采用玻璃幕墙建筑E楼（社区活动中心）西立面视角效果图西立面视角效果图（社区文化中心）目录1.工程概况 (1)1.1工程名称及项目由来 (1)1.2工程所处位置 (1)1.3建筑物性质、地上部分建筑使用功能 (1)1.4建筑高度、层数和层高 (2)1.5建筑各平面的形状和尺寸 (2)1.6项目单体的主体结构形式 (2)1.7幕墙玻璃在各单体各立面上的高度、位置、面积 (3)2.玻璃幕墙类型及选材 (6)2.1玻璃幕墙类型及其设计要点 (6)2.1.1玻璃幕墙类型 (6)2.1.2玻璃百叶设计情况 (6)2.1.3采光顶雨棚设计情况 (6)2.2玻璃性能参数 (7)2.3幕墙材料与国家和本市建筑材料标准的相符性分析 (7)3.建筑所在区域情况分析 (8)3.1项目周边环境情况和区域环境特点 (8)3.2敏感目标汇总 (8)3.3潜在的遮挡建筑和敏感目标识别 (9)4.玻璃幕墙光反射评价依据 (10)4.1法律、法规 (10)4.2评价对象和评价范围 (10)4.3评价标准 (10)4.4评价方法 (11)4.4.1计算太阳位置 (11)4.4.2照度和亮度计算 (12)4.4.3反射光入射角(θ)计算 (12)5.玻璃幕墙反射光影响分析 (13)5.1计算参数 (13)5.1.1计算日期 (13)5.1.2计算时间 (13)5.1.3玻璃幕墙建模及编号 (14)5.1.4亮度值计算 (14)5.2敏感建筑影响分析 (16)5.3敏感道路影响分析 (17)5.4二次反射光影响分析 (17)6.反射光防治措施 (18)7.结论 (19)7.1项目概况 (19)7.2反射光影响情况 (19)7.3总体评价结论 (19)附图：1.工程概况1.1工程名称及项目由来项目名称：上海敬贤养护院项目建设单位：上海琼阁电子科技股份有限公司项目由来：本工程为上海敬贤养护院项目，总建筑面积26.8万m2，其中地上建筑面积20.6万m2。
附件一：
建筑玻璃幕墙光反射影响分析报告编制要求
（试行）
本市建筑玻璃幕墙光反射影响论证试行工作期间，《建筑玻璃幕墙光反射影响分析报告》的编制应符合本要求的规定。
一、封面：项目名称，建设单位，编制单位，编制年月；
二、扉页：编制单位技术负责人及编制人员签名，并加盖建设单位和编制单位图章；
三、效果图
1、整体效果图、透视图；
2、各立面正投影图、视角效果图。
四、建筑光反射影响分析要求
（一）工程概况
1．工程名称及项目由来；
2．工程所处位置；
3．建筑物性质、地上部分建筑物的使用功能；
4．建筑高度（室外地面至外墙最高点）、层数和层高；
5．建筑各平面的形状（如矩形、弧形、不规则多边形等）和尺寸；
6．项目单体的主体结构型式；
7．幕墙玻璃在各单体各立面上的位置、高度、面积。
（二）玻璃幕墙类型及选材
1．玻璃幕墙的设计要点；
2．玻璃幕墙类型和光学性能指标；
3．幕墙其他材料的描述及其性能指标；
4．幕墙材料与国家和本市建筑材料标准的相符性分析。
（三）建筑所在区域情况分析
1．描述项目周边环境情况和区域环境特点。
2．识别建筑周边的光反射影响敏感目标。
敏感目标应包括住宅、学校、养老院、医院，以及主次干道或相应级别的道路和公路。
敏感目标调查的范围为不小于建筑物高度的5倍，若建筑物周边为空旷区域调查范围需适当扩大。
3．收集敏感目标调查范围内的规划情况，识别潜在的遮挡建筑和敏感目标。
（四）项目的规划相容性分析
1．根据项目所在区域用地性质、规划功能，分析项目玻璃幕墙建设的规划相容性。
2．分析项目采用玻璃幕墙的必要性和不可替代性。
（五）幕墙光反射影响分析
1．预测建筑玻璃幕墙的光反射影响
经过计算预测建筑玻璃幕墙对敏感目标调查范围内各
敏感目标全年的光反射影响。
预测光反射影响时，需考虑敏感目标调查范围内其他建筑对入射光和反射光的遮挡作用、玻璃幕墙间的二次反射，以及幕墙玻璃单元分割、相间设计、遮阳设施等效果。
（1）计算太阳高度角和方位角
式中：h0——太阳高度角（度）
α——太阳方位角（度）
t——东经120° 时间（24小时制）
λ——地理经度（上海121°28’）
φ——地理纬度（上海31°14’）
δ——太阳倾角（度，见附表1）
（2）预测反射光影响范围
图1 太阳高度角和方位角示意图
图中：H —玻璃幕墙建筑高度（米）
h —受照建筑高度（米）
L —玻璃幕墙建筑和受照建筑之间的距离（米）
h 0c —由两建筑物高差和间距算出（度）
h 01—由受照建筑物高度和两建筑物间距算出
（度）
h 02—由反光建筑物高度和两建筑物间距算出
（度）
可见：0 < h 0< h 0c 建筑被部分照射
h 0c < h 0< h 01 建筑被全部照射
h 01< h 0< h 02 建筑被部分照射
h 0> h 02 建筑不被照射
（3）计算照度和亮度
太阳光对地面的照度取决于太阳高度角、天空亮度和大
气透明度。
根据经验模式估算，当在全晴气候垂直太阳光线照射下，照射到地面上的光照度 (经验值)计算公式为：
)(sinh 1037.10sinh 223
.005lx e E -⨯=
地面光照度一般约在9.2⨯104lx~1.08⨯105lx 。
夏日太阳
不直接照射的地面照度约为103~104 lx 。
亮度计算公式为：
B ＝ρE / π
式中：B ——亮度（cd/m 2）
E ——表面照度（lx ）
ρ——材料表面反射率
π——圆周率
（4）计算反射光入射角（θ）
反射光入射角（也称“眩光角”）是指经玻璃幕墙反射后的太阳光线（简称“反射光”）与受照建筑立面法线即人眼水平视线的夹角。
反射光入射角的确定有两种途径：一是可以通过预测得到的空间透视图直接量取；二是可以采用公式计算，反射光平行直线的方向向量为L=(m, n, p), 受照立面的法线向量为N=(A, B, C), 则反射光入射角θ计算公式为：
（5）全年计算日的确定
为了反映建筑玻璃幕墙全年的反射光影响，需在全年选择不少于40个计算日，计算敏感目标主要受照立面的影响面积和影响时间，以及在全年内按天的影响面积变化情况。
选择的计算日应结合太阳倾角变化，在全年时段均匀分布，并包括春分、夏至、秋分、冬至，以及光反射影响最极端的时日。
2、筛选调查范围内受到光反射影响的敏感目标。
计算敏感点处反射光入射角（θ）和亮度（B），按照入射角度和对比亮度，筛选出受到建筑玻璃幕墙不同影响程度的敏感目标，计算其受照时间（精确至1分钟）。
3、筛选调查范围内受到光反射影响的道路。
应分析玻璃幕墙产生的眩光对道路，特别是高架道路的影响分析，识别入射角小于15°眩光的影响情况。
（六）反射光防治措施及效果分析
根据预测结果和影响分析，提出合理的玻璃幕墙反射光防治措施，如有工程措施，需分析措施实施后的效果。
若建筑玻璃幕墙存在严重影响敏感目标的情况，必须采取措施予以消除。
五、公众参与
（一）听取调查范围内敏感目标的意见和建议。
玻璃幕墙光反射分析报告编制期间应开展公众参与，采用网上公示和书面问卷调查方式，广泛征询公众的意见。
１．网上公示
建设单位和其委托的技术咨询单位应在确定玻璃幕墙
光反射影响和采取的防治措施后，在上海环境热线网站（）进行公示信息发布，信息发布的期限不得少于10个工作日。
公示的内容包括：项目概况、项目玻璃幕墙的基本情况、建设单位及技术咨询单位基本情况、光反射环境影响评价工作程序和主要工作、光反射影响主要结论及防治措施（附光反射影响的预测图）、征求公众意见的主要事项、公众提出意见的主要方式。
2．发放书面问卷调查表
书面问卷调查表的发放对象应具有代表性，书面问卷调查表需覆盖光反射影响调查范围内的敏感目标，其中受到强影响的敏感对象必须全覆盖。
书面问卷要能反映受访对象对项目的了解程度、支持程度。
（二）公众参与的意见汇总和采纳情况
在公众参与结束后应在分析报告中编制专门的公众参与篇章，说明公众参与的过程和结果。
建设单位应对征求到的公众意见进行反馈。
六、评价结论
1、主要影响区域、受影响敏感目标及其受影响程度，采取措施后的效果分析。
2、从光反射影响分析的角度，得出建筑玻璃幕墙建设是否可行的结论。
七、附图要求
（一）区域位置图
（二）区域功能规划图
（三）包括评价范围地理信息的总平面图（应标示建筑、道路等名称，并反映近期规划情况）
（四）结合上述总平面图附以的实拍照片（包括可能影响反射光的建筑、敏感目标等）
（五）项目建筑总平面图
（六）标示玻璃幕墙位置的平面图
（七）立面图、剖面图、各类单元立面放大图
（八）光反射影响治理工程措施实施前后的影响分析图（平立面结合或透视图）
（九）上述图件必须有明确的方位、比例标示
附表1 太阳倾角δ（四年平均值）。
