2019最新《玻璃幕墙工程技术规范》JGJ102-2003

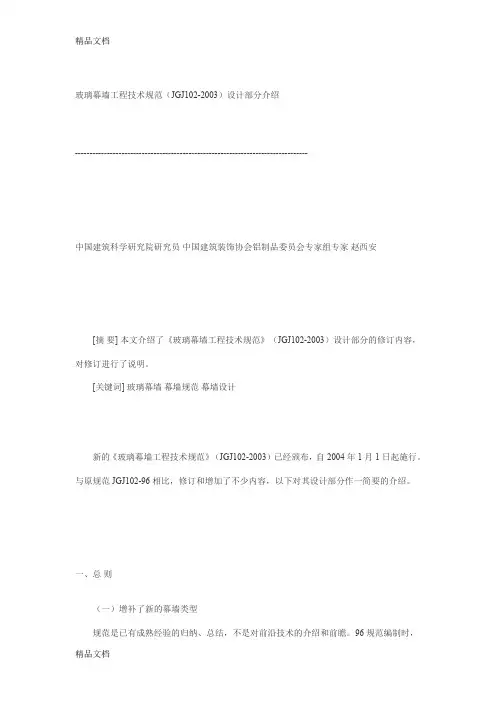

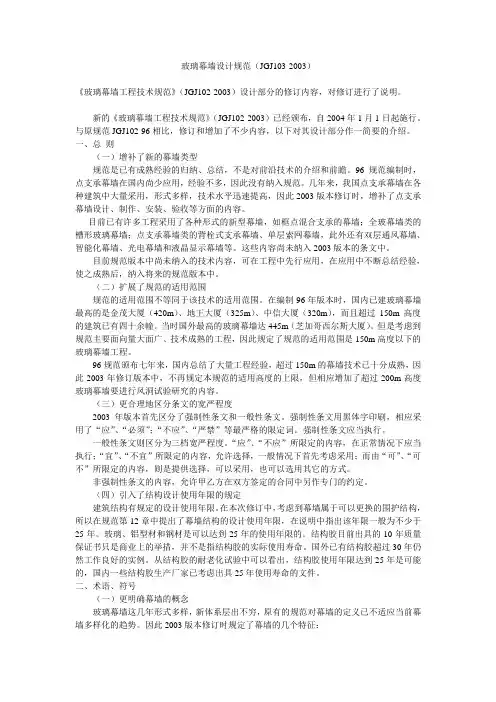

玻璃幕墙工程技术规范（JGJ102-2003）设计部分介绍--------------------------------------------------------------------------------中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[摘要] 本文介绍了《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分的修订内容，对修订进行了说明。

[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

一、总则（一）增补了新的幕墙类型规范是已有成熟经验的归纳、总结，不是对前沿技术的介绍和前瞻。

96规范编制时，点支承幕墙在国内尚少应用，经验不多，因此没有纳入规范。

几年来，我国点支承幕墙在各种建筑中大量采用，形式多样，技术水平迅速提高，因此2003版本修订时，增补了点支承幕墙设计、制作、安装、验收等方面的内容。

目前已有许多工程采用了各种形式的新型幕墙，如框点混合支承的幕墙；全玻幕墙类的槽形玻璃幕墙；点支承幕墙类的背栓式支承幕墙、单层索网幕墙，此外还有双层通风幕墙、智能化幕墙、光电幕墙和液晶显示幕墙等。

这些内容尚未纳入2003版本的条文中。

目前规范版本中尚未纳入的技术内容，可在工程中先行应用，在应用中不断总结经验，使之成熟后，纳入将来的规范版本中。

（二）扩展了规范的适用范围规范的适用范围不等同于该技术的适用范围。

在编制96年版本时，国内已建玻璃幕墙最高的是金茂大厦（420m）、地王大厦（325m）、中信大厦（320m），而且超过150m高度的建筑已有四十余幢。

当时国外最高的玻璃幕墙达445m（芝加哥西尔斯大厦）。

但是考虑到规范主要面向量大面广、技术成熟的工程，因此规定了规范的适用范围是150m高度以下的玻璃幕墙工程。

玻璃幕墙工程技术规范（JGJ102-2003）设计部分介绍--------------------------------------------------------------------------------中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[摘要] 本文介绍了《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分的修订内容，对修订进行了说明。

[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

一、总则（一）增补了新的幕墙类型规范是已有成熟经验的归纳、总结，不是对前沿技术的介绍和前瞻。

96规范编制时，点支承幕墙在国内尚少应用，经验不多，因此没有纳入规范。

几年来，我国点支承幕墙在各种建筑中大量采用，形式多样，技术水平迅速提高，因此2003版本修订时，增补了点支承幕墙设计、制作、安装、验收等方面的内容。

目前已有许多工程采用了各种形式的新型幕墙，如框点混合支承的幕墙；全玻幕墙类的槽形玻璃幕墙；点支承幕墙类的背栓式支承幕墙、单层索网幕墙，此外还有双层通风幕墙、智能化幕墙、光电幕墙和液晶显示幕墙等。

这些内容尚未纳入2003版本的条文中。

目前规范版本中尚未纳入的技术内容，可在工程中先行应用，在应用中不断总结经验，使之成熟后，纳入将来的规范版本中。

（二）扩展了规范的适用范围规范的适用范围不等同于该技术的适用范围。

在编制96年版本时，国内已建玻璃幕墙最高的是金茂大厦（420m）、地王大厦（325m）、中信大厦（320m），而且超过150m高度的建筑已有四十余幢。

当时国外最高的玻璃幕墙达445m（芝加哥西尔斯大厦）。

但是考虑到规范主要面向量大面广、技术成熟的工程，因此规定了规范的适用范围是150m高度以下的玻璃幕墙工程。

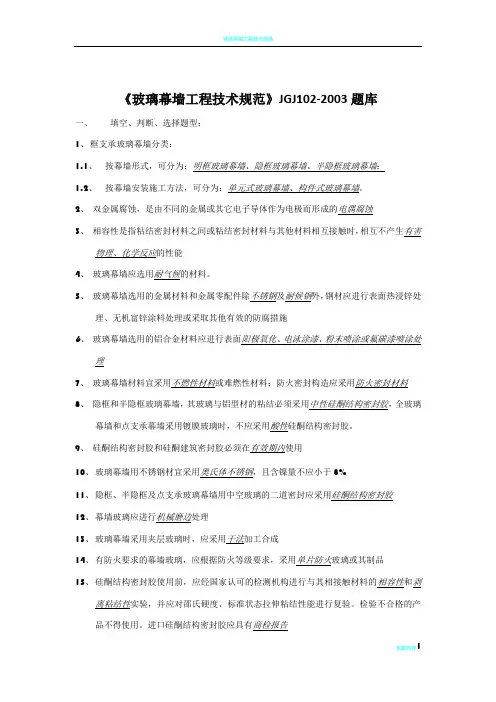

《玻璃幕墙工程技术规范》JGJ102-2003题库一、填空、判断、选择题型：1、框支承玻璃幕墙分类：1.1、按幕墙形式，可分为：明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙；1.2、按幕墙安装施工方法，可分为：单元式玻璃幕墙、构件式玻璃幕墙。

2、双金属腐蚀，是由不同的金属或其它电子导体作为电极而形成的电偶腐蚀3、相容性是指粘结密封材料之间或粘结密封材料与其他材料相互接触时，相互不产生有害物理、化学反应的性能4、玻璃幕墙应选用耐气候的材料。

5、玻璃幕墙选用的金属材料和金属零配件除不锈钢及耐候钢外，钢材应进行表面热浸锌处理、无机富锌涂料处理或采取其他有效的防腐措施6、玻璃幕墙选用的铝合金材料应进行表面阳极氧化、电泳涂漆、粉末喷涂或氟碳漆喷涂处理7、玻璃幕墙材料宜采用不燃性材料或难燃性材料；防火密封构造应采用防火密封材料8、隐框和半隐框玻璃幕墙，其玻璃与铝型材的粘结必须采用中性硅酮结构密封胶，全玻璃幕墙和点支承幕墙采用镀膜玻璃时，不应采用酸性硅酮结构密封胶。

9、硅酮结构密封胶和硅酮建筑密封胶必须在有效期内使用10、玻璃幕墙用不锈钢材宜采用奥氏体不锈钢，且含镍量不应小于8%11、隐框、半隐框及点支承玻璃幕墙用中空玻璃的二道密封应采用硅酮结构密封胶12、幕墙玻璃应进行机械磨边处理13、玻璃幕墙采用夹层玻璃时，应采用干法加工合成14、有防火要求的幕墙玻璃，应根据防火等级要求，采用单片防火玻璃或其制品15、硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性实验，并应对邵氏硬度、标准状态拉伸粘结性能进行复验。

检验不合格的产品不得使用。

进口硅酮结构密封胶应具有商检报告16、玻璃幕墙的隔热保温材料，宜选用岩棉、矿棉、玻璃棉、防火板等不燃或难燃材料17、幕墙开启扇的开启角度不宜大于30°，开启距离不宜大于300mm18、玻璃幕墙三性性能检测是指：抗风压性能、气密性能和水密性能检测。

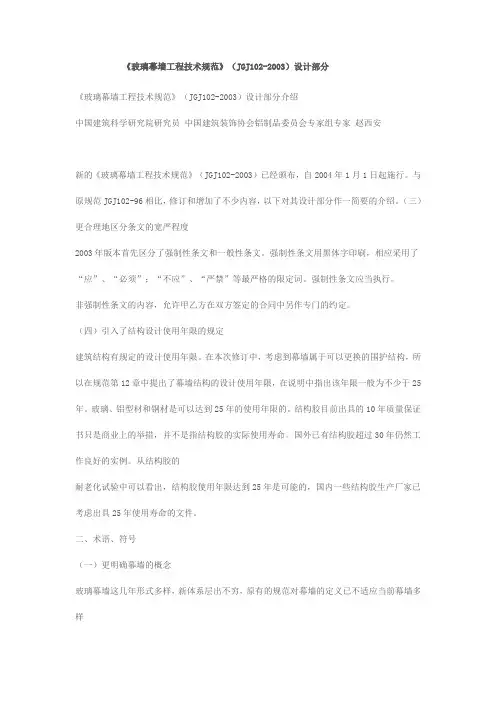

《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

（三）更合理地区分条文的宽严程度2003年版本首先区分了强制性条文和一般性条文。

强制性条文用黑体字印刷，相应采用了“应”、“必须”；“不应”、“严禁”等最严格的限定词。

强制性条文应当执行。

非强制性条文的内容，允许甲乙方在双方签定的合同中另作专门的约定。

（四）引入了结构设计使用年限的规定建筑结构有规定的设计使用年限。

在本次修订中，考虑到幕墙属于可以更换的围护结构，所以在规范第12章中提出了幕墙结构的设计使用年限，在说明中指出该年限一般为不少于25年。

玻璃、铝型材和钢材是可以达到25年的使用年限的。

结构胶目前出具的10年质量保证书只是商业上的举措，并不是指结构胶的实际使用寿命。

国外已有结构胶超过30年仍然工作良好的实例。

从结构胶的耐老化试验中可以看出，结构胶使用年限达到25年是可能的，国内一些结构胶生产厂家已考虑出具25年使用寿命的文件。

二、术语、符号（一）更明确幕墙的概念玻璃幕墙这几年形式多样，新体系层出不穷，原有的规范对幕墙的定义已不适应当前幕墙多样化的趋势。

因此2003版本修订时规定了幕墙的几个特征：1、由支承结构体系与面板组成；2、相对于主体结构有一定位移能力；3、不分担主体结构所受的荷载和作用。

而且玻璃幕墙除作为外围护结构外，还可以作为装饰性结构。

（二）对幕墙进行更细致的分类1、幕墙指对地面倾角在75°～115°范围内的墙体。

竖直的为一般幕墙，其它为斜幕墙（内倾为75°～90°，外倾为90°～115°）。

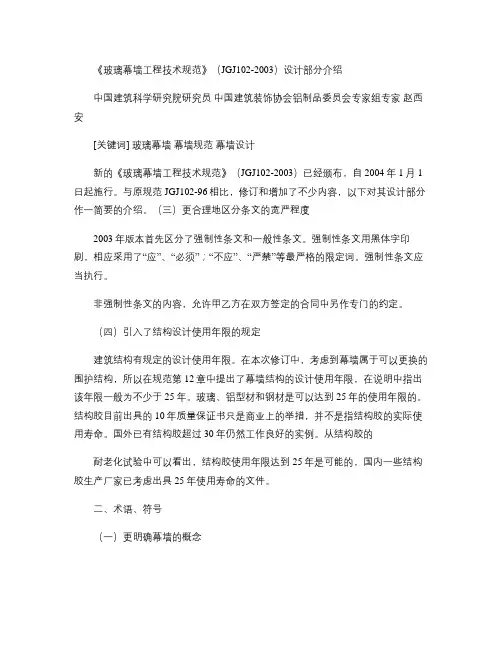

《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

（三）更合理地区分条文的宽严程度2003年版本首先区分了强制性条文和一般性条文。

强制性条文用黑体字印刷，相应采用了“应”、“必须”；“不应”、“严禁”等最严格的限定词。

强制性条文应当执行。

非强制性条文的内容，允许甲乙方在双方签定的合同中另作专门的约定。

（四）引入了结构设计使用年限的规定建筑结构有规定的设计使用年限。

在本次修订中，考虑到幕墙属于可以更换的围护结构，所以在规范第12章中提出了幕墙结构的设计使用年限，在说明中指出该年限一般为不少于25年。

玻璃、铝型材和钢材是可以达到25年的使用年限的。

结构胶目前出具的10年质量保证书只是商业上的举措，并不是指结构胶的实际使用寿命。

国外已有结构胶超过30年仍然工作良好的实例。

从结构胶的耐老化试验中可以看出，结构胶使用年限达到25年是可能的，国内一些结构胶生产厂家已考虑出具25年使用寿命的文件。

二、术语、符号（一）更明确幕墙的概念玻璃幕墙这几年形式多样，新体系层出不穷，原有的规范对幕墙的定义已不适应当前幕墙多样化的趋势。

因此2003版本修订时规定了幕墙的几个特征：1、由支承结构体系与面板组成；2、相对于主体结构有一定位移能力；3、不分担主体结构所受的荷载和作用。

而且玻璃幕墙除作为外围护结构外，还可以作为装饰性结构。

（二）对幕墙进行更细致的分类1、幕墙指对地面倾角在75°～115°范围内的墙体。

竖直的为一般幕墙，其它为斜幕墙（内倾为75°～90°，外倾为90°～115°）。

《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

（三）更合理地区分条文的宽严程度2003年版本首先区分了强制性条文和一般性条文。

强制性条文用黑体字印刷，相应采用了“应”、“必须”；“不应”、“严禁”等最严格的限定词。

强制性条文应当执行。

非强制性条文的内容，允许甲乙方在双方签定的合同中另作专门的约定。

（四）引入了结构设计使用年限的规定建筑结构有规定的设计使用年限。

在本次修订中，考虑到幕墙属于可以更换的围护结构，所以在规范第12章中提出了幕墙结构的设计使用年限，在说明中指出该年限一般为不少于25年。

玻璃、铝型材和钢材是可以达到25年的使用年限的。

结构胶目前出具的10年质量保证书只是商业上的举措，并不是指结构胶的实际使用寿命。

国外已有结构胶超过30年仍然工作良好的实例。

从结构胶的耐老化试验中可以看出，结构胶使用年限达到25年是可能的，国内一些结构胶生产厂家已考虑出具25年使用寿命的文件。

二、术语、符号（一）更明确幕墙的概念玻璃幕墙这几年形式多样，新体系层出不穷，原有的规范对幕墙的定义已不适应当前幕墙多样化的趋势。

因此2003版本修订时规定了幕墙的几个特征：1、由支承结构体系与面板组成；2、相对于主体结构有一定位移能力；3、不分担主体结构所受的荷载和作用。

而且玻璃幕墙除作为外围护结构外，还可以作为装饰性结构。

（二）对幕墙进行更细致的分类1、幕墙指对地面倾角在75°～115°范围内的墙体。

竖直的为一般幕墙，其它为斜幕墙（内倾为75°～90°，外倾为90°～115°）。

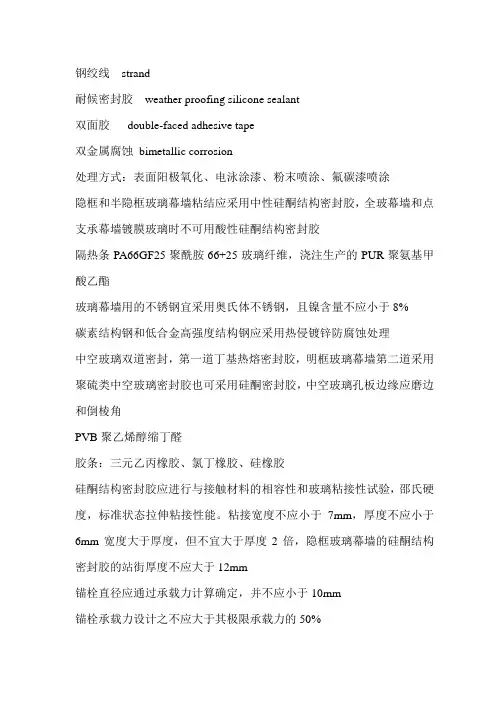

钢绞线strand耐候密封胶weather proofing silicone sealant双面胶double-faced adhesive tape双金属腐蚀bimetallic corrosion处理方式：表面阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂隐框和半隐框玻璃幕墙粘结应采用中性硅酮结构密封胶，全玻幕墙和点支承幕墙镀膜玻璃时不可用酸性硅酮结构密封胶隔热条PA66GF25聚酰胺66+25玻璃纤维，浇注生产的PUR聚氨基甲酸乙酯玻璃幕墙用的不锈钢宜采用奥氏体不锈钢，且镍含量不应小于8%碳素结构钢和低合金高强度结构钢应采用热侵镀锌防腐蚀处理中空玻璃双道密封，第一道丁基热熔密封胶，明框玻璃幕墙第二道采用聚硫类中空玻璃密封胶也可采用硅酮密封胶，中空玻璃孔板边缘应磨边和倒棱角PVB聚乙烯醇缩丁醛胶条：三元乙丙橡胶、氯丁橡胶、硅橡胶硅酮结构密封胶应进行与接触材料的相容性和玻璃粘接性试验，邵氏硬度，标准状态拉伸粘接性能。

粘接宽度不应小于7mm，厚度不应小于6mm宽度大于厚度，但不宜大于厚度2倍，隐框玻璃幕墙的硅酮结构密封胶的站街厚度不应大于12mm锚栓直径应通过承载力计算确定，并不应小于10mm锚栓承载力设计之不应大于其极限承载力的50%风荷载、水平地震作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值f 1=0.2N/MM 2，在永久荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值f 2=0.01N/MM 2风荷载作用下，粘接宽度C s =wa/2000f 1（a 为矩形玻璃板的短边长度）风荷载和水平地震作用下，粘接宽度C s =(w+0.5q E )a/(2000f 1)水平倒挂硅酮结构密封胶C s =wa/2000f 1+q G a/2000f 2框支撑玻璃幕墙单片玻璃厚度不应小于6mm 夹层玻璃单片厚度不宜小于5mm ，夹层和中空玻璃的单片玻璃厚度差不宜大于3mm单片玻璃截面最大应力σwk =6mw k a 2η/t 2(η折减系数 单片玻璃刚度D= Et 3/12（1-υ2）（υ泊松比，t 玻璃的厚度）玻璃跨中绕度d f =uw k a 4η/D(u 绕度系数，η折减系数）四边支撑玻璃的绕度限值宜按其短边边长的1/60采用夹层玻璃等效厚度t e =33231t t +中空玻璃风荷载标准值：直接受风w k1=1.1w k t 13/(t 13+t 23)；不直接受风w k2=w k t 13/(t 13+t 23)中空玻璃等效厚度t e =0.9533231t t +横梁：铝型材截面厚度，横梁小于1.2m 时不应少于2.0mm ，横梁大于1.2m 时，厚度不少于2.5mm钢型材截面主要受力部位的厚度不应小于2.5mm单组份、双组份结构胶的区别：双组份聚氨酯中空玻璃密封胶是采用先进科技配方,由纳米材料制造,属于新型的中空玻璃第二道密封剂.该胶固化生,具有良好的粘结力.无收缩现象.优异的耐气候老化,耐高低温性能,对铝和玻璃具有高强度.高粘结性.主要用于中空玻璃密封.使用说明表面清理:被粘材料表面必须清洁.干燥.无污物:混合工艺;A:B两组份配比范围是A:B=100(10-12)可通过调整A.B两组份的比例来调节密封胶的固化速度(A组份量越大,固化速度越大,)混合应均匀,无色差.涂胶工艺:需沿同一方向涂胶,以防气泡裹入胶中,影响中空玻璃密封性能.包装说明中桶包装: A组份30Kg B组份3Kg储藏说明本产品应放在阴凉.干燥.通风;保质期六个月注意事项：本产品不能与其它密封胶混合使用,否则出现不良反应或影响粘结性能;施工温度在5度以上,否则会影响固化速度和粘结性能.幕墙用的胶按组份分的不是玻璃胶，叫结构胶。

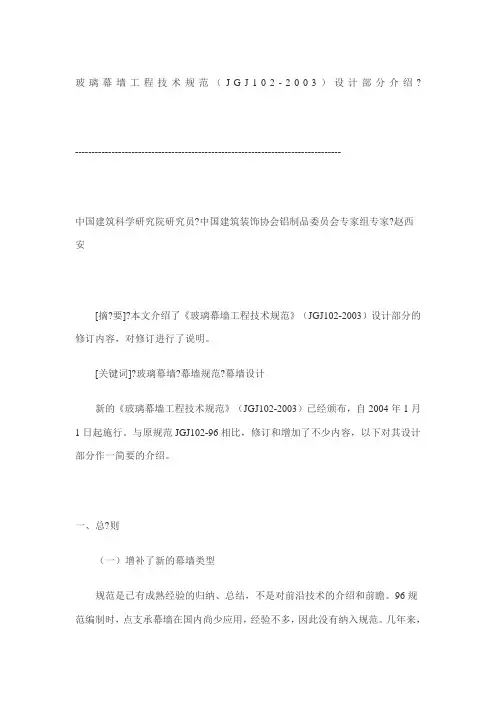

玻璃幕墙工程技术规范（J G J102-2003）设计部分介绍?--------------------------------------------------------------------------------中国建筑科学研究院研究员?中国建筑装饰协会铝制品委员会专家组专家?赵西安[摘?要]?本文介绍了《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分的修订内容，对修订进行了说明。

[关键词]?玻璃幕墙?幕墙规范?幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

一、总?则（一）增补了新的幕墙类型规范是已有成熟经验的归纳、总结，不是对前沿技术的介绍和前瞻。

96规范编制时，点支承幕墙在国内尚少应用，经验不多，因此没有纳入规范。

几年来，我国点支承幕墙在各种建筑中大量采用，形式多样，技术水平迅速提高，因此2 003版本修订时，增补了点支承幕墙设计、制作、安装、验收等方面的内容。

目前已有许多工程采用了各种形式的新型幕墙，如框点混合支承的幕墙；全玻幕墙类的槽形玻璃幕墙；点支承幕墙类的背栓式支承幕墙、单层索网幕墙，此外还有双层通风幕墙、智能化幕墙、光电幕墙和液晶显示幕墙等。

这些内容尚未纳入2003版本的条文中。

目前规范版本中尚未纳入的技术内容，可在工程中先行应用，在应用中不断总结经验，使之成熟后，纳入将来的规范版本中。

（二）扩展了规范的适用范围规范的适用范围不等同于该技术的适用范围。

在编制96年版本时，国内已建玻璃幕墙最高的是金茂大厦（420m）、地王大厦（325m）、中信大厦（320m），而且超过150m高度的建筑已有四十余幢。

当时国外最高的玻璃幕墙达445m（芝加哥西尔斯大厦）。

但是考虑到规范主要面向量大面广、技术成熟的工程，因此规定了规范的适用范围是150m高度以下的玻璃幕墙工程。

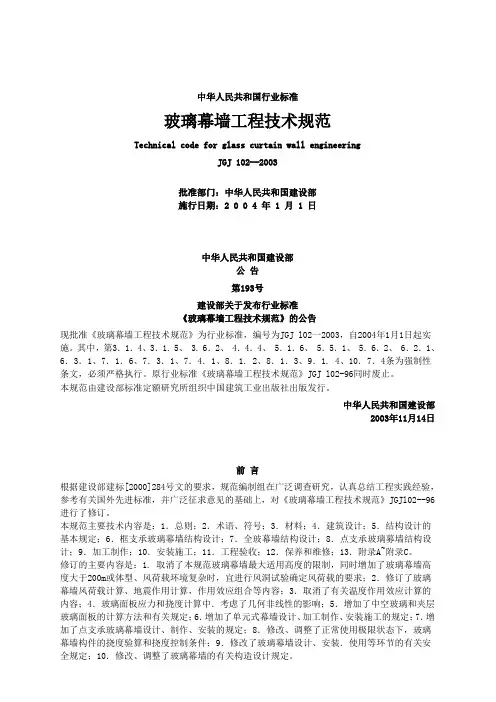

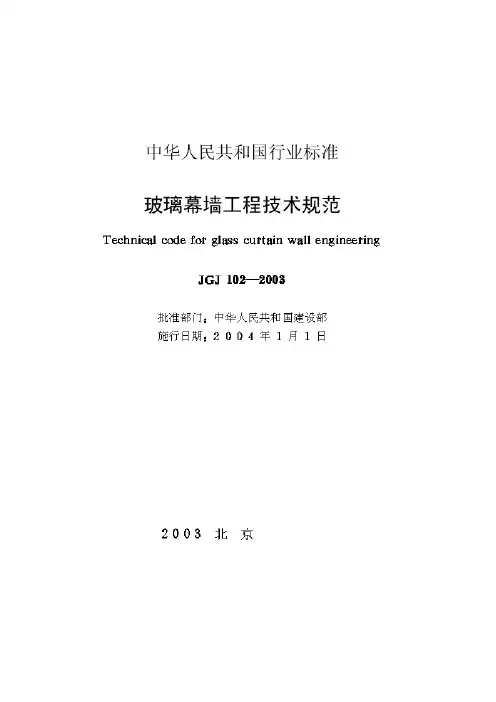

中华人民共和国行业标准玻璃幕墙工程技术规范Technical code for glass curtain wall engineeringJGJ 102━2003批准部门：中华人民共和国建设部施行日期：2 0 0 4 年 1 月 1 日中华人民共和国建设部公告第193号建设部关于发布行业标准《玻璃幕墙工程技术规范》的公告现批准《玻璃幕墙工程技术规范》为行业标准，编号为JGJ l02一2003，自2004年1月1日起实施。

其中，第3．1．4、3．1. 5、 3. 6．2、 4．4．4、 5．1．6、 5．5．1、 5．6．2、 6．2．1、6．3．1、7．1．6、7．3．1、7．4．1、8．1. 2、8．1．3、9．1. 4、10．7．4条为强制性条文，必须严格执行。

原行业标准《玻璃幕墙工程技术规范》JGJ l02-96同时废止。

本规范由建设部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国建设部2003年11月14日前言根据建设部建标[2000]284号文的要求，规范编制组在广泛调查研究，认真总结工程实践经验，参考有关国外先进标准，并广泛征求意见的基础上，对《玻璃幕墙工程技术规范》JGJl02--96进行了修订。

本规范主要技术内容是：1．总则；2．术语、符号；3．材料；4．建筑设计；5．结构设计的基本规定；6．框支承玻璃幕墙结构设计；7．全玻幕墙结构设计；8．点支承玻璃募墙结构设计；9．加工制作；10．安装施工；11．工程验收；12．保养和维修；13．附录A~附录C。

修订的主要内容是：1. 取消了本规范玻璃幕墙最大适用高度的限制，同时增加了玻璃幕墙高度大于200m或体型、风荷载环境复杂时，宜进行风洞试验确定风荷载的要求；2．修订了玻璃幕墙风荷载计算、地震作用计算，作用效应组合等内容；3．取消了有关温度作用效应计算的内容；4．玻璃面板应力和挠度计算中．考虑了几何非线性的影响；5．增加了中空玻璃和夹层玻璃面板的计算方法和有关规定；6．增加了单元式幕墙设计、加工制作、安装施工的规定；7．增加了点支承玻璃幕墙设计、制作、安装的规定；8．修改、调整了正常使用极限状态下，玻璃幕墙构件的挠度验算和挠度控制条件；9．修改了玻璃幕墙设计、安装．使用等环节的有关安全规定；10．修改、调整了玻璃幕墙的有关构造设计规定。
