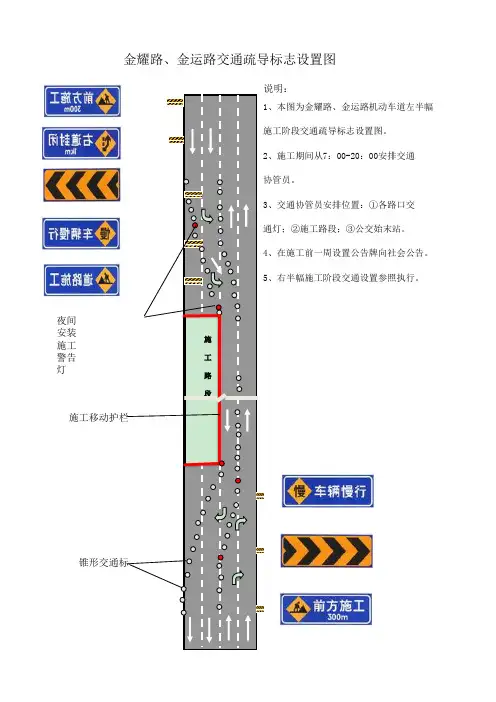

施工作业控制区交通管理设施设置示例1.完全封闭施工交通管理设施设置示例见图1。
图1 完全封闭施工交通管理设施设置示例
2.同向车道中封闭最侧车道设置示例见图1。
图2 同向车道中封闭最侧车道设置示例
3.同向车道中封闭最外侧车道设置示例见图3。
图3 同向车道中封闭最外侧车道设置示例
4.同向车道中封闭中间车道设置示例见图4。
图4 同向车道中封闭中间车道设置示例
5.双向四车道道路封闭其中一侧侧车道设置示例见图5。
图5 双向四车道道路封闭其中一侧侧车道设置示例图
6. 双向六车道道路封闭其中一侧侧车道设置示例见图6。
图6 双向六车道道路封闭其中一侧侧车道设置示例图
7. 双向四车道道路封闭其中一侧车道设置示例见图7。
图7 双向四车道道路封闭其中一侧车道设置示例图
8. 同向三车道道路封闭最外侧车道设置示例见图8。
图8 同向三车道道路封闭最外侧车道设置示例图
9.道路施工临时开口设置示例见图。
图9 道路施工开口设置示例图
10.道路施工永久开口设置示例见图10。
图10 道路施工永久开口设置示例图。

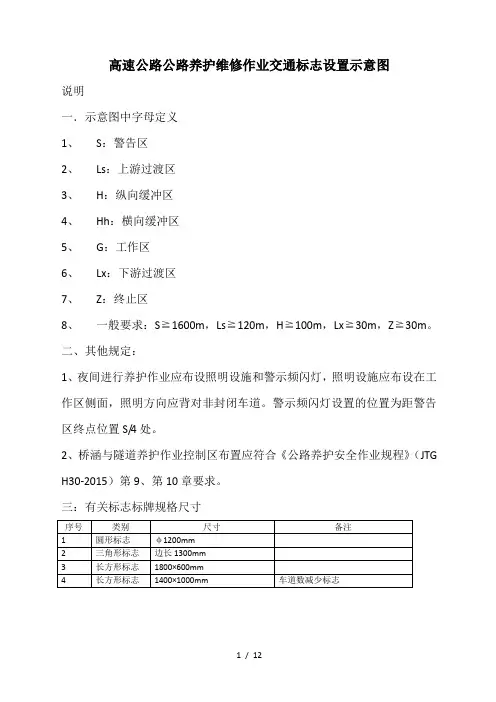

高速公路公路养护维修作业交通标志设置示意图
说明
一．示意图中字母定义
1、S：警告区
2、Ls：上游过渡区
3、H：纵向缓冲区
4、Hh：横向缓冲区
5、G：工作区
6、Lx：下游过渡区
7、Z：终止区
8、一般要求：S≧1600m，Ls≧120m，H≧100m，Lx≧30m，Z≧30m。
二、其他规定：
1、夜间进行养护作业应布设照明设施和警示频闪灯，照明设施应布设在工作区侧面，照明方向应背对非封闭车道。
警示频闪灯设置的位置为距警告区终点位置S/4处。
2、桥涵与隧道养护作业控制区布置应符合《公路养护安全作业规程》（JTG H30-2015）第9、第10章要求。
三：有关标志标牌规格尺寸。
上海市机动车停车场（库）交通设施布置图建设项目名称：委托建设单位：交通设施设计单位名称及社会信用代码：设计单位上年度质量信誉评价等级：级交通设施施工单位名称及社会信用代码：施工单位上年度质量信誉评价等级：级交通设施布置图编号：交通设施设计单位负责人：交通设施施工单位负责人：年月日本单位承诺：本《交通设施布置图》与停车场（库）现场交通设施设置情况完全一致，本单位愿意承担由于图纸与现场实际情况不一致而产生的相关法律责任，愿意参与、接受本市机动车停车场（库）交通设施设计施工质量信誉评价。
（加盖交通设施设计、施工单位公章）交通设施布置图资料目录1．合规性自查对比表··················共 2 页2．建设项目总平面图（地面交通设施布置图）及地下（或地上）停车库分层交通设施布置图················共页3．交通设施设计、施工单位相关资质证书（复印件）····共页4．资料汇总光盘···················共 1 盘上海市机动车停车场（库）交通设施布置合规性自查对比表上海市机动车停车场（库）交通设施布置合规性自查对比表《上海市机动车停车场（库）交通设施布置图》编制要求1．《合规性自查对比表》应按照以上格式文本、填写相关内容后出具；2．《停车场（库）分层交通设施布置图》应标注每层泊位类型、位置、编号、进出车道、车行流线以及每层各类标志版面图例（或照片）、安装位置、有关设计及安装指标等；3．交通设施设计、施工相关资质证书是指相关交通设施设计及施工单位现有的国家或本市相关机构颁发或登记的资质证书或登记证明材料等；4．上述表格和图纸均应以A4纸格式打印或折叠并逐页加盖建设单位、交通设施设计及施工单位公章后装订成册，并将上述内容制作成光盘，粘贴在《交通设施布置图》封底。

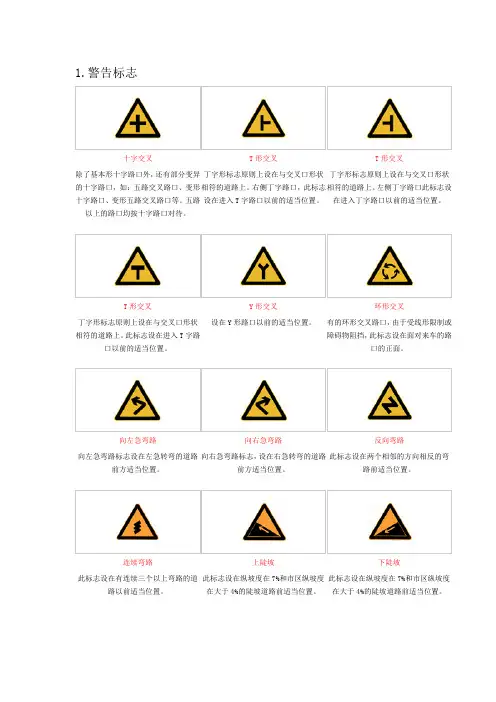

1.警告标志十字交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。
五路以上的路口均按十字路口对待。
T形交叉丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口，此标志设在进入T字路口以前的适当位置。
T形交叉丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
T形交叉丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T字路口以前的适当位置。
Y形交叉设在Y形路口以前的适当位置。
环形交叉有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。
向左急弯路向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路此标志设在两个相邻的方向相反的弯路前适当位置。
连续弯路此标志设在有连续三个以上弯路的道路以前适当位置。
上陡坡此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
下陡坡此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
两侧变窄车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。
右侧变窄车行道右侧缩窄。
此标志设在窄路以前适当位置。
左侧变窄车行道左侧缩窄。
此标志设在窄路以前适当位置。
窄桥此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
注意行人一般设在郊外道路上划有人行横道的前方。
城市道路上因人行横道线较多，可根据实际需要设置。
注意儿童此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。
注意牲畜此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。
注意信号灯此标志设在不易发现前方位信号灯控制的路口前适当位置。
