配电箱验收标准配电箱是电力系统中的重要设备,其安全性和可靠性对电力系统的正常运行起着至关重要的作用。
为了确保配电箱的质量和安全性,对其进行验收是必不可少的。
下面将介绍配电箱验收标准,以供参考。
首先,对于配电箱的外观和安装情况需要进行检查。
配电箱应该安装在通风良好、干燥、无腐蚀性气体的场所,箱体应无变形、开裂、漏水等情况,箱门应能灵活开合,锁紧可靠,箱体表面应无明显损坏和腐蚀。
同时,配电箱的安装应符合相关标准,固定牢固,无松动现象,接地良好。
其次,对于配电箱的内部结构和元器件需要进行全面检查。
首先要检查箱内的电缆布线是否整齐、有序,各电缆应有固定夹持装置,不得有松动现象。
其次,要检查配电箱内的断路器、熔断器、接触器等元器件的型号、规格是否符合设计要求,是否安装正确、接线牢固。
还要检查配电箱内的继电器、计量表、电压表、电流表等仪表的安装位置和精度是否符合要求。
另外,对于配电箱的接地保护措施也是需要重点检查的内容。
配电箱应有良好的接地装置,接地电阻应符合规定,接地线应有良好的接地连接,无断裂、腐蚀等情况。
同时,应检查配电箱的绝缘性能,绝缘电阻应符合规定,无漏电现象。
最后,对于配电箱的运行性能和安全保护功能需要进行全面测试。
应对配电箱进行负载测试,确保其运行稳定,无异常声响、发热等情况。
同时,还要测试配电箱的短路保护、过载保护等安全保护功能,确保其能够及时、准确地切断电源,保障电力系统的安全运行。
综上所述,配电箱的验收标准涉及外观、安装、内部结构、元器件、接地保护、运行性能等多个方面,需要全面、细致地进行检查和测试,以确保配电箱的质量和安全性。
只有经过严格的验收,配电箱才能投入正常使用,为电力系统的稳定运行提供可靠保障。
仓库货物交接与验收要求合同书甲方:(仓库名称/公司名称)地址:联系人:电话:乙方:(货物提供方名称/公司名称)地址:联系人:电话:鉴于甲方作为仓库提供方,乙方作为货物提供方,双方就仓库货物的交接与验收达成以下协议:一、交接责任与义务1. 甲方负责提供安全、干净、有序的仓库空间,确保货物存储环境符合相关法律法规和行业标准。
2. 甲方负责仓库设备和设施的维护保养,确保设备正常运转。
3. 甲方提供合适的搬运工具和劳动力,协助乙方将货物从运输车辆上搬运至仓库,并在仓库内进行分类、摆放。
4. 乙方负责将货物按照提供方提供的清单或规定,尽快、准确地交付给甲方仓库,并提供相关运输单据和文件。
二、验收责任与义务1. 甲方在接收货物时应对货物进行验收,检查货物的数量、包装、质量等是否符合乙方提供的清单或规定,并记录在交接验收单上。
2. 如发现货物的数量、包装或质量问题,甲方应立即通知乙方,并协商处理方式,确保问题得以解决。
3. 验收合格的货物,甲方将进行入库处理,并发给乙方相应的入库确认单。
4. 若乙方要求甲方在仓库进行质量检测,请乙方提前提供相应的检测要求和检测仪器设备,由乙方承担检测费用。
三、风险与损失1. 在货物交接和验收过程中,若因甲方的过失导致货物损坏、丢失等情况发生,甲方应承担相应的赔偿责任。
2. 若因乙方在货物交接和验收过程中的过失导致货物损坏、丢失等情况发生,乙方应承担相应的赔偿责任。
3. 双方应根据货物的性质和价值来确定货物损失的赔偿标准。
四、保密条款1. 双方同意对涉及到仓库货物交接和验收的商业秘密和技术、财务等相关信息予以保密。
2. 未经对方书面同意,任何一方不得向第三方披露涉及到本合同的任何信息,并确保工作人员也遵守保密义务。
五、争议解决在履行本合同过程中,若发生任何争议,双方应友好协商解决;若协商不成,可根据双方约定的争议解决方式进行处理,如达不成一致,应提交有管辖权的人民法院解决。
六、其他条款1. 本合同自双方签字盖章之日起生效,具有法律约束力。
光交接箱验收规范(初稿)V11.总则1.1 本规范适用于本地传输网新建光交接箱工程,宽带小区光交接箱验收,也可参照执行。
1.2 本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
1.3 工程所用的器材程式、规格、质量等均应符合国家及行业标准,工程施工中严禁使用未经鉴定合格的器材。
1.4 工程验收必须严格执行本规范的规定,加强质量检查工作。
确保工程质量。
1.5 在执行本规范时如与国家相关规定有矛盾,应以国家相关规定为准。
2.器材检验2.1 工程所用器材必须符合YD-T 988-2007通信光缆交接箱,并有厂品质量验收合格证,厂方提交的厂品测试记录。
2.2 光缆交接箱检验应符合下列要求:1.光缆交接箱箱体密封条粘结应平整牢固,没锁开启灵活可靠;箱体开启角度≥120°;经涂覆的金属构件其表面涂层附着力牢固,无起皮、掉漆等缺陷。
2.光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流),箱体间的耐压≥300V(直流),1min应不击穿、无飞狐现象。
3. 光缆交接箱高压防护接地装置,其地线的截面积≥6平方。
室内光交接箱防护性能应达到GB4208标准中的IP53级要求,室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。
3.光缆交接箱基座的安装落地式交接箱安装位置的选择,应和交接箱基座、人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一般防雨的高度300mm为宜。
3.1交接箱基座距离人孔、手孔一般要求不超过10米,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式。
3.2交接箱基础浇筑:交接箱基础要求为10cm厚、150#的混凝土基础,浇基础前应清理杂物。
3.3交接箱基础砖砌体:砌体采用标号为100#的砂浆,砖砌体砂浆饱和度不底于80%,四周墙角、底边、窗口需要抹八字,墙体宽度为24cm。
光缆交接箱验收标准1、光交箱箱体质量:安装完毕后的光交箱整洁无破损、脱皮、生锈、凹陷等感官问题。
2、光交箱安装工程质量。
(含底座):光交箱地基基础应夯实,墙体砌筑符合建筑规范要求,回填土应夯实无塌陷。
墙体及底座砌筑高度应符合设计要求,抹灰表面光滑,无破损、开裂情况。
其抹灰强度符合标准。
光交箱地角螺丝稳固,底座和光交箱有机结合平整,并作防水、防腐处理。
箱体安装后的垂直度偏差不大于3mm,底座外沿距光交箱箱体大于150mm,底座高度距离地面300mm。
3、接地要求:按设计安装接地体,接地体用2根Φ60长1700cm镀锌钢管,并用40×4接地扁钢与接地体焊接打入地下,扁钢长度以满足接地阻值和地理实际确定。
用大于10平方多股软铜线分别与扁钢和箱体按地点联接,其接地阻值不大于5欧母。
3、光交箱箱体标识。
(1)、移动标识:正面喷印中国移动标识和联系电话,字迹清晰、端正、明显。
(2)、物理位置标识:物理位置标识以道路名称命名,喷印在箱体正面,移动标识下方,命名方式:街以南为1号直至结尾,路以东为1号直至结尾,如:XX大街01…….至最后一个光交箱,以此类推。
5、光交箱引上管长度:Pvc管或子管引出箱体时,应超出箱底部15--20cm,多条管时排列整齐,安装牢固,不产生错乱、倾斜情况。
6、光交箱门锁是否好用。
安装完毕后保证光交箱门锁正常开启,门不可变形,施工完毕后及时上交光交箱全部钥匙。
7、光缆标牌(芯数、通达方向)光缆布放时接地必须可靠,安装牢固。
纤芯必须增加保护管,光缆标签准确,标牌内容为二行:第一行起始方向,第二行为光缆芯数,多条光缆时标牌应错开,绑扎整齐。
标签如:邮政楼至边杖子144芯。
标签大小适宜,粘贴牢固。
8、尾纤盘放是否规整。
光交箱采用2米长尾纤,排列整齐,多余部分盘放在盘纤盘内,不可交叉,层次分明。
9、尾纤标签是否规范。
要求(1)标签为机打塑料压膜标签,(2)标签内容为3行,第一行描述本端光交箱机柜编号和连接器端子号,第二行描述业务信息和电路代号,第三行描述业务对端DDF架信息。
光缆线路工程验收标准一、机房端1、入局光缆在进出孔、ODF架端要挂牌编号,标牌与竣工资料相符;2、进/出局光缆和用户光缆应全部检查光缆的预留长度、盘放安置、保护措施及成端质量.3、进/出局光缆内的金属构件在终端处要接地;4、入局光缆进出孔要用防火泥堵塞;5、光缆在槽道中布放应顺直,无明显扭绞、交叉,不得溢出槽道,拐弯适度,无死弯,光缆进出槽道部位应绑扎并有挂牌;二、交接箱1、交接箱装配应零配件齐全,接头排应无损坏,端子牢固,编扎好的成端光缆应在箱内固定,并进行对号测试和绝缘测试,漆面应完好。
2、交接箱必须单设接地,接地线应符合设计要求,其接地电阻应不大于10欧姆。
进入交接箱的光缆必须接地并挂标识牌。
3、交接箱箱号、光缆编号的漆写(印)应符合设计要求,交接箱箱盖的内侧有光缆线路路由示意图.交接箱内跳纤布放合理、整齐,无接头且不影响模块支架开启;4、墙式交接箱的安装位置,应选择坚实、牢固、安全的墙面,交接箱底部距地平线、箱体距墙角应符合设计要求(包括室内交接箱);架空交接箱的安装,应根据设计要求采用H型杆,并加装工作平台;落地式交接箱的安装位置的选择箱体就位的坚固件必须牢固、安全、可靠,安装高度、防潮措施应符合设计要求。
5、成端是否规范(要有余留,保证可随时调换,特别是主干光缆部分)6、交接箱下方光缆进出口、光缆引管上端必须进行防鼠、蚁处理。
三、线路架空杆路:1、架空光缆抽查的长度应不小于光缆全长的10%,沿线检查杆路与其他设施间距(含垂直、水平)、光缆及接头安装质量、预留光缆盘放、与其他线路交越、靠近供电线保护措施.2、电杆应按设计规定的杆距立杆.一般情况下,市区光缆线路的杆距为35~40m,郊区明线线路的杆距为45~50m。
因地形特殊情况距离不要超过65米。
3、竖立电杆应达到下列标准:直线线路的电杆位置应在线路路由的中心线上,电杆中心线与路由中心线的左右偏差应不大于50㎜,电杆本身应上下垂直.角杆应在线路转角点内移,水泥电杆的内移值为100~150㎜,木杆的内移值为200~400㎜,因地形限制或装撑木的角杆可不内移.终端杆竖立后应向拉线侧倾斜100~200㎜。
交接箱验收规范目录第一章总则 (3)第二章器材检验标准 (3)第三章光缆交接箱基座安装标准 (4)第四章光缆交接箱安装标准 (6)第五章光缆交接箱接地标准 (6)第六章光缆交接箱密封标准 (7)第七章光缆交接箱的验收内容 (7)第一章总则第一条本规范适用于综合业务区新建光交接箱工程验收。
第二条本规范是参照YD5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
第三条工程所用的器材程式、规格、质量等均应符合国家及行业标准,工程施工中严禁使用未经鉴定合格的器材。
第四条工程验收必须严格执行本规范的规定,加强质量检查工作,确保工程质量。
第五条在执行本规范时如与国家相关规定有矛盾,应以国家相关规定为准。
第二章器材检验标准第六条工程所用器材必须符合YD-T 988-2007 通信光缆交接箱,并有产品质量验收合格证,厂方提交的产品测试记录。
第七条光缆交接箱检验应符合下列要求:(一)光缆交接箱箱体密封条粘结应平整牢固,没锁开启灵活可靠;箱体开启角度》120°;经涂覆的金属构件其表面涂层附着力牢固,无起皮、掉漆等缺陷。
(二)光缆交接箱高压防护接地装置与机架间的绝缘电阻> 2000M欧/500V(直流),箱体间的耐压》300V (直流),1min应不击穿、无飞狐现象。
(三)光缆交接箱高压防护接地装置,其地线的截面积》 6 平方。
室内光交接箱防护性能应达到 GB4208标准中的IP53级 要求,室外光缆交接箱防护性能应达到 GB4208标准中的IP65 级要求。
第三章光缆父接箱基座安装标准第八条落地式交接箱安装位置的选择,应和交接箱基座、 人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一 般防雨的高度300mn 为宜。
第九条 交接箱基座距离人孔、手孔一般要求不超过 10米,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式。

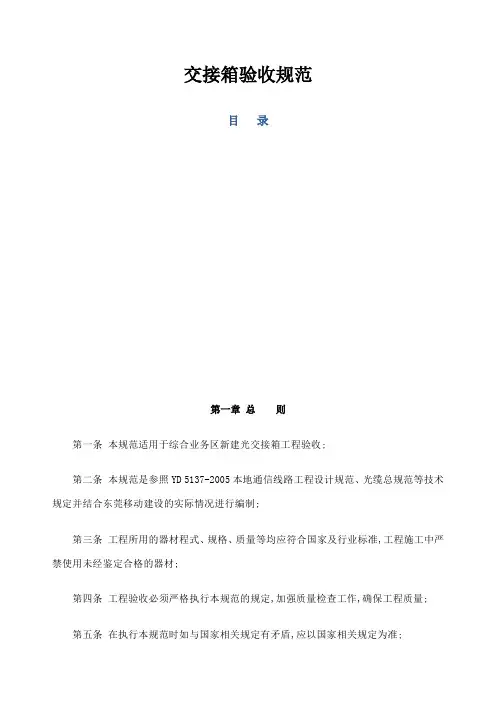

交接箱验收规范目录第一章总则第一条本规范适用于综合业务区新建光交接箱工程验收;第二条本规范是参照YD 5137-2005本地通信线路工程设计规范、光缆总规范等技术规定并结合东莞移动建设的实际情况进行编制;第三条工程所用的器材程式、规格、质量等均应符合国家及行业标准,工程施工中严禁使用未经鉴定合格的器材;第四条工程验收必须严格执行本规范的规定,加强质量检查工作,确保工程质量;第五条在执行本规范时如与国家相关规定有矛盾,应以国家相关规定为准;第二章器材检验标准第六条工程所用器材必须符合YD-T 988-2007通信光缆交接箱 ,并有产品质量验收合格证,厂方提交的产品测试记录;第七条光缆交接箱检验应符合下列要求:一光缆交接箱箱体密封条粘结应平整牢固,没锁开启灵活可靠;箱体开启角度≥120°;经涂覆的金属构件其表面涂层附着力牢固,无起皮、掉漆等缺陷;二光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V直流,箱体间的耐压≥300V直流,1min应不击穿、无飞狐现象;三光缆交接箱高压防护接地装置,其地线的截面积≥6平方;室内光交接箱防护性能应达到GB4208标准中的IP53级要求,室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求;第三章光缆交接箱基座安装标准第八条落地式交接箱安装位置的选择,应和交接箱基座、人孔、手孔配套安装;基座高度可根据各地区地势情况而定;一般防雨的高度300mm为宜;第九条交接箱基座距离人孔、手孔一般要求不超过10米,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式;第十条交接箱基础浇筑:交接箱基础要求为10cm厚、150的混凝土基础,浇基础前应清理杂物;第十一条交接箱基础砖砌体:砌体采用标号为100的砂浆,砖砌体砂浆饱和度不底于80%,四周墙角、底边、窗口需要抹八字,墙体宽度为24cm;第十二条基座砂浆抹面:批荡在没有特殊的情况下一般采用标号为100的砂浆,内批荡厚度达到1.5cm,外批荡厚度达到2cm,抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂;如井四周有泛水等特殊情况,要加大水泥标号和加厚外批或加防漏剂;第十三条基座预埋铁:穿钉的规格、位置符合设计规定,在交接箱的基座四角上有预先铸好的地脚螺丝螺栓M12X30用来固定交接箱;并在基座中央预留一个长方洞822mm×622mm作光缆的出入口;第十四条交接箱与基座接触处,应抹“八字灰”,以防进水;第四章光缆交接箱安装标准第十五条光缆及尾纤、跳纤、适配器在光交接箱内路由走向及固定方式应敷设设计要求并符合交接箱厂品说明书的要求;第十六条挂墙式光缆交接箱的安装,应坚实、牢固,交接箱底部距地面符合设计要求;第十七条架空光缆交接箱应安装在H杆的工作平台上,工作平台的底部距离地面应≥3m且不影响道路通行;第十八条落地式光交接箱的安装位置、安装高度、防潮措施等应符合设计要求;箱体安装必须牢固、安全、可靠,箱体的垂直偏差应≤3mm;第五章光缆交接箱接地标准第十九条光缆交接箱的递向必须单设地线,敷设接地线应符合设计要求,其地线的接地电阻值如下:第六章光缆交接箱密封标准第二十条光缆交接箱箱体与底座之间的引上管应使用玻璃胶、橡皮泥或专用合成密封材料进行密封处理,防止火、灰尘、潮气从人井内进入交接箱;第七章光缆交接箱的验收内容第二十二条验收内容一抽查基座的埋深---抽查1-2处;二弯管和连接管道试通---抽测比例不小于10%;三检查基座的施工质量---抽查比例不小于10%,主要检查瓷砖外观、底座箱内的批荡、引上管处的密封性等;四抽查箱体外观---抽查比例不小于10%,主要检查箱体是否横平竖直、牢固、安全;五抽测箱体接地电阻是否满足要求,抽查抽查比例不小于10%;六抽查光交接箱的安装位置是否满足要求,抽查抽查比例不小于10%;主要检查是否能前后开门,是否妨碍城市交通,是否方便配线光缆的布放;。
配电箱验收标准
配电箱是电力系统中的重要设备,其安全性直接关系到用电单位的安全运行。
为了确保配电箱的正常使用和安全性,制定配电箱验收标准是非常必要的。
本文将介绍配电箱验收标准的相关内容,以便广大电力工作者和相关人员参考。
首先,配电箱验收标准应包括以下内容:
1. 外观检查。
配电箱外观应整洁,无明显变形、损坏或漏电现象。
箱体表面应无明显的锈蚀、腐蚀和损坏,箱门应能灵活开合,锁扣应完好无损。
2. 内部组件检查。
配电箱内部的开关、断路器、熔断器等元件应完好无损,接线端子应紧固可靠,无松动现象。
电缆应整齐有序,无明显的磨损或裸露,接地线应连接良好。
3. 电气性能检查。
配电箱的电气性能应符合相关标准要求,包括额定电压、额定电流、漏电保护
等参数的检测。
同时,需要对配电箱进行漏电保护器的测试,确保其灵敏可靠。
4. 运行试验。
在验收过程中,需要进行配电箱的运行试验,检查其开关动作是否正常、熔断
器是否熔断、漏电保护器是否跳闸等情况,以确保其运行稳定可靠。
5. 安全标识。
配电箱应有清晰的安全标识,包括电压等级、注意事项、紧急救援电话等内容,以提醒使用人员注意安全。
综上所述,配电箱验收标准是保证配电箱安全可靠运行的重要手段。
只有严格按照标准进行验收,才能有效地保障用电单位的安全。
希望广大电力工作者和相关人员能够重视配电箱验收标准,确保配电箱的安全使用,为电力系统的稳定运行贡献自己的力量。
集装箱工程验收制度范本一、总则为规范集装箱工程验收工作,提高验收工作效率,加强工程质量管理,特制定本制度。
二、适用范围本制度适用于公司集装箱工程项目的验收工作,包括集装箱设计、制造、安装、调试等各个阶段。
三、验收程序1. 集装箱工程项目验收应由项目负责人牵头,设立验收组,包括项目相关部门负责人、设计人员、制造人员、安装人员等,参与验收工作。
2. 验收前,应根据验收标准和要求编制验收计划,明确验收的具体内容、标准及验收时间。
3. 验收组应在验收前进行现场勘察,了解集装箱工程项目的实际情况,对设计、制造、安装等环节进行初步评估。
4. 验收组按照验收计划和要求,对集装箱工程项目进行全面的验收,包括设计文件、制造工艺、材料、设备、安装情况等进行逐项检查。
5. 验收组应及时记录验收过程中发现的问题和不合格项,对存在的问题进行整改要求,并制定整改方案。
6. 验收组应根据验收结果,形成验收报告,明确是否合格、不合格等结论,并对不合格项提出整改意见及整改时间要求。
7. 验收结果应经项目负责人签署确认,并报公司领导审批。
四、验收标准1. 设计验收1.1 设计文件应符合相关标准和规范要求,包括结构设计、防护设计、使用功能设计等内容。
1.2 设计文件应满足项目要求,符合客户要求,保障工程质量和安全性。
1.3 设计文件应与实际施工情况、集装箱使用环境相适应,具备实用性和可操作性。
2. 制造验收2.1 制造过程应符合相关标准和规范要求,采用适当的工艺和材料,确保产品质量。
2.2 制造过程应符合生产计划,按时交付产品,保障工程进度。
2.3 制造过程应对材料、设备、工艺等进行严格检测和控制,确保产品的质量和安全性。
3. 安装验收3.1 安装过程应按照设计要求和规范进行,采取适当的安装工艺和方法,确保安装质量。
3.2 安装过程应严格按照施工计划进行,保障施工进度和质量。
3.3 安装过程应符合施工安全要求,保障施工人员的安全。
五、验收结果及处理1. 合格验收1.1 集装箱工程项目经全面验收,符合设计要求、制造要求、安装要求等相关标准和规范,且不存在重大质量安全问题的,认定为合格验收。
交接箱验收规范目录第一章总则 (3)第二章器材检验标准 (3)第三章光缆交接箱基座安装标准 (4)第四章光缆交接箱安装标准 (6)第五章光缆交接箱接地标准 (6)第六章光缆交接箱密封标准 (7)第七章光缆交接箱的验收内容 (7)第一章总则第一条本规范适用于综合业务区新建光交接箱工程验收。
第二条本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
第三条工程所用的器材程式、规格、质量等均应符合国家及行业标准,工程施工中严禁使用未经鉴定合格的器材。
第四条工程验收必须严格执行本规范的规定,加强质量检查工作,确保工程质量。
第五条在执行本规范时如与国家相关规定有矛盾,应以国家相关规定为准。
第二章器材检验标准第六条工程所用器材必须符合YD-T 988-2007通信光缆交接箱,并有产品质量验收合格证,厂方提交的产品测试记录。
第七条光缆交接箱检验应符合下列要求:(一)光缆交接箱箱体密封条粘结应平整牢固,没锁开启灵活可靠;箱体开启角度≥120°;经涂覆的金属构件其表面涂层附着力牢固,无起皮、掉漆等缺陷。
(二)光缆交接箱高压防护接地装置与机架间的绝缘电阻≥2000M欧/500V(直流),箱体间的耐压≥300V(直流),1min应不击穿、无飞狐现象。
(三)光缆交接箱高压防护接地装置,其地线的截面积≥6平方。
室内光交接箱防护性能应达到GB4208标准中的IP53级要求,室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。
第三章光缆交接箱基座安装标准第八条落地式交接箱安装位置的选择,应和交接箱基座、人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一般防雨的高度300mm为宜。
第九条交接箱基座距离人孔、手孔一般要求不超过10米,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式。
第十条交接箱基础浇筑:交接箱基础要求为10cm厚、150#的混凝土基础,浇基础前应清理杂物。
光交接箱验收规范(初稿)V2光交接箱验收规范(初稿)V21.总则1.1 本规范适用于本地传输网新建光交接箱工程,宽带小区光交接箱验收,也可参照执行。
1.2 本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
1.3 工程所用的器材程式、规格、质量等均应符合国家及行业标准,工程施工中严禁使用未经鉴定合格的器材。
1.4 工程验收必须严格执行本规范的规定,加强质量检查工作。
确保工程质量。
1.5 在执行本规范时如与国家相关规定有矛盾,应以国家相关规定为准。
2.器材检验2.1 工程所用器材必须符合YD-T 988-2007通信光缆交接箱,并有厂品质量验收合格证,厂方提交的厂品测试记录。
2.2 光缆交接箱检验应符合下列要求:1.光缆交接箱箱体密封条粘结应平整牢固,没锁开启灵活可靠;箱体开启角度?120?;经涂覆的金属构件其表面涂层附着力牢固,无起皮、掉漆等缺陷。
2.光缆交接箱高压防护接地装置与机架间的绝缘电阻?2000M欧/500V(直流),箱体间的耐压?300V(直流),1min应不击穿、无飞狐现象。
3. 光缆交接箱高压防护接地装置,其地线的截面积?6平方。
室内光交接箱防护性能应达到GB4208标准中的IP53级要求,室外光缆交接箱防护性能应达到GB4208标准中的IP65级要求。
3.交接箱报建手续规范化考虑到后期可能会因市政要求搬迁引发大量的光交接箱搬迁、光缆重新成端等工作,对后期的日常维护工作将带来不利的因素。
新建光交接箱时,因经过市政等相关部门的报件审批流程。
4.光缆交接箱基座的安装落地式交接箱安装位置的选择,应和交接箱基座、人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一般防雨的高度300mm为宜。
4.1交接箱基座距离人孔、手孔一般要求不超过10米,但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式。
为了确保FTTH 工程项目施工的质量,快速满足市场业务需求,进一步明确公司FTTH 工程 ODN 网络质量验收尺度,实现FTTH 工程 ODN 网络验收的规范化,根据集团公司相关验收规范和公司相关管理法子,特制定本验收规范及尺度。
一、FTTH 接入光缆施工验收尺度内容包含:FTTH 小区从城域网光交接箱(接入网点)——小区光交接箱——单元楼道分光器接入布放的光缆。
(一)光缆布放规范性验收管道光缆布放的路由必须符合设计要求,A、B 端布放正确(局方为 A 端、用户为 B 端),管道子管的使用必须前后一致,在光交接箱处的人孔内预留3 米,每500 米光缆的人孔内预留5米,光缆接头的两端各预留6 米,预留的光缆盘直径大于40cm的圈在4 个相互垂直的点用膨胀螺栓(螺栓直径≧8mm)固定在人孔井壁上,每个人孔内的光缆必须在电缆托架上进行捆绑固定。
验收要求:施工单位和监理公司 100%验收。
(二)光缆成端验收1、光缆加强芯必须牢固固定在光交接箱、光分纤箱等的固定件螺栓上,加强芯出螺栓1.5cm 并打弯;在光缆护套开剥处用自粘胶带封口,在光缆上缠1cm,光缆开口外缠2cm,正反各紧缠 1 圈;在距封口处 3cm 粘贴光缆标签。
2、光纤走线必须绑扎在箱体的固定架上且美观、平安,光纤松套管必须在接续盘纤盒的固定件上绑扎且留出2cm-3cm,光纤在盘纤盒内预留80cm 和尾纤进行热熔接续,热熔套管须按顺序固定。
3、尾纤采取 FC/SC 接头按光缆纤芯顺序拔出法兰盘,走线、固定整齐、美观。
4、光缆的服务地址、纤芯号须清楚地标识在法兰盘的标识牌上。
验收要求:100%检验。
(三)光缆标签、标识的验收光缆的标签、标识必须符合资源管理规定,工程施工中须向资源管理中心申请光缆编码,同一条光缆两端的标识、人孔内光缆标识牌上的标识等必须编码一致,人孔内光缆标识牌须牢固悬挂在光缆的中间。
验收要求:管道人孔内抽查 30%,终端 100%检验。
交接箱验收规范
第一章总则 (3)
第二章器材检验标准 (3)
第三章光缆交接箱基座安装标准 (4)
第四章光缆交接箱安装标准 (6)
第五章光缆交接箱接地标准 (7)
第六章光缆交接箱密封标准 (7)
第七章光缆交接箱的验收内容 (7)
第一章总则
第一条本规范适用于综合业务区新建光交接箱工程验收。
第二条本规范是参照YD 5137-2005《本地通信线路工程
设计规范》、GB7424.1-GB7424.3 《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。
第三条工程所用的器材程式、规格、质量等均应符合国家
及行业标准,工程施工中严禁使用未经鉴定合格的器材。
第四条工程验收必须严格执行本规范的规定,加强质量检查工作,确保工程质量。
第五条在执行本规范时如与国家相关规定有矛盾,应以国家相关规定为准。
第二章器材检验标准
第六条工程所用器材必须符合YD-T 988-2007通信光缆
交接箱,并有广品质量验收合格证,厂方提交的广品测试记录。
第七条光缆交接箱检验应符合下列要求:
(一)光缆交接箱箱体密封条粘结应平整牢固,没锁开启
灵活可靠;箱体开启角度>120 ° ;经涂覆的金属构件其表面涂层附
着力牢固,无起皮、掉漆等缺陷。
(二)光缆交接箱高压防护接地装置与机架间的绝缘电阻A
2000M 欧/500V(直流),箱体间的耐压A 300V (直流),1min 应不击穿、无飞狐现象。
(三)光缆交接箱高压防护接地装置,其地线的截面积A 6 平方。
室内光交接箱防护性能应达到GB4208标准中的IP53级要求,室外光缆交接箱防护性能应达到GB4208标准中的IP65 级要求。
第二章光缆交接箱基座安装标准
第八条落地式交接箱安装位置的选择,应和交接箱基座、
人孔、手孔配套安装。
基座高度可根据各地区地势情况而定。
一般防
雨的高度300mm为宜。
第九条交接箱基座距离人孔、手孔一般要求不超过10米, 但必须要求铺设镀锌钢管或塑料管,不得采用小通道方式。
第十条交接箱基础浇筑:交接箱基础要求为10cm厚、150# 的混凝土基础,浇基础前应清理杂物。
第^一条交接箱基础砖砌体:砌体采用标号为100#的砂
浆,砖砌体砂浆饱和度不底于80%,四周墙角、底边、窗口需
要抹八字,墙体宽度为24cm o
第十二条基座砂浆抹面:批荡在没有特殊的情况下一般采
用标号为100#的砂浆,内批荡厚度达到 1.5cm,外批荡厚度达
到2cm ,抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。
如井四周有泛水等特殊情况,要加大水泥标号和加厚外批或加防漏剂。
第十三条基座预埋铁:穿钉的规格、位置符合设计规定,
在交接箱的基座四角上有预先铸好的地脚螺丝(螺栓M12X30 )
用来固定交接箱。
并在基座中央预留一个长方洞( 822mm X 622mm )作光缆的出入口。
第十四条交接箱与基座接触处,应抹“八字灰”,以防进水。
14Q0
第四章光缆交接箱安装标准。
