江苏建筑节能工程施工验收资料目录及表格

建筑节能工程施工质量验收资料全套表格概述建筑节能工程是建筑施工中的一个重要环节，通过科学合理的节能设计和施工工艺，可以有效提高建筑能源利用效率，减少能源浪费，保护环境，降低建筑运营成本。

在建筑节能工程施工阶段，施工单位需要经过严密的施工质量检测和验收，以确保建筑节能工程的质量和效果。

为了更好地规范建筑节能工程施工质量验收工作，保证施工单位的责任和义务，本文档制作了一份建筑节能工程施工质量验收资料全套表格，包括建筑节能工程施工验收计划、施工样板间验收表、施工隐蔽工程验收表、设备调试验收表、竣工验收报告等，以供相关单位参考和使用。

表格内容建筑节能工程施工验收计划建筑节能工程施工验收计划，是指施工单位或建设单位为建筑节能工程质量验收工作制定的详细计划，包括质量验收时间、验收内容、验收标准和验收人员等。

建筑节能工程施工验收计划表格包括以下几个方面：•验收时间表•验收内容表•验收标准表•验收人员表施工样板间验收表施工样板间验收表，是指对建筑节能工程施工样板间进行质量检验和验收的表格，用于评估施工质量是否达到要求。

施工样板间验收表格包括以下几个方面：•户型•工程名称•设计单位•施工单位•施工工程内容•各项指标验收标准施工隐蔽工程验收表施工隐蔽工程验收表，是指对建筑节能工程施工隐蔽工程进行质量检验和验收的表格，用于评估施工质量是否达到要求。

施工隐蔽工程验收表格包括以下几个方面：•工程名称•工程地点•施工单位•施工工程内容•各项指标验收标准•施工难点措施•问题整改情况设备调试验收表设备调试验收表，是指对建筑节能工程设备进行调试和验收的表格，用于评估设备调试是否达到要求。

设备调试验收表格包括以下几个方面：•设备名称•设备型号•制造厂家•设备编号•调试时间•调试地点•是否通过检验•故障处理情况竣工验收报告竣工验收报告，是指在建筑节能工程施工结束后提交的验收报告，用于评估建筑节能工程施工质量以及验收情况。

竣工验收报告包括以下几个方面：•工程名称•工程地点•施工单位•设计单位•监理单位•验收时间•验收标准•验收结果•建议意见本文档制作了一份建筑节能工程施工质量验收资料全套表格，包括建筑节能工程施工验收计划、施工样板间验收表、施工隐蔽工程验收表、设备调试验收表、竣工验收报告等，以规范建筑节能工程施工质量检测和验收工作，保证建筑节能工程的质量和效果。

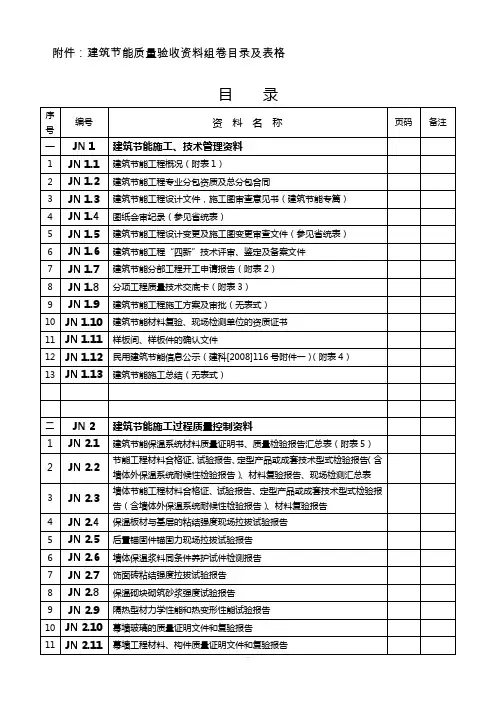

附件：建筑节能质量验收资料组卷目录及表格目录建筑节能工程概况表节能分部工程开工报告本报告一式四份,经建设单位、施工单位盖章后，各自留一份,开工后3天内报上管部门、公司各一份。

分项工程质量技术交底卡专业技术负责人：交底人：接受人：注：按照《建筑节能工程施工质量验收规范》的划分，节能分项工程，即下划线处的填写内容应该为墙体节能工程、幕墙节能工程、门窗节能工程、屋面节能工程、地面节能工程、采暖节能工程、通风与空气调节节能工程、空调与采暖系统的冷热源及管网节能工程、配电与照明节能工程、监测与控制节能工程。

施工、销售现场公示内容填表内容说明：一、本表所填内容应与建筑节能报审表、经审查合格的节能设计文件一致；二、门窗类型包括：断热桥铝合金中空玻璃窗、断热桥铝合金Low-E中空玻璃窗、塑钢中空玻璃窗、塑钢Low-E中空玻璃窗、塑钢单层玻璃窗、其他；三、室内采暖形式包括：散热器供暖、地面辐射供暖、其他；四、热计量方式包括：户用热计量表法、热分配计法、温度法、楼栋热量表法、其他；五、系统调节装置包括：静态水力平衡阀、自力式流量控制阀、自力式压差控制阀、散热器恒温阀、其他；六、空调冷热源类型包括：压缩式冷水（热泵）机组、吸收式冷水机组、分体式房间空调器、多联机、区域集中供冷、独立冷热源集中供冷、其他；七、热水供应方式包括：集中式、分散式；八、热水利用用能类型包括：电、燃气、太阳能、蒸汽、其它；九、本建筑的节能率与建筑节能标准比较情况包括：优于标准规定、满足标准规定、不符合标准规定。

原材料（设备）合格证、试验报告汇总表（附表5）工程名称：材料品种：共页第页质量检查员：监理工程师：分项工程质量验收汇总表（附表6）编号：墙体节能工程饰面层的基层及面层检验批质量验收记录（附表7）编号：节能工程质量隐蔽验收记录（附表8）JN统表编号：建议图片资料单独汇总，同一隐蔽验收项目的不同隐蔽验收内容可对应同一图片。

佛山市民用建筑节能专项验收申请表（附表9）年月日建筑节能分部工程质量控制资料核查记录（附表10）注：工程验收前，监理（建设）单位应对相应资料进行核查，核查人填写核查意见并签字；对资料齐全、结果符合要求的，结论中填写“资料完整”。

附件：建筑节能质量验收资料组卷目录及表格目录建筑节能工程概况表节能分部工程开工报告本报告一式四份,经建设单位、施工单位盖章后，各自留一份,开工后3天内报上管部门、公司各一份。

分项工程质量技术交底卡专业技术负责人：交底人：接受人：注：按照《建筑节能工程施工质量验收规范》的划分，节能分项工程，即下划线处的填写内容应该为墙体节能工程、幕墙节能工程、门窗节能工程、屋面节能工程、地面节能工程、采暖节能工程、通风与空气调节节能工程、空调与采暖系统的冷热源及管网节能工程、配电与照明节能工程、监测与控制节能工程。

施工、销售现场公示内容填表内容说明：一、本表所填内容应与建筑节能报审表、经审查合格的节能设计文件一致；二、门窗类型包括：断热桥铝合金中空玻璃窗、断热桥铝合金Low-E中空玻璃窗、塑钢中空玻璃窗、塑钢Low-E中空玻璃窗、塑钢单层玻璃窗、其他；三、室内采暖形式包括：散热器供暖、地面辐射供暖、其他；四、热计量方式包括：户用热计量表法、热分配计法、温度法、楼栋热量表法、其他；五、系统调节装置包括：静态水力平衡阀、自力式流量控制阀、自力式压差控制阀、散热器恒温阀、其他；六、空调冷热源类型包括：压缩式冷水（热泵）机组、吸收式冷水机组、分体式房间空调器、多联机、区域集中供冷、独立冷热源集中供冷、其他；七、热水供应方式包括：集中式、分散式；八、热水利用用能类型包括：电、燃气、太阳能、蒸汽、其它；九、本建筑的节能率与建筑节能标准比较情况包括：优于标准规定、满足标准规定、不符合标准规定。

.原材料（设备）合格证、试验报告汇总表（附表5）质量检查员：监理工程师：--分项工程质量验收汇总表（附表6）编号：墙体节能工程饰面层的基层及面层检验批质量验收记录（附表7）编号：节能工程质量隐蔽验收记录（附表8）JN统表编号：佛山市民用建筑节能专项验收申请表（附表9）建筑节能分部工程质量控制资料核查记录（附表10）注：工程验收前，监理（建设）单位应对相应资料进行核查，核查人填写核查意见并签字；对资料齐全、结果符合要求的，结论中填写“资料完整”。

建筑节能分部工程质量验收表
注：此表一式六份。

表分项工程质量验收汇总表
表查验批/分项工程质量验收表编号：
注：1.资料目录中未包括内容由资料员填加。

2.资料目录“备注”栏目填写检测报告等文件编号。

可再生能源分项工程技术资料目录
注：1.资料目录中未包括内容由资料员填加。

2.资料目录“备注”栏目填写检测报告等文件编号。

管道（设备）强度、周密性实验记录
屋面淋水或蓄水实验记录
管道（设备）强度、周密性实验记录
系统集热性能查验记录
太阳能热水系统调试和试运行记录。

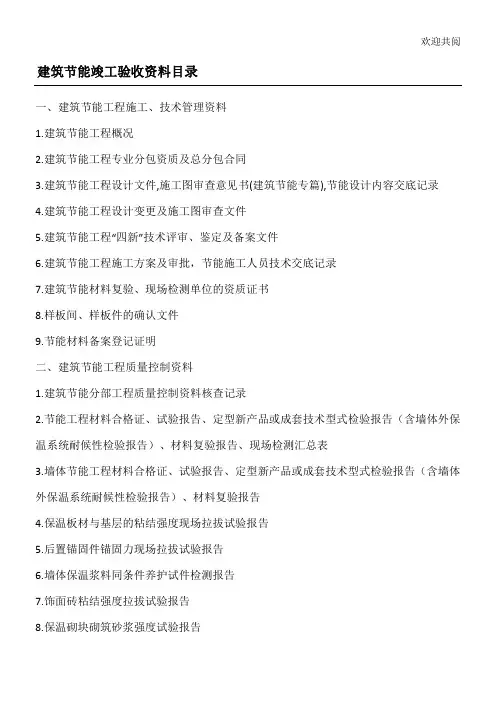

欢迎共阅建筑节能竣工验收资料目录一、建筑节能工程施工、技术管理资料1.建筑节能工程概况2.建筑节能工程专业分包资质及总分包合同3.建筑节能工程设计文件,施工图审查意见书(建筑节能专篇),节能设计内容交底记录4.5.6.7.8.9.1.2.3.4.保温板材与基层的粘结强度现场拉拔试验报告5.后置锚固件锚固力现场拉拔试验报告6.墙体保温浆料同条件养护试件检测报告7.饰面砖粘结强度拉拔试验报告8.保温砌块砌筑砂浆强度试验报告9.隔热型材力学性能和热变形性能试验报告10.幕墙玻璃的质量证明文件和复验报告11.幕墙工程材料、构件质量证明文件和复验报告12.幕墙气密性能检测报告13.外门窗材料质量证明文件和复验报告14.15.16.17.18.19.20.21.22.23.24.25.26.27.外窗气密性现场实体检测报告28.采暖、通风、空调、配电与照明系统性能检测报告29.风管及系统严密性检验记录30.现场组装的组合式空调机组的漏风量测试记录31.设备单机运转及调试记录32.系统联合试运转及调试记录33.系统节能性能检测报告三、建筑节能分部工程质量验收资料1.建筑节能分部工程质量记录2.墙体节能分项工程质量验收记录3.4.5.6.7.8.9.10.11.12.13.14.15.16.屋面节能分项工程质量验收记录17.屋面节能分项工程隐蔽验收记录18.屋面节能检验批/分项工程质量验收记录19.地面节能分项工程质量验收记录20.地面节能分项工程隐蔽验收记录21.地面节能检验批/分项工程质量验收记录22.采暖节能分项工程质量验收记录23.采暖节能分项工程隐蔽验收记录24.采暖节能检验批/分项工程质量验收记录25.通风与空调节能分项工程质量验收记录26.27.28.29.30.31.32.33.34.35.36.。

第九章建筑节能工程施工质量验收本章主要介绍建筑节能工程施工质量验收内容，依据国家标准《建筑节能工程施工质量验收规范》（GB50411—2007）和江苏省地方标准《建筑节能工程施工质量验收规程》(DGJ32/J19—2007)编写。

党和政府高度重视建筑节能工作，为了推动建筑节能工作的开展,2006年国务院下发了《关于加强节能工作的决定》[国发（2006）28号］。

决定认为：能源问题已经成为制约经济和社会发展的重要因素，要从战略和全局的高度，充分认识做好能源工作的重要性,高度重视能源安全,实现能源的可持续发展。

解决我国能源问题，坚持开发与节约并举、节约优先的方针，大力推进节能降耗，提高能源利用效率.节能是缓解能源约束,减轻环境压力，保障经济安全，是一项长期的战略任务。

为了贯彻国务院的决定，由中国建筑科学研究院会同有关单位共同编制了《建筑节能工程施工质量验收规范》GB50411-2007，于2007年1月16日发布，自2007年10月1日起实施。

江苏省依据国家新颁布的验收规范，修订了原来的地方标准（DGJ32/J19-2006），编制发布《建筑节能工程施工质量验收规程》(DGJ32/J19—2007），自2007年11月1日起实施。

第一节概述9.1。

1 《建筑节能工程施工质量验收规范》（GB50411—2007)的主要内容和特点：1、《规范》的主要内容为:1)总则；2)术语;3）基本规定；4）墙体节能工程；5)幕墙节能工程;6)门窗节能工程；7）屋面节能工程；8）地面节能工程;9)采暖节能工程;10）通风与空调节能工程；11）空调与采暖系统冷热源及管网节能工程；12）配电与照明节能工程;13）监测与控制节能工程；14）建筑节能工程现场实体检验；15）建筑节能分部工程质量验收；以及附录A建筑节能工程进场材料和设备的复验项目；附录B建筑节能分部、分项工程和检验批的质量验收表；附录C外墙节能构造钻芯检验方法。

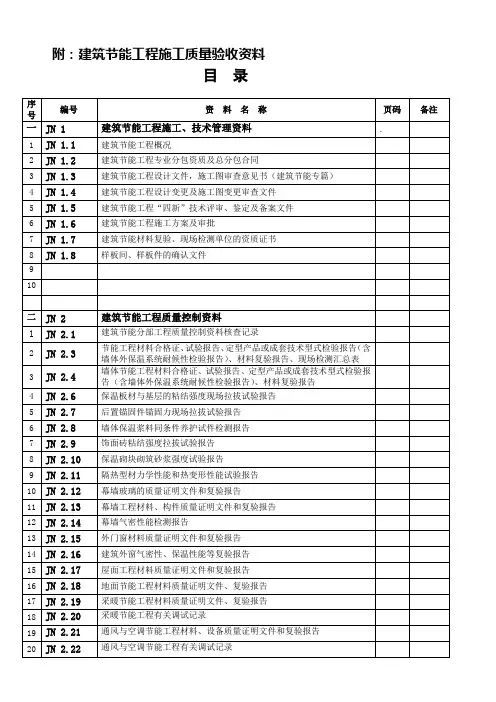

附：建筑节能工程施工质量验收资料目录序号编号资料名称页码备注一JN 1 建筑节能工程施工、技术管理资料.1 JN 1.1建筑节能工程概况2 JN 1.2 建筑节能工程专业分包资质及总分包合同3 JN 1.3 建筑节能工程设计文件，施工图审查意见书（建筑节能专篇）4 JN 1.4 建筑节能工程设计变更及施工图变更审查文件5 JN 1.5 建筑节能工程“四新”技术评审、鉴定及备案文件6 JN 1.6 建筑节能工程施工方案及审批7 JN 1.7 建筑节能材料复验、现场检测单位的资质证书8 JN 1.8 样板间、样板件的确认文件910二JN 2建筑节能工程质量控制资料1 JN 2.1 建筑节能分部工程质量控制资料核查记录2 JN 2.3节能工程材料合格证、试验报告、定型产品或成套技术型式检验报告（含墙体外保温系统耐候性检验报告）、材料复验报告、现场检测汇总表3 JN 2.4墙体节能工程材料合格证、试验报告、定型产品或成套技术型式检验报告（含墙体外保温系统耐候性检验报告）、材料复验报告4 JN 2.6保温板材与基层的粘结强度现场拉拔试验报告5 JN 2.7后置锚固件锚固力现场拉拔试验报告6 JN 2.8墙体保温浆料同条件养护试件检测报告7 JN 2.9饰面砖粘结强度拉拔试验报告8 JN 2.10保温砌块砌筑砂浆强度试验报告9 JN 2.11隔热型材力学性能和热变形性能试验报告10 JN 2.12幕墙玻璃的质量证明文件和复验报告11 JN 2.13幕墙工程材料、构件质量证明文件和复验报告12 JN 2.14幕墙气密性能检测报告13 JN 2.15外门窗材料质量证明文件和复验报告14 JN 2.16建筑外窗气密性、保温性能等复验报告15 JN 2.17屋面工程材料质量证明文件和复验报告16 JN 2.18地面节能工程材料质量证明文件、复验报告17 JN 2.19采暖节能工程材料质量证明文件、复验报告18 JN 2.20采暖节能工程有关调试记录19 JN 2.21通风与空调节能工程材料、设备质量证明文件和复验报告20 JN 2.22通风与空调节能工程有关调试记录21 JN 2.23空调与采暖系统冷热源及管网节能工程材料、设备质量证明文件和复验报告22 JN 2.24空调与采暖系统冷热源及管网节能工程有关调试记录23 JN 2.25配电与照明节能工程材料、设备质量证明文件和复验报告24 JN 2.26监测与控制节能工程材料、设备质量证明文件和相关技术资料25 JN 2.27建筑节能工程围护结构的传热系数检验报告（热工性能现场检测报告）26 JN 2.28外墙节能构造钻芯检验报告27 JN 2.29外窗气密性现场实体检测报告28 JN 2.30采暖、通风、空调、配电与照明系统性能检测报告29 JN 2.31风管及系统严密性检验记录30 JN 2.32现场组装的组合式空调机组的漏风量测试记录31 JN 2.33设备单机试运转及调试记录32 JN 2.34系统联合试运转及调试记录33 JN 2.35系统节能性能检测报告343536三JN 3建筑节能分部工程质量验收资料1 JN 3.1 建筑节能分部工程质量验收记录2 JN统表1墙体节能分项工程质量验收记录3 JN统表2墙体节能分项工程隐蔽验收记录4 JN 3.2 墙体节能检验批/分项工程质量验收5 JN 3.2.1聚苯板外保温系统墙体节能检验批/分项工程质量验收记录6 JN 3.2.2保温浆料保温系统墙体节能检验批/分项工程质量验收记录7 JN 3.2.3聚氨酯发泡外保温墙体节能检验批/分项工程质量验收记录8 JN 3.2.4保温装饰板外保温系统墙体节能检验批/分项工程质量验收记录9 JN 3.2.5墙体自保温墙体节能检验批/分项工程质量验收记录10 JN统表1幕墙节能分项工程质量验收记录11 JN统表2幕墙节能分项工程隐蔽验收记录12 JN 3.3 幕墙节能检验批/分项工程质量验收记录13 JN统表1门窗节能分项工程质量验收记录14 JN统表2门窗节能分项工程隐蔽验收记录15 JN 3.4 门窗节能检验批/分项工程质量验收记录16 JN统表1屋面节能分项工程质量验收记录17 JN统表2屋面节能分项工程隐蔽验收记录18 JN 3.5 屋面节能检验批/分项工程质量验收记录19 JN统表1地面节能分项工程质量验收记录20 JN统表2地面节能分项工程隐蔽验收记录21 JN 3.6 地面节能检验批/分项工程质量验收记录22 JN统表1采暖节能分项工程质量验收记录23 JN统表2采暖节能分项工程隐蔽验收记录24 JN 3.7 采暖节能检验批/分项工程质量验收记录25 JN统表1通风与空调节能分项工程质量验收记录26 JN统表2通风与空调节能分项工程隐蔽验收记录27 JN 3.8 通风与空调节能检验批/分项工程质量验收记录28 JN统表1空调与采暖系统冷热源及管网节能分项工程质量验收记录29 JN统表2空调与采暖系统冷热源及管网节能分项工程隐蔽验收记录30 JN 3.9 空调与采暖系统冷热源及管网节能检验批/分项工程质量验收记录31 JN统表1配电与照明节能分项工程质量验收记录32 JN统表2配电与照明节能分项工程隐蔽验收记录33 JN 3.10 配电与照明节能检验批/分项工程质量验收记录34 JN统表1监测与控制节能分项工程质量验收记录35 JN统表2监测与控制节能分项工程隐蔽验收记录36 JN 3.11 监测与控制节能检验批/分项工程质量验收记录四JN 4 其它1建筑节能工程概况表表JN1.1工程名称苏州沃伦韦尔新建厂区工程建设单位苏州沃伦韦尔高新技术有限公司节能分项工程开工、完工日期，系统构造、制式和基本做法墙体200厚混凝土空心砖、20厚1：3水泥砂浆找平、3厚专用胶粘剂、30厚HX隔离式防火保温层、界面剂一道、16#25*25低碳冷拔钢丝网一层、5厚聚合物抹面抗裂砂浆、外墙面砖。

泰伯花苑五期3#房节能资料江苏富源广建设发展有限公司建筑节能工程概况表表JN1.1工程名称泰伯花苑五期3#房建设单位梅村街道办事处节能分项工程开工、完工日期，系统构造、制式和基本做法墙体开完工日期2009年10月至2010年12月，外墙采用挤塑保温板基本做法：水泥砂浆面层界面剂一道刷在挤塑板贴面上，20厚挤塑保温板贴面层，界面剂一道刷在挤塑板上，5厚聚合物砂浆，耐碱网格布一层。

幕墙门窗屋面开完工日期2009年9月-2010年12月，采用挤塑聚苯乙烯保温板系统40厚地面采暖通风与空调空调与采暖系统冷热源及管网配电与照明监测与控制施工单位项目技术负责人：2010年 11 月30 日总监理工程师：年月日建筑节能分部工程质量控制资料核查记录表JN2.1工程名称泰伯花苑五期3#房施工单位江苏富源广建设发展有限公司序号资料名称份数核查意见核查人1 管理资料设计文件、图纸会审记录和洽商2 建筑节能工程设计变更及施工图变更审查文件3 建筑节能工程施工技术方案 14围护结构主要材料、设备和构件的质量证明文件（出厂检验报告）、进场检验记录、型式检验报告（含墙体外保温系统耐候性检验报告）、进场复验报告65 隐蔽工程验收记录和相关图像资料 56 分项工程质量验收记录 57 建筑围护结构节能构造现场实体检验记录 28 外窗气密性现场检测报告9 热工性能现场检测检测报告10设备安装主要材料、设备和构件的质量证明文件、进场检验记录、进场复验报告11 隐蔽工程验收记录和相关图像资料12 分项工程质量验收记录13 风管及系统严密性检验记录14 现场组装的组合式空调机组的漏风量测试记录15 设备单机试运转及调试记录16 系统联合试运转及调试记录17 系统节能性能检验报告18 其他对工程质量有影响的重要技术资料核查结论总监理工程师：(建设单位项目负责人)年月日施工单位项目经理：2010年 11 月 30 日注：工程验收前，监理（建设）单位应对相应资料进行核查，核查人填写核查意见并签字；对资料齐全、结果符合要求的，结论中填写“资料完整”。

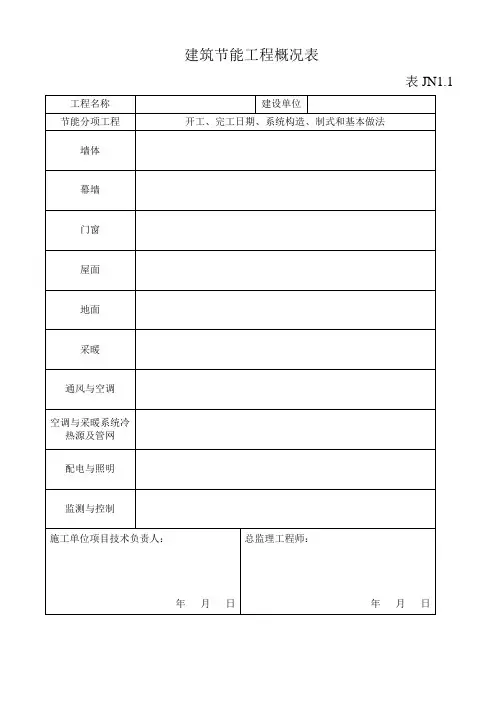

建筑节能工程概况表
表JN1.1
建筑节能分部工程质量控制资料核查记录
表JN2.1
注：工程验收前，监理（建设）单位应对相应资料进行核查，核查人填写核查意见并签字；对资料齐全、结果符合要求的，结论中写“资料完整”。

材料和设备进场验收记录
表JN2.2
保温隔热材料厚度检测记录
表JN2.5
建筑节能分部工程质量验收记录JN3.1
屋面工程质量验收记录
JN统表1
外墙保温节能工程质量隐蔽验收记录
JN统表2
聚苯板外保温系统墙体节能工程检验批/分项工程验收记录JN3.2.1
保温浆料系统墙体节能工程检验批/分项工程验收记录JN3.2.2
聚氨脂发泡外保温系统墙体节能工程检验批/分项工程验收记录JN3.2.3
保温装饰板外保温系统墙体节能工程检验批/分项工程验收记录JN3.2.4
墙体自保温系统墙体节能工程检验批/分项工程验收记录JN3.2.5。
