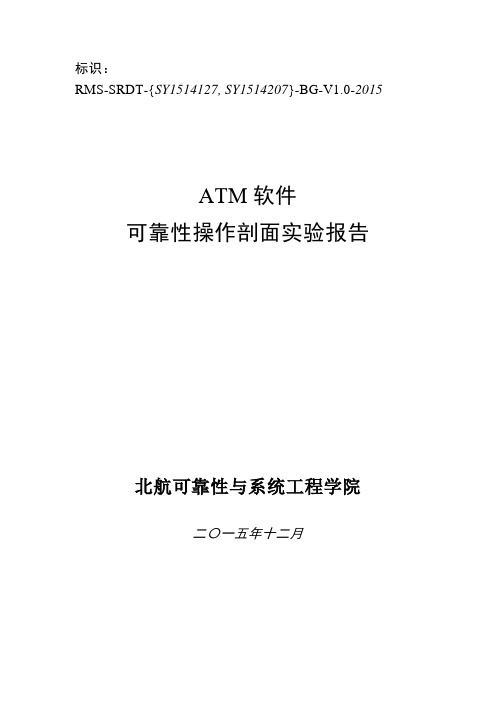

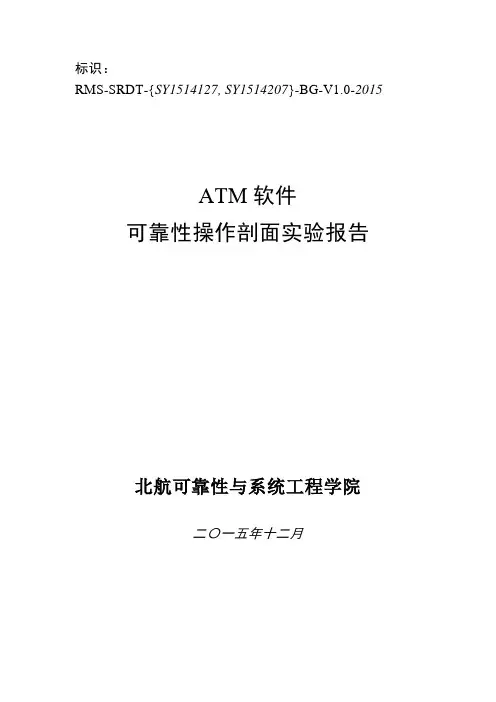

标识：RMS-SRDT-{SY1514127, SY1514207}-BG-V1.0-2015ATM软件可靠性操作剖面实验报告北航可靠性与系统工程学院二〇一五年十二月ATM软件可靠性操作剖面实验报告编写：林烨 (SY1514127)日期:12月30日校对：王洋洋(SY1514207)日期:12月30日目录1. 系统建模 (2)2.确定操作剖面 (2)3. 确定输入变量 (3)3.1插卡 (3)3.2输入密码 (4)3.3取款 (5)3.4查询余额 (5)3.5转账 (6)3.6存款 (7)3.7修改密码 (9)3.8退卡 (10)4. 对操作进行离散描述 (10)4.1插卡 (10)4.2转账 (11)5.生成测试用例 (14)6.经验总结 (14)1.系统建模被测系统为ATM系统，操作者为用户。
根据生活经验可以知道，用户和ATM系统是双向的关系。
因此，为了是我们的实验更具有工程实践意义和实际参考价值，ATM系统与用户的关系建模如图1所示：图1 ATM系统与用户的关系建模2.确定操作剖面按照需求规格说明书并结合生活经验，本小组确定用户对系统的9个操作，它们分别是：插卡、存款、取款、查询余额、修改密码、转账、缴纳手机费、挂失、和退卡，并根据现实生活的经验分别为每个操作赋予一定的概率。
例如，人们在ATM机上一般较多地执行取款和查询操作，而挂失和修改密码的操作相对较少，所以，我们分别赋予“取款”、“转账”和“查询余额”较高的概率0.2，而分别赋予“挂失”和“修改密码”较小的概率0.05。
最终生成的操作剖面如图2所示。
图2 操作剖面的确定3.确定输入变量根据9个操作建立14个变量，其中“转账”操作包括“输入密码”、“被转账对方账户”和“转账金额”三个变量；“缴纳手机费”操作包括“输入密码”、“手机号”和“缴纳的手机费用”三个变量。
所有“输入密码”变量均为同一个，具体设置见3.2。
3.1插卡插卡操作有两个变量，即“插卡”与“输入卡号”。
