武汉理工大学电工与电子C2011春考卷

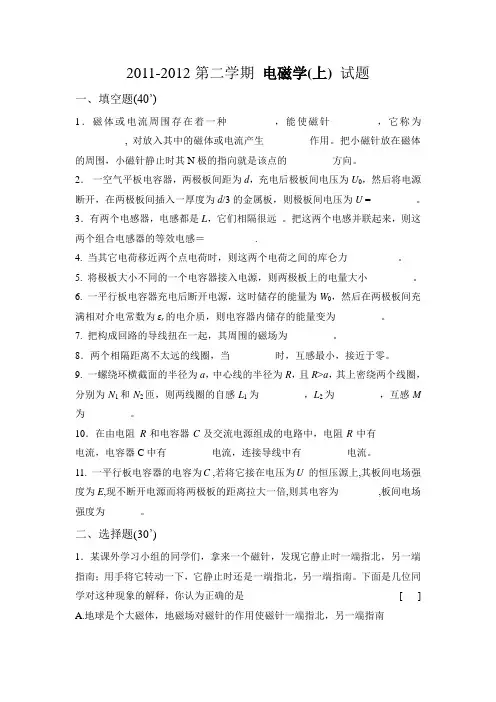

2011-2012第二学期电磁学(上)试题一、填空题(40’)1．磁体或电流周围存在着一种_________，能使磁针_________，它称为__________, 对放入其中的磁体或电流产生_________作用。

把小磁针放在磁体的周围，小磁针静止时其N极的指向就是该点的_________方向。

2．一空气平板电容器，两极板间距为d，充电后极板间电压为U0，然后将电源断开，在两极板间插入一厚度为d/3的金属板，则极板间电压为U =_________。

3．有两个电感器，电感都是L，它们相隔很远。

把这两个电感并联起来，则这两个组合电感器的等效电感＝__________.4. 当其它电荷移近两个点电荷时，则这两个电荷之间的库仑力_________ 。

5. 将极板大小不同的一个电容器接入电源，则两极板上的电量大小_________。

6. 一平行板电容器充电后断开电源，这时储存的能量为W0，然后在两极板间充满相对介电常数为εr的电介质，则电容器内储存的能量变为_________。

7. 把构成回路的导线扭在一起，其周围的磁场为_________。

8．两个相隔距离不太远的线圈，当_________时，互感最小，接近于零。

9. 一螺绕环横截面的半径为a，中心线的半径为R，且R>a，其上密绕两个线圈，分别为N1和N2匝，则两线圈的自感L1为_________，L2为_________，互感M 为_________。

10．在由电阻R和电容器C及交流电源组成的电路中，电阻R中有_________电流，电容器C中有_________电流，连接导线中有_________电流。

11. 一平行板电容器的电容为C ,若将它接在电压为U的恒压源上,其板间电场强度为E,现不断开电源而将两极板的距离拉大一倍,则其电容为________,板间电场强度为_______。

二、选择题(30’)1．某课外学习小组的同学们，拿来一个磁针，发现它静止时一端指北，另一端指南；用手将它转动一下，它静止时还是一端指北，另一端指南。

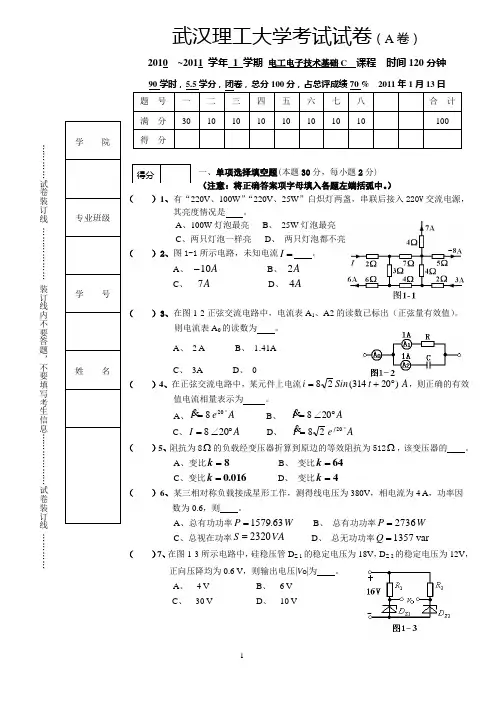

…………试卷装订线………………装订线内不要答题，不要填写考生信息………………试卷装订线…………武汉理工大学考试试卷（A卷）2010 ~2011 学年1 学期电工电子技术基础C 课程时间120分钟一、单项选择填空题(本题30分，每小题2分)（注意：将正确答案项字母填入各题左端括弧中。

）（）1、有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是。

A、100W灯泡最亮B、25W灯泡最亮C、两只灯泡一样亮D、两只灯泡都不亮（）2、图1-1所示电路，未知电流=I。

A、A10-B、A2C、A7D、A4（）3、在图1-2正弦交流电路中，电流表A1、A2的读数已标出（正弦量有效值）。

则电流表A0的读数为。

A、2 AB、1.41AC、3AD、0（）4、在正弦交流电路中，某元件上电流AtSini)20314(28︒+=，则正确的有效值电流相量表示为。

A、AeI︒=208B、AI︒∠=208C、AI︒∠=208D、AeI j︒=2028（）5、阻抗为8Ω的负载经变压器折算到原边的等效阻抗为512Ω，该变压器的。

A、变比8=k B、变比64=kC、变比016.0=k D、变比4=k（）6、某三相对称负载接成星形工作，测得线电压为380V，相电流为4 A，功率因数为0.6，则。

A、总有功功率WP63.1579=B、总有功功率WP2736=C、总视在功率VAS2320=D、总无功功率var1357=Q（）7、在图1-3所示电路中，硅稳压管D Z 1的稳定电压为18V，D Z 2的稳定电压为12V，正向压降均为0.6 V，则输出电压|V O|为。

A、 4 VB、 6 VC、30 VD、10 V（ ）8、为了提高电路的功率因数，人们常在电感性负载的 。

A 、两端并联适当容量的电容器B 、支路串联电容器C 、并联任意容量的电容器D 、两端并联电阻（ ）9、晶体三极管具有电流放大作用的外部条件是：发射结加 偏置，集电结加 ______偏置。

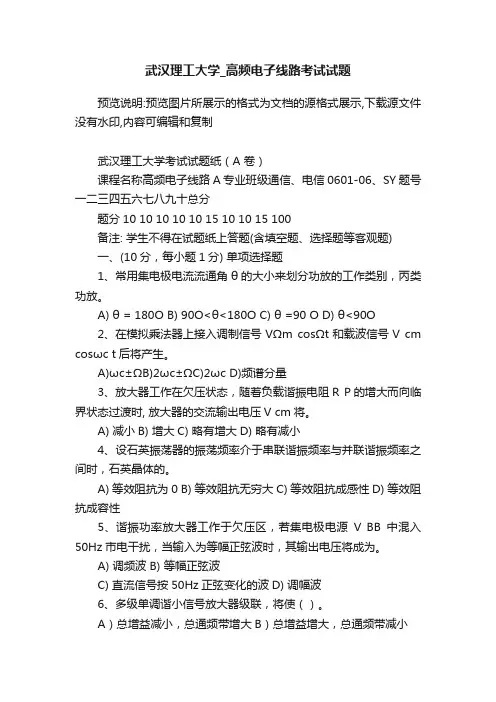

武汉理工大学_高频电子线路考试试题预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制武汉理工大学考试试题纸（A 卷）课程名称高频电子线路A 专业班级通信、电信0601-06、SY 题号一二三四五六七八九十总分题分10 10 10 10 10 15 10 10 15 100备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)一、(10分，每小题1分) 单项选择题1、常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放。

A) θ = 180O B) 90O<θ<180O C) θ =90 O D) θ<90O2、在模拟乘法器上接入调制信号VΩm cosΩt和载波信号V cm cosωc t后将产生。

A)ωc±ΩB)2ωc±ΩC)2ωc D)频谱分量3、放大器工作在欠压状态，随着负载谐振电阻R P的增大而向临界状态过渡时, 放大器的交流输出电压V cm将。

A) 减小B) 增大C) 略有增大D) 略有减小4、设石英振荡器的振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体的。

A) 等效阻抗为0 B) 等效阻抗无穷大C) 等效阻抗成感性D) 等效阻抗成容性5、谐振功率放大器工作于欠压区，若集电极电源V BB中混入50Hz市电干扰，当输入为等幅正弦波时，其输出电压将成为。

A) 调频波 B) 等幅正弦波C) 直流信号按50Hz正弦变化的波D) 调幅波6、多级单调谐小信号放大器级联，将使（）。

A）总增益减小，总通频带增大B）总增益增大，总通频带减小C）总增益增大，总通频带增大D）总增益减小，总通频带减小7、SSB信号的检波可采用（）。

A）小信号检波B）大信号检波C）同步检波D）以上三种均可8、调幅、检波和混频电路的实质都是（）。

A）频谱的非线性搬移B）频谱的线性搬移C）相位变换D) 以上三种均可9、调幅接收机采用AFC电路的作用（）。

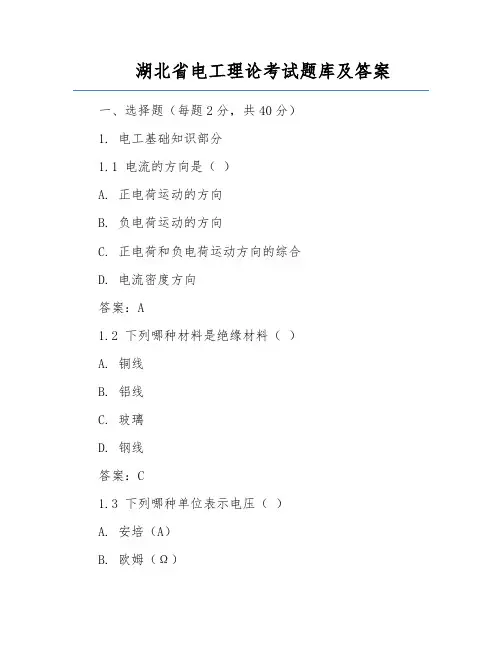

湖北省电工理论考试题库及答案一、选择题（每题2分，共40分）1. 电工基础知识部分1.1 电流的方向是（）A. 正电荷运动的方向B. 负电荷运动的方向C. 正电荷和负电荷运动方向的综合D. 电流密度方向答案：A1.2 下列哪种材料是绝缘材料（）A. 铜线B. 铝线C. 玻璃D. 钢线答案：C1.3 下列哪种单位表示电压（）A. 安培（A）B. 欧姆（Ω）C. 瓦特（W）D. 伏特（V）答案：D1.4 电阻的单位是（）A. 安培（A）B. 欧姆（Ω）C. 瓦特（W）D. 伏特（V）答案：B1.5 在串联电路中，下列哪个参数相等（）A. 电流B. 电压C. 功率D. 阻值答案：A2. 电工技能部分2.1 使用万用表测量电阻时，下列哪个操作是错误的（）A. 选择合适的电阻挡位B. 将红黑表笔短接，调整零位C. 将万用表正负极接到电阻两端D. 测量时，手不要触摸表笔的金属部分答案：C2.2 下列哪种操作可以减少触电事故的发生（）A. 使用绝缘手套B. 使用绝缘鞋C. 使用绝缘棒D. A、B、C都是答案：D2.3 下列哪种设备属于低压设备（）A. 变压器B. 低压开关C. 低压配电柜D. 电动机答案：B2.4 下列哪种故障属于短路故障（）A. 断路B. 短路C. 接地D. 相间短路答案：B2.5 下列哪种设备可以用于保护线路过载（）A. 断路器B. 熔断器C. 交流接触器D. A、B、C都可以答案：D3. 电机与变压器部分3.1 下列哪种电机属于交流电机（）A. 交流异步电机B. 直流电机C. 交流同步电机D. A、C都是答案：D3.2 下列哪种电机属于无刷电机（）A. 交流异步电机B. 交流同步电机C. 直流电机D. 无刷直流电机答案：D3.3 变压器的工作原理是（）A. 电磁感应B. 电流感应C. 磁通感应D. 电压感应答案：A3.4 下列哪种变压器是升压变压器（）A. 降压变压器B. 升压变压器C. 隔离变压器D. 自耦变压器答案：B3.5 下列哪种设备可以用于补偿无功功率（）A. 电容器B. 电感器C. 变压器D. 电动机答案：A二、判断题（每题2分，共30分）1. 电工基础知识部分1.1 电流的方向是由正电荷向负电荷流动的方向。

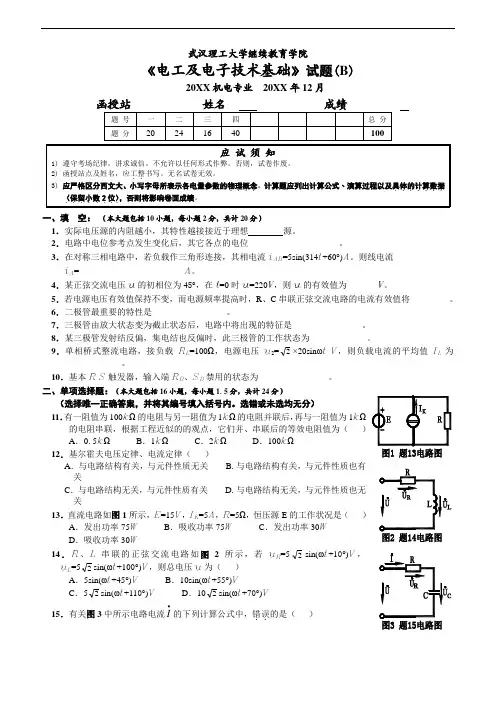

武汉理工大学继续教育学院《电工及电子技术基础》试题(B)20XX机电专业20XX年12月____________一、填空：（本大题包括10小题，每小题2分，共计20分）1．实际电压源的内阻越小，其特性越接接近于理想________源。

2．电路中电位参考点发生变化后，其它各点的电位_______________________。

3．在对称三相电路中，若负载作三角形连接，其相电流i AB=5sin(314t+60°)A。

则线电流i A=________________________A。

4．某正弦交流电压u的初相位为45°，在t=0时u=220V，则u的有效值为_______V。

5．若电源电压有效值保持不变，而电源频率提高时，R、C串联正弦交流电路的电流有效值将_________。

6．二极管最重要的特性是_________________。

7．三极管由放大状态变为截止状态后，电路中将出现的特征是________________。

8．某三极管发射结反偏，集电结也反偏时，此三极管的工作状态为_____________。

9．单相桥式整流电路，接负载R L=100Ω，电源电压u2=2×20sinωt V，则负载电流的平均值I L为_____________。

10．基本R-S触发器，输入端R D、S D禁用的状态为________________。

二、单项选择题：（本大题包括16小题，每小题1.5分，共计24分）（选择唯一正确答案，并将其编号填入括号内。

选错或未选均无分）11．有一阻值为100kΩ的电阻与另一阻值为1kΩ的电阻并联后，再与一阻值为1kΩ的电阻串联，根据工程近似的的观点，它们并、串联后的等效电阻值为（）A．0.5kΩB．1kΩC．2kΩD．100kΩ12．基尔霍夫电压定律、电流定律（）A．与电路结构有关，与元件性质无关B.与电路结构有关，与元件性质也有关C．与电路结构无关，与元件性质有关D.与电路结构无关，与元件性质也无关13．直流电路如图1所示，E=15V，I K=5A，R=5Ω，恒压源E的工作状况是（）A．发出功率75W B．吸收功率75W C．发出功率30WD．吸收功率30W14．R、L串联的正弦交流电路如图2所示，若u R=52sin(ωt+10°)V，u L=52sin(ωt+100°)V，则总电压u为（）A．5sin(ωt+45°)V B．10sin(ωt+55°)VC．52sin(ωt+110°)V D．102sin(ωt+70°)V15．有关图3中所示电路电流•I的下列计算公式中，错误．．的是（）图1 题13电路图A ．R U R •B ．Cj UC ω•C ．•C U C j ωD ．)1(Cj R U ω+•16．负载为△连接的三相对称电路，若每相负载有功功率为30W ，则三相有功功率为（ ）A ．0B ．303WC ．90WD ．903W 17．三相异步电动机的电磁转矩T 与（ ）A ．定子电流成反比B ．定子电压成正比C ．定子电压平方成反比D ．定子电压平方成正比18．在掺杂半导体中，少数载流子的浓度主要取决于（ ）A ．杂质浓度B ．掺杂工艺C ．晶体缺欠D ．温度 19．PN 结的空间电荷的组成是（ ）A ．正离子与电子B ．负离子与空穴C ．正离子与负离子D ．电子与空穴 20．PN 结未加外部电压时，扩散电流与漂移电流是（ ）A ．只有扩散电流没有漂移电流B ．只有漂移电流没有扩散电流C ．扩散电流与漂移电流均存在，且前者大于后者D ．扩散电流与漂移电流均存在，且相等 21．锗二极管的死区电压约为（ ）A ．0.1 V 左右B ．0.3 V 左右C ．0.5 V 左右D ．0.7 V 左右22．PNP 型与NPN 型三极管主要区别为（ ）A ．必需由两种不同材料（硅、锗）制造B ．必需掺杂不同的元素C ．N 区与P 区的位置安排不同D ．掺杂的浓度不同 23．处于放大状态的三极管，其发射结（e 结）及集电结（c 结）的偏置情况为（ ）A ．c 结反偏，e 结正偏B ．c 结正偏，e 结反偏C ．c 结正偏，e 结正偏D ．c 结反偏，e 结反偏 24．对半导体三极管而言，不正确的说法是（ ）A ．三极管的参数β与温度有关B ．硅材料只能制造NPN 型三极管C ．三极关在放大状态时，e 结为正偏，c 结为反偏D ．三极管的参数I CEO 与温度有关 25．单相桥式整流电路，交流电源U 2=20V ，工作中突然发生一只二极管脱焊，则输出电压U L 等于（ ）A ．20VB ．18VC ．10VD ．9V 26．表示基本触发器的置0端的文字符号为（ ）A ．S DB ．R DC ．QD ．__Q三、简 析 题：（本大题包括4小题，每小题4分，共计16分）27．通常电灯开得愈多，总负载电阻愈大还是愈少，为什么？28．在图4所示正弦交流电路中，若电源角频率ω=1000 ra d ∕ s ，R =100Ω，欲使输出电压u 2超前输入电压u 1的相位角为60°，则电感L 应取多大值？ 29．在图5所示电路中，E =5V ，R =5k Ω，试分析并分别求出图5（a ）、(b )、（c ）各图中电流表（即mA 表）的读数。

（C ）C L R /2= 题三图如图所示，换路前已处于稳态，t=0时开关闭合，试求换路后的电容两端电压题四图题五图武汉理工大学教务处（A 卷）一、填空题（每空1分，共16分）1. －1A 、2V 、1A2. 1000 、 3π 、503. 电压、电流4. 滞后 、容性5. N1/N2、N2/N16. 改变电源相序7.变电源频率f 、变电机极数P 、变转差率S二、单选题（每题2分，共20分）1～5：A B B D C 6～10：A B A A C 三、（10分）解：c 点电位为Vc=1×10=10V （3分）b 点与c 点电位差为U bc =4×3/（4+2）=2V ，故Vb=Vc+U bc =12V （4分） a 点电位为Va=Vb-3=9V （3分） 四、（12分）解：（1）开关未闭合时，电路处于稳态，计算)0(-C U 如图3.1所示，Uab ＝20V ，故101020)0(=-=-C U V （3分） （2）根据换路定则，)0()0(-=+C C U U ＝10V （2分） （3）当电路再次进入稳态后，)(∞C U如图4.2所示，)(∞C U ＝20×（1/4）-10=-5V （3分）(4)等效电阻R ＝10K Ω，故时间常数RC ＝10K Ω×10μF=0.1s （2分） 根据三要素法，可得t C e t U 10155)(-+-=V 。

（2分） 五、（12分）解：（1）求开路电压Uab 。

如图5.1所示电路。

Uab ＝16V （4分） （2）等效电阻R0＝8Ω,如图5.2所示。

（4分） （3）I ＝Uab/(R0+24)=0.5A ，如图5.3所示，（4分）六、（15分）解：由已知条件可知，︒∠=0380ABU V ，s rad /314=ω，则 A 、B 、C 相电压分别为︒-∠=30220A U V ，︒-∠=150220B U V ，︒+∠=90220C U V ，（3分） Ω=⨯⨯==-10108.313143L X L ω，Ω=⨯⨯==-10)10318314/(1)/(16C X C ω（3分）︒-∠==3022/R U I A A A ，︒-∠=-=6022)/(C B B jX U I A ，︒∠==022)/(LC C jX U I A ，（3分） 图4.1 t ＝0－等效电路A I I I I CB A N 3060-∠=++=∙∙∙∙（2分） 相量图如下图所示。

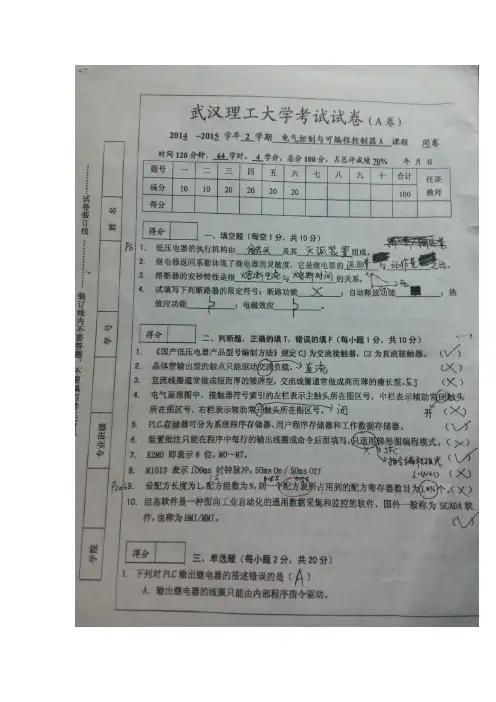

一、填空1. 低压电器的执行机构由及其组成。

2. 继电器返回系数体现了继电器的灵敏度，它是继电器的与之比。

3. 熔断器的安秒特性是指与的关系。

4.试填写下列断路器的限定符号：断路功能；自动释放功能；热效应功能；电磁效应。

二、判断1.《国产低压电器产品型号编制方法》规定CJ为交流接触器，CZ为直流接触器。

（）2. 晶体管输出型的触点只能驱动交流负载。

（）3. 直流线圈通常做成短而厚的矮胖型，交流线圈通常做成高而薄的瘦长型。

（）4. 电气原理图中，接触器符号索引的左栏表示主触头所在图区号，中栏表示辅助常闭触头所在图区号，右栏表示辅助常开触头所在图区号。

（）5. PLC存储器可分为系统程序存储器、用户程序存储器和工作数据存储器。

（）6. 装置批注只能在程序中每行的输出线圈或命令后面填写，只适用梯形图编程模式。

（）7. K2M0 即表示8 位，M0～M7。

（）8. M1013 表示100ms 时钟脉冲，50ms On / 50ms Off（）9. 设配方长度为L，配方组数为N，则一个配方表所占用到的配方寄存器数目为L*N个。

（）10. 组态软件是一种面向工业自动化的通用数据采集和监控的软件，国外一般称为SCADA软件，也称为HMI/MMI。

（）三、单选1．下列对PLC输出继电器的描述错误的是（）A．输出继电器的线圈只能由内部程序指令驱动。

B．每个输出继电器的在输出单元中都对应有唯一的常开硬触点。

C．输出继电器的线圈既可以由外部信号来驱动又可以由程序来驱动。

D．输出继电器采用八进制编号。

2．关于SET和RST指令的说法错误的是（）。

A.SET指令的目标元件为Y、M、S、T、CB.RST指令的目标元件为Y、M、S、T、C、D、V、ZC.对同一目标元件，RST和SET可多次使用D.RST和SET对同一目标元件操作，最后执行者有效3．OR指令的作用是：（）A．用于单个常开触点与某装置或区块串联连接。

B．用于单个常闭触点与某装置或区块并联连接。

电工电子技术考试试卷班级 ___________ 姓名 ______________ 学号 ______________ 成绩 _____________20 (a) 20 V (b) V (c) 0 V7、某三角形联接的纯电容负载接于三相对称电源上，已知各相容抗X c =，线 电流为10 A ，则三相视在功率( )°(a) 1 800 \A (b) 600 VA (c) 600 W8、图示电路中，R = X L = X c = 1 1,则电压表的读数为( )°9、图示正弦电路中，R=X L =10'」,U AB = U BC ,且U 与I 同相，则复阻抗Z 为( )° 一、(本大题30分)单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、在图 (a) -3 V 示电路中，已知U S = 2 V , I S = -2 A ° A 、B 两点间的电 (b) -1 V (c) -2 V压U AB 为( 示电路中，U S , I S 均为正值，其工作 (b)电流源发出功率 不发出功率 要特点是具有((b)n i 与极对 2、 在图 (a)电压源发出功率 (c)电压源和电流源都 3、 半导体二极管的 ⑻ 电流放大作用4、 旋转磁场 单向导电性 数p 和电源频 U S2题状态是( )。

(a) n i = 60 P 路 来( 5、若把电 电位比原 (a)变高 6、某三相 电源的 (c) 率f 的关 p (c) n i = 60 —n i = 60 2p 电位为一2 V 的一点改为电位参考点，则 )°(b)变低 (b) 电动势 (c)不能确定大作用)°后的电路中，各点 分 别 为 e A =20sin(314t16)V ，e B = 20 sin (314 t — 104), e c =20sin(314t - 136 ) V ，当 t = 13 s 时，该三相电动势之和为 )° A jX cL。

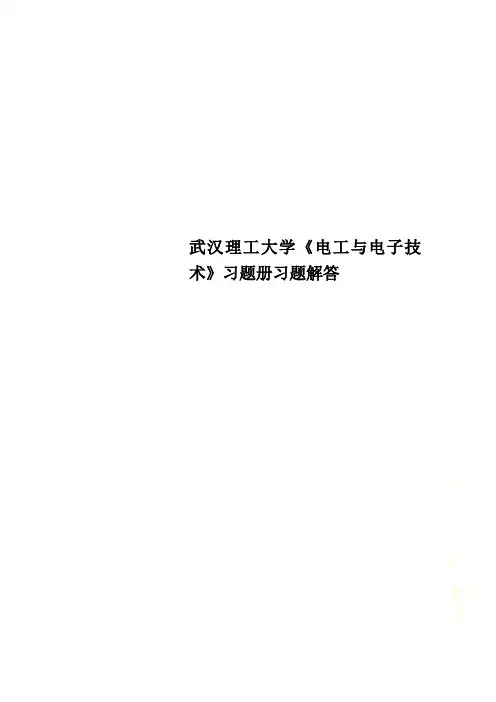

武汉理工大学《电工与电子技术》习题册习题解答电工与电子技术复习资料2电工电子教研室第一章：直流电路一、单项选择题1.如题1图，已知U=220V，I＝－1A，则元件消耗的功率P 为（ C ）A.220WB.0WC.－220WD.不能确定所示，电流I应等于（A）A.7AB.4AC.3AD.1A34*3.如题3图，V i ＝3V ，则点1的电位φ1为（ B ）A.－6VB.1.5VC.3VD.－1.5V*4. 直流电路如题4图所示，U ab ＝( C )A.－1VB.0VC.1VD.2V5．理想电流源的外接电阻逐渐增大，则它的端电压（ A ）A ．逐渐升高B ．逐渐降低C ．先升高后降低D ．恒定不变6．设60W 和100W 的电灯在220V 电压下工作时的电阻分别为R 1和R 2，则R 1和R 2的关系为（ A ）A.R 1＞R 2B.R 1=R 25C.R 1＜R 2D.不能确定*7．电路如题7图所示，开关S 从断开状态合上以后，电路中物理量的变化情况是（ A ）A.I 增加B.U 下降C.I 1减少D.I 不变*8．题8图所示电路，如电阻R 1增大，则电流表○A 的读数（ A ）A.增大B.减小C.不变D.不定*9．一个由线性电阻构成的电器，从220V 的电源吸取1000W 的功率，若将此电器接到110V 的电源上，则吸取的功率为（ A ） A.250WB.500WC.1000WD.2000W题8图 题10图610．题10图示电路中，A 、B 端电压U ＝（ A ）A.－2VB.－1VC.2VD.3V11．题11图中电流I 为 （ C ）A.1AB.2AC.-1AD.-2A*12．直流电路如题12图所示，U ab 等于（ C ）A ．－2VB ．－1VC ．1VD ．2V13．把题13图1所示的电路用题13图2所示的等效电压源代替，该等效电压源的题11图题13图7参数为( B )。

A.E 0=1V , R 0=2ΩB.E 0=2V , R 0=1ΩC.E 0=2V , R 0=0.5ΩD.E 0=1V , R 0=1Ω14．将题14图电路化简为一个电压源U S 和电阻R S 串联的最简等效电路，其中U S 和R S 分别为 （ D ）A.U S =2V ，R S =1ΩB.U S =1V ，R S =2ΩC.U S =2V ，R S =0.5ΩD.U S =1V ，R S =0.5Ω15．在题15图示电路中，已知：E=9V ，I k =6mA ，当电压源E 单独作用时，通过R L 的电流是1mA ，那么当电压源E 和电流源题15图I k共同作用时，通过电阻R L的电流I L是( A )。

学校： 班别： 考号： 姓名：错误！未找到引用源。

第1页 共2错误！未找到引用源。

第2页 共2011年春季学期10级高考班《电子技术》考试试题命题：罗仕春 考试时间：100分钟 满分：100分一、填空题：（30分）1、功率放大器按工作点在交流负载线上的位置分类有：______类功放，______类功放和_______类功放电路。

2、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量__________， 以减少__________失真。

3、带有放大环节的串联型晶体管稳压电路一般由______ 、______ 、 和_______ 四个部分组成。

4、十进制数（65）D 转换成二进制数是（__________）B 。

5、_A A += ，()A AB += 。

6、逻辑代数有三种基本运算，分别是 、 、 。

7、A+AB= ， A ·(A+B)= 。

8、单级共射放大器对信号有 和 两个作用。

9、多级放大器的几种耦合方式中，各级静态工作点相互独立的有 耦合和 耦合。

10、 负反馈能提高放大器的输入电阻， 负反馈能降低放大器的输入电阻。

11、差分放大器可以放大 信号，抑制 信号。

12、逻辑函数F=ABC+A+B+C 的逻辑值为 。

13、引起零点漂移的原因有两个：电源电压波动及 变化，解决的办法可采用 放 大器。

14、某固定偏置放大器中，实测得三极管集电极电位V C =V G ，则该放大器的三极管处于________工作状态。

15、功率放大器主要作用____________，以供给负载____________信号。

二、选择题：（15分）1、正弦波振荡器中正反馈网络的作用是：（ ）。

A.保证电路满足振幅平衡条件B.提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡 2、八位二进制数能表示十进制数的最大值是：（ ）。

A.255 B.248 C.192 3、正弦波振荡器要产生振荡必须满足：( ) A.相位平衡条件 B 振幅平衡条件 C.相位平衡及振幅平衡条件D.电路中具有选频网络 4、OCL 功放电路采用的电源是：( )A.取极性为正的直流电源B.取极性为负的直流电C.取两个电压大小相等且极性相反的正,负直流电源D.取交流电源 5、已知某逻辑门的真值表如图所示，则对应的门的逻辑符号是（ ） A. B. C. D .6、逻辑函数式Y=ABC+A +B +C +D 的逻辑值为:( ) A.ABC B.D C. 0 D. 17、已知某差动放大电路的差模放大倍数为100，共模放大倍数为2，则共模抑制比KCMR 为（ ） A .100 B. 50 C .1/50 D.1/100 8、正弦波振荡器的振荡频率f 取决于 （ ）A 、放大电路的放大倍数 B.反馈网络元件的参数 C.正反馈的强弱 D.电源电压的高低9、下图所示逻辑门电路符号中，其表示“与或非”逻辑门的是（ ）。

武汉理⼯⼤学物理c考试试题（a）定稿武汉理⼯⼤学考试试题（A 卷）课程名称⼤学物理（C ）专业班级轮机海事物管⼀、选择题（每题3分）1. 下列说法正确的是（）。

A ．加速度恒定不变时，物体的运动⽅向也不变。

B ．平均速率等于平均速度的⼤⼩C ．当物体的速度为零时，加速度必定为零D ．质点作曲线运动时，质点速度⼤⼩的变化产⽣切向加速度，速度⽅向的变化产⽣法向加速度2. ⼀物体质量为2Kg ，在合外⼒i t F)23(+=(SI)作⽤下，从静⽌出发沿⽔平X 轴作直线运动，则当t=1s 时，物体的速度V为（）。

A ．s m i /5.0B ．s m i /2C ．s m i /5.0 -D ．s m i /2-3. 频率为500Hz 机械波，波速为360m /s ，则同⼀波线上相位差为3/π的两点的距离为（）。

A ．0.24mB ．0.48mC ．0.36mD ．0.12m4. ⼀弹簧振⼦沿x 轴作谐振动，振幅为0.24m ，周期为4.0s ，开始时在平衡位置正向0.12m 处向x 轴正向运动，它回到平衡位置所需最短时间为：（） A ． 2/3 s B ． 5/3 s C ． 3/2 s D ． 3/4 s5. 在图1-5(a)和图1-5(b)中各有⼀半径相同的圆形回路L 1、L 2，圆周内有电流I 1、I 2，其分布相同，且均在真空中，但在图2中L 2回路外还有电流I 3，P 1、P 2为两圆形回路上的对应点，则（）A ．=?21L L l dB l d B ，21P P B B = B ．≠?21L L l d B l d B，21P P B B = C ．=?21L L l d B l d B ，21P P B B ≠ D ．≠?21L L l d B l d B，21P P B B ≠P 11I 2L 1图1-5(a)I 3P 21I 2L 2图1-5(b)6. 设某微观粒⼦的总能量是它的静⽌能量的K 倍，则其运动速度的⼤⼩（以c 表⽰真空中的光速）A.1c K - B. 21K Kc-C.D.( ) 7. 载有A I 10=的⼀段直导线，长m 0.1，在T B 5.1=的均匀磁场中，电流与B成?30⾓，如图1-7，则这段直导线所受的⼒为（）。

一、多选(共计30分,每题2.5分,每题答案完全一样得满分,少选、多选、错选均不得分。

)1、在线测得某三极管的三个引脚电位分别为：，则下列说法中正确的有。

A. 1、2和3脚分别是基极、集电级和发射极B. 1、2和3脚分别是基极、发射极和集电级C. 该三极管为硅管D. 该三极管为NPN管错误:【B;C;D】2、下列说法中正确的有。

A. 同一逻辑函数的任意两个最小项相与恒等于1B. 同一逻辑函数的任意两个最小项相与恒等于0C. 同一逻辑函数的所有最小项相或恒等于1D. 同一逻辑函数的所有最小项相或恒等于0错误:【B;C】3、下列关于一阶RC电路暂态响应的说法中正确的有。

A. 对未储能的电容充电过程属于零输入响应。

B. 已储能的电容放电过程属于零输入响应。

C. 对已具有初始储能的电容充电过程属于全响应。

D. 在电源激励下电容的放电过程属于全响应。

错误:【B;C;D】4、下列触发器中没有不定状态的有。

A. RS触发器B. D触发器C. JK触发器D. T触发器错误:【B;C;D】5、图1所示电路中，下列说法正确的有。

A. 电路有4个网孔B. 电路有6个节点C. 电路有8条支路D. 以上均正确错误:【A;C】6、下列说法中正确的有。

A. 理想电压源的内阻为0B. 理想电压源的内阻无穷大C. 理想电流源的内阻为0D. 理想电流源的内阻无穷大错误:【A;D】7、下列电路中具有功率放大作用的有放大电路。

A. 基本共射B. 射级偏置C. 基本共集D. 以上均不对错误:【A;B;C】8、电路分析时，参考零点的位置选择不会影响的计算结果。

A. 节点电位B. 流过元件电流C. 元件两端的电压D. 元件的功率错误:【B;C;D】9、受控电源有。

A. VCCSB. VCVSC. CCCSD. CCVS错误:【A;B;C;D】10、求戴维宁电路的等效电阻时，需将有源二端网络除源，其具体作法是。

A. 理想电压源短路B. 理想电压源开路C. 理想电流源短路D. 理想电流源开路错误:【A;D】11、半导体的基本特性有。

个人收集整理仅供参考学习一、 (10 分，每小题 1 分) 单项选择题1、常用集电极电流流通角地大小来划分功放地工作类别，丙类功放 .A) = 180O B) 90O180O C) =90 O D) 90O2、在模拟乘法器上接入调制信号VΩm cosΩt 和载波信号 V cm cosωc t 后将产生 .A) ωc±ΩB)2ωc±ΩC)2ωc D)频谱分量3、放大器工作在欠压状态，随着负载谐振电阻R P地增大而向临界状态过渡时 , 放大器地交流输出电压 V cm将 .A) 减小B) 增大C) 略有增大D) 略有减小4、设石英振荡器地振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体地. A) 等效阻抗为 0B) 等效阻抗无穷大C) 等效阻抗成感性D) 等效阻抗成容性5、谐振功率放大器工作于欠压区，若集电极电源V BB中混入 50Hz 市电干扰，当输入为等幅正弦波时，其输出电压将成为 .A) 调频波B)等幅正弦波C) 直流信号按 50Hz 正弦变化地波D)调幅波6、多级单调谐小信号放大器级联，将使（）.A ）总增益减小，总通频带增大B）总增益增大，总通频带减小C）总增益增大，总通频带增大D）总增益减小，总通频带减小7、SSB 信号地检波可采用（）.A ）小信号检波 B）大信号检波 C）同步检波 D）以上三种均可8、调幅、检波和混频电路地实质都是（）.A ）频谱地非线性搬移 B）频谱地线性搬移C）相位变换 D) 以上三种均可9、调幅接收机采用 AFC 电路地作用（）.A)稳定中频输出 B) 稳定输出电压C)稳定VCOD) 改善解调质量10、不具有压电效应地滤波器是 .A) 石英晶体滤波器B) LC 滤波器C) 陶瓷滤波器D) 声表面波滤波器二、（ 10 分，每小题 1 分）判断题1、LC 并谐振电路谐振时，感抗与容抗都为零，所以回路呈纯电阻特性.()2、采用倍频器，可以降低发射机主振器地频率，有利于稳频、提高发射机地工作稳定性和扩展发射机地波段 .( )3、传输线变压器与普通变压器传递能量地方式是不同地.()4、锁相环路就是通过输出信号相位跟踪输入信号相位，最终使两者相位差锁定为零.()5、电容三点式振荡电路输出地谐波成分比电感三点式地大，因此波形较差.()6、集总参数指元件参量与流经它地电流或加于其上地电压地数值无关.()7、调频波地调频指数与调制信号幅度成正比，与调制信号频率成反比.()8、某谐振放大器工作在过压状态，现要调整使之工作到临界状态，若其他参数不变，可以增加负载 R e来实现 .()9、克拉泼振荡电路比考毕兹振荡电路地频率稳定度高，是因为克拉泼电路地振荡回路中接入一个电容 C3，从而能减小晶体管输入、输出电容对振荡回路地影响.()个人收集整理仅供参考学习10、单边带通信之所以得到广泛地应用，是因为它与普通调幅波相比大大节省了能量，而且占据频带压缩了 .()三、 (10 分，每小题 1 分) 填空题1、集电极调幅，应使被调放大器工作于_______状态 .2、LC 串联谐振回路下降，频带变宽，选择性变差.3、调相时，与调制信号幅度成正比.4、谐振功率放大器地是当V CC、V BB、V bm等维持不变时，电流、电压、功率和效率等随电阻 Rp 地增加而变化地特性 .5、预加重是在发射机地调制器前，有目地地改变调制信号，使其高频端得到加强，以提高调制频率高端地 .6、超外差接收机中 ,中频频率为 465KHZ ，当接收信号载频为KHz 时，本振频率为1000KHz.7、矩形系数 K r0.1定义为单位谐振曲线N(f) 值下降到时地频带范围与通频带之比.8、锁相环路地组成是鉴相器、环路滤波器和.9、RC 相移振荡器中放大器应采用反相放大器；至少要________节基本 RC 相移网络 .10、放大器地设计是要在满足和选择性地前提下尽可能提高电压增益.四、（ 10 分，每小题 5 分）简答题1、引起高频小信号放大器工作不稳定地原因是什么？用什么办法克服？2、二极管大信号峰值包络检波器地非线性失真有哪些？避免失真地原因及条件是什么？五、(10 分) 指出下图所示振荡器地名称，推导其振荡频率地表达式，并说明电路地特点.（C1、C2<< C4， C1、C2>>C3）六、（ 15 分，每小题 5 分）画图题1、画出斜率鉴频器地电路原理图.2、画出直接脉冲计数式鉴频地电路原理框图.3、分别画出单一频率地调制信号进行幅度调制，当调幅指数大于1、等于 1 和小于 1 时地调幅波形图，同时画出调制信号和载波信号波形.七、（10 分）某接收机地前端电路由高频放大器、混频器和中频放大器组成.已知混频器地功率传输系数 K PC＝ 0.2，噪声温度 T i＝60K ，中频放大器地噪声系数为6dB.现用噪声系数为3dB 地高频放大器来降低接收机地总噪声系数 .如果要使总噪声系数降低到 10dB，则高频放大器地功率增益至少要几分贝？2/20八、（ 10 分）己知调幅波u i(t )10(1 0.3cos5 103 t) cos107 t(v) .若将 u i (t) 加在 1Ω地电阻上 .求：1）调幅指数 m a；2）载波功率 P in和边频功率 P和P；3）总功率 P iav .九、（15 分）一晶体管组成地单回路中频放大器，如图所示.已知 f o=465kHz，晶体管经中和后地参数为：g，，μS，，，，回路等效电容，ie=0.4mS C ie=142pF g oe=55C oe=18pF Y ie=36.8mS Y re=0C=200pF 中频变压器地接入系数p，2/N=0.035，回路无载品质因数，设下级也为同1=N 1/N=0.35p2=N Q0=80一晶体管，参数相同 .试计算：1）回路有载品质因数Q L和 3 dB 带宽 B0.7；2）放大器地电压增益；3）中和电容值 .（设 C=3 pF）b’c试题标准答案及评分标准一、 (10分，每小题 1分 )单项选择题1、D2、A3、A4、C5、D6、B7、D8、B9、A10、B b5E2RGbCAP二、 (10分，每小题 1分)判断题1、错2、对3、对4、错5、错6、错7、对8、错9、对10、对p1EanqFDPw三、 (10分，每小题 1分) 填空题1、过压；2、品质因数（ Q 值）3、相位地变化量（相位偏移、相偏）4、负载特性5、信噪比6、535kHz7、0.18、压控振荡器（ VCO ）9、三节10、通频带四、（10 分，每小题 5 分）简答题1、答：晶体管存在反向传输导纳ｙre≠0, 使输出电压可以反馈到输入端 , 引起输入电流地变化 , 从而可能引起放大器工作不稳定 .如果这个反馈足够大 , 且在相位上满足正反馈条件 , 则会出现自激振荡 .2 分）DXDiTa9E3d为了提高放大器地稳定性 , 通常从两个方面着手 .一是从晶体管本身想办法 , 减小其反向传输导纳ｙ re 值 .（1分）二是从电路上设法消除晶体管地反向作用 , 使它单向化 .具体方法有中和法与失配法 .（2 分）2、答：当检波器参数选择不当时会产生惰性失真或底部切割失真.（2 分）惰性失真是由于在一个高频周期内低通滤波器地放电速度小于输入AM 信号包络地下降速度而造成二极管负偏电压大于输入信号电压，致使二极管在其后地若干高频周期内不导通，从而引起地失真 .不产生惰性失真地条件是RC≤1m2，式中： m 为 AM 信号调制度，为mAM 信号中调制信号地角频率 .RTCrpUDGiT（2 分）加上耦合电容 C g和负载 R g，检波器地直流负载为 R，交流负载为 R//R g，由于交直流负载不相等，因而可能产生底部切割失真.不产生底部失真地条件是 m ≤R g. R R g（1 分）5PCzVD7HxA五、(10 分 )答案 :西勒(Seiler)振荡器或并联型电容三点式反馈振荡器(2分)回路总电容为C C41C4 C3 C4111C1 C 2C3（因为 C1、C24C1、C2 3 ）（3 分）<<C,>>C振荡频率为 :1或 f1(1分)2LCLC1或1(1分)LC 4 2 LC4特点：主要是通过 C4改变频率；波段内输出幅度较平稳； C4改变，频率变化较明显，振荡器地频率覆盖系数大 . （3 分）jLBHrnAILg六、（15 分，每小题 5 分）画图题1 、斜率鉴频器（5 分）2、直接脉冲计数式鉴频电路（5分，每个方框1分）3、波形图（5分，每个波形1分）个人收集整理仅供参考学习七、（10 分）解:设高放级地功率增益为 A PH 1 ；混频级地功率增益为 A PH 2 0.2 ； 高放级地功率噪声系数： N F 1 100.3 2（1 分）混频器地噪声系数：N F 21 Ti160 1.2（2 分）T290中放级噪声系数： N F 1 100.6 4（1 分）要求地总噪声系数： N F10N F ＝ N F1NF 21＋ N F31＝10APH 1AAPH 1 PH 2（3 分）2 1.2 1＋ 4 1 ＝10 A PH 11.92.8dB（3 分）A PH 1 A PH 1 0.2八、（10 分）解：1） m a =0.3（ 2 分） xHAQX74J0X2） P1 U2 /R0.5 10 2/ 2W （2分）in2c251 ( 1m a U c ) 2 / R3） PP0.5(0.5 0.3 10)2 / 2 0.5625W（4 分）2 24）PPPP25 0.5625WW （2分）iavin0.562526.125九、（15 分）解：根据已知条件可知 , 能够忽略中和电容和 y re 地影响 . 得：回路总电容为CC p 12 C oe p 22 C i e 200 0.352 18 0.0352 142202 pF（ 2分）固有谐振电导为2 f 0 C 24651 032021 0-127.374 Sg 0 Q 080（2 分）回路总电导为gp 12 g oe p 22 g ie g 0个人收集整理仅供参考学习品质因数Q L3dB带宽B0.7谐振增益K 0中和电容C n 2f0Cgf 0465Q L40.4p1 p2 | y fe |gN 1Cb cN N 1246510320210-1214.610 640.411.51kHz0.350.03536.810 314.610 630.881p1C b c0.35 3 1.615pFp10.65（2 分）（2 分）（2 分）（3 分）（2 分）答：品质因数 Q L为 40.4, 带宽为 11.51kHz, 谐振时地电压增益为30.88, 中和电容值为 1.615pF LDAYtRyKfE 一、填空题1.丙类功放按晶体管集电极电流脉冲形状可分为 __欠压、__临界 __、__过压 __ 三种工作状态，它一般工作在 ___临界 ____ 状态 . Zzz6ZB2Ltk2.振荡器地主要性能指标 _频率稳定度 _、 _振幅稳定度 _.3.放大器内部噪声地主要来源是 __电阻 __和__晶体管 __.4.某发射机输出级在负载RL=1000Ω上地输出信号Us(t)=4(1+0.5cosΩ t)COSWctV.试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ .dvzfvkwMI15.实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能地方法很多，通常可分为 __直接调频 __和__间接调频 ___两大类 . rqyn14ZNXI6.相位鉴频器是先将调频信号变换成 __调相 - 调频 __信号，然后用 ___相位检波器 ___进行解调得到原调制信号 . EmxvxOtOco二、选择题1.频率在 1.5 — 30MHz范围地短波主要依靠（）方式传播 .A沿地面传播 B 沿空间直线传播 C 依靠电离层传播2.在实际振荡器中，有时会出现不连续地振荡波形，这说明振荡器产生了周期性地起振和停振现象，这种现象称为（）. SixE2yXPq5A 频率占据B间歇振荡C寄生振荡4.集成模拟相乘器是（）集成器件 .A线性B非线性C功率5.自动增益控制电路是（）.7/20个人收集整理仅供参考学习A AGCB AFC C APC三、分析题（共 4 题，共 45 分）1.通信系统中为什么要采用调制技术 . （ 8 分）答：调制就是用待传输地基带信号去改变高频载波信号某一参数地过程.采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道地复用，提高信道利用率 . 6ewMyirQFL2.晶体振荡电路如图 1 所示，若 f1 为 L1C1 地谐振频率， f2 为 L2C2地谐振频率，试分析电路能否产生自激振荡 . 若能振荡，指出振荡频率与f! 、f2 之间地关系 . （12 分）kavU42VRUs+V CC答：由图可见电路可构成并联型晶体振荡器. 由于并联型晶体振荡器中，石英晶体起电感元件作用，所以要产生自激振荡， L1C1并联回路与 L2C2串联回路都必须呈容性，所以，WL1> 1/WC1即 f > f1 ，WL2< 1/WC2即 f < f2 ，振荡频率 f 与 f1 、f2 之间地关系应满足： f2 > f > f1. y6v3ALoS893.已知非线性器件地伏安特性为 i=a 1u+a3 u3，试问它能否产生调幅作用？为什么？（ 10 分）答：设输入调制信号为uΩ，载波信号为 u c，则，所以 u=uΩ+u c，所以i=a 1(u Ω+u c)+a 3(u Ω+u c) 3332u c +3uΩ2)=a1(u Ωc)+a 3(u Ω+u c+3uΩc+u u可见，式中不含有uΩ与 u c相乘项，所以该非线性器件不能产生调幅作用 .4.广播超外差收音机中频 f I = f L-fc = 465KH Z，工作频段 535-1605 KH Z，试分析下列现象属于何种干扰：（1）当调谐到 929 KH 时，可听到哨叫声； (2) 当收听频率 fc = 600 KHZ 电台信号时Z还能听到频率为1530 KH Z地电台播音；（3）当调谐到 fc = 702 KH Z时，进入混频器地还有频率分别为 798 KH 和 894 KH 两电台地信号，试问他们会产生干扰吗？（15 分）M2ub6vSTnP Z Z答：（ 1）由于 f L = （929+465）KH Z = 1394 KH Z，由组合频率2 fc - fL = （ 2*929-1394 ） KH = 464 KHZZ可见，接近于中频 465 KH Z，它与有用中频信号同时进入中放，经检波而产生1KH Z地哨叫声，所以他为信号与本振组合产生地干扰哨声.（5 分） 0YujCfmUCw（ 2）由于 fc +2 f I =（ 600+2*465） KH Z = 1530 KH Z ，刚好等于外来干扰电台频率，所以为镜像干扰 .eUts8ZQVRd（3）由于两干扰台频率产生地组合频率为2* fN1 - fN2= （2*798-894 ）KH =702 KH = fc ， 刚 好等于所接受电台地频率，从而ZZ形成互调干扰 .sQsAEJkW5T四．计算题1. 某谐振功率放大器，已知 Vcc=24v ，输出功率 P0=5w ，晶体管集电极电流中地直流分量 Ic0=250mA ，输出电压 Vcm=22.5v ，试求：直流电源输入功率 P=，集电极效率 ?c, 谐振回路谐振电阻 Rp,基波电流 Ic1m. GMsIasNXkA解： P ==V CC I CO =24*250*10 -3 =6W（2 分）P=?VI→I=2P/V =10/22.5 ≈0.44A（4 分）oCM C1MC1M0CMηC = P 0 / P = =5/6 ≈83.3%（2 分）（2 分）Rp= VCM /I=22.5/0.44=51.1 ΩC1M2. 某一单一频率调幅波，载波功率为 100W.试求当 ma=1与 ma=0.3时每一边频地功率 .解：∵ P 上 = P 下 = (1/4)*m a 2*Po（ 2 分) TIrRGchYzg ∴当 ma=1时， P 上 = P 下 = (1/4)*1 2*100 = 25W （ 4 分） 7EqZcWLZNX当 ma=0.3 时， P 上 = P 下 = (1/4)*0.3 2*100 = 2.25W （ 4 分） lzq7IGf02E3. 调频信号地最大频偏为 75KHz,当调制信号频率分别为 100Hz 和 15KHz 时，求调频信号地 m f 和 BW.zvpgeqJ1hk解：∵ fm = m f *F ∴m f = fm/F(2分 ) NrpoJac3v1当 F=100Hz 时BW=2(m f +1)F=2(750+1)*100=150.2KHz（4 分）∴m =75KHz/100Hz=7501nowfTG4KIf当 F=15KHz 时ff（4 分） fjnFLDa5Zo∴m =75KHz/15KHz=5BW=2(m +1)F=2(5+1)*100=1.2KHzH一、单项选择题1．欲提高高频功率放大器地效率，应使放大器地工作状态为（）A ．甲类B ．乙类C．甲乙类D ．丙类2．混频器干扰哨声地产生是由于（ ）A ．混频器前端电路地选择性不好B ．外来干扰信号与本振地组合干扰C ．外来干扰信号与有用信号地组合干扰D ．混频器地非理想相乘特性产生地有用信号与本振地自身组合干扰3．调频波地特点是（）A ．载波频率随调制信号地大小而变化B ．载波频率随调制信号地频率而变化C ．载波幅度随调制信号地频率而变化D ．载波地附加相移随调制信号频率而变化4．调制信号为 u Ω(t)=U Ωcos Ω t, 载波信号为 c (t)=Uccos ωc t ，则表达式 u o (t)=Ucos( ωc t+msin Ωt) 是u（ ）tfnNhnE6e5A ．普通调幅波B ．抑制载波双边带调幅波C ．调频波D ．调相波5．下图所示框图地输入信号为 u (t)=u Ω cos Ωt,u c (t)=U c cos ω t ，则输出信号 u (t) 是（）i c oHbmVN777sLA ． AM 波B ．DSB 波C ． SSB 波D ．FM 波6．某广播接收机收听 930kHz 电台地广播时，还可以同时收到690kHz 和 810kHz 电台地干扰声，但不能单独收到其中地一个台，此干扰属于（）V7l4jRB8HsA ．干扰哨声B．镜像干扰C ．交调干扰D ．互调干扰 83lcPA59W97．以下几种混频器电路中，输出电流频谱最纯净地是（ ）A ．模拟乘法器混频器B ．三极管混频器C ．场效应管混频器D ．二极管混频器mZkklkzaaP8．某调频波，若调制信号地振幅不变，调制频率增大一倍，则调频波地最大频偏 f m （ ）A ．增大一倍B ．减小一倍C ．增大 2倍D ．保持不变 AVktR43bpw9．某调频波地载频 f c =83.75MHz ，最大频偏 f，最高调制频率max =15kHz ，则此调频波占据地m =50kHz F频带宽度是（）ORjBnOwcEdA ． 30kHzB．65kHzC．100kHzD ．130kHz 2MiJTy0dTT二、多项选择题11．反馈型振荡器要产生稳定可靠地正弦波振荡，必须满足（）A ．振幅起振条件B ．相位起振条件C ．平衡条件D．稳定条件 gIiSpiue7A12．叠加型同步检波器适用于（）A ．普通调幅波地解调B ．抑制载波双边带调幅波地解调C ．单边带调幅波地解调D ．残留边带调幅波地解调13．双失谐回路斜率鉴频器中，若提高谐振回路地Q 值，则（ ）A ．可以提高鉴频灵敏度B ．减小峰值带宽 BC ．可以增大线性范围D ．可以增大输max出电压幅度 uEh0U1Yfmh14．欲提高 LC 正弦波振荡器地频率稳定性，可以采取地措施有（ ）A．提高谐振回路地Q值 B．降低谐振回路地Q值 C．晶体管与回路采取部分接入D．供电电源采取必要地稳压措施IAg9qLsgBX15．已知某高频功率放大器工作在过压状态，欲将其调整到临界状态，可以采取地措施有（）A．减小负载电阻R L B．减小基极偏置电压E b C．减小激励信号地振幅U b D．增大负载电阻R L WwghWvVhPE三、填空题16．双耦合回路比单谐振回路地频率选择性要_____________.17．高频小信号谐振放大器中，谐振回路地Q值越高，则通频带越 ____窄 _________.19．克拉泼和西勒两种振荡器，当要求振荡频率在较宽地范围内变化时，应选用______西勒 _______振荡器 . asfpsfpi4k20．某同步检波器对 DSB信号解调，但在实现时恢复地载波与发端载波同频但不同相，且相位差，2则检波器输出解调信号为 ___零 __________. ooeyYZTjj1高频电子线路试题（九）一、填空题（每空 1 分，共 20 分）1．调幅地几种调制方式是、、、.2．反馈式振荡器地振荡平衡条件是和 .三点式振荡器判别法则是 .3．某高频功率放大器原来工作在临界状态，测得Ucm=22v， Ico=100mA， RP=100Ω， Ec=24v ，当放大器地负载阻抗 RP变小时，则放大器地工作状态过渡到状态，回路两端电压Ucm将，若负载阻抗增加时，则工作状态由临界过渡到状态，回路两端电压Ucm将. BkeGuInkxI4．模拟乘法器地应用很广泛，主要可用来实现、和等频谱搬移电路中.5．混频器按所用非线性器件地不同，可分为、和等 .5．直接调频地优点是，间接调频地优点是 .6.AGC 电路地作用是 .二、单项选择题（每小题 2 分，共 30 分，将正确选项前地字母填在括号内）1．振荡器与放大器地区别是（）PgdO0sRlMoA ．振荡器比放大器电源电压高B．振荡器比放大器失真小C．振荡器无需外加激励信号，放大器需要外加激励信号D．振荡器需要外加激励信号，放大器无需外加激励信号2．丙类高频功率放大器地通角（）3cdXwckm15A ．θ＝180°B ． 90°＜θ＜180°C ．θ＝90°D．θ＜90°3．如图所示调谐放大器，接入电阻R4地目地是（）h8c52WOngM11/20个人收集整理仅供参考学习A．提高回路地 Q值 B ．提高谐振频率 C ．加宽通频带 D．减小通频带4．谐振功率放大器输入激励为余弦波，放大器工作在临界状态时，集电极电流为（）A ．余弦波B ．尖顶余弦脉冲波C ．有凹陷余弦脉冲波D ．三角波5．如图所示电路，以下说法正确地是（）v4bdyGiousA．该电路可以产生正弦波振荡B．该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C．该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；D．该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；6．利用高频功率放大器地基极调制特性完成振幅调制，功率放大器地工作状态应选（）A．欠压B．临界C．过压D．任意状态7．一同步检波器，输入信号为 u S =U S cosωC tcos Ωt ，恢复载波 u r =U r cos（ωC＋Δω）t, 输出信号将产生（）J0bm4qMpJ98A．振幅失真B．频率失真C．相位失真D．上述三者均有．调幅收音机中频信号频率为（）XVauA9grYP A．465kHz B．10.7MHz C．38MHz D．不能确定 bR9C6TJscw9．用双踪示波器观察到下图所示地波形，此波形是哪种类型地调幅波（）A ．VSB B．SSB C．DSB D．AM pN9LBDdtrd10．自动频率控制简称（）DJ8T7nHuGT A．AGC B． AFC C．APC D．PLL QF81D7bvUA11．锁相环路电路地作用是（）4B7a9QFw9h A．维持工作频率稳定B．实现无频率误差地频率跟踪C．维持放大器增益稳定D．使输出信号幅度保持恒定或仅在很小地范围内变化12．要观察调谐放大器地谐振曲线，需要用到以下哪个仪器（）A．示波器B．频率计C．高频信号发生器 D ．扫频仪13．若载波 u C(t)=U C cosωC t, 调制信号 uΩ (t)= U Ωsin Ω t ，则调频波地表（）A．u (t)=U cos（ω t ＋msin Ωt ）B． u (t)=U cos（ω t －mcosΩ t ）ix6iFA8xoX FMC Cf D FMC C fΩtC．u FM(t)=U C（1＋m f sin Ω t ） cosωC t． u FM(t)=kU U cosω tsinwt6qbkCyDEΩ C C14．无论是调频信号还是调相信号，它们地ω（t ）和φ（t ）都同时受到调变，其区别仅在于按调制信号规律线性变化地物理量不同，这个物理量在调相信号中是（）Kp5zH46zRk A．ω（ t ）B．φ（t ）C．Δω（t）D．Δφ（t ）Yl4HdOAA6115 ．下图所示框图能实现何种功能？cosΩt （）ch4PJx4BlI其中 u (t)= U cosωt ， uL (t)= ULs s sA．调幅B．检波C．混频D．鉴频三、判断题（每小题 1 分，共 10 分，正确地打“”，错误地打“×” .）1 ．多级耦合地调谐放大器地通频带比组成它地单级单调谐放大器地通频带宽.（）2．功率放大器是大信号放大器，要求在不失真地条件下能够得到足够大地输出功率. （）3．放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡.（）4．串联型石英晶体振荡电路中，石英晶体相当于一个电感而起作用.（）5．调谐放大器兼有放大和选频功能 .（） qd3YfhxCzo 6．双边带（ DSB）信号地振幅与调制信号地规律成正比 .（）7．调频有两种方法，分别称为直接调频和间接调频 .（）E836L11DO5 8．锁相环路与自动频率控制电路实现稳频功能时，锁相环路地性能优越.（）9 ． LC 回路地品质因数 Q 值愈小，其选频能力愈强 . （ ）S42ehLvE3M 10 ．混频电路又称变频电路，在变频过程中改变地只是信号地载频 . （ ）四、简答题（每小题 5 分，共 15 分） 1．为什么发射台要将信息调制到高频载波上再发送？答： 1） 信号不调制进行发射天线太长，无法架设 .2 ） 信号不调制进行传播会相互干扰，无法接收 .2 ．在谐振功率放大电路中，若 U BB 、U bm 及 U cm 不变，而当 U CC 改变时 I c1 有明显地变化，问放大器此时工作在何种状态？为什么？ 501nNvZFis答：由右图谐振功率放大器地集电极调制特性知：U bm 、U cm 及 U BB 不变，而当 U CC 改变时，只有工作在过压工作状态， I c1 有明显地变化3. 反馈控制电路有哪些类型，各自地功能是什么？答： (1) 自动增益控制 AGC ，主要用于接收机中，以维持整机输出恒定，几乎不随外来信号地强弱而变化 .(2) 自动频率控制 AFC ，又称自动频率微调，主要用于电子设备中稳定振荡器振荡频率. 它利用反馈控制量自动调节振荡器地振荡频率，使振荡器稳定在某一预期地标准频率附近. jW1viftGw9 (3) 锁相环路 PLL ，它用于锁定相位，实现无频差反馈控制 . 五. 计算题 (2 小题，共 25 分) 1. 如图大信号检波电路，已知：输入已调波 u i =20(1+0.3cos2 π Ft)cos2 πf C t (V) 其中， xS0DOYWHLP载频 f c ＝ 465kHz ，调制信号频率 F ＝5kHz ，负载电阻 R L =5k Ω ，试确定：(1) 滤波电容 C L 地大小 ? (2) 检波器输入电阻 R i =？(3) 若检波效率 ηd =ηa =0.8 ，则检波器在负载上得到地低频信号电压幅度U Ωm ＝？直流电压幅度 U AV =？（ 13 分）解： (1) 为了不产生惰性失真，～ － m 21a510R L C Lmaxmac解得 410pF ≤C ≤ 0.02uFL(2) R i = R L /2=2.5k Ω(3) 直流电压 U AV =16V 低频电压振幅值 U Ω m× 0.3 × ＝4.8V=0.8202. 一调频设备，采用间接调频电路. 已知间接调频电路输出载波频率为 200kHz ，最大频偏为 25Hz.要求产生载波频率为 91.2MHz，最大频偏为 75kHz 地调频波 . 试画出扩展最大频偏地框图 . 要求应写出基本分析过程 . （12 分）解 :高频电子线路试题（八）一、填空题（每空 1 分，共 20 分）1 ．通信系统由输入变换器、、、以及输出变换器组成.2．丙类高频功率放大器地最佳工作状态是，这种工作状态地特点是、和 .3 ．石英晶体振荡器是利用石英晶体地工作地，其频率稳定度很高，通常可分为和两种.4．调幅波地几种调制方式是、、和.5．在大信号包络检波器中，若电路参数选择不当会产生两种失真，一种是，另一种是；两种失真分别产生地原因是6．为了有效地实现基极调幅，调制器必须工作在状态，为了有效地实现集电极调幅，调制器必须工作在状态 .二、单项选择题（每小题 2 分，共 30 分，将正确选项前地字母填在括号内）1．改进型电容三点式振荡器地主要优点是（）LOZMkIqI0w2A．容易起振B．振幅稳定C．频率稳定度较高D．减小谐波分量．高频功率放大器主要工作在（）ZKZUQsUJed A．甲类B．乙类C．甲乙类D．丙类3．模拟乘法器地应用很广泛，可以用作除以下哪种之外地电路（）A．振幅调制B．调幅波地解调 C ．频率调制D．混频4．某单频调制地普通调幅波地最大振幅为10v，最小振幅为 6v，则调幅系数 m a为（） dGY2mcoKtTA ．0.6B．0.4C．0.25D． 0.1 rCYbSWRLIA5 ．如图所示电路，以下说法正确地是（）FyXjoFlMWh个人收集整理仅供参考学习A．该电路可以产生正弦波振荡B．该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C．该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；D．该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；6 ．如图所示为示波器测量正弦波波形参数地画面，若“TIME/DIV”地指示值是 5μs，则所测正弦波地频率为（）TuWrUpPObXA ． 100kHz B．50kHz C．25kHz D．20kHz7qWAq9jPqE7．单频调制时，调频波地最大频偏f m正比于D．U/Ω（）llVIWTNQFkA．U B．u (t)C．ΩyhUQsDgRT1ΩΩΩ8．下图所示框图能实现何种功能？（） MdUZYnKS8I 其中 u s(t)= U s cosωc tcos Ω t ， u r (t)= U r cosωc tA．振幅调制B．检波C．混频D．鉴频9．反馈式正弦波振荡器地相位平衡条件和振幅起振条件为（）A．φT（ω ）＝ 2nл，T（j ω）＝ 1B．φT（ω）＝0，T（jω）＝1C ．φT（ω）＝ 2nл， T（ j ω）>1D．φ T（ω ）＝0，T（jω）＝010．下列关于调幅地描述，正确地是（） 09T7t6eTno A．用载波信号去控制调制信号地振幅，使调制信号地振幅按载波信号地规律变化.B．用调制信号去控制载波信号地振幅，使调制信号地振幅按载波信号地规律变化.个人收集整理仅供参考学习C．用调制信号去控制载波信号地振幅，使载波信号地地振幅随调制信号地规律变化.D．用载波信号去控制调制信号地振幅，使载波信号地振幅按载波信号地规律变化.11．属于频谱地非线性搬移过程地有（） e5TfZQIUB5 A．振幅调制B ．调幅波地解调 C ．混频D．频率调制12 ． AGC电路地作用是（） s1SovAcVQMA ．维持工作频率稳定B．消除频率误差C．消除相位误差D．使输出信号幅度保持恒定或仅在很小地范围内变化13 ．同步检波器要求接收端载波与发端载波（）GXRw1kFW5sA ．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同14 ．二极管峰值包络检波器适用于哪种调幅波地解调（）UTREx49Xj9A ．单边带调幅波B．抑制载波双边带调幅波C ．普通调幅波D．残留边带调幅波15 ．丙类高频功率放大器地通角（）8PQN3NDYyPA ．θ＝ 180°B ．90°＜θ＜180°C ．θ＝90°D．θ＜90°三、判断题（在括号内打“”表示对，“×”表示错 . 每题 1 分，共 10 分）1．多级耦合地调谐放大器地选择性比组成它地单级单调谐放大器地选择性差.（）2．调谐功率放大器是采用折线近似分析法 .（） mLPVzx7ZNw 3．正弦波振荡器中如果没有选频网络，就不能引起自激振荡.（）4．串联型石英晶体振荡电路中，石英晶体相当于一个电感而起作用.（）5．调谐放大器兼有放大和选频功能 .（） AHP35hB02d 6．双边带（ DSB）信号地振幅与调制信号地规律成正比 .（）7．调频有两种方法，分别称为直接调频和间接调频 .（） NDOcB141gT 8．LC回路地品质因数 Q值愈小，其选频能力愈强 .（） 1zOk7Ly2vA 9．混频电路又称变频电路，在变频过程中改变地只是信号地载频.（）10 ．锁相环路与自动频率控制电路实现稳频功能时，锁相环路地性能优越.（）得分评分人四、简答题（每小题 5 分，共 15 分）1．无线电广播发送和接收设备由哪些主要部分组成？答：发送设备由振荡器、倍频器、调制器、低频放大及功率放大器等部分组成. 接收设备由高频放大器、混频器、本地振荡器、中频放大器、检波器及低频放大器等组成. fuNsDv23Kh2．石英晶体振荡电路如图所示：(1)说明石英晶体在电路中地作用是什么？(2)R b1、 R b2、C b地作用是什么？(3) 电路地振荡频率 f 0如何确定？。

2020—2021学年度春季学期电工理论与新技术专业 《电工与电子技术》期末考试题试卷及答案 （卷A ） 题 号 一 二 三 四 五 总 分 得 分 一、计算题。

1. 相差动高频保护的工作原理利用（高频）信号来比较被保护线路两端的电流（相位）。

2. 发现隔离开关发热时，应降低该设备（负荷）至不发热为止，并加强该处的通风降温，如发热严重应（停止）该设备运行后进行处理。

3. 水内冷发电机定子线棒层间最高和最低温度间的温度差达（8）℃或定子线棒引水管出水温差达（8）℃时应报警并查明原因，此时可（降负荷）处理。

4. 水内冷发电机定子线棒温差达（14）℃或定子引水管出水温差达（12）℃，或任一定子槽内层间测温元件温度超过（90）℃或出水温度超过（85）℃时，在确认测温元件无误后，为避免发生重大事故，应立即（停机），进行（反冲洗）及有关检查处理。

5. 正弦交流电路中总电压的有效值与电流的有效值的乘积,既包含（有功功率）,也包含（无功功率）,我们把它叫做（视在 …○…………○………装…………○…………订…………○…………线…………○…………院系：专业班级：学号：姓名：座位号：功率）。

6. 在电路中,流入节点的电流（等于）从该节点流出的电流,这就是基尔霍夫（笫一定律）。

7. 从回路任何一点出发,沿回路循环一周,电位升高的和（等于）电位降低的和,这就是基尔霍夫（第二定律）。

8. 在计算复杂电路的各种方法，（支路电流）法是最基本的方法。

9. 在（感性）电路中,电压超前于电流；在（容性）电路中,电压滞后于电流。

10. 在电力系统中,常用并联电抗器的方法,以吸收多余的（无功）功率,降低（系统电压）。

11. 在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。

12. 对称三相交流电路的总功率等于单相功率的（3）倍。

13. 对于对称的三相交流电路中性点电压等于（零）。

14. 在电力系统中,所谓短路是指（相与相）或（相与地）之间,通过电弧或其他较小阻抗的一种非正常连接。
