Juniper 防火墙策略路由配置

防火墙基本配置步骤
防火墙的基本配置分三个步骤：
1、配置接口的IP地址和接口模式。

2、配置默认路由！
3、配置允许策略，TRUST到UNTRUST的策略！
这个是接口栏的截图：单击EDIT即可进行编辑！这里需要编辑trust口和untrust口！
这是点击trust口的edit后进入的配置界面，您只要输入IP地址和掩码位即可！注意：Manage ip* 对应的空白框一定不要填入内容，截图里的是自动生成的！其他保持默认，单击下面的OK即可完成！
下图是点击untrust口的edit进入编辑，选择static ip ,填入IP地址和掩码位，这里的IP是公网IP地址，manage ip那依然保持空白，模式为route,然后在service options选项栏中，将web ui,telnet,ping；三处打勾，如图！
然后点击OK即可完成！
点击左栏的Destination选项即可出现路由界面：新建点击NEW即可！
下图为点击NEW后出现的画面：如图填入内容，ip address/netmask填入0.0.0.0/0,
Next hop处选择gateway，在interface 处的下拉菜单中选择出口，gateway ip address填入UNTRUST口IP地址的下一跳网关即可！其他默认单击OK完成！
trust,TO处选择untrust，然后点击NEW！
点击new后的配置界面，如图配置即可！source address,destination address,service三处都选择ANY，action选permit, 在logging处打勾，其他保持默认，点击OK即可！
下图为蓝影标出的这条策略就是如上图配置完成后看到的结果！。

J u n i p e r防火墙H A配置详解_主从(L3路由模式)------------------------------------------作者xxxx------------------------------------------日期xxxxJuniper HA 主双（L3）路由模式配置实际环境中防火墙做主双是不太可能实现全互联结构，juniper防火墙标配都是4个物理以太网端口，全互联架构需要防火墙增加额外的以太网接口（这样会增加用户成本），或者在物理接口上使用子接口（这样配置的复杂性增加许多），最主要的是用户的网络中大多没有像全互联模式那样多的设备。

因此主双多数实现在相对冗余的网络环境中。

HAG 2/23G 2/1G 2/1G 2/23G 2/24G 2/24防火墙A上执行的命令set hostname ISG1000-Aset intset interface "ethernet1/4" zone "HA"set nsrp cluster id 1set nsrp rto-mirror syncset nsrp vsd-group id 0 priority 10set nsrp vsd-group id 0 preemptset nsrp vsd-group id 0 monitor interface ethernet1/1 set nsrp vsd-group id 0 monitor interface ethernet1/2 set interface ethernet1 zone trustset interface ethernet1 ip /24set interface ethernet1 manage-ipset interface ethernet2 zone Untrustset .254/24set inter.1set interface eth1 manageset interface eth2 manage防火墙B上执行的命令set hostname ISG1000-Bset interface "ethernet1/4" zone "HA"set nsrp cluster id 1set nsrp rto-mirror syncset nsrp vsd-group id 0 priority 100set nsrp vsd-group id 0 preemptset nsrp vsd-group id 0 monitor interface ethernet1/1 set nsrp vsd-group id 0 monitor interface ethernet1/2 set interface ethernet1 zone trustset interface ethernet1 ip /24set interface ethernet1 manage-ipset interface ethernet2 zone Untrustset interface ethernet2 manage-ip 172.16.1.2set interface eth1 manageset interface eth2 manage任意一个防火墙上执行的命令即可set policy id 2 from "Trust" to "Untrust" "Any" "Any" "ANY" permitset policy id 3 from "UnTrust" to "trust" "Any" "Any" "ANY" permit___________________________________________________________最后 A 和 B 都必须执行的命令exec nsrp sync global save。

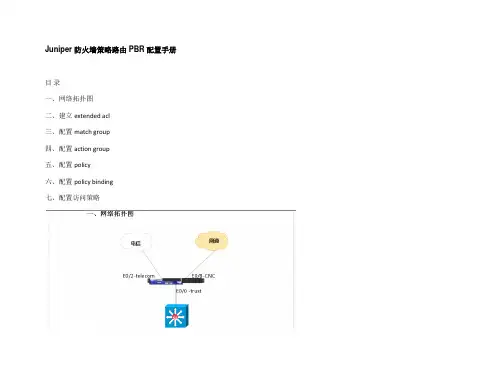

Juniper 防火墙策略路由PBR配置手册目录一、网络拓扑图二、建立extended acl三、配置match group四、配置action group五、配置policy六、配置policy binding七、配置访问策略要求：1、默认路由走电信；2、源地址为192.168.1.10的pc访问电信1.0.0.0/8的地址，走电信，访问互联网走网通。

二、建立extended acl1、选择network---routing---pbr---extended acl list,点击new添加：Extended acl id:acl编号Sequence No：条目编号源地址：192.168.1.10/32目的地址：1.0.0.0/8Protocol：选择为any端口号选择为：1-65535点击ok2、点击add seg No.再建立一条同样的acl，但protocol为icmp，否则在trace route的时候仍然走默认路由:3、建立目的地址为0.0.0.0的acl：切记添加一条协议为icmp的acl，命令行：set access-list extended 10 src-ip 192.168.1.10/32 dst-ip 1.0.0.0/8 src-port 1-65535 dst-port 1-65535 protocol any entry 10 set access-list extended 10 src-ip 192.168.1.10/32 dst-ip 1.0.0.0/8 protocol icmp entry 20set access-list extended 20 src-ip 192.168.1.10/32 dst-ip 0.0.0.0/0 src-port 1-65535 dst-port 1-65535 protocol any entry 10 set access-list extended 20 src-ip 192.168.1.10/32 dst-ip 0.0.0.0/0 protocol icmp entry 20三、配置match group：1、network---routing---pbr---match group，点击add：Match group的作用就是关联acl按照同样的方法将两个acl 进行关联：命令行：set match-group name group_10set match-group group_10 ext-acl 10 match-entry 10 set match-group name group_20set match-group group_20 ext-acl 20 match-entry 10四、配置action group1、network---routing---pbr---action group，点击add：在这里指定下一跳接口和地址。

Juniper SSG—5(NS—5GT)防火墙配置手册初始化设置 (2)Internet网络设置 (6)一般策略设置 (16)VPN连接设置 (28)初始化设置1。

将防火墙设备通电，连接网线从防火墙e0\2口连接到电脑网卡.2.电脑本地连接设置静态IP地址，IP地址192。

168。

1。

2（在192.168。

1。

0/24都可以）,子网掩码255。

255.255。

0，默认网关192.168.1.1，如下图:3。

设置好IP地址后，测试连通，在命令行ping 192。

168.1.1，如下图：4.从IE浏览器登陆防火墙web页面，在地址栏输入192。

168。

1.1，如下图向导选择最下面No，skip--，然后点击下面的Next：5.在登录页面输入用户名，密码，初始均为netscreen，如下图：6。

登陆到web管理页面,选择Configuration – Date/Time，然后点击中间右上角Sync Clock With Client选项，如下图：7。

选择Interfaces – List，在页面中间点击bgroup0最右侧的Edit，如下图：8.此端口为Trust类型端口，建议IP设置选择Static IP,IP Address输入规划好的本地内网IP地址，如192。

168.22。

1/24，Manage IP 192。

168。

22。

1。

之后勾选Web UI,Telnet,SSH，SNMP，SSL，Ping。

如下图:Internet网络设置1.修改本地IP地址为本地内网IP地址，如下图：2.从IE浏览器打开防火墙web页面，输入用户名密码登陆，如下图：3。

选择Interfaces – List，点击页面中ethernet0/0最右侧的Edit选项，如下图：4。

此端口为Untrust类型端口，设置IP地址有以下三种方法：（根据ISP提供的网络服务类型选择）A．第一种设置IP地址是通过DHCP端获取IP地址，如下图：B．第二种设置IP地址的方法是通过PPPoE拨号连接获取IP，如下图，然后选择Create new pppoe setting,在如下图输入本地ADSL pppoe拨号账号,PPPoE Instance输入名称，Bound to Interface选择ethernet0/0，Username和Password输入ADSL账号密码，之后OK，如下图:PPPoE拨号设置完毕之后，点击Connect，如下图:回到Interface –List，可以看到此拨号连接的连接状态，如下图:ethernet0/0右侧PPPoE一栏有一个红叉，表示此连接已经设置但未连接成功，如连接成功会显示绿勾。

juniper Netscreen防火墙策略路由配置Netscreen-25 概述Juniper网络公司NetScreen-25和NetScreen-50是面向大企业分支办事处和远程办事处、以及中小企业的集成安全产品。

它们可提供网络周边安全解决方案，并带有多个DMZ和VPN，可以确保无线LAN的安全性，或保护内部网络的安全。

NetScreen-25设备可提供100 Mbps 的防火墙和20 Mbps的3DES或AES VPN性能，可支持32,000条并发会话和125条VPN 隧道。

NetScreen-50设备是高性能的集成安全产品，可提供170 Mbps的防火墙和45 Mbps 的3DES或AES VPN性能，可支持64,000条并发会话和500 条VPN隧道。

一、特性与优势NetScreen-25和NetScreen-50产品的主要特性和优势如下：集成的深层检测防火墙可以逐策略提供应用层攻击防护，以保护互联网协议安全；集成的Web过滤功能，可制订企业Web使用策略、提高整体生产率、并最大限度地减少因滥用企业资源而必须承担的赔偿责任；拒绝服务攻击防护功能，可抵御30多种不同的内外部攻击；高可用性功能，可最大限度地消除单点故障；动态路由支持，以减少对手工建立新路由的依赖性；冗余的VPN隧道和VPN监控，可缩短VPN连接的故障切换时间；虚拟路由器支持，可将内部、专用或重叠的IP地址映射到全新的IP地址，提供到最终目的地的备用路由，且不被公众看到；可定制的安全区，能够提高接口密度，无需增加硬件开销、降低策略制订成本、限制未授权用户接入与攻击、简化VPN管理；通过图形Web UI、CLI或NetScreen-Security Manager集中管理系统进行管理；基于策略的管理，用于进行集中的端到端生命周期管理；.二、技术规格Netscreen－25或Netscreen－50都有两种不同的许可选项（Advanced/Baseline），提供不同级别的功能和容量。

Juniper 防火墙v6.0以上版本 L2tpvpn (for XP Win7)配置图解防火墙端配置1、新建地址池Objects – IP Pools – NewIP Pool Name ：用户自定义名称Start IP ：用户自定义一段地址的起始地址End IP ：用户自定义一段地址的结束地址2、修改L2TP 默认设置VPNs – L2TP – Default Settings3、建立用户和组3.1 新建用户Objects – Users – Local -- New重复这个过程，建立多个用户3.2 新建用户组Objects – Users – Local Group -- New4、建立Vpn Tunnel建立tunnel前，先确定好用于拨入VPN的接口编号。

VPNs – L2TP – Tunnel -- New5、建立策略Policy – Policies – NewSource Address : 选择 Dial-UP VPNDestination Address : 选择 New Address ，填入你要访问的目的地址或目的地址段Service ：选择要访问的服务Action : 选择 tunnelL2TP ：选择新建的L2TP vpn tunnelLogging ：可选记录访问日志客户端配置1.1XP端配置1.1.1建立拨号网上邻居右键属性-点击新建连接向导图标点击完成，vpn拨号配置建立完，后面进行配置调整在新建的vpn连接上右键属性提示保留配置时选择Y1.1.2修改注册表点击开始—运行 --- 键入 regedit命令点击确定，进入注册表配置。

进入HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\RasMan\Paramete rs ，在右侧新建值命名为“ProhibitIpSec”注意大小写，数值为1修改完毕后重启计算机，进行vpn拨号测试用户名和密码栏中填入防火墙端配置的用户名和密码。

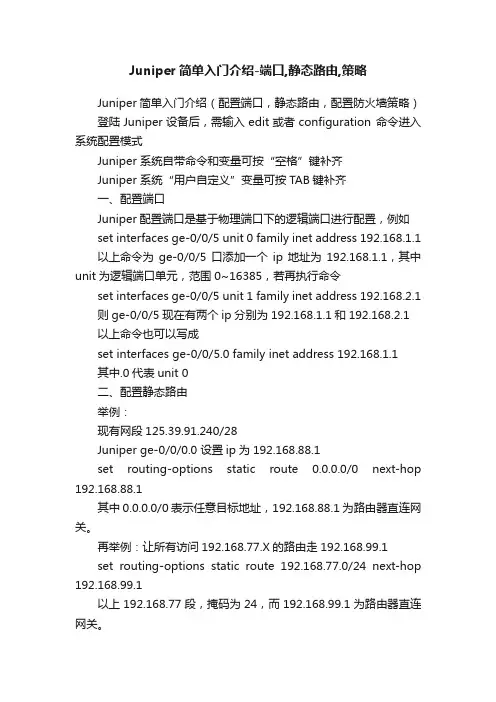

Juniper简单入门介绍-端口,静态路由,策略Juniper简单入门介绍（配置端口，静态路由，配置防火墙策略）登陆Juniper设备后，需输入edit或者configuration 命令进入系统配置模式Juniper 系统自带命令和变量可按“空格”键补齐Juniper 系统“用户自定义”变量可按TAB键补齐一、配置端口Juniper配置端口是基于物理端口下的逻辑端口进行配置，例如set interfaces ge-0/0/5 unit 0 family inet address 192.168.1.1 以上命令为ge-0/0/5口添加一个ip地址为192.168.1.1，其中unit为逻辑端口单元，范围0~16385，若再执行命令set interfaces ge-0/0/5 unit 1 family inet address 192.168.2.1 则ge-0/0/5现在有两个ip分别为192.168.1.1和192.168.2.1 以上命令也可以写成set interfaces ge-0/0/5.0 family inet address 192.168.1.1其中.0代表unit 0二、配置静态路由举例：现有网段125.39.91.240/28Juniper ge-0/0/0.0 设置ip为192.168.88.1set routing-options static route 0.0.0.0/0 next-hop 192.168.88.1其中0.0.0.0/0 表示任意目标地址，192.168.88.1为路由器直连网关。

再举例：让所有访问192.168.77.X的路由走192.168.99.1set routing-options static route 192.168.77.0/24 next-hop 192.168.99.1以上192.168.77段，掩码为24，而192.168.99.1为路由器直连网关。

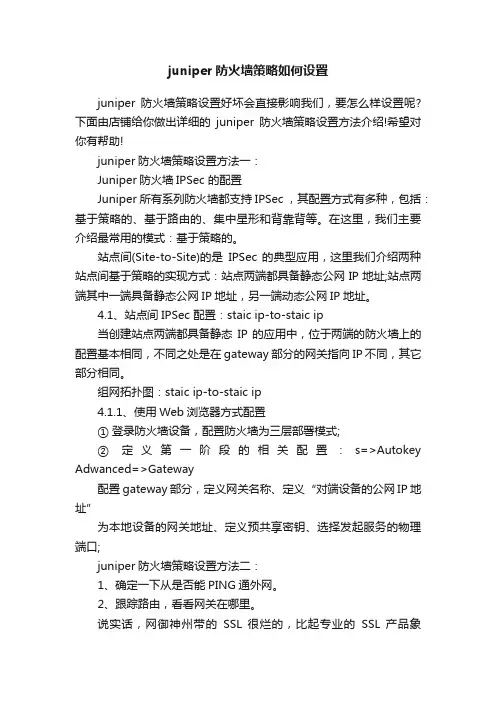

juniper防火墙策略如何设置juniper防火墙策略设置好坏会直接影响我们，要怎么样设置呢?下面由店铺给你做出详细的juniper防火墙策略设置方法介绍!希望对你有帮助!juniper防火墙策略设置方法一：Juniper防火墙IPSec 的配置Juniper所有系列防火墙都支持IPSec ，其配置方式有多种，包括：基于策略的、基于路由的、集中星形和背靠背等。

在这里，我们主要介绍最常用的模式：基于策略的。

站点间(Site-to-Site)的是IPSec 的典型应用，这里我们介绍两种站点间基于策略的实现方式：站点两端都具备静态公网IP地址;站点两端其中一端具备静态公网IP地址，另一端动态公网IP地址。

4.1、站点间IPSec 配置：staic ip-to-staic ip当创建站点两端都具备静态IP的应用中，位于两端的防火墙上的配置基本相同，不同之处是在 gateway部分的网关指向IP不同，其它部分相同。

组网拓扑图：staic ip-to-staic ip4.1.1、使用Web浏览器方式配置① 登录防火墙设备，配置防火墙为三层部署模式;② 定义第一阶段的相关配置：s=>Autokey Adwanced=>Gateway配置 gateway部分，定义网关名称、定义“对端设备的公网IP地址”为本地设备的网关地址、定义预共享密钥、选择发起服务的物理端口;juniper防火墙策略设置方法二：1、确定一下从是否能PING通外网。

2、跟踪路由，看看网关在哪里。

说实话，网御神州带的SSL 很烂的，比起专业的SSL 产品象Juniper、Enlink、深信服这些差远啦。

juniper防火墙策略设置方法三：1、首先排除终端的问题，将甲电脑的防火墙关闭，测试是否可以ping通。

如果可以就下一步排查2、可以ping 通，故障解决。

ping不同的话，继续排查3、由于ping不同，排除了终端问题。

查看甲方的防火墙，查看策略和路由是否有问题。

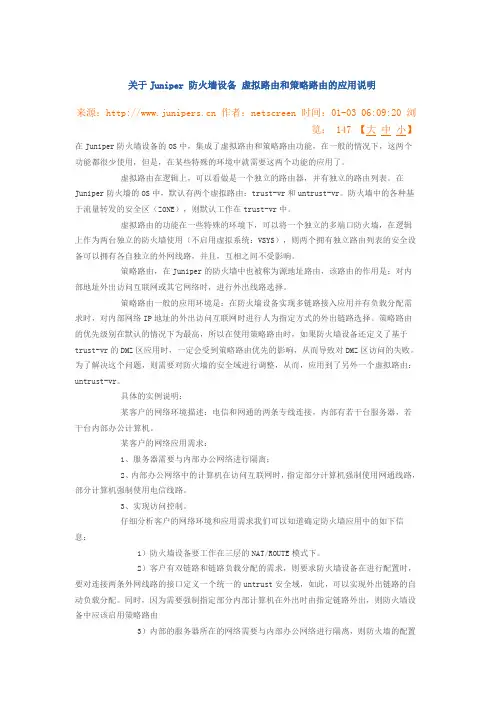

关于Juniper 防火墙设备虚拟路由和策略路由的应用说明来源：作者：netscreen时间：01-03 06:09:20浏览：147【大中小】在Juniper防火墙设备的OS中，集成了虚拟路由和策略路由功能，在一般的情况下，这两个功能都很少使用，但是，在某些特殊的环境中就需要这两个功能的应用了。

虚拟路由在逻辑上，可以看做是一个独立的路由器，并有独立的路由列表。

在Juniper 防火墙的OS中，默认有两个虚拟路由：trust-vr和untrust-vr。

防火墙中的各种基于流量转发的安全区（ZONE），则默认工作在trust-vr中。

虚拟路由的功能在一些特殊的环境下，可以将一个独立的多端口防火墙，在逻辑上作为两台独立的防火墙使用（不启用虚拟系统：VSYS），则两个拥有独立路由列表的安全设备可以拥有各自独立的外网线路，并且，互相之间不受影响。

策略路由，在Juniper的防火墙中也被称为源地址路由，该路由的作用是：对内部地址外出访问互联网或其它网络时，进行外出线路选择。

策略路由一般的应用环境是：在防火墙设备实现多链路接入应用并有负载分配需求时，对内部网络IP地址的外出访问互联网时进行人为指定方式的外出链路选择。

策略路由的优先级别在默认的情况下为最高，所以在使用策略路由时，如果防火墙设备还定义了基于trust-vr 的DMZ区应用时，一定会受到策略路由优先的影响，从而导致对DMZ区访问的失败。

为了解决这个问题，则需要对防火墙的安全域进行调整，从而，应用到了另外一个虚拟路由：untrust-vr。

具体的实例说明：某客户的网络环境描述：电信和网通的两条专线连接，内部有若干台服务器，若干台内部办公计算机。

某客户的网络应用需求：1、服务器需要与内部办公网络进行隔离；2、内部办公网络中的计算机在访问互联网时，指定部分计算机强制使用网通线路，部分计算机强制使用电信线路。

3、实现访问控制。

仔细分析客户的网络环境和应用需求我们可以知道确定防火墙应用中的如下信息：1）防火墙设备要工作在三层的NAT/ROUTE模式下。
