欧姆定律应用专项训练7个专题

中考物理《欧姆定律》专项练习题-附带答案学校:___________班级：___________姓名：___________考号：___________知识点归纳一、欧姆定律1.定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I=UR（欧姆定律）3.电流和电压成正比，不能说电压和电流成正比。

4.电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。

二、串、并联电路的特点1.串联电路的特点：2并联电路的特点：（1）I总=I1=I2 （1）I总=I1+I2（2）U总=U1+U2（2）U总=U1=U2（3）R总=R1+R2 （3）R总=R1R2R1+R2（4）串联电路：（4）并联电路：三、欧姆定律的计算1.先判断串并联（拆除法），电流表看成是导线，电压表看成断路。

2.再判断各电表测量的对象。

3.最后运用串并联电路的特点和欧姆定律（知二求一）分析计算。

一、单选题1．对于欧姆定律，理解正确的是（）A．从R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B．从U＝IR可知，导体两端的电压随电阻的增大而增大C．从R＝UI可知，导体两端的电压为零时，导体的电阻也为零D．从I＝UR可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比2．小明利用如图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。

则下列说法不正确的是（）A．此时电流表的示数为0.4AB．此时滑动变阻器两端的电压为4VC．将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动D．要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω3．如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V4．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：(U2−U1)D．U1：(U2−U1)5．如图甲所示的电路中，电源电压为6V且保持不变。

UU, r 图a 图b 欧姆定律基本题型汇编题型一：利用欧姆定律的一般计算1．一小灯泡标有“2.5V 6Ω”若要把它接到10V 电路中正常工作，应______联一个_____Ω的电阻;若把它接入2A 电路中，应______联一个_____Ω的电阻.(利用串联分压和并联分流原理解题)2．在图电路中，电阻R 1的阻值为10Ω．闭合开关S ，电流表A l 的示数为0.3A ，电流表A 的示数为0.5A ．则： (1)通过电阻R 2的电流为_______A ．(2)电源电压为______V ．(3)电阻R 2的阻值为______Ω．3．干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。

可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电 阻串联组成，如图a 所示。

用图b 所示的电路可以测量出一个实际电源的电阻值。

图中R =14Ω，开关K 闭合时，电流表的读数I =0.2A ，已知电源电压U =3.0V ，求电源的电阻r 。

题型二：（利用开关）串并联转换电路的计算1．如图，当S 闭合时，电流表的示数1．5A ，电压表的示数为9V ．求（1）求电 源电压和R 1的阻值；（2）当S 断开时，电压表的示数为6V ，电流表的示数为1A ，R 2的阻值是多大？2．如图，电源电压保持不变，电阻R3＝10Ω，当开关S1、S2，都断开时，电流表的示数0.2A ，电压表的示数4V ，当S1、S2都闭合时，电流表示数为0.5A ，求：R1、电源电压与R2的阻值。

3．如图所示电路，电源电压为6V 。

若在甲、乙两处分别接入电压表，闭合开关，甲、乙两表读数之比 为1：2；若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为0.6A 。

求R1的阻值。

题型三：范围类（极值）的计算1．如图，电流表量程0～0.6A ，电压表量程0～15V ，电阻R0＝30Ω，电路两端电压恒为24V ，当 滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

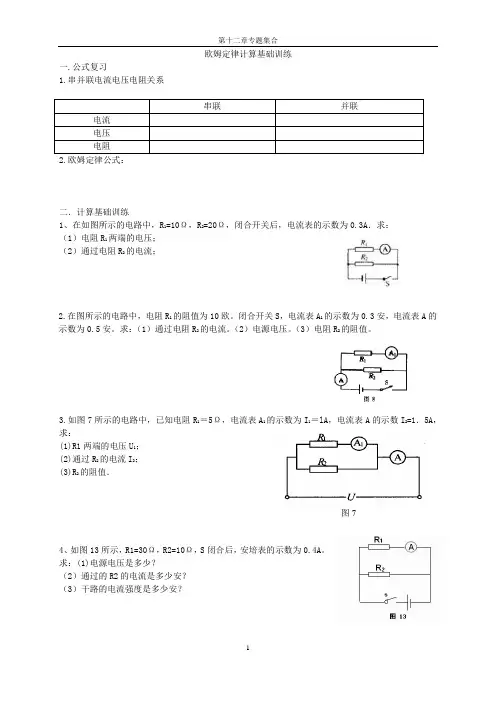

欧姆定律计算基础训练一.公式复习1.串并联电流电压电阻关系2.欧姆定律公式：二．计算基础训练1、在如图所示的电路中，R 1=10Ω，R 2=20Ω，闭合开关后，电流表的示数为0.3A ．求： （1）电阻R 1两端的电压； （2）通过电阻R 2的电流；2.在图所示的电路中，电阻R 1的阻值为10欧。

闭合开关S ，电流表A 1的示数为0.3安，电流表A 的示数为0.5安。

求：（1）通过电阻R 2的电流。

（2）电源电压。

（3）电阻R 2的阻值。

3.如图7所示的电路中，已知电阻R 1＝5Ω，电流表A 1的示数为I 1＝lA，电流表A 的示数I 2=1．5A ，求：(1)R1两端的电压U 1； (2)通过R 2的电流I 2； (3)R 2的阻值．4、如图13所示，R1=30Ω，R2=10Ω，S 闭合后，安培表的示数为0.4A 。

求：(1)电源电压是多少？（2）通过的R2的电流是多少安？ （3）干路的电流强度是多少安？图75、如图所示的电路，R 1的阻值为10Ω，电流表的示数为0.4A ，电压表的示数为3.2V ．求：R 1两端的电压，R 2的阻值及电源电压．6.在下电路中，已知R 1=6Ω，R 2=10Ω，当开关闭合时，V 1的示数为3V ，求电源电压和电路中的电流大小。

7.如图所示电路中，R1=10Ω．当开关S 闭合时，电流表示数为0.2A ，电压表示数为4V ．求： （1）电源电压； （2）R2的阻值．8、如图9所示，电源电压是６Ｖ，电阻Ｒ１为8欧姆， Ｒ２为4欧姆，求（1）电路的总电阻是多少？（2）当开关闭合后，电压表的示数是多少？9、如图所示电路中，已知R 1=40Ω，R 2=10Ω．当开关闭合后，通过电流表示数为0.3A ． 求：（1）电阻R 1两端电压；（2）通过电路的总电流；（3）电路的总电阻。

图9三．动态电路计算专题（画出等效电路图）1. 如图5所示，电源电压恒为3V ，知R 1=12Ω, R 2=6Ω。

欧姆定律1. 欧姆定律●导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

用公式表示为I =UR●对于一个导体，只要知道电流、电压、电阻这三个物理量中的两个，就可以利用欧姆定律求出第三个量。

2. 电阻的测量●根据R =U，可以通过电流和电压的测量计算出电阻，这种测量电阻的方法叫做伏安法。

I考查内容：欧姆定律的探究实验、欧姆定律的公式应用、欧姆定律的图像分析、动态电路分析、“伏安法”测量电阻实验等。

探究电流与电压和电阻关系的实验 1．在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R ＝50Ω，电源电压保持不变． （1）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）（2）电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U-I 关系图像，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该___ ．2．为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示． （1）请你指出下图甲中连接的错误之处：① ；② ． （2）请你将正确的电路图画在答题卡虚线框内．（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节__________________，使定值电阻两端的电压____________．（4）图乙是实验中电流表的某次示数，则电流是_______A ．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．甲乙3．在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．（1）闭合开关前，滑动变阻器的滑片P应处于____________________．（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为__________V，电流表的读数为__________A．（3）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比．实验中滑动变阻器的作用是______________________________。

九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。

当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。

2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。

根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。

当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。

3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。

当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。

二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。

由此可得R2=22.5欧姆。

由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。

干路电流为I=U/Rt=12/7.5=1.6A。

2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。

当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。

三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。

欧姆定律专题1、导体：容易导电的物体。

如：金属、石墨、人体、大地以及酸、碱、盐的水溶液等。

绝缘体：不容易导电的物体。

如：橡胶、玻璃、陶瓷、塑料、油等。

导体和绝缘体之间没有绝对的界限。

原来不导电的物体，条件改变时，也可能变成导体。

如：常态下的玻璃不导电，把它烧成红炽状态，就变成了导体。

2、滑动变阻器：①原理：通过改变连入电路中电阻线的长度，来改变电阻的大小。

②接法：必须“一上一下”（上边接哪个接线柱都行，下面接左还是接右要看题目要求）若接的是“同上”，则相当于一根导线，在电路中的电阻为0。

若接的是“同下”，则相当于一个定值电阻，在电路中的电阻为它的最大阻值。

③在电路中的作用A、保护电路。

（所以有要求：闭合开关前，滑片要位于其电阻最大端）B、在研究电流与电阻的关系实验中，靠移动滑片来控制电阻两端的电压不变。

C、在研究电流与电压的关系实验中（或伏安法测电阻的实验中），靠移动滑片来改变电阻两端的电压。

D、改变电路中电流的大小。

④滑动变阻器应该和被控制的电路串联。

⑤滑动变阻器的铭牌：50Ω、2A50Ω表示：。

2A表示：。

3、“伏安法”测电阻①原理：R=U/I②需要的测量工具：电流表、电压表③滑动变阻器的作用：改变待测电阻Rx两端的电压④电路图：⑤如果用伏安法测小灯泡的电阻，则小灯泡的电阻会随着电压、电流的改变而呈现明显的变化，这是因为灯泡的温度发生明显变化，从而使电阻也随之改变。

串、并联电路电阻的特点4、串联电路电阻的特点①推导：∵串联∴U=U1+U2I=I1=I2又∵U=IR、U1=I1R1、U2=I2R2∴IR= 得到：R=R1+R2结论：串联电路的总电阻等于各部分电路电阻之和。

②若有n个阻值都为R的电阻串联，则总电阻R串=nR③串联电阻相当于增加了导体的长度，串联的电阻越多，总电阻越大。

5、并联电路电阻的特点①推导：∵并联∴U=U1=U2I=I1+I2又∵I=U/R 、I1=U1/R1、I2=U2/R2∴U/R=得到：1/R=1/R1+1/R2结论：并联电路的总电阻的倒数等于各支路电阻的倒数之和。

欧姆定律简单计算题（专项训练）1.一个小灯泡两端的电压是8V,正常发光时的电阻是10Ω，那么小灯泡正常发光时的电流是多少？2.一个用电器电阻100Ω，工作时的电流是0.22A ，那么工作时两端的电压是多少？3.某小灯泡两端的电压是2.2V ，用电流表测的流过的电流是50mA ，这个小灯泡的电阻是多少？4.一个10Ω的定值电阻，接在电压为12V 的电源两端，则通过它的电流为 mA 。

如通过它的电流大小为0.15A ，则电阻两端的电压是 V 。

若电阻两端没有电压，则通过他的电流为 A ，它的电阻是 Ω5.一段导体两端电压是2V 时,导体中的电流是0.5A;如果电压增加到6V,导体中电流为 A,导体的电阻为 Ω。

6.从欧姆定律可导出公式IU R ，此式说明（ ） A ．当电压增大2倍时，电阻R 增大2倍B ．当电流强度增大2培时，电阻R 减小2倍C ．电阻是导体本身的性质，当电压为零时，电阻阻值不变D ．当电压为零时，电阻R 也为零7.如图所示，将R 1=4Ω的电阻和R 2=6Ω的电阻串联，R 1两端的电压是3V ，接在电压不变的电源上，求：（1）电路中的电流I ；（2）R 2两端的电压U 2；（3）电源电压U 。

8.在图电路中，R 1=10Ω，R 2=20Ω，闭合开关后，电流表的示数为0.6A 。

（1）电阻R 1两端的电压是多少？（2）通过R 2的电流是多少？9.两个电阻串联，R 1=6Ω，连接到电压为10V 的电源上，测出电阻R 1两端的电压是3V ，求：（1）通过R 1的电流 ；（2）R 2的阻值。

10.如图所示电路中，已知R 1=20Ω，R 2＝10Ω.当开关闭合后，通过电流表示数为0.3A.求：（1）电阻R 1两端电压；（2）通过电阻R 2的电流；（3）通过电路的总电流11.在如图所示的电路中R 的阻值为2欧姆，灯泡两端的电压是3伏特，电源电压是4伏特，则R 的两端的电压是多少伏特？灯泡的电阻是多少欧姆？12.在图所示的电路中，电阻R 1的阻值是5欧姆，干路中的电流I 是0.5安培，电阻R 2两端的电压是2伏。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

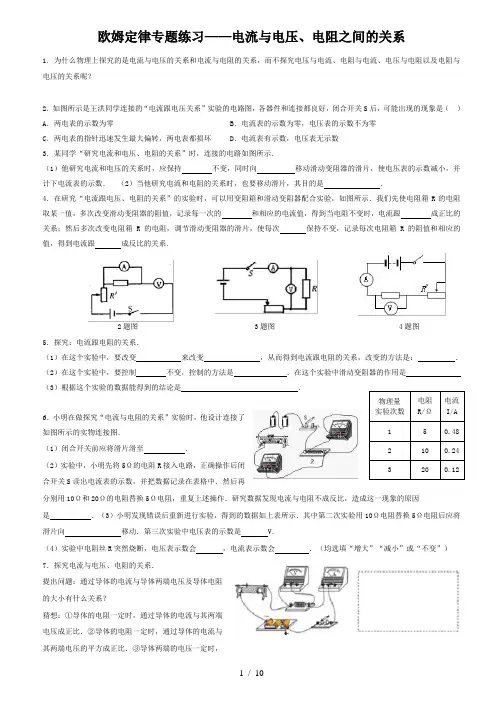

欧姆定律专题练习——电流与电压、电阻之间的关系1．为什么物理上探究的是电流与电压的关系和电流与电阻的关系，而不探究电压与电流、电阻与电流、电压与电阻以及电阻与电压的关系呢？2．如图所示是王洪同学连接的“电流跟电压关系”实验的电路图，各器件和连接都良好，闭合开关S后，可能出现的现象是（）A．两电表的示数为零 B．电流表的示数为零，电压表的示数不为零C．两电表的指针迅速发生最大偏转，两电表都损坏 D．电流表有示数，电压表无示数3．某同学“研究电流和电压、电阻的关系”时，连接的电路如图所示．（1）他研究电流和电压的关系时，应保持不变，同时向移动滑动变阻器的滑片，使电压表的示数减小，并计下电流表的示数．（2）当他研究电流和电阻的关系时，也要移动滑片，其目的是．4．在研究“电流跟电压、电阻的关系”的实验时，可以用变阻箱和滑动变阻器配合实验，如图所示．我们先使电阻箱R的电阻取某一值，多次改变滑动变阻器的阻值，记录每一次的和相应的电流值，得到当电阻不变时，电流跟成正比的关系；然后多次改变电阻箱R的电阻，调节滑动变阻器的滑片，使每次保持不变，记录每次电阻箱R的阻值和相应的值，得到电流跟成反比的关系．2题图 3题图 4题图5．探究：电流跟电阻的关系．（1）在这个实验中，要改变来改变，从而得到电流跟电阻的关系，改变的方法是：．（2）在这个实验中，要控制不变，控制的方法是．在这个实验中滑动变阻器的作用是（3）根据这个实验的数据能得到的结论是．6．小明在做探究“电流与电阻的关系”实验时，他设计连接了如图所示的实物连接图．（1）闭合开关前应将滑片滑至．（2）实验中，小明先将5Ω的电阻R接入电路，正确操作后闭合开关S读出电流表的示数，并把数据记录在表格中．然后再分别用10Ω和20Ω的电阻替换5Ω电阻，重复上述操作．研究数据发现电流与电阻不成反比，造成这一现象的原因是．（3）小明发现错误后重新进行实验，得到的数据如上表所示．其中第二次实验用10Ω电阻替换5Ω电阻后应将滑片向移动．第三次实验中电压表的示数是 V．（4）实验中电阻丝R突然烧断，电压表示数会，电流表示数会．（均选填“增大”“减小”或“不变”）7．探究电流与电压、电阻的关系．提出问题：通过导体的电流与导体两端电压及导体电阻的大小有什么关系？猜想：①导体的电阻一定时，通过导体的电流与其两端电压成正比．②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比．③导体两端的电压一定时，物理量实验次数电阻R/Ω电流I/A1 5 0.482 10 0.243 20 0.12通过导体的电流与导体的电阻成反比． 实验器材：电源（电压恒为4.5V ），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），滑动变阻器（20Ω 2A ，50Ω 1A ），导线若干．实验过程：（1）根据图所示实物图在虚线框内画出电路图．（2）小明按图正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误是： ．（3）小明改正错误后继续实验，通过改变定值电阻R 两端的电压，测得电流、电压的值如表一．分析数据可得出猜想 是正确的．（4）小红在探究猜想③时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V ，并记下电流值；当小红将5Ω的电阻换成10Ω的电阻后，在不改变滑动变阻器滑片的情况下闭合开关，则电压表的示数 ．（选填“变大”、“变小”或“不变）移动滑动变阻器滑片，使电压表的示数为1.5V ，并记下电流值；再改接15Ω的电阻，重复上述实验，得到了表二中的实验数据．分析数据得出，猜想 是正确的．实验中，小红多次移动变阻器滑片的目的是 ．表一 表二（5）小华在探究猜想③时，重新设计了电路，保持电压表的示数为3V ，得到了与表二相同的数据，也完成了实验探究．小华与小红的实验相比不同之处是： ．（6）知识拓展：小明实验时选择的是 Ω电阻．小红实验时选择的变阻器规格是 ．8、小明利用如图（甲）所示的电路，探究“电流与电阻的关系”。
