三菱M701F4燃机现场试验及调试说明书介绍

  • 格式：pdf
  • 大小：337.22 KB
  • 文档页数：48

（
号机组）
工 程 合 同 号：
调试总负责单位：
机岛主设备供货商：东方电气集团
3
M701F 燃气蒸汽联合循环分轴机组燃机调试说明书
G312A-000101BZM
目录
1 机组启动大纲 1.1 概述………………………………………………………………………………...7 1.2 高速盘车试验………………………………………………………………………8 1.3 首次点火和全速空载试验…………………………………………………………8 1.4 超速跳机试验………………………………………………………………………9. 1.5 机组带负荷试验……………………………………………………………………9 1.6 甩负荷试验…………………………………………………………………………9 1.7 在线水洗试验………………………………………………………………………9
4. 首次点火及全速空载试验 4.1 试验目地……………………………………………………………………………22. 4.2 试验前的确认项目…………………………………………………………………22 4.3 开始确认……………………………………………………………………………23 4.4 首次点火及空负荷运行试验记录…………………………………………………26
密级：公司秘密
M701F 燃气蒸汽联合循环分轴机组 燃机现场试验程序及调试说明书
编 号:G312A-000101BSM
版本号:
A
2011 年 7 月
M701F 燃气蒸汽联合循环分轴机组燃机调试说明书
G312A-000101BZM
编 号G312A-000101BZM
编 制:
校 对:
审 核:
会 签:
审 定:
5. 超速试验 5.1 试验目地……………………………………………………………………………30 5.2 试验前确认项目……………………………………………………………………30 5.3 E-OST 通道测试………………………………………………………….………30 5.4 电超速跳机试验程序………………………………………………………………31 5.5 机械超速（主超速）跳机试验程序………………………………………………31 5.6 超速试验记录………………………………………………………………………32
批 准:
版本号 A换版记录源自日期 2011 年 7 月 15 日
换版说明 首次发布
1
M701F 燃气蒸汽联合循环分轴机组燃机调试说明书
G312A-000101BZM
M701F 型 燃气-蒸汽联合循环分轴发电项目
2
M701F 燃气蒸汽联合循环分轴机组燃机调试说明书
G312A-000101BZM
燃机电厂
6. 带负荷试验 6.1 试验目地………………………………………………………………………….…33 6.2 试验前确认的项目…………………………………………………………….……33
4
M701F 燃气蒸汽联合循环分轴机组燃机调试说明书
G312A-000101BZM
6.3 首次并网和带负荷………………………………………………………………….34 6.4 机组正常停机…………………………………………………………………….…34 6.5 带负荷试验记录……………………………………………………………….……35 7. 甩负荷试验 7.1 试验目地…………………………………………………………………………….44 7.2 试验前确认项目…………………………………………………………………….45 7.3 甩负荷程序………………………………………………………………………….45 7.4 甩负荷试验记录………………………………………………………………….…45
2. 启动前的检查 2.1 概述…………………………………………………………………………………10 2.2 机务部分……………………………………………………………………………10 2.3 仪控部分……………………………………………………………………………11 2.4 电气部分……………………………………………………………………………12 2.5 控制油系统…………………………………………………………………………12 2.6 润滑油系统…………………………………………………………………………13 2.7 空气和烟气系统……………………………………………………………………14 2.8 燃料系统……………………………………………………………………………15 2.9 燃机消防系统………………………………………………………………………15. 2.10 余热锅炉……………………………………………………………………………16 2.11 发电机………………………………………………………………………………16 2.12 临时测量装置………………………………………………………………………17
3. 高盘试验 3.1 试验目地……………………………………………………………………………17 3.2 试验前确认项目……………………………………………………………………17 3.3 高盘试验……………………………………………………………………………19 3.4 其他首次盘车需要确认的项目……………………………………………………20 3.5 高盘试验记录………………………………………………………………………20
5
M701F 燃气蒸汽联合循环分轴机组燃机调试说明书
1 机组启动大纲
G312A-000101BZM
1.1 概述
在机组启动前，与调试和“预备调试”有关的安装工作应该完成。所谓“预备调试” 即在机组高盘试验开始以前须完成的调试工作，包括以下项目：
a. 所有仪器的校准（校验） b. 回路检查（从就地到 DCS） c. 辅助设备的试运行（泵、风机、电动机等） d. 安装并冲洗（润滑油、控制油 、密封油、冷却水等） e. 控制阀的调整（气动、电动控制阀门等） f. 报警和联锁试验 g. 发电机保护盘试验 h. SFC 试验 j. AVR 静态调试 k. 盘车运行试验 在与预调试和调试相关的安装工作完成并且所有的子系统运转正常的情况下， 可以进行机组整套启动试验，包含下面几个项目： a. 首次高盘 b. 首次点火 c. 全速空载试验 d. 启动阶段燃烧调整 e. HRSG 沸腾和蒸汽吹扫 f．同步（并网）前电气试验（AVR 动态试验，并网回路试验等） g. 振动测量和现场动平衡（必要时） h. 超速试验（机械和电气） i. 并网试验 j. 带负荷试验 k. 带负荷阶段燃烧调整

合集下载

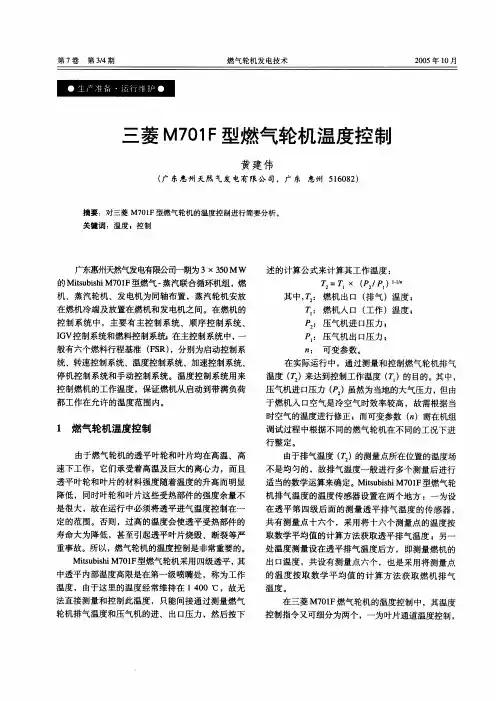

三菱M701F型燃气轮机温度控制
