FT-180A短波单边带电台功率放大器实物部件的分析

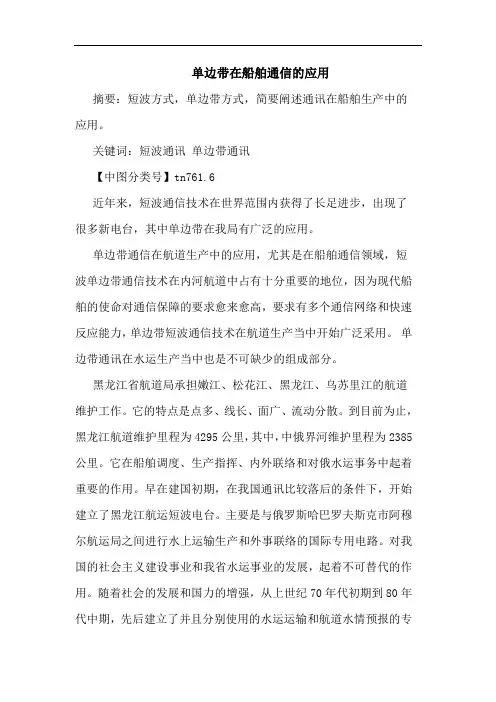

单边带在船舶通信的应用摘要：短波方式，单边带方式，简要阐述通讯在船舶生产中的应用。

关键词：短波通讯单边带通讯【中图分类号】tn761.6近年来，短波通信技术在世界范围内获得了长足进步，出现了很多新电台，其中单边带在我局有广泛的应用。

单边带通信在航道生产中的应用，尤其是在船舶通信领域，短波单边带通信技术在内河航道中占有十分重要的地位，因为现代船舶的使命对通信保障的要求愈来愈高，要求有多个通信网络和快速反应能力，单边带短波通信技术在航道生产当中开始广泛采用。

单边带通讯在水运生产当中也是不可缺少的组成部分。

黑龙江省航道局承担嫩江、松花江、黑龙江、乌苏里江的航道维护工作。

它的特点是点多、线长、面广、流动分散。

到目前为止，黑龙江航道维护里程为4295公里，其中，中俄界河维护里程为2385公里。

它在船舶调度、生产指挥、内外联络和对俄水运事务中起着重要的作用。

早在建国初期，在我国通讯比较落后的条件下，开始建立了黑龙江航运短波电台。

主要是与俄罗斯哈巴罗夫斯克市阿穆尔航运局之间进行水上运输生产和外事联络的国际专用电路。

对我国的社会主义建设事业和我省水运事业的发展，起着不可替代的作用。

随着社会的发展和国力的增强，从上世纪70年代初期到80年代中期，先后建立了并且分别使用的水运运输和航道水情预报的专用无线通讯网络。

随着科技的进步和发展，在上世纪80年代末，分别在松花江干流的肇源、哈尔滨、绥滨等近20个港站等地区建立了甚高频无线通讯发射接收塔，基本解决了船舶与船舶之间的通讯、船舶与各港站之间的通讯联络，基本满足了当时生产指挥和工作联络的需要。

由于短波电台程序繁多，差错率高，在1997年以来中俄水运通讯也有了改善，淘汰了短波电报通信的方式。

原有的中俄国际通讯电路改用电传和传真方式通讯；而我们水运系统通讯也开始逐渐转入单边带话台进行试验进行通讯联络。

在1995年以后，在上级主管部门的支持下，先后调拨给我局的ft?－180a单边带通信设备。

功率放大器基础知识和工作原理功率放大器，是指在给定失真率条件下，能产生最大功率输出以驱动某一负载的放大器。

功率放大器分类1.A类2.B类3.AB类4.D类5.T类A类放大器1.工作点设定在负载线的中点附近，从电源取出的电流是恒定不变的。

2.实际效率最大仅有25% ，可由单管或推挽工作。

3.电路简单，调试方便，但效率较低，晶体管功效大。

3.放大器工作特性曲线的线性范围内，所以瞬态失真和交替失真较小。

B类放大器1.没有输出信号输入时，输出端几乎不消耗功率。

2.效率较高，放大器有一段工作在非线性区域，“交越失真”较大。

3.当信号在-0.6V~0.6V之间时，Q1、Q2都无法导通而引起。

AB类放大器1.输出功率大，耗电量中等。

2.晶体管导通时间大于半周期，必须用两管推挽工作。

3.交替失真较大，可以抵消谐波失真。

D类放大器1.具有很高的效率，通常能达到85%以上。

2.体积小，可以比模拟的放大电路节省很大的空间。

3.无裂噪声接通。

4.低失真，频率响应曲线好，外围元器件少，便于设计调试。

T类放大器1.功率输出电路和脉宽调制D类功率放大器相同。

2.功率晶体管的切换频率不是固定的。

3.动态范围更宽，频率响应平坦。

功率放大器的工作原理利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。

因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电集电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电集流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流是原先的β倍的大信号，这现象成为三极管的放大作用。

经过不断的电流放大，就完成了功率放大。

功率放大器分析描述：供给负载一定输出功率的放大器叫做功率放大器。

它是收音机、扩音机或其他电子设备的末级，它推动扬声器发出声音，使电动机转动，使记录仪表动作等。

功率放大器主要是考虑如何获得最大的输出功率、最小的失真和最高的效率。

由于变压器耦合损耗小，又能变换阻抗，使负载和晶体管相匹配，所以功率放大器广泛采用变压器耦合电路。

音频功率放大器可以根据不同的要求，采用甲类放大器、乙类放大器和甲乙类放大器。

这种功率放大器是在甲类工作状态下运用的，晶体管在输入信号的整个周期内都有放大作用。

C是耦合电容。

R1、R2是上下偏置电阻。

Re、Ce是直流电流负反馈电路，起起稳定工作点的作用。

变压压器B是晶体管BG集电极负载，通过B推动扬声器Y。

甲类功率放大器损耗大、效率低、输出功率小，一般只用在小功率放大设备和仪器中。

这种功率放大器是在乙类工作状态下运用的，一个晶体管在输出正半周内有放大作用，另一个晶体管在负半周内有放大作用。

作为典型的乙类推挽电路，还可以省去R1、R2、Re，而把M、N两点直接连起来。

B1、B2是输入输出变压器。

当没有信号输入的时，两个晶体三极管的基极电压等于零，都处于截止状态。

当输入信号是正半周的时候，如果输入变压器次级上正下负，那么BG1截止，BG2导通，BG2对输入信号起放大作用。

当输入信号是负半周的时候，输入变压器次级上负下正，那么BG2截止，BG1导通，BG1对输入信号起放大作用。

在输出变压器上，放大了的正负两个半周的信号合起来，成了完整的放大信号。

由于这种放大器的两个晶体三极管轮流交替工作，所以叫做推挽放大器。

它比单管功率放大器输出功率大、效率高，因此有广泛用途。

由于晶体管在电流很小的情况下是非线性的，两管交替工作会衔接不好，造成所谓交越失真。

为了减少交越失真，在输入端要给晶体管基极加个很小的正向偏压，使晶体管在没有信号输入时就有一定的集电极电流。

前面介绍的乙类推挽功率放大器有两个缺点：一个是由于变压器本身仍然有损损耗，放大器的效率不能做得很高。

FT-80c单边带电台线路原理分析与调整检修扫描整理BD2MB目录第一章概述--------------------------------------------------------------------------1 第二章 FT一80C收发信机的主要技术指标......---------------------------1 第三章 FT一80C收发信机整机构成单元及连线图解说--------------- ---3 第四章 FT一80C收发信机SSB工作方式信号流程......---------------- -6 第五章 FT一80C收发信机等幅报(Cw)工作方式信号流程...............-9 第六章 FT一80C收发信机调幅(AM)工作方式信号流程............------12 第七章 FT；80C收发信机调频(FM)工作方式信号流程...-----------------13 第八章 FT一80C收发信机单元电路简析.....................----------------15 第九章 FT一80C收发信机电原理图简介.................................----26 第十章 FT一80C收发信机的调整.................................-------------30 第十一章FT一80C收发信机的维护与检修 (34)附录一 FT一80C收发信机电原理图.......................................----52 附录二 FT一80C收发信机英文缩写汉译索引 (43)附录三 FT一80C收发信机各级直流电压表……………………----------45 附录四 FP--700轻载型电源电原理围………………………-------------52第一章概述由国营四O五七厂和日本八重洲无线株式会社合作生产的FT一80C型短波单边带电台是—种设计新颖，性能优良，功能齐全，操作方便，可靠性高的全制式无线收发信机。
