地形图分幅编号的方法有哪些

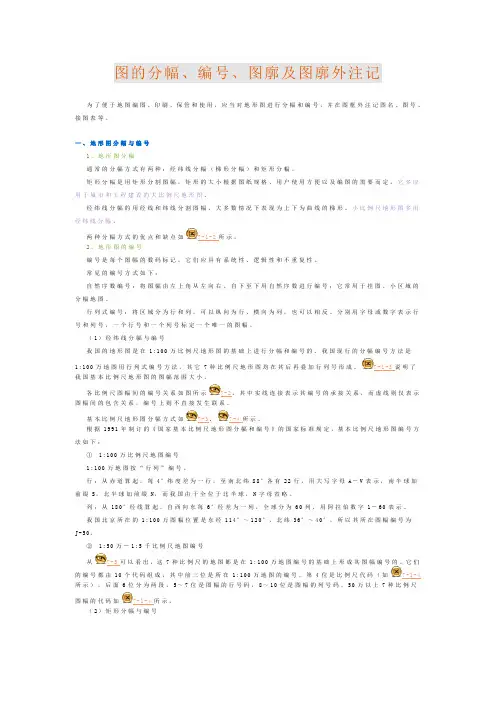

图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。

一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。

矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。

它多应用于城市和工程建设的大比例尺地形图。

经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。

小比例尺地形图多用经纬线分幅。

两种分幅方式的优点和缺点如7-1-2所示。

2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。

常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。

行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。

分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。

（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。

我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。

7-1-3说明了我国基本比例尺地形图的图幅范围大小。

各比例尺图幅间的编号关系如图所示7-2。

其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。

基本比例尺地形图分幅方式如7-3、7-4所示。

根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。

行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。

列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。

地形图分幅编号（一）地形图新旧分幅编号旧标准：以1：100万地形图为基础，延伸出1：50万、1：25万、1：10万; 再以1：10万为基础，延伸出1：5万、1:2.5万延伸出1：1万三种比例尺。

1：100万从赤道起向两极每纬差4°为一行，至88°，南北半球各分为22横列，依次编号1、2、... 10；由经度180°西向东每6°一列，全球60列，如北京所在1：100万图在第10行，第50列，其编号为10-50。

在1：100万图上，按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如 10-50-A ；按经差1°30′纬差1°分成16幅1：25万地形图，编为[1]、...[16]，如 10-50-[1]。

按经差30′纬差20′分成144幅1：10万地形图，编为1、...144，如 10-50-1。

这三种比例尺各自独立地与1：100万地图的图号联系。

1：10万图上的基础上，每经差15′纬差10′分成四幅1：5万地形图，编为A、B、C、D或1、2、3、4，如 10-50-1-A。

1：5万图上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、4，如 10-50-1-A-1。

1：10万图上每经差3′45″纬差2′30″分成64幅1：1万地形图，编为(1)、...(64)，如 10-50-1-(1) 。

1：1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、b、c、d，如 10-50-1-(1)-a 。

1：5万旧的图幅号10500042即J-50-4-B，新图幅：J-50-E-001-007（二）地图分幅地形图的分幅和编号国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

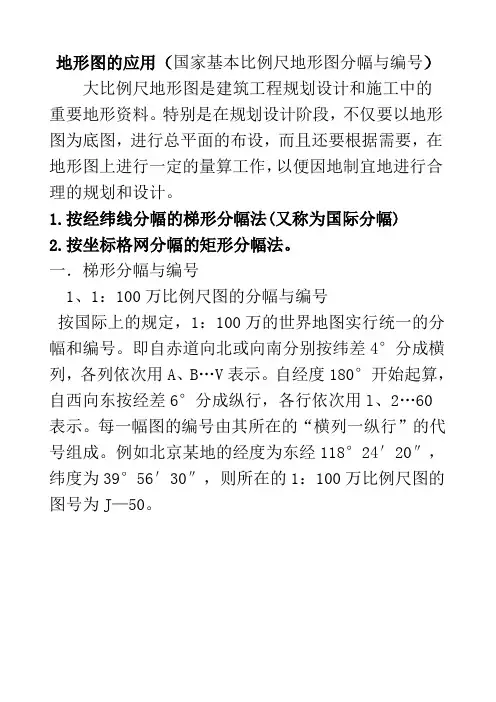

地形图的应用（国家基本比例尺地形图分幅与编号）大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。

特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。

1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。

一．梯形分幅与编号1、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。

即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B...V表示。

自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2 (60)表示。

每一幅图的编号由其所在的“横列一纵行”的代号组成。

例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。

2、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。

3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。

每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。

每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。

每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表示。

1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。

每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。

每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。

采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。

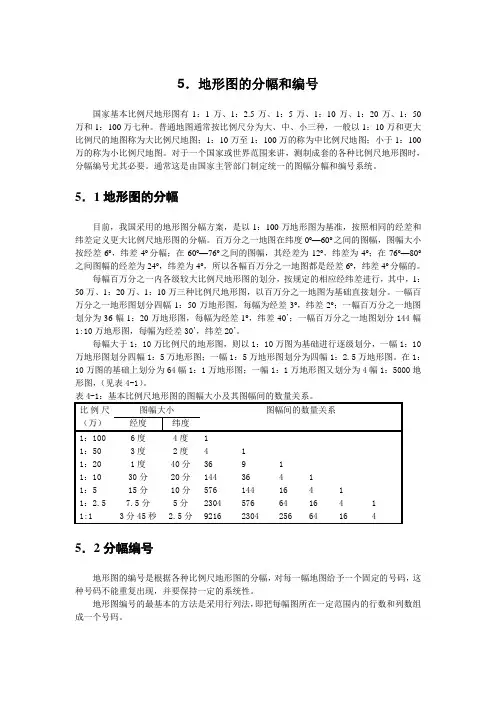

5．地形图的分幅和编号国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

5．1地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0o—60o之间的图幅，图幅大小按经差6o，纬差4o分幅；在60o—76o之间的图幅，其经差为12o，纬差为4o；在76o—80o 之间图幅的经差为24o，纬差为4o，所以各幅百万分之一地图都是经差6o，纬差4o分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3o，纬差2o；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1o，纬差40’；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。

在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表4-1）。

表4-1：基本比例尺地形图的图幅大小及其图幅间的数量关系。

5．2分幅编号地形图的编号是根据各种比例尺地形图的分幅，对每一幅地图给予一个固定的号码，这种号码不能重复出现，并要保持一定的系统性。

关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。

每幅1:100万地形图的编号以它的“横行号—纵列号”表示。

如北京市所在1:100万地形图的编号为J—50。

2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。

一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。

如成都市所在1:10万地形图的编号为H—48—77。

3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。

一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。

如成都市所在1:5万地形图的编号为H—48—77—А。

4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。

一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。

如成都市所在1:1万地形图的编号为H—48—77—(9)。

5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。

一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。

如成都市所在1:5000地形图的编号为H—48—77—(17)。

(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。

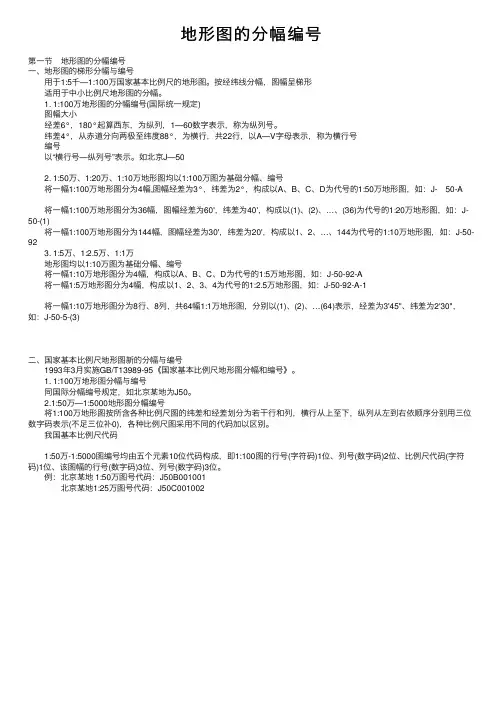

地形图的分幅编号第⼀节　地形图的分幅编号⼀、地形图的梯形分幅与编号 ⽤于1:5千—1:100万国家基本⽐例尺的地形图。

按经纬线分幅，图幅呈梯形 适⽤于中⼩⽐例尺地形图的分幅。

1. 1:100万地形图的分幅编号(国际统⼀规定) 图幅⼤⼩ 经差6°，180°起算西东，为纵列，1—60数字表⽰，称为纵列号。

纬差4°，从⾚道分向两极⾄纬度88°，为横⾏，共22⾏，以A—V字母表⽰，称为横⾏号 编号 以“横⾏号—纵列号”表⽰。

如北京J—50 2. 1:50万、1:20万、1:10万地形图均以1:100万图为基础分幅、编号 将⼀幅1:100万地形图分为4幅,图幅经差为3°，纬差为2°，构成以A、B、C、D为代号的1:50万地形图，如：J-　50-A 将⼀幅1:100万地形图分为36幅，图幅经差为60'，纬差为40'，构成以(1)、(2)、…、(36)为代号的1:20万地形图，如：J-50-(1) 将⼀幅1:100万地形图分为144幅，图幅经差为30'，纬差为20'，构成以1、2、…、144为代号的1:10万地形图，如：J-50-92 3. 1:5万、1:2.5万、1:1万 地形图均以1:10万图为基础分幅、编号 将⼀幅1:10万地形图分为4幅，构成以A、B、C、D为代号的1:5万地形图，如：J-50-92-A 将⼀幅1:5万地形图分为4幅，构成以1、2、3、4为代号的1:2.5万地形图，如：J-50-92-A-1 将⼀幅1:10万地形图分为8⾏、8列，共64幅1:1万地形图，分别以(1)、(2)、…(64)表⽰，经差为3'45"、纬差为2'30"，如：J-50-5-(3)⼆、国家基本⽐例尺地形图新的分幅与编号 1993年3⽉实施GB/T13989-95《国家基本⽐例尺地形图分幅和编号》。

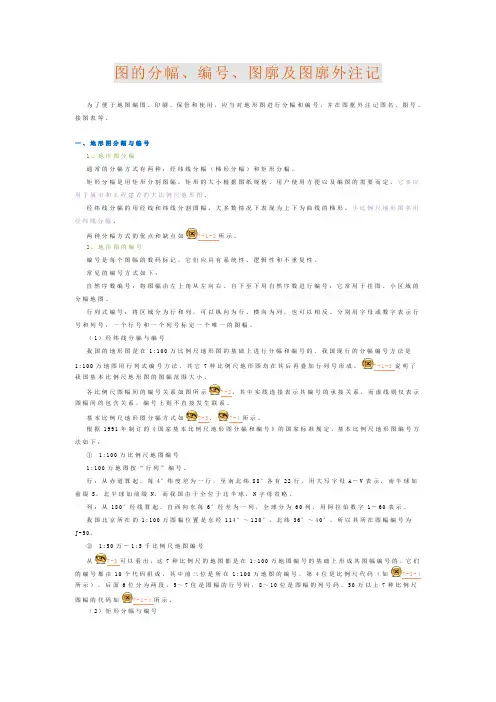

图的分幅、编号、图廓及图廓外注记为了便于地图编图、印刷、保管和使用，应当对地形图进行分幅和编号，并在图框外注记图名、图号、接图表等。

一、地形图分幅与编号1、地形图分幅通常的分幅方式有两种：经纬线分幅（梯形分幅）和矩形分幅。

矩形分幅是用矩形分割图幅，矩形的大小根据图纸规格、用户使用方便以及编图的需要而定。

它多应用于城市和工程建设的大比例尺地形图。

经纬线分幅的用经线和纬线分割图幅，大多数情况下表现为上下为曲线的梯形。

小比例尺地形图多用经纬线分幅。

两种分幅方式的优点和缺点如7-1-2所示。

2、地形图的编号编号是每个图幅的数码标记，它们应具有系统性、逻辑性和不重复性。

常见的编号方式如下：自然序数编号：将图幅由左上角从左向右、自下至下用自然序数进行编号；它常用于挂图、小区域的分幅地图。

行列式编号：将区域分为行和列，可以纵向为行、横向为列，也可以相反。

分别用字母或数字表示行号和列号，一个行号和一个列号标定一个唯一的图幅。

（1）经纬线分幅与编号我国的地形图是在1:100万比例尺地形图的基础上进行分幅和编号的。

我国现行的分幅编号方法是1:100万地图用行列式编号方法，其它7种比例尺地形图均在其后再叠加行列号形成。

7-1-3说明了我国基本比例尺地形图的图幅范围大小。

各比例尺图幅间的编号关系如图所示7-2。

其中实线连接表示其编号的承接关系，而虚线则仅表示图幅间的包含关系，编号上则不直接发生联系。

基本比例尺地形图分幅方式如7-3、7-4所示。

根据1991年制订的《国家基本比例尺地形图分幅和编号》的国家标准规定，基本比例尺地形图编号方法如下：①1:100万比例尺地图编号1:100万地图按“行列”编号。

行：从赤道算起，每4°纬度差为一行，至南北纬88°各有22行，用大写字母A－V表示，南半球加前缀S，北半球加前缀N，而我国由于全位于北半球，N字母省略。

列：从180°经线算起，自西向东每6°经差为一列，全球分为60列，用阿拉伯数字1－60表示。

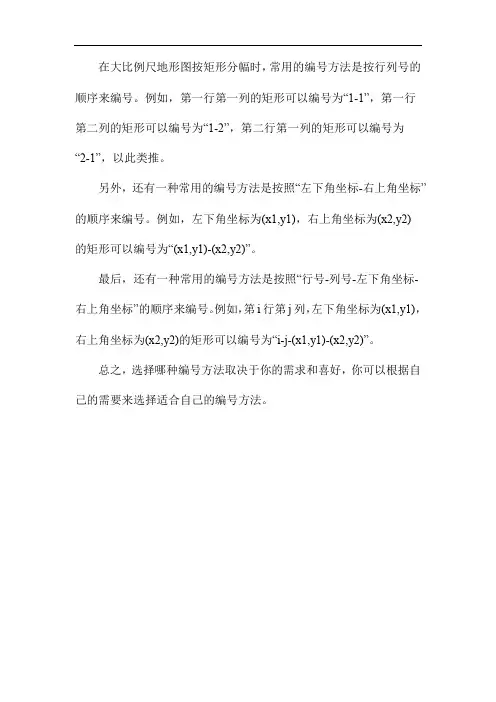

在大比例尺地形图按矩形分幅时，常用的编号方法是按行列号的顺序来编号。

例如，第一行第一列的矩形可以编号为“1-1”，第一行第二列的矩形可以编号为“1-2”，第二行第一列的矩形可以编号为
“2-1”，以此类推。

另外，还有一种常用的编号方法是按照“左下角坐标-右上角坐标”的顺序来编号。

例如，左下角坐标为(x1,y1)，右上角坐标为(x2,y2)
的矩形可以编号为“(x1,y1)-(x2,y2)”。

最后，还有一种常用的编号方法是按照“行号-列号-左下角坐标-右上角坐标”的顺序来编号。

例如，第i行第j列，左下角坐标为(x1,y1)，右上角坐标为(x2,y2)的矩形可以编号为“i-j-(x1,y1)-(x2,y2)”。

总之，选择哪种编号方法取决于你的需求和喜好，你可以根据自己的需要来选择适合自己的编号方法。

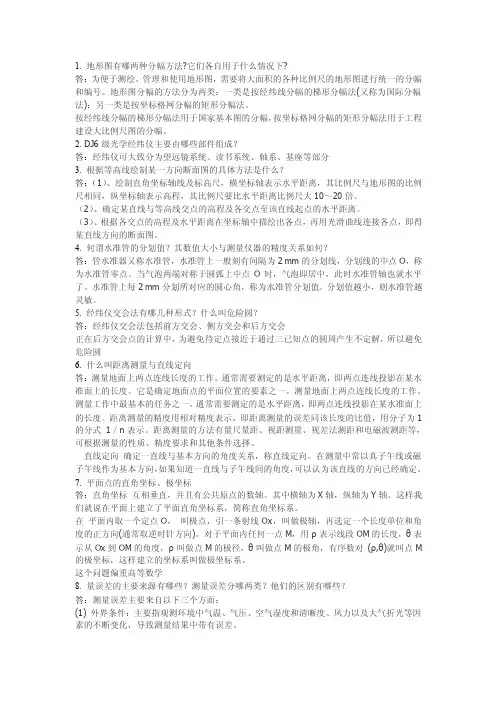

1.地形图有哪两种分幅方法?它们各自用于什么情况下?答：为便于测绘、管理和使用地形图，需要将大面积的各种比例尺的地形图进行统一的分幅和编号。

地形图分幅的方法分为两类：一类是按经纬线分幅的梯形分幅法(又称为国际分幅法)；另一类是按坐标格网分幅的矩形分幅法。

按经纬线分幅的梯形分幅法用于国家基本图的分幅，按坐标格网分幅的矩形分幅法用于工程建设大比例尺图的分幅。

2. DJ6级光学经纬仪主要由哪些部件组成？答：经纬仪可大致分为望远镜系统、读书系统、轴系、基座等部分3.根据等高线绘制某一方向断面图的具体方法是什么？答：（1）、绘制直角坐标轴线及标高尺，横坐标轴表示水平距离，其比例尺与地形图的比例尺相同，纵坐标轴表示高程，其比例尺要比水平距离比例尺大10～20倍。

（2）、确定某直线与等高线交点的高程及各交点至该直线起点的水平距离。

（3）、根据各交点的高程及水平距离在坐标轴中描绘出各点，再用光滑曲线连接各点，即得某直线方向的断面图。

4.何谓水准管的分划值？其数值大小与测量仪器的精度关系如何？答：管水准器又称水准管，水准管上一般刻有间隔为2 mm的分划线，分划线的中点O，称为水准管零点。

当气泡两端对称于圆弧上中点O时，气泡即居中，此时水准管轴也就水平了。

水准管上每2 mm分划所对应的圆心角，称为水准管分划值。

分划值越小，则水准管越灵敏。

5.经纬仪交会法有哪几种形式？什么叫危险圆？答：经纬仪交会法包括前方交会、侧方交会和后方交会正在后方交会点的计算中，为避免待定点接近于通过三已知点的圆周产生不定解，所以避免危险圆6.什么叫距离测量与直线定向答：测量地面上两点连线长度的工作。

通常需要测定的是水平距离，即两点连线投影在某水准面上的长度。

它是确定地面点的平面位置的要素之一。

测量地面上两点连线长度的工作。

测量工作中最基本的任务之一。

通常需要测定的是水平距离，即两点连线投影在某水准面上的长度。

距离测量的精度用相对精度表示，即距离测量的误差同该长度的比值，用分子为1的分式1／n表示。

地图图幅编号为了便于测绘、拼接、管理和使用地形图，必须按适当面积将广大地区的地形图划分成适宜的若干单幅地形图，并将分幅的地形图进行有系统的编号，这项工作称为地形图的分幅和编号。

地形图的分幅可分为两大类：梯形分幅(又称“经纬线分幅”)和矩形分幅(包括正方形分幅)。

所谓梯形分幅就是按经线和纬线来划分，左、右以经线为界，上、下以纬线为界，图形近似梯形。

梯形分幅常用于基本比例尺地形图。

矩形分幅是按平面直角坐标的纵、横坐标线来划分的，图幅的上、下以坐标横线为界，左、右以坐标纵线为界。

对于工程方面需要的局部地区的大比例尺地形图、平面图和中小比例尺挂图和地图集，常用矩形分幅。

一、梯形分幅(一)1:1000万比例尺地形图的分幅及编号为了统一划分全球的地形图，国际地理学会对1:100万比例尺地形图作了分幅和编号方法的规定,称为国际分幅编号。

国际分幅编号规定由经度180°起，按经差6°划分成60个纵行,自西向东用阿拉伯数字1-60表示；由赤道起，向南、北分别按纬差4°各分成22个横列，由低纬向高纬各以大写的拉丁字母Ａ、Ｂ、……、Ｖ标明。

每幅图的编号由其所在的横列字母与纵行的数学按先横列后纵行的次序组成。

由于经线收敛于两极，当纬度较高时，经差6°的实际宽度显得很窄，因此又规定在纬度60°以上的地区，东西图廊的经差取12°，纬度70°以上的地区则取24°。

对于纬度88°为图廓的极圈图,则用Z表示。

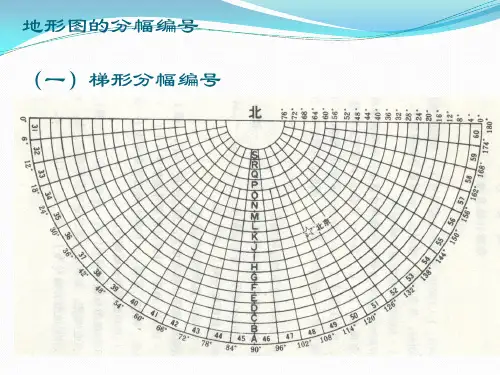

图5-3为北半球的1:100万比例尺图的分幅情况（图5-3见P175）。

为了区别图幅是北半球还是南半球，规定在图号前加N或S，分别表示北或南半球。

因我国领域全部位于北半球，故省注N。

图5-4为我国领域的1:100万比例尺地形图的分幅与编号情况(上图)。

如果已知北京某地(后称甲地)的纬度为北纬39°54ˊ30″，经度为东经116°28ˊ25″，其所在1:1000万比例尺图的图幅编号为J－50。

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1:2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲,测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1、地形图的分幅目前,我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0°-60°之间的图幅,图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°,纬差为4°;在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°,纬差4°分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1:20万、1:10万三种比例尺地形图,以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1：10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1:2。

5万地形图.在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，(见表1—1).表1-1:基本比例尺地形图的图幅大小及其图幅间的数量关系.比例尺纬度经度图幅数1：100 6度4度1 (经差6°，维差4°）1:50 3度2度4 1 （1:100划分为了4幅1：50；毎幅经差3°，纬差2°）1:20 1度40分36 9 1 (1：100划分为了36幅1：20，1：50划分为9幅1:20万;毎幅经差1°，纬差40′）1：10 30分20分144 36 4 11：5 15分10分576 144 16 4 1 (1：100划分为576幅1：5,1：50划分为144:1:5;1:20划分为16幅1：5，依次推。
