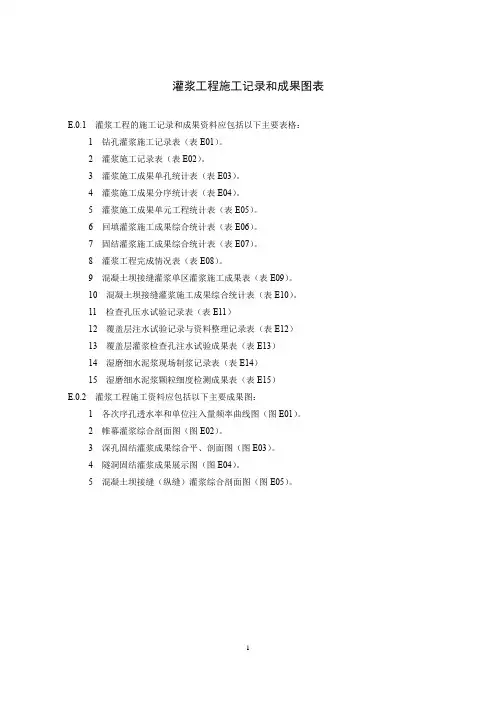

灌浆工程施工记录和成果图表E.0.1 灌浆工程的施工记录和成果资料应包括以下主要表格：1 钻孔灌浆施工记录表（表E01）。
2 灌浆施工记录表（表E02）。
3 灌浆施工成果单孔统计表（表E03）。
4 灌浆施工成果分序统计表（表E04）。
5 灌浆施工成果单元工程统计表（表E05）。
6 回填灌浆施工成果综合统计表（表E06）。
7 固结灌浆施工成果综合统计表（表E07）。
8 灌浆工程完成情况表（表E08）。
9 混凝土坝接缝灌浆单区灌浆施工成果表（表E09）。
10 混凝土坝接缝灌浆施工成果综合统计表（表E10）。
11 检查孔压水试验记录表（表E11）12 覆盖层注水试验记录与资料整理记录表（表E12）13 覆盖层灌浆检查孔注水试验成果表（表E13）14 湿磨细水泥浆现场制浆记录表（表E14）15 湿磨细水泥浆颗粒细度检测成果表（表E15）E.0.2 灌浆工程施工资料应包括以下主要成果图：1 各次序孔透水率和单位注入量频率曲线图（图E01）。
2 帷幕灌浆综合剖面图（图E02）。
3 深孔固结灌浆成果综合平、剖面图（图E03）。
4 隧洞固结灌浆成果展示图（图E04）。
5 混凝土坝接缝（纵缝）灌浆综合剖面图（图E05）。
1表E01 钻孔灌浆施工记录表施工部位孔号桩号排序孔序钻孔顶角方位角孔口高程m 机地距m 接班孔深m 本班钻孔进尺m 交班孔深m接班灌浆深度m 交班灌浆深度m 本班灌浆段长m注：本表下半部分是为进行施工工效、成本计算所用。
如不需要可省略。
2表E02 灌浆施工记录表孔号桩号段次段长自m至m计m 孔口高程m 孔底沉淀cm 射浆管距孔底cm 排序次序年月日班注：本记录表可用灌浆记录仪打印记录代替。
3工程名称孔号桩号施工次序孔口高程开竣工日期4工程名称工程部位单元号排序施工日期5表E05 单元工程帷幕灌浆施工成果表工程名称工程部位施工日期6表E06 回填灌浆施工成果表表E08 灌浆工程完成情况表7表E07 固结灌浆施工成果综合统计表工程名称8表E09 混凝土坝接缝灌浆单元工程（灌区）施工成果表9表E10 混凝土坝接缝灌浆施工综合成果表技术负责人校核制表. 日期年月日10孔号桩号段次段长：自m至m计m 孔口高程m 地下水位m 设计试验压力MPa年月日班计算流量（L/min）透水率q = （Lu）机（班）长记录监理.注：本记录表可用灌浆记录仪打印记录代替。
