楼梯的尺度及设计

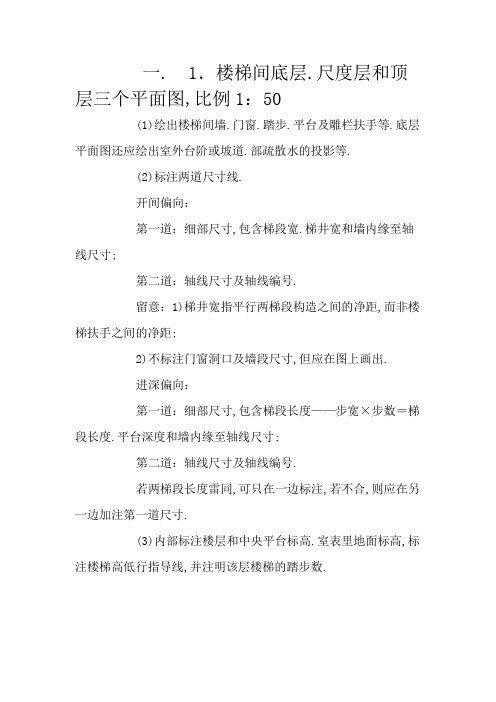

一. 1．楼梯间底层.尺度层和顶层三个平面图,比例1：50(1)绘出楼梯间墙.门窗.踏步.平台及雕栏扶手等.底层平面图还应绘出室外台阶或坡道.部疏散水的投影等.(2)标注两道尺寸线.开间偏向：第一道：细部尺寸,包含梯段宽.梯井宽和墙内缘至轴线尺寸;第二道：轴线尺寸及轴线编号.留意：1)梯井宽指平行两梯段构造之间的净距,而非楼梯扶手之间的净距;2)不标注门窗洞口及墙段尺寸,但应在图上画出.进深偏向：第一道：细部尺寸,包含梯段长度——步宽×步数＝梯段长度.平台深度和墙内缘至轴线尺寸;第二道：轴线尺寸及轴线编号.若两梯段长度雷同,可只在一边标注,若不合,则应在另一边加注第一道尺寸.(3)内部标注楼层和中央平台标高.室表里地面标高,标注楼梯高低行指导线,并注明该层楼梯的踏步数.(4)注写图名.比例,底层平面图还应标注剖切符号及编号.留意：剖切线的剖视偏向应朝向有梯段一方看,并应剖到楼梯间端墙上所开的门窗洞口.2．楼梯间剖面图,比例1：30楼梯间剖面详图应画出底层.二层.顶层之梯段,顶层画到顶层雕栏扶手高度以上用折断线割断.剖面图应按楼梯平面图上剖切线剖视偏向绘制.具体请求如下：(1)绘出梯段.平台.雕栏扶手,室表里地面.室外台阶或坡道.雨篷以及剖切到投影所见的门窗.楼梯间墙等,剖切到部分用材料图例暗示.(2)标注两道尺寸线.程度偏向：第一道：细部尺寸,包含梯段长度——踏步宽×步数一梯段长度.平台宽度和墙内缘至轴线尺寸;第二道：轴线尺寸及轴线编号.垂直偏向：第一道：各梯段高度——踏步高×步数＝梯段高度;第二道：层高尺寸.(3)标注各楼层和中央平台标高.室表里地面标高.底层平台梁底标高.雕栏扶手高度等.注写图名和比例.3．楼梯构造节点详图(2～5个),比例自定.请求暗示清晰各细部构造.标高有关尺寸和做法解释.二.1．楼梯各部分尺寸的肯定依据楼梯间的开间.进深.层高,肯定每层楼梯踏步的高和宽.梯段长度和宽度.以及平台宽度等.(留意：双跑楼梯每层踏步级数最好取偶数,使两跑踏步数相等.)(1)依据建筑物的性质.楼梯的平面地位及楼梯间的尺寸肯定楼梯的情势及合适的坡度.初步肯定踏步宽b和踏步高h(留意：b≮bmin,h≯hmax,bmin和hmax分离为各类建筑的最小踏步宽和最大踏步高.) b.h的取值可参考表3．1和表3．2.表3．1一般楼梯踏步设计参考尺寸踏步高/mm 踏步宽/mm名称最大值经常应用值最小值经常应用值室庐175 150～175 260 260～300中小黉舍150 120～150 260 260～300办公楼160 140～160 280 280～340幼儿园150 120～140 260 260～280剧场.礼堂160 130～150 280 300～350(2)依据楼梯间开间尺寸肯定梯段宽度B和梯井宽度.(3)肯定踏步级数咒,调剂踏步高矗和踏步宽b,用层高H除以踏步高h,得踏步级数n≈H/h,当n为小数时,取整数,并调剂踏步高h (h≈H/n),用公式b+2h=600～620(mm),肯定踏步宽b.(4)肯定楼梯平台的宽度.留意(梯段宽).(5)由踏步宽b及每梯段的级数,肯定梯段的程度投影长度L.(为级踏步的踏面数).2．依据上述尺寸画出楼梯底层.二层及顶层平面图的草图.3．肯定楼梯构造及构造情势肯定楼梯为现浇或预制.梯段为板式或梁板式,以及平台板的支持方法.4．进行楼梯净空高度的验算,使之相符净空高度请求对于底层平台下做出进口时,应验算平台梁下净空高度是否知足2m的请求.若不知足,可经由过程下列门路加以调剂：(1)下降楼梯间底层平台梁下的室内地坪标高.(2)将底层第一梯段增长级数.(3)底层设一跑纵贯二层.(4)将第一跑坡度恰当增大,举高底层平台标高.(5)将(1).(2).(3).(4)种办法联合应用.5．依据平面图.剖切地位,及上述尺寸绘制剖面草图依据盘算的踏步级数和踏步的宽度和高度,先画出全体踏步的剖面轮廓线,然后按所选定的构造情势画出梯段板厚(梁板式梯段还应画出梯梁高);画出平台梁及平台板;画出端墙及墙上的门.窗.过梁等.6．依据剖面图调剂好的尺寸,对平面图进行调剂,并按设计请求进行尺寸标注.7．完成剖面图,加深并标注.。

【珍贵建筑设计知识】楼梯的各种尺寸要求及公式汇总一、楼梯的组成：1.楼梯段楼层间的倾斜构件。

每个梯段的级数不宜少于3级，不应多于18级。

2.平台供休息和转换方向的水平构件。

有楼层平台和休息平台(中间平台)。

3.栏杆扶手梯段临空边的安全设施。

二、楼梯的尺度（一）踏步尺度楼梯常用坡度范围在25°～45°，其中以30°左右较为适宜。

如公共建筑中的楼梯及室外的台阶常采用26°34′的坡度，即踢面高与踏面深之比为1:2；居住建筑的户内楼梯可以达到45°。

踏步常用高度尺寸，踏步的高度，成人以150mm左右较适宜，不应高于175mm。

踏步的宽度（水平投影宽度）以300mm左右为宜，不应窄于260mm。

当踏步尺寸较小时，可以采取加做踏步檐或使踢面倾斜的方式加宽踏面。

踏口的挑出尺寸为20～25mm。

依据建筑物用途、行走舒适、面积经济等。

经验公式：g + r = 450mm2r+ g = 600～620mmg = 250～300mmr = 150～175mm楼梯平台宽度指踏步边到内墙面距离(不含扶手宽度)。

栏杆和扶手梯段栏杆扶手高度应从踏步前缘垂直量至扶手顶面室内高度≥900mm；水平段高度≥1050mm；室外高度≥1050mm；高层≥1100mm儿童扶手高度: 500～600mm。

楼梯的净空高度(1)梯段下净空高度≥2.2m。

(2)平台下净空高度≥2m。

（二）楼梯段的宽度楼梯段是楼梯的主要组成部分之一，它是供人们上下通行的，因此楼梯的宽度必须满足上下人流及搬运物品的需要。

楼梯段宽度的确定要考虑同时通过人流的股数及是否需通过尺寸较大的家具或设备等特殊的需要。

楼梯段宽度:依据通行人数的多少、防火要求、搬运物品等确定。

每股人流按：550mm+（0~150mm）计算楼梯尺寸计算1．根据层高H和初选步高h定每层步数N。

室内楼梯设计规范
1.楼梯尺寸：楼梯的尺寸应根据使用人数和楼层数确定，确保楼梯的
宽度、高度和坡度符合人体工程学的原则。

一般来说，楼梯宽度不应小于
1.1米，楼梯踏面不应小于0.3米，台阶高度不应超过0.18米。

2.楼梯扶手：楼梯沿道两侧应设置扶手，以提供支持和平衡的作用。

扶手应根据楼梯宽度确定，一般设置在楼梯的高度范围内，顶部高度不应
低于0.9米，底部高度不应高于0.75米。

3.楼梯照明：楼梯应设计合适的照明设施，以确保使用者在黑暗环境
中的安全。

照明设备的安装位置应考虑楼梯的高度和转角处的照明需求。

4.楼梯材料：楼梯的材料应具有耐久性、防滑性和易清洁的特点。

楼
梯台阶和踏面的材料可以选择混凝土、瓷砖或者木材等。

5.楼梯通风：为了保持楼梯空气的畅通，应合理设置楼梯的通风设施。

通风口可以设置在楼梯顶部和底部，以提供良好的空气流通。

6.楼梯标识：为了方便人们找到楼梯的位置，应在楼梯出入口设置清
晰的标识，包括楼层号码、上下行箭头和灾难逃生标识等。

7.楼梯防护：为了预防滑倒和坠落等事故，应采取相应的防护措施。

例如，在楼梯的开放边缘设置防护栏杆或者玻璃围栏等。

8.楼梯逃生：为了保证楼梯在火灾等紧急情况下的逃生功能，应保持
楼梯道路畅通无阻，并设置安全出口指示标识。

上述规范均可根据不同的建筑类型和使用目的进行适当调整，以满足
特定的设计要求。

此外，还需要考虑当地的法规和建筑规范，以确保楼梯
设计符合法律要求。

室外疏散楼梯的尺度要求一、室外疏散楼梯的尺度要求1. 宽度要求一般来说呢，室外疏散楼梯的宽度可是有讲究的。

它得保证在紧急情况下，人们能够快速地疏散出去。

宽度不能太窄啦，要是太窄的话，大家挤在一起，就像一群小蚂蚁堵在一个小洞口一样，那可就麻烦大了。

通常呢，最小宽度也要能满足多人并行通过，比如至少得有0.9米宽。

这就好比是给人们留出了一条宽敞的逃生大道，这样在火灾或者其他紧急情况的时候，大家可以快速地从建筑物里跑到安全的地方。

对于一些大型的建筑物，比如说那种很高很大的商场或者办公大楼，疏散楼梯的宽度可能还得更宽呢。

可能会达到 1.1米或者1.2米。

这是因为这些地方的人更多呀，就像一群大鱼在一个大池塘里，要是出口小了，鱼都游不出去啦。

2. 高度要求楼梯的踏步高度也很重要哦。

如果踏步太高，人们走起来就会很费劲，特别是在紧急疏散的时候，大家都慌慌张张的，高踏步很容易让人摔倒。

一般踏步高度在0.15米到0.17米之间比较合适。

想象一下，你每一步都能稳稳地踩下去，就像走在平地上一样轻松，这样在疏散的时候就不会因为脚步不稳而发生危险啦。

而且呢，整个楼梯的高度也要合适。

它要根据建筑物的层数来确定。

比如说如果是三层的建筑物，楼梯的总高度就不能过高或者过低。

过高的话，踏步就会变得很陡，过低呢，又会浪费很多空间。

3. 扶手高度要求扶手可是室外疏散楼梯很重要的一部分呢。

扶手的高度要合适，这样人们在疏散的时候可以扶着扶手，增加安全感。

一般扶手的高度要在0.9米到1.1米之间。

这个高度就像是给人们在疏散的时候提供了一个依靠，特别是老人、小孩或者行动不方便的人，扶着扶手就能走得更稳当。

扶手的材质也很重要哦。

它不能太滑，要是太滑的话，人们扶着的时候可能会不小心滑手。

最好是那种有一定摩擦力的材质，比如木质的扶手或者表面有纹理的金属扶手。

4. 梯段长度要求梯段的长度也是有要求的。

它不能太长，要是太长的话，人们在疏散的时候可能会觉得很累，而且在紧急情况下，长梯段可能会存在更多的危险。

一、楼梯的组成
通常情况下楼梯是由楼梯段、平台、栏杆扶手组成。

1、楼梯段
楼梯段由若干个踏步构成的，每个踏步又由踏面和踢面组成。

我国规定每段楼梯的踏步数量不少于3步，也不超过18步。

2、楼梯平台
平台是联系两个楼梯段的水平构件。

包括楼层平台和中间平台。

3、栏杆扶手
栏杆是布置在楼梯梯段和平台边缘处保证安全的围护构件。

栏杆或拦板顶部供人们行走倚扶用的连续构件称扶手。

楼梯段应至少在一侧设扶手，楼梯段宽达三股人流时应两侧设扶手，达四股人流时加设中间扶手。

扶手也可设在墙上，称为靠墙扶手。

图5—1 楼梯的组成
二、楼梯类型
1、按材料分：有钢砼楼梯、钢楼梯、木楼梯及组合材料楼梯。

2、按位置分：有室内楼梯和室外楼梯。

3、实用性质分：有主要楼梯、辅助楼梯、疏散楼梯及消防楼梯。

4、按梯间平面形式分：有开敞梯间、封闭梯间、防烟梯间。

5、按楼梯的平面形式分：有单跑直楼梯、双跑直楼梯、双跑平行楼梯、三跑楼梯、双分、双合平行楼梯、双分转角楼梯、交叉楼梯、剪刀楼梯、弧形楼梯、螺旋楼梯等。

楼梯的平面形式是根据其使用要求、建筑功能、平面和空间独特点以及楼梯在建筑中的位置等因素确定的。

目前在建筑中应用较多的是双跑平行楼梯，螺旋楼梯一般不宜作疏散楼梯。

三、楼梯的设计要求
（一）基本要求
①位置明显，导向明确。

②靠近出口，宜设直接对外出口。

③数量位置分布应符合人流通。

楼梯扶手设计要求以及各项尺寸参数楼梯的设计要求是什么？复式结构的房子，楼梯是必不可少的。

楼梯是家中“上”与“下”之间的一个连接，但不仅仅如此，在这个上与下之间，需要的是安全、便捷。

楼梯的设计尺寸1.楼梯段的坡度楼梯常见坡度范围为20o～45o，即1/2.75～1/1，其中30o左右较为通用。

2.楼梯踏步尺寸楼梯梯段是由若干踏步组成，每个踏步由踏面和踢面组成。

可按下列经验公式计算踏步尺寸2h+b=600～620mm。

或h+b=450mm式中：h—踏步踢面高度；b—踏步踏面宽度；600～620mm表示一般人的步距；当踏步尺寸较小时，可以采取加做踏口或使踢面倾斜的方式加宽踏面。

3.栏杆(或栏板)扶手高度一般室内扶手高度取900mm，托幼建筑中扶手高度一般取600mm 设扶手，顶层平台的水平安全栏杆扶手高度一般不宜小于1000mm，栏杆之间的水平距离不应大于120mm，室外楼梯扶手高度不小于1050mm。

4.楼梯段的宽度一般楼梯段需考虑同时至少通过两股人流通过。

根据人体尺度每股人流宽可考虑取550mm＋(0～150mm)楼梯井的宽度一般取50～200mm。

5.楼梯平台的宽度楼梯平台宽度大于或至少等于楼梯段的宽度。

在实际楼梯设计中平台宽的确定还要具体情况具体分析。

6.楼梯的净空高度楼梯的净空高度包括楼梯段的净高和平台过道处的净高。

在平台过道处应大于2m。

在楼梯段处应大于2.2m。

在一双跑楼梯中，当首层平台下作通道不能满足2m的净高要求时，可以采取以下办法解决：1)将底层第一梯段增长，形成级数不等的梯段。

这种处理必须加大进深。

2)楼梯段长度不变，降低梯间底层的室内地面标高，这种处理，梯段构件统一，但是室内外地坪高差要满足使用要求。

3)将上述两种方法结合，即利用部分室内外高差，又做成不等跑梯段，满足楼梯净空要求，这种方法较常用。

4)底层用直跑楼梯，直达二楼。

这种处理楼梯段较长，需楼梯间也较长。

楼梯设计方案1.设计步骤(1)确定楼梯的形式；(2)确定楼梯的适宜坡度，选择踏步高h，踏步宽b；(3)确定楼梯间的楼梯段宽度B；(4)确定踏步级数；(5)确定楼梯平台的宽度B’；(6)由初定的踏步宽b确定楼梯段的水平投影长度；(7)进行楼梯净空的计算；(8)绘制楼梯平面图及剖面图。

楼梯数据和计算方法一、楼梯的组成楼梯由梯段、平台、栏杆扶手三部分组成：①梯段：3级≤踏步步数≤18级；②楼梯平台：有中间平台和楼层平台之分；③栏杆扶手：栏杆扶手是设在梯段及平台边缘的安全保护构件。

1、楼梯的尺度要求楼梯的坡度指楼梯段的坡度，由踏步高宽比决定。

它有两种表示方法：一种是用斜面和水平面所夹角度表示；另一种表示方法是斜面的垂直投影高度与斜面的水平投影长度之比。

楼梯常见坡度范围为20º～45º，即1/2.75～1/1，其中30º左右较为通用。

坡度小于20º时，应采用坡道形式。

坡度大于45º时，则采用爬梯。

常见尺寸：住宅：1：1.5 ；公共建筑：1：22.楼梯踏步尺寸踏面宽度与人的脚长和上下楼梯时脚与踏面接触状态有关。

踏步的宽度应与成年男子的脚长相适宜，当踏面宽300mm时，人的脚可以完全落在踏面上，行走舒适。

当踏面宽减少时，人行走脚跟部分可悬空，行走就不方便。

踏步尺度楼梯的坡度由踏步高h（踢面）与踏步宽b（踏面）来控制，常用坡度30°左右。

b、h符合下式：b+h=450mm。

梯段尺度梯段宽度：每股人流宽度为550+（0～150mm），每个梯段最小宽度为1100～1400mm（每个梯段须保证二人同时上下）踏步常用高度尺寸踏步的高度，成人以150mm左右较适宜，不应高于175mm。

踏步的宽度（水平投影宽度）以300mm左右为宜，不应窄于260mm。

当踏步尺寸较小时，可以采取加做踏步檐或使踢面倾斜的方式加宽踏面。

踏口的挑出尺寸为20～25mm。

见图。

3.楼梯段的宽度楼梯段是楼梯的主要组成部分之一，它是供人们上下通行的，因此楼梯的宽度必须满足上下人流及搬运物品的需要。

楼梯段宽度的确定要考虑同时通过人流的股数及是否需通过尺寸较大的家具或设备等特殊的需要。

一般楼梯段需考虑同时至少通过两股人流，即上行与下行在楼梯段中间相遇能通过。

按每股人流500－600mm宽度考虑。

楼梯尺寸标准
楼梯作为连接楼层的通道，其尺寸标准对于建筑设计和使用安全至关重要。

本文将详细介绍楼梯尺寸标准的相关内容，希望能够为您提供参考和指导。

首先，我们来看一下楼梯的基本尺寸标准。

根据建筑设计规范，楼梯的踏步长度应该在280mm-300mm之间，踏步高度应该在150mm-180mm之间。

这个范围内的尺寸设计可以保证人们上下楼梯时的舒适度和稳定性。

另外，楼梯的宽度也是至关重要的，一般情况下，室内楼梯的宽度不应小于900mm，而室外楼梯的宽度不应小于1100mm，这样可以确保在紧急情况下人们能够快速疏散。

其次，我们需要考虑到楼梯的承重能力。

楼梯作为承载人员行走的结构，其承重能力是至关重要的。

根据相关规范，楼梯的设计承载能力应该不小于4kN/㎡，这样可以确保楼梯在使用过程中不会发生变形或者破损，保障人们的安全。

另外，我们还需要考虑到楼梯的防护措施。

在楼梯的设计中，应该设置好扶手和栏杆，以确保人们在上下楼梯时有一定的支撑和保护。

扶手的高度一般应该在900mm-1000mm之间，栏杆的高度一般应该在900mm-1100mm之间，这样可以确保人们在使用楼梯时有足够的支撑和保护。

最后，我们需要考虑到楼梯的斜度和转角。

根据规范，楼梯的斜度一般不应大于45度，这样可以确保人们上下楼梯时的舒适度和安全性。

此外，楼梯的转角处也需要进行合理设计，以确保人们在转角处的行走稳定和安全。

总的来说，楼梯尺寸标准是建筑设计中非常重要的一部分，设计合理的楼梯尺寸可以确保人们在使用过程中的舒适度和安全性。

希望本文介绍的内容能够对您有所帮助，谢谢阅读！。

建筑楼梯的空间尺度设计要求
( 1 )除应符合防火规范的规定外，供日常主要交通用的楼梯的梯段净宽应根据建筑物使用特征，一般按每股人流宽为0.55 + ( 0 〜0.15) m 的人流股数确定，并不应少于两股人流。

( 2 ) 住宅套内楼梯的梯段净宽，当一边临空时，不应小于0 .75m ；当两侧有墙时，不应小于0.90m。

套内楼梯的踏步宽度不应小于0.22m，高度不应大于0.20m，扇形踏步转角距扶手边0.25m处，宽度不应小于0.22m。

( 3 )梯段改变方向时，平台扶手处的最小宽度不应小于梯段净宽。

当有搬运大型物件需要时，应再适量加宽。

'
(4 ) 楼梯休息平台宽度应大于或等于梯段的宽度；楼梯踏步的宽度b 和高度h 的关系应满足：2h+ b= 600〜620mm ;每个梯段的踏步一般不应超过18级，亦不应少于3级。

( 5 )楼梯平台上部及下部过道处的净高不应小于2 m。

梯段净高不应小于2.20m。

注：梯段净高为自踏步前缘线（包括最低和最高一级踏步前缘线以外0.30m范围内）量至直上方突出物下缘间的垂直高度。

( 6 )楼梯应至少于一侧设扶手，梯段净宽达三股人流时应两侧设扶手，达四股人流时可加设中间扶手。

( 7 )室内楼梯扶手高度自踏步前缘线量起不宜小于0.90m。

楼梯水平段栏杆长度大于0.50m时，其扶手高度不应小于1.05m。

(8 ) 踏步前缘部分宜有防滑措施。

楼梯设计尺寸规范一、楼梯的基本尺寸1. 踏步高度（Riser Height）：指每个踏步的垂直高度。

国家建筑标准规定室内楼梯的踏步高度一般应在150mm~190mm之间，室外楼梯的踏步高度一般应在120mm~190mm之间。

踏步高度的选择应尽量保持一致，以确保使用者脚步的稳定性。

2. 踏步宽度（Tread Width）：指每个踏步的水平宽度。

国家建筑标准规定室内楼梯的踏步宽度一般应在240mm~320mm之间，室外楼梯的踏步宽度一般应在250mm~400mm之间。

踏步宽度的选择应能够容纳使用者的脚步，并提供足够的行走空间。

3. 踏台（Landing）：指楼梯连续两个踏步之间的平面区域。

踏台的长度和宽度应足够供使用者踏步时休息和转身。

国家建筑标准规定室内楼梯的踏台长度一般应不小于800mm，宽度应不小于600mm。

室外楼梯的踏台长度和宽度应根据具体使用情况进行设计。

4. 利用系数（Utilization Factor）：指楼梯的设计人流量与实际人流量之间的比例关系。

利用系数的选择应考虑楼梯的使用频率、楼层高度以及使用人群的年龄和体力等因素。

通常情况下，室内楼梯的利用系数应在0.3~0.5之间，室外楼梯的利用系数应在0.2~0.3之间。

二、楼梯的安全要求1.手扶梯和自动扶梯：手扶梯和自动扶梯的设计应符合国家有关标准和规范。

手扶梯和自动扶梯的踏步高度和踏步宽度应符合相应的国际或国内标准。

2. 扶手：楼梯应设置扶手，以提供额外的支撑和平衡。

扶手的高度应根据使用者的身高进行设计，一般应在850mm~900mm之间。

扶手的材质应具备足够的强度和防滑性能。

3.楼梯的亮度：楼梯的照明应明亮且均匀，以确保使用者能够清晰地看到踏步和踏台。

室内楼梯的照明亮度应在100~150Lx之间，室外楼梯的照明亮度应在50~75Lx之间。

4.防滑措施：楼梯的踏步和踏台表面应采用防滑材料，以提供足够的摩擦力。

防滑材料应具备一定的耐磨性和耐候性，以确保长期使用的效果。
