继电保护定值管理规定摘要继电保护设备是电力系统的重要保护措施之一，其可监测电力系统的各项参数，如电流、电压、功率等，并在系统异常时通过信号控制开关设备进行保护。

继电保护设备的定值管理规定对于系统的正常运行和保护措施的制定至关重要。

定值管理规定的必要性继电保护设备的定值管理规定是确保电力系统安全运行和保障电力设备正常生产的关键步骤。

设备的定值管理规定必须严格执行，不仅可以保证电力系统安全运行，还可以使操作人员的工作更加简单和方便。

定值管理规定的要求1.安全性要求：保证继电保护设备的定值或改变定值时，确保系统安全运行。

2.可靠性要求：保证继电保护设备的定值或改变定值后，系统的可靠性不受影响。

3.实现简便性：要求定值管理规定能够在较短的时间内实现，不需要专业人员。

4.合理性要求：定值管理规定在实际运用中要求能够适应不同的系统和设备，在实施中能够达到预期的效果。

5.易操作性要求：定值管理规定应该简单易懂，容易操作。

定值管理规定的流程定值管理规定的流程如下：1.了解系统的工作原理、结构和关键元件。

2.得到设备归档信息，包括设备名称、型号、供货厂家和技术文件等。

3.按照技术文件的要求，制定相应的维护计划和定值管理计划。

4.定期检查设备是否正常工作，并根据定值变更实际工况和设备的实际需求调整定值。

5.定期进行设备的性能测试和定值的检测，根据结果进行定值的调整。

6.对于设备的故障和维修，定期进行定值的检测和调整。

定值管理规定的注意事项1.定值管理规定必须由专业的维护人员进行，操作人员必须经过培训。

2.定值变更必须事先经过审批，批准后才能进行。

3.定期检查设备是否正常工作，根据实际工况和设备的实际需求进行定值的调整。

4.备份设备定值、型号和技术文件等信息，以便日后使用和查阅。

5.故障维修后一定要重新检查设备的定值和性能，并根据情况进行调整。

结论继电保护设备作为电力系统的重要保护措施，设备定值管理规定对于系统的正常运行和保护措施的制定至关重要。

继电保护定值管理办法是为了确保电力系统的安全稳定运行，保护设备的正常运行，防止电力系统故障和事故的发生而制定的一种管理制度。

本文将从继电保护定值管理的背景和意义、继电保护定值管理的内容和要求、继电保护定值管理的流程和方法以及继电保护定值管理的问题和对策等方面进行详细论述。

一、继电保护定值管理的背景和意义电力系统中的继电保护是防止电力系统故障和事故发生的重要措施，继电保护设备的定值设置决定了保护设备对电力系统故障的响应速度和响应精度。

因此，对继电保护设备的定值进行科学合理的管理，是保证电力系统安全稳定运行的重要保证。

继电保护定值管理的意义主要体现在以下几个方面：1. 提高电力系统的安全性：通过合理的继电保护定值设置，能够提高电力系统对电力故障的检测和切除能力，保障电力系统设备的正常运行，减少事故的发生。

2. 提高电力系统的可靠性：合理的继电保护定值设置能够提高电力系统的故障处理能力，使得故障得以快速切除，减少故障对电力系统其他区域的影响，提高电力系统的可靠性和供电质量。

3. 降低电力系统的运行成本：通过调整继电保护定值，可以减少保护设备的误动和虚动，提高保护装置的运行效率，减少对保护设备的维护和修理，降低运行成本。

4. 优化电力系统的运行方式：合理的继电保护定值设置可以使电力系统运行方式更加灵活多样化，提高电力系统的运行效率和可调度性。

二、继电保护定值管理的内容和要求继电保护定值管理的内容主要包括以下几个方面：1. 继电保护定值的制定：根据电力系统特点和设备实际情况，制定符合实际需要的继电保护定值，确保继电保护设备能够对电力系统故障作出准确的判断和保护。

2. 继电保护定值的调整：根据电力系统的运行情况和设备的实际状态，及时对继电保护的定值进行调整，确保保护设备的性能和可靠性。

3. 继电保护定值的更新：随着电力系统设备的更替和运行状态的变化，及时对继电保护的定值进行更新，确保继电保护设备一直处于最佳工作状态。

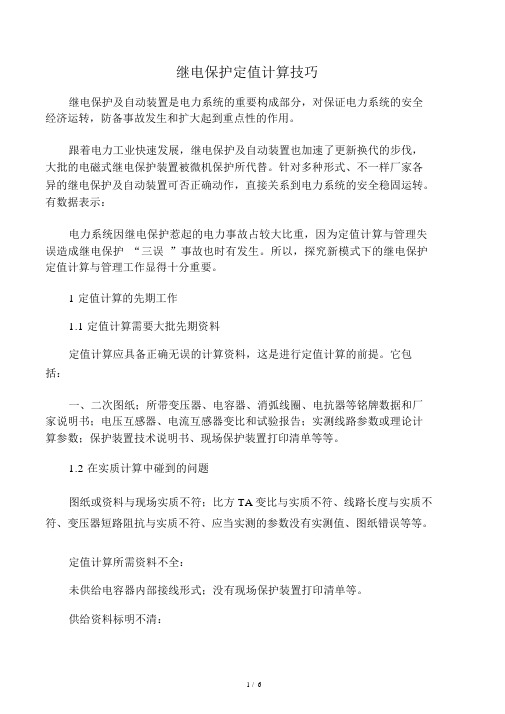

继电保护定值计算技巧继电保护及自动装置是电力系统的重要构成部分，对保证电力系统的安全经济运转，防备事故发生和扩大起到重点性的作用。

跟着电力工业快速发展，继电保护及自动装置也加速了更新换代的步伐，大批的电磁式继电保护装置被微机保护所代替。

针对多种形式、不一样厂家各异的继电保护及自动装置可否正确动作，直接关系到电力系统的安全稳固运转。

有数据表示：电力系统因继电保护惹起的电力事故占较大比重，因为定值计算与管理失误造成继电保护“三误”事故也时有发生。

所以，探究新模式下的继电保护定值计算与管理工作显得十分重要。

1定值计算的先期工作1.1 定值计算需要大批先期资料定值计算应具备正确无误的计算资料，这是进行定值计算的前提。

它包括：一、二次图纸；所带变压器、电容器、消弧线圈、电抗器等铭牌数据和厂家说明书；电压互感器、电流互感器变比和试验报告；实测线路参数或理论计算参数；保护装置技术说明书、现场保护装置打印清单等等。

1.2 在实质计算中碰到的问题图纸或资料与现场实质不符；比方 TA 变比与实质不符、线路长度与实质不符、变压器短路阻抗与实质不符、应当实测的参数没有实测值、图纸错误等等。

定值计算所需资料不全：未供给电容器内部接线形式；没有现场保护装置打印清单等。

供给资料标明不清：架空线没有分段标明长度和型号；电缆线路在方案中没有写清所带用户或标明双电缆。

1.3TA 变比与实质不符使定值计算错误例：某变电站 10kV 出线，带两台容量 SN为 1000kVA变压器，短路阻抗 UK为6％，资料供给 TA 变比 N 为，实质变比 N 为。

保护定值计算：TA 变比 N 取，过流保护按躲过最大负荷电流整定：则一般定值最小可选：，2A。

而实质状况：TA 变比 N 取，代入I≥可选择： 1A。

速断按躲过变压器低压侧短路整定：短路阻抗标么值：（取基准容量SB=100MVA，基准电压 UB=，基准电流 IB=5500A）当 UB=UN时X*=UK× SB/(100 × SN)=6I≥1.3 × 5500/(X*× N)=（N 取）一般最小可取：，10A。

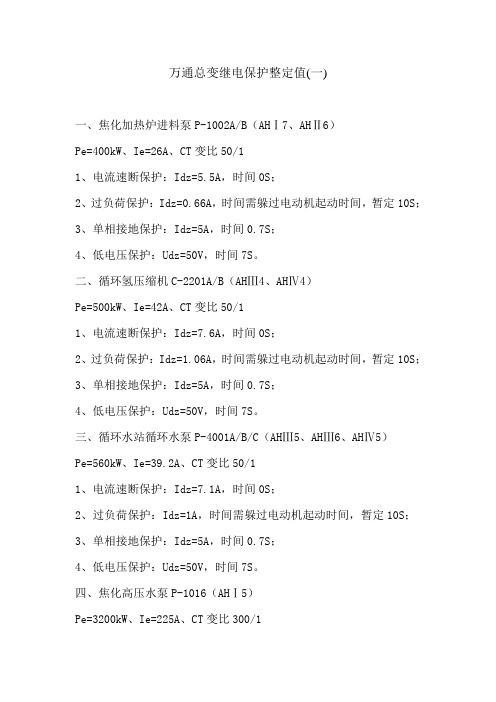

万通总变继电保护整定值(一)一、焦化加热炉进料泵P-1002A/B（AHⅠ7、AHⅡ6）Pe=400kW、Ie=26A、CT变比50/11、电流速断保护：Idz=5.5A，时间0S；2、过负荷保护：Idz=0.66A，时间需躲过电动机起动时间，暂定10S；3、单相接地保护：Idz=5A，时间0.7S；4、低电压保护：Udz=50V，时间7S。

二、循环氢压缩机C-2201A/B（AHⅢ4、AHⅣ4）Pe=500kW、Ie=42A、CT变比50/11、电流速断保护：Idz=7.6A，时间0S；2、过负荷保护：Idz=1.06A，时间需躲过电动机起动时间，暂定10S；3、单相接地保护：Idz=5A，时间0.7S；4、低电压保护：Udz=50V，时间7S。

三、循环水站循环水泵P-4001A/B/C（AHⅢ5、AHⅢ6、AHⅣ5）Pe=560kW、Ie=39.2A、CT变比50/11、电流速断保护：Idz=7.1A，时间0S；2、过负荷保护：Idz=1A，时间需躲过电动机起动时间，暂定10S；3、单相接地保护：Idz=5A，时间0.7S；4、低电压保护：Udz=50V，时间7S。

四、焦化高压水泵P-1016（AHⅠ5）Pe=3200kW、Ie=225A、CT变比300/11、差动电流起动定值：Idz=0.23A，时间0S；2、过负荷保护：Idz=0.95A，时间需躲过电动机软起动时间；3、单相接地保护：Idz=5A，时间0.7S；4、低电压保护：Udz=50V，时间7S。

五、焦化富气压缩机K-1201A/B（AHⅠ6、AHⅡ5）同步电动机Pe=1800kW、Ie=121.6A、CT变比150/11、电流速断保护：Idz=8.5A，时间0S；2、过负荷保护：Idz=1.02A，时间需躲过电动机软起动时间；3、单相接地保护：Idz=5A，时间0.7S；4、低电压保护：Udz=50V，时间7S；5、失步保护，利用过负荷保护兼作；6、防止非同步冲击的断电失步保护。

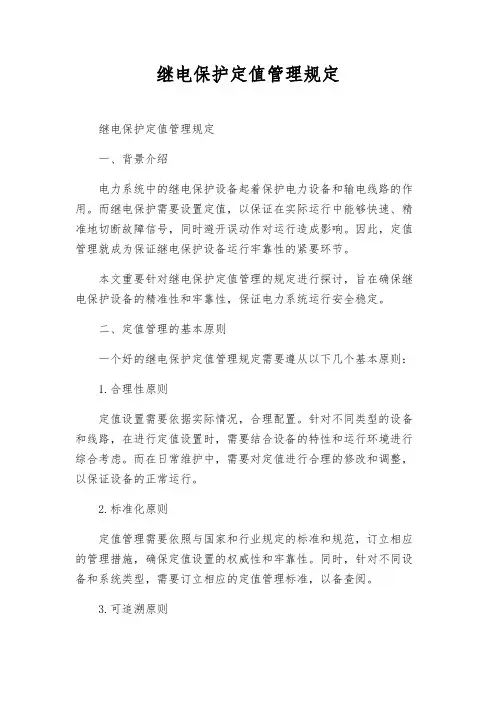

继电保护定值管理规定继电保护定值管理规定一、背景介绍电力系统中的继电保护设备起着保护电力设备和输电线路的作用。

而继电保护需要设置定值，以保证在实际运行中能够快速、精准地切断故障信号，同时避开误动作对运行造成影响。

因此，定值管理就成为保证继电保护设备运行牢靠性的紧要环节。

本文重要针对继电保护定值管理的规定进行探讨，旨在确保继电保护设备的精准性和牢靠性，保证电力系统运行安全稳定。

二、定值管理的基本原则一个好的继电保护定值管理规定需要遵从以下几个基本原则：1.合理性原则定值设置需要依据实际情况，合理配置。

针对不同类型的设备和线路，在进行定值设置时，需要结合设备的特性和运行环境进行综合考虑。

而在日常维护中，需要对定值进行合理的修改和调整，以保证设备的正常运行。

2.标准化原则定值管理需要依照与国家和行业规定的标准和规范，订立相应的管理措施，确保定值设置的权威性和牢靠性。

同时，针对不同设备和系统类型，需要订立相应的定值管理标准，以备查阅。

3.可追溯原则定值管理需要建立一套完整的档案系统，记录定值的设置及修改过程，并保留相关数据的备份，以便在需要时进行查阅和追溯。

同时，对于对电力系统运行具有紧要意义的继电保护设备，还需要建立在线监测系统，时刻保证数据的精准性和完整性。

4.统一管理原则定值管理需要实现信息共享，促进各个环节之间的协调和搭配，确保定值对继电保护设备的运行起到积极的促进作用。

三、定值管理的实施方法1.设置定值设置定值是整个定值管理的基础。

在设备调试和接受过程中，需要依据设备的特性和实际运行环境，合理设置继电保护的定值。

同时，需要严格遵守国家和行业规定的标准和规范，确保设置的定值符合相关要求。

在实际运行中，还需要对定值进行监测和测量，检验设备的工作情况，适时调整相关定值。

2.定值管理方案的编制定值管理方案编制需要依照相关标准和规范，结合实际运行情况，订立相应的方案。

管理方案需要包括设置定值的实在步骤和过程，修改定值的流程和要求，以及定值数据的备份和维护等。

继电保护整定值计算方法继电保护是电力系统中一项重要的保护措施，用于在电力系统发生故障时及时切断故障电路，保护电力设备和电力系统的安全运行。

继电保护的整定值是指设置在继电保护装置中的参数，如果整定值的选择不合理，将会导致继电保护装置误操作或者不能发挥其保护作用。

本文将介绍继电保护整定值计算的方法和注意点。

继电保护整定值选择的原则继电保护整定值的选择应遵循以下原则：1.对主要故障进行快速响应，如过载、短路、接地等故障。

2.避免误动作，使保护装置对于正常运行的设备不进行不必要的干预。

3.满足电力系统的要求，如稳定性、动稳定性等。

在选择整定值时还需考虑电力系统的实际情况，如电力系统的负荷特点、输电线路的长度和特性、电容器的影响等。

继电保护整定值计算方法过流保护过流保护是常用且关键的继电保护之一，其整定值的计算方法如下：1. 瞬时过流保护瞬时过流保护的整定值计算公式为：$$I_p = K_f \\cdot I_{\\text{额定}}$$其中，I p为整定值，K f为特征系数，$I_{\\text{额定}}$为额定电流。

特征系数的选择一般为1.5到3.0之间，在电力系统的主传输网中，特征系数取2.0左右较为合适，在供配电系统中，特征系数则可适当增加。

2. 过流时间保护过流时间保护的整定值计算公式为：$$I_t = K_f \\cdot I_{\\text{额定}} \\cdot t$$其中，I t为整定值，K f为特征系数，$I_{\\text{额定}}$为额定电流，t为动作时间。

一般而言，过流时间保护的特征系数较大，大于等于10，可以根据实际需要进行调整。

绝缘监测保护绝缘监测保护的整定值计算方法如下：$$K_p=\\frac{V_\\text{额定}}{\\sqrt{2} R_0}$$其中，K p为整定值，$V_\\text{额定}$为电力设备额定电压，R0为电力设备的零序电阻。

该整定值为当设备的接地阻抗低于一定程度时，绝缘监测保护装置将动作以切断电力设备，防止电力设备由于接地短路而损坏。

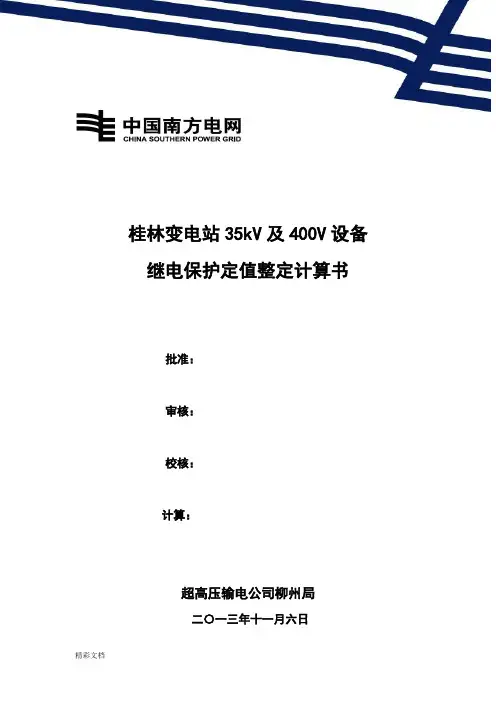

桂林变电站35kV及400V设备继电保护定值整定计算书批准：审核：校核：计算：超高压输电公司柳州局二〇一三年十一月六日计算依据： 一、 规程依据DL/T 584-2007 3～110kV 电网继电保护装置运行整定规程 Q/CSG-EHV431002-2013 超高压输电公司继电保护整定业务指导书2013年广西电网继电保护整定方案二、 短路阻抗广西中调所提供2013年桂林站35kV 母线最大短路容量、短路电流:三相短路 2165MVA/33783A ；由此计算35kV 母线短路阻抗 正序阻抗 Z1=()()63.03378332165322=⨯=A MVAI SΩ第一部分 #1站用变保护一、参数计算已知容量：S T1=800kVA，电压：35/0.4kV，接线：D/Y11，短路阻抗：U K=6.72%计算如下表：注：高压侧额定电流：Ie= S T1/( 3Ue)= 800/( 3×35)=13.2A 高压侧额定电流二次值：Ie2=13.2/40=0.33 A低压侧额定电流：Ie’=S T1/( 3Ue)= 800/( 3×0.4)=1154.7A 低压侧额定电流二次值：Ie2’=1154.7/300=3.85A短路阻抗：Xk=（Ue2×U K）/ S T1=（35k2×0.0672）/800k=103Ω保护装置为南瑞继保RCS-9621C型站用电保护装置，安装在35kV保护小室。

二、定值计算1、过流I段（速断段）1）按躲过站用变低压侧故障整定： 计算站用变低压侧出口三相短路的一次电流I k(3).max= Ue /（3×Xk ）=37000/（3×103）=207.4A计算站用变低压侧出口三相短路的二次电流Ik= I k(3).max /Nct=207.4/40=5.19A计算按躲过站用变低压侧故障整定的过流I 段整定值Izd=k K ×Ik k K 为可靠系数，按照整定规程取k K =1.5 =1.5×5.19=7.8A2）校验最小方式时低压侧出口两相短路时灵敏系数lm K ≥1.5 计算站用变低压侧出口两相短路的一次电流 min).2(Ik = Ue /〔2×（Z1 +Xk ）〕 =37000/〔2×（0.63 +103）〕=178.52A式中：Z1为35kV 母线短路的短路阻抗。

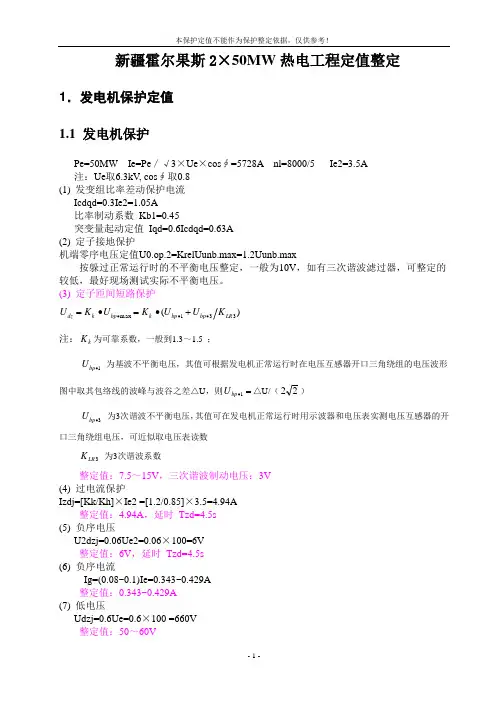

新疆霍尔果斯2×50MW 热电工程定值整定1．发电机保护定值1.1 发电机保护Pe=50MW Ie=Pe ／√3×Ue ×cos ∮=5728A nl=8000/5 Ie2=3.5A注：Ue 取6.3kV , cos ∮取0.8(1) 发变组比率差动保护电流Icdqd=0.3Ie2=1.05A比率制动系数 Kb1=0.45突变量起动定值 Iqd=0.6Icdqd=0.63A(2) 定子接地保护机端零序电压定值U0.op.2=KrelUunb.max=1.2Uunb.max按躲过正常运行时的不平衡电压整定，一般为10V ，如有三次谐波滤过器，可整定的较低，最好现场测试实际不平衡电压。

(3) 定子匝间短路保护)(331max LR bp bp k bp k dz K U U K U K U ∙∙∙+∙=∙=注：k K 为可靠系数，一般到1.3～1.5 ；1∙bp U 为基波不平衡电压，其值可根据发电机正常运行时在电压互感器开口三角绕组的电压波形图中取其包络线的波峰与波谷之差△U ，则=∙1bp U △U/（22）3∙bp U 为3次谐波不平衡电压，其值可在发电机正常运行时用示波器和电压表实测电压互感器的开口三角绕组电压，可近似取电压表读数3LR K 为3次谐波系数整定值：7.5～15V ，三次谐波制动电压：3V(4) 过电流保护Izdj=[Kk/Kh]×Ie2 =[1.2/0.85]×3.5=4.94A整定值：4.94A ，延时 Tzd=4.5s(5) 负序电压U2dzj=0.06Ue2=0.06×100=6V整定值：6V ，延时 Tzd=4.5s(6) 负序电流Ig=(0.08~0.1)Ie=0.343~0.429A整定值：0.343~0.429A(7) 低电压Udzj=0.6Ue=0.6×100 =660V整定值：50～60V(8) 过负荷Izdj=[Kk/Kh]×Ie2 =[1.05/0.85]×3.5=4.32A整定值：4.32A，延时Tzd=9s(9) 转子接地保护一点转子接地保护整定值：Rg=10kΩ，动作于信号参见微机保护说明书中转子接地保护试验方法。

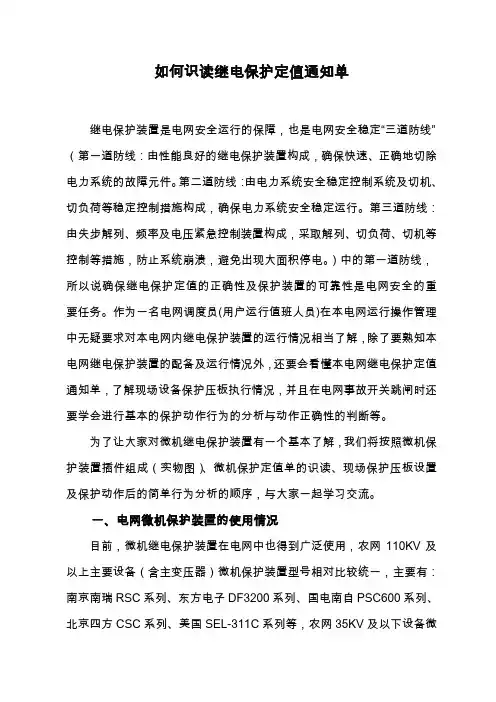

如何识读继电保护定值通知单继电保护装置是电网安全运行的保障，也是电网安全稳定“三道防线”（第一道防线：由性能良好的继电保护装置构成，确保快速、正确地切除电力系统的故障元件。

第二道防线：由电力系统安全稳定控制系统及切机、切负荷等稳定控制措施构成，确保电力系统安全稳定运行。

第三道防线：由失步解列、频率及电压紧急控制装置构成，采取解列、切负荷、切机等控制等措施，防止系统崩溃，避免出现大面积停电。

）中的第一道防线，所以说确保继电保护定值的正确性及保护装置的可靠性是电网安全的重要任务。

作为一名电网调度员(用户运行值班人员)在本电网运行操作管理中无疑要求对本电网内继电保护装置的运行情况相当了解，除了要熟知本电网继电保护装置的配备及运行情况外，还要会看懂本电网继电保护定值通知单，了解现场设备保护压板执行情况，并且在电网事故开关跳闸时还要学会进行基本的保护动作行为的分析与动作正确性的判断等。

为了让大家对微机继电保护装置有一个基本了解，我们将按照微机保护装置插件组成（实物图）、微机保护定值单的识读、现场保护压板设置及保护动作后的简单行为分析的顺序，与大家一起学习交流。

一、电网微机保护装置的使用情况目前，微机继电保护装置在电网中也得到广泛使用，农网110KV及以上主要设备（含主变压器）微机保护装置型号相对比较统一，主要有：南京南瑞RSC系列、东方电子DF3200系列、国电南自PSC600系列、北京四方CSC系列、美国SEL-311C系列等，农网35KV及以下设备微机保护装置型号很杂，大都为小厂家。

虽然保护厂家很多，保护装置不近相同，但保护原理、插件配置组成、保护压板的设置等基本相同。

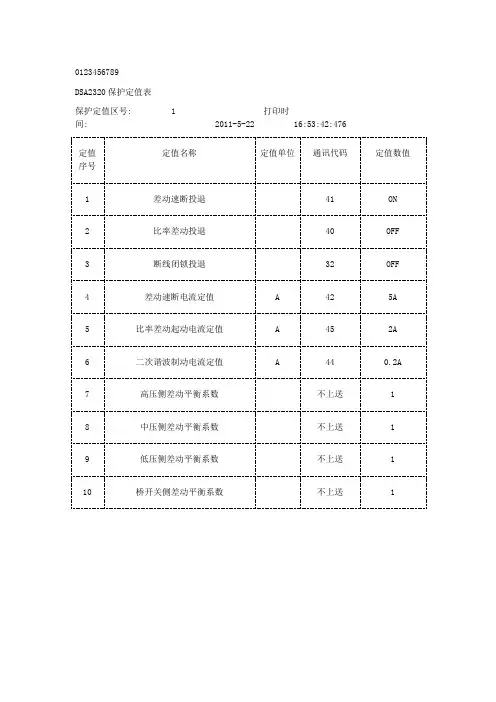

微机继电保护装置定值通知单与常规继电器保护定值通知单不同，常规保护定值单整定项目简单，一台主变主、后备保护整定项目1张通知单就完了，而微机保护定值通知单整定项目相对很多、很细，一台主变压器保护整定项目就达10张通知单之多，保护整定项目多和细，使得保护的选择投、停用更加灵活。
