贴片元件封装说明贴片封装 - 两脚表贴现在常用的的电阻、电容、电感、二极管都有贴片封装。
贴片封装用四位数字标识，表明了器件的长度和宽度。
贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。
一般说的贴片电容是片式多层陶瓷电容（MLCC），也称独石电容。
附表是贴片电阻的参数。
英制 (mil) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm)常规 功率W 提升 功率 W 最大工作 电压 V0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 1/20 25 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 1/16500603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 1/16 1/10 50 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1/10 1/8 150 **** **** 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1/8 1/4 200 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1/4 1/3 200 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1/2 200 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 1/2 3/4 2002512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 1200AXIAL - 两脚直插AXIAL 就是普通直插电阻的封装，也用于电感之类的器件。
封装形式图片国际统一简称LDCCLGALQFPPDIPTO5TO52TO71TO71TO78PGAPlastic PIN Grid Array 封装形式图片国际统一简称TSOPThin Small OUtlinePackageQFPQuadFlat PackagePQFP 100LQFPQuadFlat PackageSOT143SOT220Thin ShrinkQutline PackageuBGAMicro Ball GridArrayuBGAMicro Ball GridArrayPCDIPPLCCLQFPLQFP 100LTO8TO92TO93T099EBGA 680LQFPQuad Flat PackageTQFP 100LZIPZig-Zag Inline PackaSOT223SOT223SOT23SOT23/SOT323SOT25/SOT353SOT26/SOT363FBGAFDIPSOJSBGALBGA 160LPBGA 217LPlastic Ball GridArraySBGA 192LTSBGA 680LCLCCSC-705LSDIPSIPSingleInline PackageSOSmall OutlinePackageSOP EIAJ TYPE II 14LSSOP 16LSSOPSOJ 32LFlat PackHSOP28ITO220ITO3PTO220TO247CNRCPGACeramic Pin OutlinePackageDIPDualInline PackageDIP-tabDUAL Inline Package with Metal HeatsinkBQFP 132C-BendLeadCERQUADCeramic QuadFlatCeramicCase LAMINATE CSP T12L Chip Scale PackageGullwingleadsTO264TO3JLCCLCCTO263/TO268SO DIMM Small Outline Dual In-line Memory ModuleSOCKET 370For intel 370 Pin PGA PentiumIII & CeleronCPUSIMM30 Single Inline MemoryModuleSIMM72 Single Inline MemoryModuleSIMM72 Single inline MemoryModuleSOT343SOT523SOT89SOT89Socket 603FosterLLP 8LaPCI 32bit 5V Peripheral Component InterconnectPCI 64bit 3.3V Peripheral Component InterconnectPCMCIATCSP 20LChip Scale Packagepin PGApentium 4 CPUSOCKET462/SOCKET A For PGA AMD Athlo &Duron CPUPSDIPSLOT1 For intel pentiumII petiumIII & Celeron CPUSLOT A For AMDAthloncpuSNAPTKSNAPTKSNAPZPSOHBGABall Grid ArrayTO18TO252SOCKET7For intel Pentium& MMXpentium CPU一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
常用贴片元件封装1 电阻：最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.102）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。

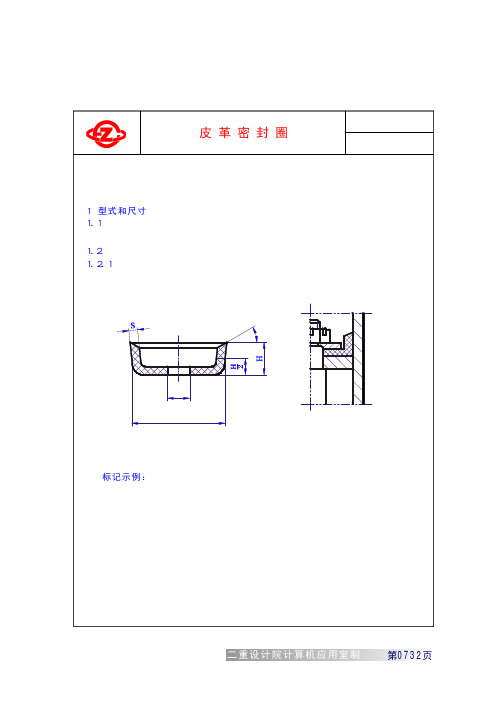

四氟v型密封环标准
四氟V型密封环的标准根据国际标准和行业标准，一般遵循以下规定：
1. 尺寸标准：四氟V型密封环的尺寸应符合相关标准，如GB/T 1235、ISO 3601-3、AS568等。
2. 材料标准：四氟V型密封环一般采用聚四氟乙烯（PTFE）材料制造，材料应符合相关国际标准和行业标准的要求。
3. 密封性能标准：四氟V型密封环的密封性能应符合相关标准规定，如GB/T 1235、ISO 3601-3等。
具体要求包括耐温性能、耐化学腐蚀性能、耐压性能、密封效果等。
4. 加工工艺标准：四氟V型密封环的加工工艺应符合相关标准，如GB/T 7141-2010等。
5. 标志标准：四氟V型密封环应在产品上标注相关的标志信息，如生产厂家、产品型号、材料等。
需要注意的是，具体的标准和规定可能会因地区、行业和特定应用而有所差异。
因此，在选择和使用四氟V型密封环时，最好参考相应的国家标准、行业标准或专业技术规范，并根据实际情况进行选择。
电子封装电阻外形尺寸注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米电容电阻外形尺寸与电子封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
PROTEL 99SE元件的封装问题2009-04-12 14:34元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等protel99常用元件的电气图形符号和封装形式1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE 的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
v型填料环标准
V型填料环是一种常见的阀门填料，主要用于保证阀门和泵的密封性能。
根据不同的应用场景和需求，V型填料环有相应的尺寸和性能标准。
以下是一些关于V型填料环标准的信息：
1. 填料环材料：V型填料环通常由柔性石墨、碳素纤维、聚四氟乙烯（PTFE）等材料制成。
这些材料具有良好的密封性能、耐高温、耐腐蚀和耐磨损性能。
2. 填料环尺寸：V型填料环的尺寸根据阀门和泵的接口尺寸定制。
常见的尺寸包括直径、厚度、长度等。
用户应根据实际需求选择合适的尺寸以确保密封效果。
3. 密封性能：V型填料环应具有优良的密封性能，能在高压、高温、高速等条件下保持稳定的密封效果。
此外，V型填料环应易于安装和维护。
4. 安装方式：V型填料环的安装方式通常分为轴向插入和径向插入两种。
轴向插入式填料环适用于阀门和泵的轴向密封，而径向插入式填料环适用于径向密封。
5. 标准规范：我国有关V型填料环的标准规范主要包括GB/T 12757-2008《阀门填料》、JB/T 7748-2017《泵用填料》等。
这些标准规定了V型填料环的材料、尺寸、性能、安装等方面的要求。
6. 应用领域：V型填料环广泛应用于阀门、泵、压缩机、化工设备等领域的密封系统。
在选择V型填料环时，应考虑设备的工况条件，如压力、温度、流体介质等，以确保密封效果和使用寿命。
综上所述，V型填料环的标准主要涉及材料、尺寸、密封性能、安装方式、规范和应用领域等方面。
在实际应用中，用户应根据具体情况选择合适的V型填料环，以确保设备的密封性能和使用安全。
