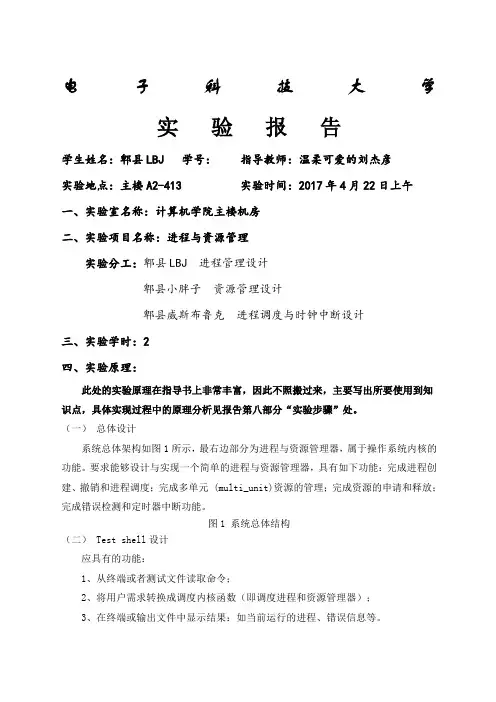

电子科技大学实验报告学生姓名：郫县LBJ 学号：指导教师：温柔可爱的刘杰彦实验地点：主楼A2-413 实验时间：2017年4月22日上午一、实验室名称：计算机学院主楼机房二、实验项目名称：进程与资源管理实验分工：郫县LBJ 进程管理设计郫县小胖子资源管理设计郫县威斯布鲁克进程调度与时钟中断设计三、实验学时：2四、实验原理：此处的实验原理在指导书上非常丰富，因此不照搬过来，主要写出所要使用到知识点，具体实现过程中的原理分析见报告第八部分“实验步骤”处。
（一）总体设计系统总体架构如图1所示，最右边部分为进程与资源管理器，属于操作系统内核的功能。
要求能够设计与实现一个简单的进程与资源管理器，具有如下功能：完成进程创建、撤销和进程调度；完成多单元 (multi_unit)资源的管理；完成资源的申请和释放；完成错误检测和定时器中断功能。
图1 系统总体结构（二） Test shell设计应具有的功能：1、从终端或者测试文件读取命令；2、将用户需求转换成调度内核函数（即调度进程和资源管理器）；3、在终端或输出文件中显示结果：如当前运行的进程、错误信息等。
（三）进程管理设计1、进程状态与操作2、进程控制块结构PCB3、主要函数：创建进程、撤销进程（四）资源管理设计1、主要数据结构RCB2、请求资源3、释放资源（五）进程调度与时钟中断设计关键：使用基于优先级的抢占式调度策略，在同一优先级内使用时间片轮转算法。
参考课上ppt：五、实验目的：设计和实现进程与资源管理，并完成Test shell的编写，以建立系统的进程管理、调度、资源管理和分配的知识体系，从而加深对操作系统进程调度和资源管理功能的宏观理解和微观实现技术的掌握。
六、实验内容：设计与实现一个简单的进程与资源管理器，要求具有如下功能：完成进程创建、撤销和进程调度；完成多单元 (multi_unit)资源的管理；完成资源的申请和释放；完成错误检测和定时器中断功能。

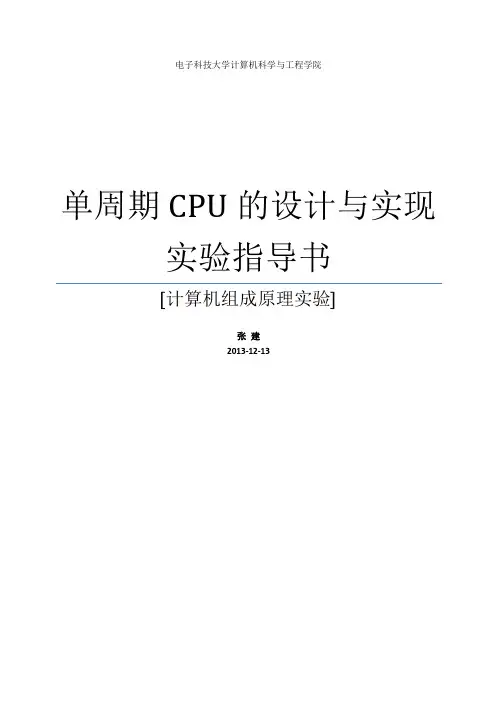

电子科技大学计算机科学与工程学院单周期CPU的设计与实现实验指导书[计算机组成原理实验]张建2013-12-13目录前言 (1)1.1 实验内容 (2)1.2实验要求 (2)2. 实验环境 (3)2．1 硬件平台 (3)2．2 软件平台 (3)2．3 实验主要仪器设备连接框图 (4)3. 实验原理 (5)3．1 概述 (5)3．2 单周期CPU的总体电路 (5)3．3 MIPS指令格式 (6)3．4 数据路径设计 (7)3．4．1 下一条指令地址的选择 (7)3．4．2 ALU的输入端 (8)3．4．3寄存器堆的输入端 (8)4. 基本功能部件的设计与实现 (10)4．1 32位2选1选择器的设计与实现 (10)4．2 32位4选1选择器的设计与实现 (18)4．3 5位2选1选择器的设计与实现 (19)4．4 带有异步清零的32位D触发器的设计与实现 (19)4．5 移位器的设计 (20)4．6 32位加/减法器的设计与实现 (20)5．运算器（ALU）的设计与实现 (21)6．寄存器堆（Register File）的设计与实现 (24)7．控制器（Control Unit）的设计与实现 (27)8. CPU的封装 (30)9. 测试 (32)9．1 指令存储器及测试程序 (32)9．2 数据存储器及测试数据 (33)9．3 仿真测试 (33)9．4 下载到开发板验证 (35)附件： (39)BTN_Anti_Jitter模块 (39)Hex7seg_decode模块 (39)前言《计算机组成原理》是计算机科学专业的一门重要专业基础课。
在该课程中的理论学习中系统地阐述了计算机各组成部件的工作原理、逻辑实现和设计方法及将各部件连接成整机的方法，计算机硬件与底层软件的接口，培养了学生对计算机硬件系统的分析、开发与设计的基本技能能力。
本实验开设的目的是让学生通过设计一个单周期的CPU，加深对计算机各组成部件功能的理解和掌握，更好地理解计算机的基本工作原理，培养和锻炼学生掌握计算机硬件设计的基本方法和技能。

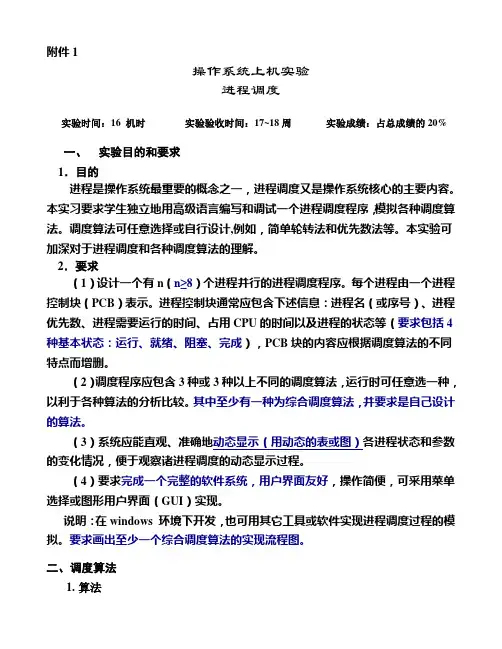

附件1操作系统上机实验进程调度实验时间：16 机时实验验收时间：17~18周实验成绩：占总成绩的20%一、实验目的和要求1．目的进程是操作系统最重要的概念之一，进程调度又是操作系统核心的主要内容。
本实习要求学生独立地用高级语言编写和调试一个进程调度程序，模拟各种调度算法。
调度算法可任意选择或自行设计,例如，简单轮转法和优先数法等。
本实验可加深对于进程调度和各种调度算法的理解。
2．要求（1）设计一个有n（n≥8）个进程并行的进程调度程序。
每个进程由一个进程控制块（PCB）表示。
进程控制块通常应包含下述信息：进程名（或序号）、进程优先数、进程需要运行的时间、占用CPU的时间以及进程的状态等（要求包括4种基本状态：运行、就绪、阻塞、完成），PCB块的内容应根据调度算法的不同特点而增删。
（2）调度程序应包含3种或3种以上不同的调度算法，运行时可任意选一种，以利于各种算法的分析比较。
其中至少有一种为综合调度算法，并要求是自己设计的算法。
（3）系统应能直观、准确地动态显示（用动态的表或图）各进程状态和参数的变化情况，便于观察诸进程调度的动态显示过程。
（4）要求完成一个完整的软件系统，用户界面友好，操作简便，可采用菜单选择或图形用户界面（GUI）实现。
说明：在windows 环境下开发，也可用其它工具或软件实现进程调度过程的模拟。
要求画出至少一个综合调度算法的实现流程图。
二、调度算法1.算法本程序可选用来先服务（FCFS）算法、最短CPU运行期优先（SCBF）算法、最高优先权（HPF）算法、时间片轮转（RR）算法及多级反馈队列算法等对多个进程进行调度。
同时注意对自己设计的综合调度算法要认真分析其特点。
每个进程处于运行、就绪、等待、完成四种状态，并假定起始状态都是就绪状态。
为了便于处理，程序中进程的运行时间以时间片为单位计算。
各进程的优先数或轮转时间片数、以及进程需要运行的时间片数，均由伪随机数发生器产生。
进程控制块结构如下图所示：2．算法举例以两种典型算法为例说明实现的算法：⑴优先数法（动态优先数）系统中各进程的初始优先级与进程类型（前台或后台，交互或批处理，计算或I/O）有关。

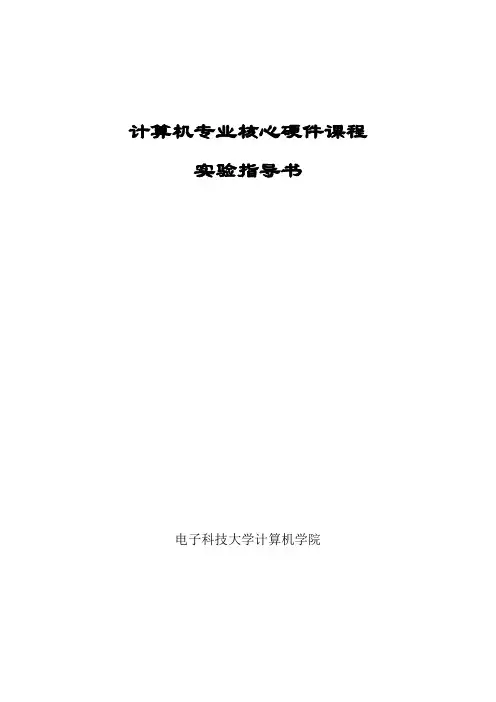

计算机专业核心硬件课程实验指导书电子科技大学计算机学院实验平台介绍一．硬件部分：1．核心适配板：主控芯片是XILINX公司的SPRTAN XC3S500E（50万逻辑门电路），它具有可编程接口（JTAG），通过并口与PC机相连，该芯片可以反复擦写。
2．实验箱上输入/输出接口：⑴按键开关：键按下为抵电平，弹起为高电平，实验箱上的序号是AN1,AN2。
用它可以形成脉冲信号。
（2个）⑵拨动开关：开关向上为高电平，向下为低电平，实验箱上的序号是K1～K12。
（12个）⑶发光二极管：分成红、绿、黄三种颜色。
高电平点亮，低电平熄灭。
实验箱上的序号是L1～L24。
（24个）(4)8段LED数码管:低电平点亮相应的段。
实验箱上的序号是LED1～LED4。
（4个）3. 用户接口部分二．软件部分：本实验系统的开发软件采用Xilinx公司的ISE集成开发环境。
其软件开发流程：1．创建工程*双击桌面“Xilinx ISE 7.1”；*选择“File” New Project”,屏上显示（图1）；●填写“工程项目名”和文件存放路径。
*点击“下一步”，屏上显示（图2）；●选择所使用芯片的类型、封装等信息；●选择综合工具（Synthesis Tool）（图1）（图2）2.设计输入*在（图3）对话框，输入文件名，同时选左框中的”Verilog Module”*输入Verilog HDL 的源程序代码（图3）3．约束（引脚绑定）*在“Process View”框中，点击“User Constraints”前的‘+’，双击“Assign Package Pins”*在“Design Browser”框中，选“I/O Pins”*在“Design Object List…”框中‘Loc’栏添入芯片的引脚序号，注意在引脚序号前加上字母p；4．综合在“Process View”框中，点击“Synthesize-XST”;5.实现在“Process View”框中，点击“Implement Design”;6.下载在“Process View”框中，点击“Configure Device(Impact)”;●选“Boundary-Scan Mode”●选“Automatically connect to cable….”(注意此时必须将实验目标板通过并口与PC相连，同时打开实验箱的电源！），屏上显示下图。

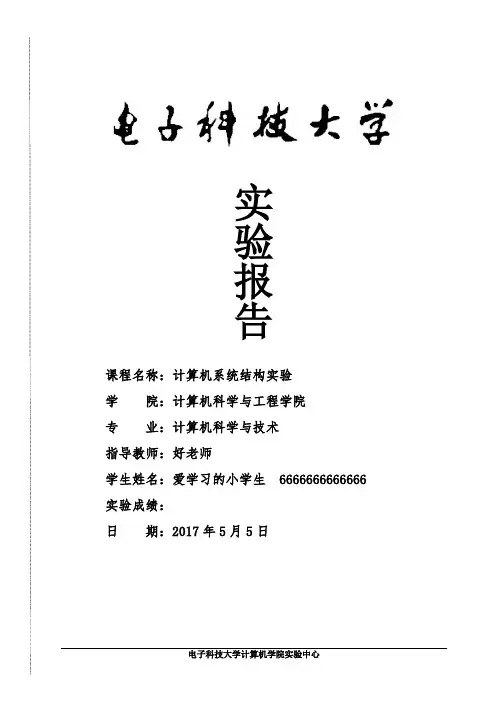

实验报告课程名称：计算机系统结构实验学院：计算机科学与工程学院专业：计算机科学与技术指导教师：好老师学生姓名：爱学习的小学生 6666666666666 实验成绩：日期：2017年5月5日电子科技大学实验报告一、实验项目名称：流水线代码分析二、实验室名称：主楼A2-412实验时间：2017年5月5日三、实验目的1. 熟悉代码中的模块名和接口信号，并理解其作用；2. 通过补全流水线的模块图，进一步熟悉代码中各模块的连接细节，加强对流水线CPU工作原理的掌握。
四、实验原理（一）V erilog HDL知识回顾（1）5种抽象的级别：系统级、算法级、RTL级、门级、开关级（2）功能:1. 可描述顺序执行或并行执行的程序结构；2. 用延迟表达式或事件表达式来明确地控制过程的启动时间；3. 通过命名的事件来触发其他过程里的激活行为或停止行为。
4.提供了条件（如if_else，case等）循环程序结构；5.提供了可带参数并且非零延续时间的任务（task）程序结构；6.提供了可定义新的操作符的函数（function）结构；7.提供了用于建立表达式的算术运算符、逻辑运算符、位运算符。
8.提供了一套完整的组合型原语（Primitive）；（二）V erilog HDL的基本语法（三）流水线CPU原理图（四）I SE的使用（五）流水线CPU工作原理五、实验内容1. 列出代码中的模块名和接口信号，并写出他们的作用；2. 补全流水线的模块图：a)在现有图的基础上，在对应模块的输入输出接口处补全端口的名字；b)在现有图的基础上，补全未画出的模块和信号连线。
3. 对补全的流水线模块图作必要的文字说明，解释其工作原理。
六、实验器材（设备、元器件）ISE Design Suite 14.7集成开发环境，编程语言：Verilog HDL硬件描述语言七、实验步骤1.看懂老师给的CPU源代码；2.仔细对比各模块的形参，与最顶层模块中的实参，列出代码中的模块名和接口信号，并写出他们的作用；3.根据代码补充完善“流水线结构补充图”：a)在现有图的基础上，在对应模块的输入输出接口处补全端口的名字；b)在现有图的基础上，补全未画出的模块和信号连线。
2022年电子科技大学(沙河校区)软件工程专业《计算机系统结构》科目期末试卷A（有答案）一、选择题1、在计算机系统设计中，比较好的方法是( )A.从上向下设计B.从下向上设计C.从两头向中间设计D.从中间开始向上、向下设计2、在计算机系统设计中，比较好的方法是（）。
A.从上向下设计B.从下向上设计C.从两头向中间设计D.从中间开始向上、向下设计3、系列机软件应做到( )。
A.向前兼容，并向上兼容B.向后兼容，力争向上兼容C.向前兼容，并向下兼容D.向后兼容，力争向下兼容4、不同系列的机器之间，实现软件移植的途径不包括（）。
A.用统一的高级语言B.用统一的汇编语言C.模拟D.仿真5、静态流水线是指( )A.只有一种功能的流水线B.功能不能改变的流水线C.同时只能完成一种功能的多功能流水线D.可同时执行多种功能的流水线6、以下说法中，不正确的是（）。
软硬件功能是等效的，提高硬件功能的比例会A.提高解题速度B.提高硬件利用率C.提高硬件成本D.减少所需存储器用量7、设16个处理器编号分别为0，1，2，...，15用Cube，互联函数时，第10号处理机与第（）号处理机相联。
A.11B.8C.14D.28、对机器语言程序员透明的是( )。
A.中断字B.主存地址寄存器C.通用寄存器D.条件码9、对汇编语言程序员透明的是（）A.I/O方式中的DMA访问B.浮点数据表示C.访问方式保护D.程序性中断10、对系统程序员不透明的应当是( )。
A.Cache存贮器XB.系列机各档不同的数据通路宽度C.指令缓冲寄存器D.虚拟存贮器二、填空题11、评价虚拟存贮器所用替换算法的好坏，主要是看主存________率的高低，其次看算法是否易于实现，以及所需的辅助软硬件的多少。
12、消息寻径方式可以分为两大类：________和________13、寻径的基本原则是：________或________14、交叉访问存储器通常有两种交叉编址方式：________和________15、Cache存贮器对应用程序员是________的。

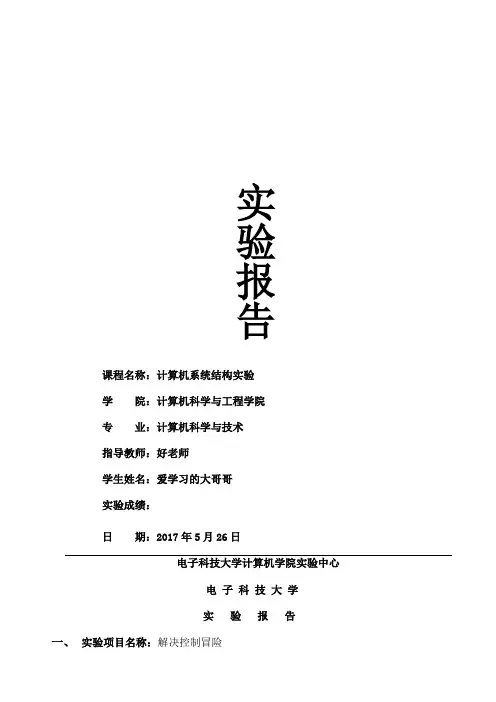

实验报告课程名称：计算机系统结构实验学院：计算机科学与工程学院专业：计算机科学与技术指导教师：好老师学生姓名：爱学习的大哥哥实验成绩：日期：2017年5月26日电子科技大学计算机学院实验中心电子科技大学实验报告一、实验项目名称：解决控制冒险二、实验室名称：主楼A2-412实验时间：2017年5月26日三、实验目的在给出的流水线代码基础上，增加ID级关闭写使能信号，以解决不正确分支指令的影响。
通过完成这次实验，加深对控制冒险现象的产生和消除控制冒险的原理的理解，提高编程和测试的能力。
四、实验原理（一）转移相关问题转移指令改变程序顺序执行的特性。
由于是流水线操作，在转移发生之前，若干条转移指令的后续指令已被取到流水线处理机中。
这就是所谓的转移相关问题（branch hazard），有时也称之为控制相关问题（control hazard）。
回顾我们前面介绍的处理转移相关问题的4种技术：以上任何一种方法都会使硬件固定，编译时会根据硬件机制和转移行为对代码进行调度，以获取最佳性能。
（二）消除无条件转移指令的后一条指令影响每条指令在ID时判断在当前在EXE阶段的操作码暂存器的值是否是无条件转移指令：如果是，那么不使能当前在ID阶段的那条指令的WZ、WMEM和WREG的信号，这样这条指令的执行就对程序的逻辑没有影响。
（三）条件转移指令条件转移指令的实现思想与无条件转移指令有所类似，但不完全相同。
首先对于条件转移指令本身来说，需要判断Z标志是否能用。
若Z标志还没有准备好，则要暂停流水线一个时钟周期。
这一点和判断数据相关极为相似。
但由于转移指令只可能改变PC而不改变其它状态，因此用不着封锁WZ，WMEM，WREG（对转移指令来讲，这些信号原本就为0）。
因为如果处在译码级的是条件转移指令，而且处在EXE级的是ALU类型的指令（就要写Z标志到流水线寄存器Z了），则要等到ALU指令写完Z后，再判断转移与否，为此要暂停一个周期(或者如前所述，插入一条nop指令)。
