摇表测量电缆绝缘电阻方法
嘿,大家知道吗,要测量电缆的绝缘电阻,摇表可是个超厉害的工具呢!那怎么用摇表来测量电缆绝缘电阻呢?别急,听我慢慢道来呀。
首先呢,要做好准备工作,把电缆停电,然后充分放电,将电缆的两端与其他设备断开。
接下来就是关键步骤啦!把摇表的两个测试线分别接到电缆的导体和绝缘层上,然后以每分钟 120 转左右的速度均匀摇动摇表手柄。
在这个过程中,可一定要注意保持测试线与电缆接触良好,不能有松动哦,不然测量结果可就不准确啦!还有哦,摇表可不能在潮湿或者有腐蚀性气体的环境中使用,不然它也会“生病”的呀!测量完成后,要及时对电缆进行放电,以免发生危险呢。
在这个过程中,安全性那可是至关重要的呀!就好像走钢丝一样,稍有不慎就可能出问题呢。
所以一定要严格按照操作规范来,不然摇表发脾气了,或者发生电击之类的危险,那可不得了!稳定性也很重要呀,要是摇表摇得不均匀,或者测试线接触不好,那得到的结果不就像海上的小船一样摇摇晃晃不稳定嘛。
那摇表测量电缆绝缘电阻有啥优势呢?这可多啦!它操作简单呀,不需要太复杂的设备和技术,普通人经过简单培训也能上手呢。
而且它测量结果比较准确可靠,可以快速判断电缆的绝缘状况。
它就像一个忠诚的卫士,能及时发现电缆的问题呢。
我就给大家讲个实际案例吧。
有一次,一个工厂的电缆出现了故障,电工师傅们就是用摇表测量了电缆的绝缘电阻,很快就找到了故障点,及时进行了维修,避免了更大的损失呢!你说,这摇表是不是很厉害呀!
所以呀,摇表测量电缆绝缘电阻真的是个很棒的方法呀!它简单、可靠、实用,能为我们的电缆安全保驾护航呢!。
电缆绝缘电阻的正确测量在对电缆进行绝缘测试时,经常会用到兆欧表,但有的人可能不了解其机理,往往接错线或使用不正确造成误差很大,有时甚至会引起人身或设备事故,下面对兆欧表测量电缆时注意的事项和方法进行简单介绍。
一、电源切断,并对地短路放电,决不允许设备带电进行测量。
2.对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
3.被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
4.测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开始时应指在“∞”位置。
5. 兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
二、兆欧表的正确接线。
兆欧表的接线柱共有三个:一个为“L”即线端,一个为“E”即地端,再一个“G”即屏蔽端(也叫保护环)。
一般被测绝缘电阻都接在“L”、“E”之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不需测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不再流过兆欧表的测量机构。
这样就从根本上消除了表面漏电流的影响,特别应该注意的是在测量电缆线芯和外表之间的绝缘电阻时,一定要接到屏蔽端“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。
三、测试数据的判断1、标准:200C度环境温度下不小于367兆欧*KM,三相最大值与最小值之比小于2。
根据GB50150-2006《电气装置安装工程电气设备交接试验标准》2、长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20℃时,其绝缘电阻值不应低于400MΩ。
3、三相之间,绝缘电阻值比较一致;若不一致,则不平衡系数不得大于2.5。
4、本次测定值与上次测定的数值,换算到同一温度下。
电缆绝缘电阻测试方法(一)电缆绝缘电阻测试方法1. 测试背景电缆绝缘电阻测试是电气工程中的一项重要测试。
它可以将电缆的绝缘性能评估出来,检查电缆是否存在漏电现象,保证电气设备和电缆本身的安全运行。
2. 测试仪器进行电缆绝缘电阻测试需要使用绝缘电阻测试仪。
常见的绝缘电阻测试仪有MEGGER品牌的MFT系列、FLUKE品牌的1587/1577两用万用表等。
3. 测试步骤1.断开电缆两端的电源连接,并确认电缆没有外来电源。
2.将测试仪的测试线连接到被测试电缆的两端。
3.设置测试仪的测试参数。
常见的测试参数有测试电压和测试时间。
根据被测试电缆的种类和规格设置相应的测试参数。
4.启动测试仪开始测试,等待测试结果。
5.对测试结果进行分析和判断。
若测试结果符合标准要求,则电缆绝缘性能良好;反之则需要进行维修或更换。
4. 注意事项1.进行测试前,需要确认测试仪器的工作状态正常,测试线接触良好。
2.测试仪器的测试参数需要根据被测试电缆的种类和规格进行调整和设置。
3.在测试过程中,要避免使用过高的测试电压,以免对电缆产生损伤。
4.测试完成后,要及时归档测试结果,并及时处理异常情况。
以上是电缆绝缘电阻测试方法的相关内容,希望能对电气工程从业者有所帮助。
5. 常见问题1.什么情况下需要进行电缆绝缘电阻测试?答:在新安装电力设备、线路和电缆,以及设备长时间未使用或维修后,需要进行电缆绝缘电阻测试。
2.测量结果受哪些因素的影响?答:测量结果受电缆长度、温度、湿度、外界干扰等因素的影响。
3.测量结果单位是什么?答:测量结果一般以欧姆(Ω)为单位。
6. 总结电缆绝缘电阻测试是电气工程中必不可少的一项测试项目,关乎电力设备和电缆本身的安全运行。
在测试前需要确保测试仪器和测试线的工作状态正常,测试过程中需要遵循正确的测试流程和注意事项。
同时应注意测量结果的单位以及受哪些因素的影响。
测试结果若不符合标准要求,则需进行维修或更换电缆。
电线绝缘电阻测量方法电线的绝缘电阻是指电线绝缘层对电流的阻碍能力,是衡量电线绝缘性能的重要指标之一。
测量电线绝缘电阻的方法有很多种,下面将介绍几种常用的方法。
一、直流电桥法直流电桥法是测量电线绝缘电阻最常用的方法之一。
该方法利用直流电桥测量电线两端的电压和电流,通过计算得出电线的绝缘电阻。
具体操作步骤如下:1. 将待测电线的两端接入直流电桥电路中,并调节电桥的平衡。
2. 断开电源,记录下电桥两端的电压和电流。
3. 根据所测得的电压和电流值,计算出电线的绝缘电阻。
二、交流电桥法交流电桥法也是一种常用的测量电线绝缘电阻的方法。
该方法使用交流电桥测量电线两端的电压和电流,并通过计算得出电线的绝缘电阻。
具体操作步骤如下:1. 将待测电线的两端接入交流电桥电路中,并调节电桥的平衡。
2. 断开电源,记录下电桥两端的电压和电流。
3. 根据所测得的电压和电流值,计算出电线的绝缘电阻。
三、绝缘电阻测试仪法绝缘电阻测试仪是一种专门用于测量电线绝缘电阻的仪器。
该方法通过将待测电线连接到绝缘电阻测试仪上,并通过仪器的测量功能直接得出电线的绝缘电阻。
具体操作步骤如下:1. 将待测电线连接到绝缘电阻测试仪上。
2. 打开绝缘电阻测试仪,并设置相应的测量参数。
3. 开始测量,待测量完成后,仪器会显示出电线的绝缘电阻值。
四、绝缘电阻表法绝缘电阻表也是一种常用的测量电线绝缘电阻的方法。
该方法通过将待测电线连接到绝缘电阻表上,并通过表盘上的刻度读数得出电线的绝缘电阻。
具体操作步骤如下:1. 将待测电线的两端连接到绝缘电阻表上。
2. 打开绝缘电阻表,并调节表盘指针到零位。
3. 等待一段时间,待指针稳定后,读取表盘上的刻度值,即为电线的绝缘电阻。
电线的绝缘电阻可以通过多种方法来测量,其中直流电桥法、交流电桥法、绝缘电阻测试仪法和绝缘电阻表法是常用且有效的测量方法。
在进行测量时,需要注意仪器的使用方法,并根据具体情况选择合适的测量方法。
测量结果的准确性和可靠性对于保证电线的安全运行至关重要,因此在使用各种测量方法时,需要严格按照操作步骤进行,避免测量误差的产生。
电线电缆电阻检测方法(一)直流电阻检测。
相关国家标准中有明确的规定:电线电缆的直流电阻须以每千米的导体电阻作为比较的基准,所测得的电线电缆的直流电阻数据必须先换算成20℃的温度下每千米的直流电阻值。
将测得的直流电阻数值换算成20℃条件下的直流电阻值后,其数值若小于规定的标准值,那么该电线电缆样品即为合格产品,反之则属于不合格产品。
目前国内相关部门通常采用电桥法和电流法两种方法来测定电线电缆的直流电阻。
电桥法的测量范围比较窄,可分单臂电桥法和双臂电桥法,当电线电缆的电阻值约为1以上时采用单臂电桥法;当电线电缆电阻值小于1时则采用双臂电桥法。
电流法又称为微欧计法,其原理是根据电线电缆电阻值的大小,采用恒流源输出不同的恒定电流,然后精确测量被测电线电缆两端的电压,所测得的数据按照欧姆定律运算即可得出所测电线电缆的直流电阻。
电流法可以输出不同的电流,因而其测量范围相对较宽。
(二)绝缘电阻检测。
电线电缆的绝缘电阻测量值必须换算成每千米的绝缘电阻值,与直流电阻所不同的是,绝缘电阻值与电线电缆的长度成反比;低压电线电缆的绝缘电阻检测时的测量电压有100V、250V、500V和1000V四种,其中100V和500V的检测电压在质检部门检测时使用比较广泛;所测电线电缆的长度无明确规定,但为了测量和计算方便,一般取10m进行测量。
测量前的充电时间一般为1分钟。
电线电缆的绝缘电阻检测一般采用电压电流法,又称为高阻计法。
有的电线电缆具有金属保护套,有一定的屏蔽功能,对于这种电线电缆的绝缘电阻测量大多测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻;而对于无金属护套的电线电缆,测量其绝缘电阻值时,须先将所测电线电缆浸入水中,然后测导体与水之间的绝缘电阻,且检测时所测试样须保持与水温的配套。
国内目前开发了一种直流电阻绝缘电阻测试仪ZZJ3D,该测试仪操作简单,测量全过程可由计算机控制,精确度和稳定性都远高于传统的检测设备。
(三)工频耐压检测。
电缆绝缘电阻的测量方法电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力,是一个重要的电气特性参数。
正确的测量电缆绝缘电阻可以评估电缆的绝缘状态,以确保电气设备的安全运行。
下面将介绍几种常用的电缆绝缘电阻测量方法。
1.直流电桥法直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论,通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。
具体步骤如下:-首先将电桥一侧电极连接到电缆的一端,另一侧电极连接到地线。
-施加一定电压,例如100V,到电缆上。
-调节电阻箱中的电阻,直到电桥平衡。
-读取电桥平衡时的电阻值,即为电缆的绝缘电阻。
2.交流电桥法交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。
相比于直流电桥法,交流电桥法可以减小直流电压对电缆绝缘材料的影响,提高测量结果的准确性。
具体步骤如下:-将电桥一侧电极连接到电缆的一端,另一侧电极连接到地线。
-利用交流电桥平衡方法,测量电桥平衡时的电流和电压值。
-根据电流和电压的比例关系,计算得到电缆的绝缘电阻。
交流电桥法通常使用高频交流电源,以减小电容效应对测量结果的影响。
3.绝缘电阻测试仪法绝缘电阻测试仪是一种专用仪器,用来测量电缆及其他电气设备的绝缘电阻。
绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上,测量电流的大小,然后计算出电缆的绝缘电阻。
具体步骤如下:-将测试仪的测试电极连接到电缆的两端。
-设置测试仪的测试参数,例如施加的电压和测试时间等。
-开始测试,测试仪会自动施加电压到电缆上,并记录电流的大小。
-测量结束后,测试仪会自动计算出电缆的绝缘电阻值。
需要注意的是,在进行电缆绝缘电阻测量时,应确保电缆处于干燥的环境中,以避免湿度对绝缘电阻的影响。
此外,在进行交流电桥法和绝缘电阻测试仪法测量时,应选择合适的测量范围和电压,以确保测量结果的准确性。

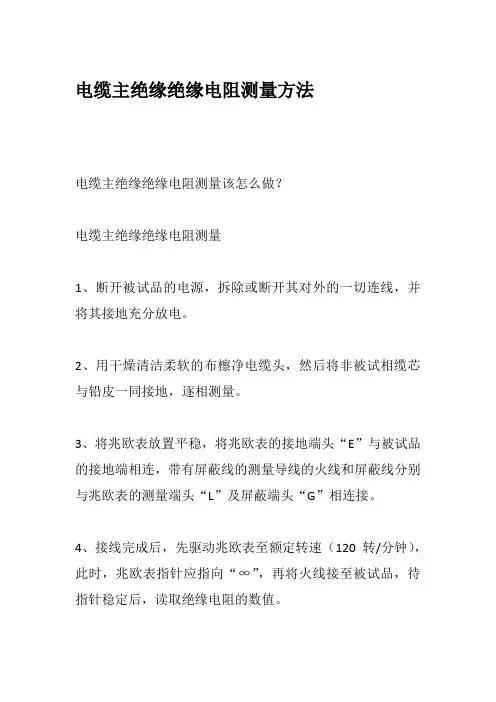

电缆主绝缘绝缘电阻测量方法
电缆主绝缘绝缘电阻测量该怎么做?
电缆主绝缘绝缘电阻测量
1、断开被试品的电源,拆除或断开其对外的一切连线,并将其接地充分放电。
2、用干燥清洁柔软的布檫净电缆头,然后将非被试相缆芯与铅皮一同接地,逐相测量。
3、将兆欧表放置平稳,将兆欧表的接地端头“E”与被试品的接地端相连,带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
4、接线完成后,先驱动兆欧表至额定转速(120转/分钟),此时,兆欧表指针应指向“∞”,再将火线接至被试品,待指针稳定后,读取绝缘电阻的数值。
5、读取绝缘电阻的数值后,先断开接至被试品的火线,然后再将兆欧表停止运转。
6、将被试相电缆充分放电,操作应采用绝缘工具。
电缆绝缘电阻的测量方法一、直流法直流法是测量电缆绝缘电阻最常用的方法。
其原理是通过检测电缆两端的绝缘电阻,计算得到。
1.准备工作首先,需要选择合适的直流电压。
常用的直流电压有100V、250V、500V和1000V等。
选择电压时,要考虑到电缆的额定电压和电缆长度,一般选择电压为电缆额定电压的一半。
其次,需要准备好测量仪器。
通用的仪器有万用表和绝缘电阻测量仪。
其中,万用表适用于低阻值的测量,绝缘电阻测量仪适用于高阻值的测量。
2.测量操作步骤如下:(1)将电源断开,确保电缆处于断电状态。
(2)将绝缘电阻测量仪或万用表的测试引线连接到电缆两端。
(3)选择合适的直流电压,并设置在绝缘电阻测量仪或万用表上。
(4)闭合电源,通电。
(5)等待一段时间,使电缆上的绝缘电阻稳定。
(6)记录读数。
如果使用万用表,可以直接读取。
如果使用绝缘电阻测量仪,一般需要选择合适的量程。
(7)断开电源,结束测量。
3.注意事项在测量电缆绝缘电阻时,需要注意以下事项:(1)保持电缆断电状态,避免因为电缆通电而引起不必要的事故。
(2)测试引线的选择要合适,尽量选用长度较短、接触面积大、阻抗小的引线,以减小接触电阻对测量结果的影响。
(3)选择合适的测量电压,避免电压过高引起电弧击穿。
二、交流法交流法是利用交流电流在电缆绝缘中的穿透作用测量电缆绝缘电阻的方法。
1.准备工作首先,需要选择合适的交流电压。
常用的交流电压有50Hz和1kHz等频率,具体选择要根据实际情况。
其次,需要准备好测量仪器。
通常使用的仪器有绝缘电阻测量仪和绝缘电阻测试仪。
2.测量操作步骤如下:(1)将电源断开,确保电缆处于断电状态。
(2)将绝缘电阻测量仪或绝缘电阻测试仪的测试引线连接到电缆两端。
(3)选择合适的交流电压,并设置在仪器上。
(4)闭合电源,通电。
(5)等待一段时间,使电缆上的绝缘电阻稳定。
(6)记录读数。
根据仪器上的示数直接获取。
(7)断开电源,结束测量。
3.注意事项在使用交流法测量电缆绝缘电阻时,需要注意以下事项:(1)保持电缆断电状态。
电缆绝缘测试方法步骤(原创版)目录一、电缆绝缘测试的必要性二、电缆绝缘测试的方法1.电压等级 2500V 的摇表测试2.专用仪器——绝缘耐压测试仪3.现场绝缘检查4.耐压试验三、电线电缆绝缘电阻测试方法1.伏安法测电阻2.线芯间的绝缘电阻测试3.线芯对地的绝缘电阻测试四、电力电缆的绝缘试验标准及方法1.纸绝缘电力电缆2.橡塑绝缘电力电缆五、测试过程中的注意事项正文一、电缆绝缘测试的必要性电缆绝缘测试是保障电力安全的重要手段,其目的是为了检测电缆的绝缘性能,以确保电缆在正常运行时不会出现绝缘击穿、短路等故障。
在电缆运输、敷设、安装等过程中,以及与电缆相连接的附件中,可能会出现绝缘不好的情况,如绝缘老化、裂纹、破损等,这些都可能导致电缆故障,甚至引发火灾等严重后果。
因此,对电缆进行绝缘测试是十分必要的。
二、电缆绝缘测试的方法电缆绝缘测试主要有以下几种方法:1.电压等级 2500V 的摇表测试摇表是一种常用的电缆绝缘测试仪器,其工作原理是利用交流电压对电缆绝缘进行检测。
在测试过程中,将摇表的电极分别连接到电缆的两个线芯上,然后施加 2500V 的交流电压,通过观察摇表上的指示值,可以判断电缆的绝缘性能是否合格。
2.专用仪器——绝缘耐压测试仪绝缘耐压测试仪是一种专门用于检测电缆绝缘性能的仪器,其工作原理是利用直流电压对电缆绝缘进行检测。
在测试过程中,将测试仪的电极分别连接到电缆的两个线芯上,然后施加直流电压,通过观察测试仪上的指示值,可以判断电缆的绝缘性能是否合格。
3.现场绝缘检查现场绝缘检查是指在电缆敷设、安装、运行等过程中,对电缆的绝缘性能进行实地检查。
这种方法主要通过观察电缆的外观,检查电缆是否有破损、裂纹、绝缘老化等现象,以判断电缆的绝缘性能是否合格。
4.耐压试验耐压试验是一种用于检测电缆绝缘性能的试验方法,其主要目的是检验电缆在承受额定电压下的绝缘能力。
在耐压试验中,会使用试验变压器对电缆进行直流或交流耐压测试,通过观察测试过程中的电压、电流等参数变化,可以判断电缆的绝缘性能是否合格。
电缆绝缘电阻测试方法电缆绝缘电阻测试是电力行业中非常重要的一项测试工作,它能够有效地检测电缆绝缘的质量和性能,保障电力系统的安全和可靠运行。
下面将介绍电缆绝缘电阻测试的方法和步骤。
首先,进行测试前的准备工作。
在进行电缆绝缘电阻测试之前,需要对测试仪器进行检查和校准,确保测试仪器的准确性和可靠性。
同时,要对测试电缆进行清洁和干燥处理,确保测试的准确性和可靠性。
其次,选择合适的测试仪器和方法。
电缆绝缘电阻测试常用的仪器有绝缘电阻测试仪和绝缘电阻计,测试方法有直流电阻法和交流电阻法。
在选择测试仪器和方法时,需要根据电缆的类型和规格进行合理选择,以确保测试的准确性和可靠性。
然后,进行测试操作。
在进行电缆绝缘电阻测试时,需要按照以下步骤进行操作,首先,将测试仪器连接到被测电缆的两端,确保连接牢固和正确;其次,根据测试仪器的要求设置测试参数,如电压、时间等;然后,启动测试仪器进行测试,记录测试结果;最后,对测试结果进行分析和判读,判断电缆绝缘的质量和性能。
最后,进行测试结果的处理和记录。
在完成电缆绝缘电阻测试后,需要对测试结果进行处理和记录,包括计算测试结果、制作测试报告等。
同时,还需要对测试仪器进行清洁和保养,确保测试仪器的长期可靠使用。
总之,电缆绝缘电阻测试是电力行业中非常重要的一项测试工作,它能够有效地检测电缆绝缘的质量和性能,保障电力系统的安全和可靠运行。
通过合理选择测试仪器和方法,正确进行测试操作,以及对测试结果进行处理和记录,可以确保电缆绝缘电阻测试的准确性和可靠性,为电力系统的安全运行提供有力保障。
绝缘电阻的正确测量⽅法及标准绝缘电阻的正确测量⽅法⼀、测试内容施⼯现场主要测试电⽓设备、设施和动⼒、照明线路的绝缘电阻。
⼆、测试仪器测试设备或线路的绝缘电阻必须使⽤兆欧表(摇表),不能⽤万⽤表来测试。
兆欧表是⼀种具有⾼电压⽽且使⽤⽅便的测试⼤电阻的指⽰仪表。
它的刻度尺的单位是兆欧,⽤ΜΩ表⽰。
在实际⼯作中,需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
⽽兆欧表测量范围的选⽤原则是:测量范围不能过多超出被测绝缘电阻值,避免产⽣较⼤误差。
施⼯现场上⼀般是测量500V以下的电⽓设备或线路的绝缘电阻。
因此⼤多选⽤500V,阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱:即L(线路)、E(接地)、G(屏蔽),这三个接线柱按测量对象不同来选⽤。
三、测试⽅法1、照明、动⼒线路绝缘电阻测试⽅法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
⾸先切断电源,分次接好线路,按顺时针⽅向转动兆欧表的发电机摇把,使发电机转⼦发出的电压供测量使⽤。
摇把的转速应由慢⾄快,待调速器发⽣滑动时,要保证转速均匀稳定,不要时快时慢,以免测量不准确。
⼀般兆欧表转速达每分钟120转左右时,发电机就达到额定输出电压。
当发电机转速稳定后,表盘上的指针也稳定下来,这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时,为了消除线芯绝缘层表⾯漏电所引起的测量误差,其接线⽅法除了使⽤“L”和“E”接线柱外,还需⽤屏蔽接线柱“G”。
将“G”接线柱接⾄电缆绝缘纸上。
2、电⽓设备、设施绝缘电阻测试⽅法⾸先断开电源,对三相异步电动机定⼦绕组测三相绕组对外壳(即相对地)及三相绕组之间的绝缘电阻。
摇测三相异步电动机转⼦绕组测相对相。
测相对地时“E”测试线接电动机外壳,“L”测试线接三相绕组。
即三相绕组对外壳⼀次摇成;若不合格时则拆开单相分别摇测;测相对相时,应将相间联⽚取下。
四、绝缘电阻值测试标准绝缘阻值判断(1)、所测绝缘电阻应等于或⼤于⼀般容许的数值,各种电器的具体规定不⼀样,最低限值:低压设备0.5MΩ,3-10KV 300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。
如何准确测量电线电缆的绝缘电阻魏宏全南京市建筑安装工程质量检测中心摘要:电线电缆在当今社会中的用途是十分广泛的,其使用性能也备受人们的关注。
其中绝缘电阻便是电线电缆诸多性能当中的基本性能。
绝缘电阻一方面客观反映了电线电缆设备在正常使用状态下的电气绝缘性能,另一方面还能够及时对工艺中存在的缺陷及绝缘材料的质量优劣等进行有效判断。
因此,文章就电线电缆绝缘电阻的准确测量进行深入的挖掘。
关键词:电线电缆;绝缘电阻;测量方法1电线电缆绝缘电阻的概念电线电缆可谓是当前社会各个领域都不可或缺的材料和设备,而绝缘电阻则是电线电缆的基本性能。
其主要是指位于两导体之间的绝缘材料的电阻。
若未有其他特殊说明,主要是指施加在绝缘材料上的直流电压U与泄露电流lg间的比值,用公式可表示为Ri=U/lg。
绝缘电阻是电线电缆日常检测中的必检项目之一,主要原因在于其不仅能够客观反映绝缘性能,还能够对工艺的缺陷,绝缘材料的质量优劣等进行判别。
此外也能够对产品在正常状态下的使用性能进行判别,针对已经投入到运行中的产品,通过测定其绝缘电阻,就能对其变化状态进行准确判断。
由此可见,绝缘电阻的测定是极其必要的。
2影响绝缘电阻大小的因素2.1材料本身的原因绝缘材料必须要保持干净,一旦不慎混入部分杂质,则势必会在绝缘材料的内部出现导电离子增加现象,最终降低绝缘电阻降低。
因此在生产及运输绝缘材料的时候,应尽量降低杂质混入。
2.2材料存储的原因若没有很好的保护和存储绝缘材料,导致材料受潮。
而水分就会在短时间内渗入绝缘材料当中,增加材料内部的导电离子,进而降低材料的绝缘电阻。
2.3结构偏离造成的原因电线电缆的绝缘结构若出现平均值偏薄,又或者是某一个部位偏薄,都会导致绝缘材料的绝缘结构位置的绝缘电阻下降。
2.4测试技术造成的原因绝缘电阻的最终测定自然离不开相应的测试技术,若测试技术掌握不到位又或者操作失误,都可能导致最终的测定结果不够精准,存有较大误差。
电线电缆的绝缘电阻测量及技术方法浅析本文主要通过对电线电缆的绝缘电阻的基本原理进行分析,重点浅析了影响电线电缆的绝缘电阻测量的因素,并且通过一定的实验来对电线电缆的绝缘电阻测量的技术方法等进行了探讨。
不仅能够对当前的用电安全提供一定的保障,还能够促进电力事业的快速发展,也希望能够为日后的电气行业发展带来一定的益处,促进其发展。
标签:电线电缆;绝缘电阻测量;技术方法1 测量绝缘电阻的基本原理电线电缆的最基本的电气性能就是绝缘电阻,主要能够对电线电缆的承受能力等进行反映。
通过对电线电缆的绝缘电阻进行测量,能够对生产工艺中的缺陷进行了解,同时还能够体现出来绝缘结构在不同的情况下显示出的使用性能。
在正常情况下工作的电线电缆,在逐渐的使用过程中,绝缘的材料就会出现老化的情况,因此绝缘的电阻也会下降,长此以往下去,就会出现一定的安全问题。
所以对于那些已经进行使用的电线电缆,一定要定期的进行跟踪检查,对绝缘质量出现的变化进行检查,对绝缘电阻进行定期的检测。
也就是说,想要防止出现电气方面的安全事故,就一定要对电线电缆的绝缘电阻进行准确的检测,怎样提高检测的准确性,就需要对其测量技术和方法进行研究。
在绝缘上进行直流电压的施加,在绝缘的内部会通过电流,因为不同的电流有着不同的形成原因,具体可以分为以下四种,见表1。
2 影响绝缘电阻测量结果的因素2.1 温度影响绝缘电阻会随着绝缘温度发生的变化而变化,不同种类的绝缘,所发生的变化程度也是不同的。
主要是因为温度升高之后,绝缘内部的离子运动速度变快导致电导的能力增强造成的。
因此,在进行电阻测量之前,一定要对样品的温度进行测量,要与实际规定的温度相平衡,防止因为温度出现变化而影响测量结果的情况发生。
2.2 样品长度的影响进行检测的样品的长度与绝缘电阻之间是成反比的关系的,检测样品的长度越长,绝缘的电阻就会越小。
在相关的规定中,检测样品的有效长度测量出现的误差不能够超过1%,所以,在进行检测样品的制备的时候,一定要检测样品的有效长度进行保证,尽量减少因为长度造成的测量误差。
绝缘电阻正确的测量方法绝缘电阻是用来衡量一个电气设备或电力系统是否具有良好绝缘性能的重要参数。
它表示在特定的电压和温度条件下,电气设备或电力系统上的绝缘材料对电流流过的障碍程度。
正确测量绝缘电阻可以提供设备和系统的安全性和可靠性。
以下是一种正确的绝缘电阻测量方法的步骤:1.断开电气设备或电力系统与电源的连接:在进行绝缘电阻测量之前,首先必须将电气设备或电力系统与电源完全断开连接,以避免可能的电击危险。
2.准备测试仪器:选择适合的绝缘电阻测试仪器,例如绝缘电阻测量仪或万用表,并确保其正常工作和校准。
3.设置测试仪器参数:根据所测量的电器设备或电力系统的规格和要求,设置测试仪器的参数。
通常,应设置合适的电压源和测量范围。
4.连接测试仪器:根据绝缘电阻测试仪器的使用说明,将测试仪器的测试引线正确连接到电气设备或电力系统上要测量的绝缘部分。
5.施加测试电压:根据测试仪器的要求,施加适当的测试电压到绝缘部分。
通常,测试电压应根据被测设备或系统的额定电压进行选择,并遵循相关的安全规定。
6.测量绝缘电阻:根据测试仪器的使用说明,开始测量绝缘电阻。
在设备或系统上应用的测试电压下,测试仪器将测量并显示绝缘电阻值。
7.记录和分析结果:将测试结果记录下来,包括测量时间、测试电压、绝缘电阻值等。
根据设备或系统的规格要求,将测量结果与标准值进行比较,并分析结果是否符合要求。
8.根据测量结果采取相应的措施:根据测量结果,如果绝缘电阻值低于规定的标准值,可能存在绝缘性能不良的问题。
必须采取相应的措施,例如对绝缘部分进行修复、更换或排查其他问题。
9.定期维护和重复测试:绝缘电阻测试是一个重要的预防性维护措施。
为了确保设备或系统的持续安全运行,定期进行绝缘电阻测试是必需的。
根据设备或系统的规范和要求,制定维护计划并按计划进行绝缘电阻测试。
总之,正确测量绝缘电阻是维护电气设备和电力系统安全性和可靠性的重要步骤。
遵循正确的测量方法,可以确保测试结果准确可靠,并根据测量结果采取相应的措施来修复或预防潜在的绝缘问题。
电线电缆绝缘电阻的测试分析电线电缆的绝缘电阻是指在一定温度和湿度条件下,导线与绝缘材料之间的绝缘电阻。
绝缘电阻的测试分析对于电线电缆的质量控制和安全性评估具有重要意义。
本文将从绝缘电阻测试的原理、测试方法和测试结果分析等方面进行详细叙述。
一、绝缘电阻测试原理绝缘电阻的测试是通过测量电流和电压之间的关系来获得的,根据欧姆定律可知,电流与电压成正比,即I=U/R,其中R为绝缘电阻。
在测试中,通常采用直流电压进行测试,因为直流电阻会呈现稳定的数值,而交流电压则会受到电容和电感等因素的影响。
二、绝缘电阻测试方法1.静态测试法:静态测试法是指将待测导线与绝缘材料之间的绝缘电阻,在恒定电压下进行测量得出。
测试时需要先将导线两端与准确的电压源相连,然后测量两端电压和电流,继而计算得出绝缘电阻值。
2.动态测试法:动态测试法是指将待测导线与绝缘材料之间的绝缘电阻,通过频率较高的交流电压去测量得出。
测试时需要先将导线两端与准确的电压源相连,然后测量两端电压和电流,并通过相量法得出绝缘电阻值。
三、绝缘电阻测试结果分析绝缘电阻测试结果的分析主要包括以下几个方面:1.绝缘材料的质量评估:绝缘电阻是评估绝缘材料质量的重要指标,较高的绝缘电阻值表明绝缘材料的绝缘性能较好,反之则可能存在绝缘材料老化、腐蚀或损坏等问题。
2.环境条件的评估:绝缘电阻测试的结果还可以用于评估测试环境的条件,例如湿度等。
在测试中,湿度较高会导致绝缘电阻降低,说明环境湿度对绝缘性能有一定影响。
3.绕组设计的评估:对于电机或变压器等设备的绝缘电阻测试结果,可以用于评估绕组设计是否合理。
例如,绝缘电阻值较低可能表示绕组导线绝缘材料的选择或设计有问题。
4.误差分析:综上所述,电线电缆绝缘电阻的测试分析对于质量控制和安全评估非常重要。
通过有效的测试方法和对测试结果的准确分析,可以及时发现和解决绝缘性能问题,提高电线电缆的质量和可靠性。
绝缘电阻测试正确方法1.准备工作在进行绝缘电阻测试之前,必须进行一些准备工作,以确保测试的准确性和有效性。
首先,检查测试设备的正常工作状态,包括电源供应、测试电压、电流和仪表的准确度等。
其次,检查待测设备或系统的电源是否处于正常断电状态,并将所有电源开关关闭。
2.选择适当的测试电压根据待测设备或系统的性质和额定工作电压,选择适当的测试电压。
一般来说,测试电压应该是待测设备或系统额定工作电压的最高1.5倍。
3.连接测试仪器将测试仪器的测试电缆连接到待测设备或系统的绝缘接地端,并确保连接牢固可靠。
同时,将测试仪器的另一端连接到测试点。
4.执行测试一旦完成所需的连接,就可以开始进行绝缘电阻测试了。
在测试仪器上选择适当的测试范围和测试时间,并启动测试。
测试时间应足够长,以确保测试结果的准确性。
在测试过程中,保持测试仪器和待测设备或系统处于稳定状态,避免移动或干扰。
5.记录测试结果测试结束后,将测试仪器读数记录下来,并进行必要的单位转换,如从欧姆到兆欧姆。
同时,还要记录测试日期、时间、测试仪器型号和序列号等信息,以及待测设备或系统的相关信息。
6.结果评估根据测试结果,评估待测设备或系统的绝缘性能。
一般来说,绝缘电阻应该足够高,以确保减少漏电流的发生。
具体的要求可以参考相关标准或规范。
如果测试结果低于要求,可能需要采取进一步的维修、更换或升级等措施。
7.保养和校准定期保养和校准测试仪器是确保绝缘电阻测试准确性和有效性的重要步骤。
按照测试仪器的操作手册进行保养和校准,并在必要时进行相应的维修或更换。
综上所述,绝缘电阻测试的正确方法包括准备工作、选择适当的测试电压、连接测试仪器、执行测试、记录测试结果、评估结果以及保养和校准测试仪器。
只有根据正确的方法进行测试,才能得到准确、可靠的测试结果,确保待测设备或系统的安全性和可靠性。
电缆是电力传输和通信领域中常见的电气设备,其绝缘电阻是保证电缆正常工作的重要参数之一。
电缆的绝缘电阻检测是检验电缆绝缘性能的一种重要方法,而高阻计法是一种常用的电缆绝缘电阻检测方法。
本文将介绍电缆绝缘电阻检测的基本原理和高阻计法的具体步骤。
一、电缆绝缘电阻检测的基本原理1. 电缆绝缘电阻的概念电缆绝缘电阻是指电缆中两个导体之间或导体与地之间的电阻。
它是表示电缆绝缘性能好坏的一项重要指标,直接影响着电缆的安全可靠运行。
2. 电缆绝缘电阻检测的意义电缆绝缘电阻检测的目的是为了及时发现电缆绝缘老化、损坏和短路等故障,保证电缆的安全可靠运行。
通过定期检测电缆绝缘电阻,可以及时排除潜在故障,延长电缆的使用寿命。
二、高阻计法电缆绝缘电阻检测的步骤1. 仪器准备首先需要准备好高阻计。
高阻计是用来测量极高电阻值的仪器,能够测量在1 MΩ以上的电阻值。
在进行电缆绝缘电阻检测时,选择合适的高阻计对结果准确性至关重要。
2. 接线方法将高阻计的正负极分别接到电缆的两个导体上,或者一个接到导体上,另一个接到地线上。
在接线时应注意接线牢固,确保接触良好,避免因接触不良而影响测量结果的准确性。
3. 测量步骤接好线后,打开高阻计,设定合适的测量范围,开始进行电缆绝缘电阻的检测。
在测量过程中,应注意保持高阻计与外部环境的绝缘,避免外部干扰对测量结果产生影响。
4. 结果分析测量完成后,读取高阻计显示的电阻值。
根据实际情况来判断电缆的绝缘电阻是否合格,以及是否存在潜在的故障隐患。
对于绝缘电阻不合格或存在故障的电缆,应及时采取相应的维修措施,确保电缆的安全可靠运行。
三、高阻计法电缆绝缘电阻检测的应用范围及注意事项1. 应用范围高阻计法电缆绝缘电阻检测适用于各种电力电缆、通信电缆以及控制电缆的绝缘电阻测量。
在电力系统、通信网络、工矿企业以及建筑施工等领域都有广泛的应用。
2. 注意事项在进行高阻计法电缆绝缘电阻检测时,需要注意以下事项:(1)确保高阻计的准确性和稳定性;(2)严格按照操作规程进行接线和测量,避免操作不当导致的误差;(3)避免外部电磁场和静电干扰,以确保测量结果的准确性;(4)定期维护高阻计,保持其良好的性能和稳定的测量精度。
山东省农业管理干部学院学报 2011年 第28卷 第3期・156・如何准确测量电线电缆的绝缘电阻邓 跃 伟(漯河市质量技术监督局检测中心,河南 漯河 462000)摘要:绝缘电阻是电线电缆最基本的电气性能,它反映产品在正常工作状态下所具有的电气绝缘性能,它是反映电线电缆产品绝缘特性的重要指标。
通过测定绝缘电阻可以发现工艺中的缺陷、所选用绝缘材料的优劣等。
通过绝缘电阻的概念,测试的目的、重要性、影响因素和测试方法等几方面探讨,阐述了如何准确地测量电线电缆的绝缘电阻。
关键词:电线电缆;绝缘电阻;影响因素;测试中图分类号:TM201.4 文献标识码:A 文章编号:1008-7540(2011)03-0156-031、绝缘电阻的概念电性能是电线电缆最基本的特性。
绝缘电阻是电线电缆最基本的电气性能,它是指在规定条件下,处于两个导体之间的绝缘材料的电阻。
绝缘电阻如无特殊说明,是指绝缘上所施加的直流电压U与泄漏电流Ig的比值,即:Ri=U/Ig。
2、绝缘电阻测试的目的绝缘电阻反映了产品在正常工作状态下所具有的电绝缘性能,因此,对大多数的电线电缆产品(裸电线产品除外)均需测定其绝缘电阻性能。
对电压等级较高、使用环境恶劣、使用部位重要的产品更应重视。
产品的绝缘电阻主要取决于所选用的绝缘材料,但工艺水平对绝缘电阻的影响也很大。
因此,对正常生产的产品在工厂中测试绝缘电阻的目的,主要是作为监督、控制材料质量和工艺质量的一种方法。
在设计和研制新产品或选用新材料时,对绝缘电阻及其各种可能的影响因素必须进行大量的研究试验,以保证产品及所用材料能很好地满足使用要求。
此外,当产品在某些特殊环境中使用时,必须进行有关的绝缘电阻性能研究试验。
3、绝缘电阻测试的重要性绝缘电阻是反映电线电缆产品绝缘特性的重要指标,它与该产品能够承受电击穿或热击穿的能力,与绝缘中的介质损耗,以及绝缘材料在工作状态的逐步劣化等均存在着极为密切的相互依赖关系。
因此,对用于工作电压为500V及以上电压等级的产品,一般均需测定其绝缘电阻,甚至对于低压弱电流的通信电线电缆,也把测定绝缘电阻作为控制和保证其绝缘品质的主要参数。
测定绝缘电阻可以发现工艺中的缺陷,如:绝缘干燥不透或护套损伤受潮;绝缘受到污染和有导电杂质混入;各种原因引起的绝缘穿透等。
同时,测定绝缘电阻也是研究绝缘材料的品质和特性,研究绝缘结构以及产品在各种运行条件下的使用性能等方面的重要手段。
对于已投入运行的产品,绝缘电阻是判断产品变化的重要依据之一。
因此,测定绝缘电阻是十分重要的。
4、影响电线电缆绝缘电阻测量值的主要因素分析4.1总体在电线电缆检测中,绝缘电阻是安全性能中一项非常重要的检验项目。
对其测量通常采用在被测绝缘体两端施加恒定的直流电压,测量其间流过的直流电流的大小和变化情况,以此判断绝缘材料的优劣。
值得我们注意的是:绝缘电阻测量值不是一个恒定不变的数值,它易受外界诸多因素的影响而发生变化。
4.2检测数据比较影响电线电缆绝缘电阻测量的因素有环境条件、温度、湿度、读数时间和人员素质等几个方面,下面以GB/T5023.3-2008中一般用途铜芯聚氯乙烯绝缘电线电缆BV450/750 1×1.5黄色为例,谈谈绝缘电阻测量中应注意的几个问题。
按GB/T5023.12008 ̄GB/T5023.3-2008之规定:试验应在5 m长的绝缘线芯上进行,水温为(70±2)℃浸水时间不小于2 h,绝缘电阻应在施加电压1 min后测量,根据试验结果谈谈影响绝缘电阻测试的因素本试验共进行了五次:第一次:试件为5 m长,温度为20.5℃,湿度为65%,电压为500 V,1 min读数测试值为45 MΩ;第二次:试件为5 m长,温度为20.5℃,湿度为65%,电压为500 V,2 min读数测试值为52.2 MΩ;第三次:试件为5作者简介:邓跃伟(1983-),男,河南漯河人,漯河市质量技术监督局检测中心。
m长,温度为71.2℃,湿度为65%,电压为500 V,1 min读数测试值为21 MΩ;第四次:试件为5 m长,温度为73.9℃,湿度为65%,电压为500 V,1 min读数测试值为19 MΩ;第五次:试件为10 m长,温度为71℃,湿度为65%,电压为500 V,1 min读数测试值为16 MΩ。
4.3原因分析从上面测试数据可以看出:同样一组电线的绝缘电阻在不同的温度、不同的读数时间会有很大的差别,原因分析如下:1)由于施加电压后,绝缘中存在着三种随时间而衰减的电流:电容电流、不可逆吸收电流、可吸收电流,这三种电流全部衰减后,才读出泄漏电流的数值,以计算绝缘电阻。
但由于可吸收电流要经数分钟才趋于消失,考虑到测量系统长时间的稳定性,测量时间不宜太长。
同样,测量条件,读数时间不会造成很大差别,读数时间长会造成数值偏大,因此标准中明确规定在接通电。
流1 min后读数,1 min读数保证了非泄漏电流大部分已消失又使测量时间有了统一,使数值具有重复性和可比性。
2)温度的影响:温度的升高,绝缘电阻迅速下降,这是因为随温度的升高,绝缘材料中杂质离子运动速度加快,使得电导增大,绝缘电阻下降。
因此测量时,必须严格控制温度。
3)长度及环境条件的影响:长度不同绝缘电阻测量值也不同,这是因为绝缘电阻与长度成反比,测量电线长度时误差要控制在±1%内,因此在检测的标准中规定了长度为5 m,表面污秽的影响弥漫在大气中的污秽物沉积在运行设备的绝缘体表面,形成污秽层。
其中包含着可溶的电导性物质和不可溶的吸水性物质。
在干燥的条件下,这些污秽物的电阻很大,对绝缘性的介电性能影响不大。
但在空气湿度较高的情况下,空气中的水分或污秽层受到湿润、可溶的导电物质在溶解后使绝缘体表面污秽层的电导急剧增加,而不可溶的吸水性物质则保持水分并起促进污秽层电导增大的作用。
在外加电压作用下,绝缘体表面泄漏电流亦随之大幅度增加,从而明显降低绝缘材料的绝缘特性,甚至导致绝缘体污秽层发热,产生局部电弧甚至全面闪络。
4)检测人员的素质:检测人员自身的素质也是一个方面,作为检测人员应懂得一些电的基本知识,充分了解绝缘电阻与哪些因素有关,在检测过程中做到心中有数,确保检测数据的准确性。
4.4结论绝缘电阻随着电气设备所处的环境以及测量条件的不同可以发生很大变化,如果在测量前不进行任何处理,试验条件不符合规定,则会降低测量结果的准确性。
此外,由于介质的吸收性能不同,绝缘电阻也常随加压时间的长短而变化。
为了提高试验的准确性和试验结果的重复性,必须对试验方法进行分析,采取必要措施防止外界干扰和漏电,并对被测物体进行试验前的处理和规定试验条件。
在工作条件允许的情况下,应选用安全性能好的综合测试仪,确保检测数据的准确性。
5绝缘电阻的测试方法绝缘电阻的测试方法常用的有两种:直流比较法;电压电流法(包括常用的兆欧表法和高阻计法)。
5.1试验设备如ZC-90型绝缘电阻测试仪等。
5.2试样制备(1)除产品标准中另有规定外,试样有效长度应不小于10m,应小心的剥除试样两端绝缘外的覆盖物,并注意不损伤绝缘表面。
(2)试样应在试验环境中放置足够长的时间,使试样温度和试验温度平衡,并保持稳定。
(3)浸入水中试验时,试样两个端头露出水面的长度应不小于250mm,绝缘部分露出的长度应不小于150 mm。
在空气中试验时,试样端部绝缘部分露出的长度应不小于100mm。
露出的绝缘表面应保持干燥和洁净。
5.3试验程序5.3.1测试接线(1)有金属护套、屏蔽层或铠装的电缆试样。
单芯电缆,应测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻;多芯电缆,应分别就每个导体对其余线芯与金属套或屏蔽层或铠装层连接进行测量。
(2)非金属护套、非屏蔽或无铠装的电缆试样。
单芯电缆应浸入水中,测量导体对水之间的绝缘电阻;多芯电缆应分别就每个导体对其余线芯进行测量。
5.3.2试样长度测量将试样接入测试系统,试样的有效长度测量误差应不超过±1%。
5.3.3试验环境条件除电线电缆产品标准中另有规定外,型式试验或抽样试验时测试应在环境温度20±5℃和空气相对湿度不大于80%的室内或水中进行。
例行试验时,测试一般在环境温度为0 ̄35℃的室内进行。
工作温度下绝缘电阻的试验温度应在有关标准中规定,温度的误差应不超过±2℃。
有争议时环境温度或工作温度的误差应不超过±1℃。
5.3.4高温下绝缘电阻测试方法绝缘线芯或单芯电缆的高温下绝缘电阻可按GB5013. 2中2. 4规定的方法测试;或从成品电缆上取3 ̄5m电缆,将试样作适合于绝缘电阻测量的处理后,放入试验箱中。
在达到规定试验温度后,保温2 h,测量线芯绝缘电阻。
5.3.5试验电压应按产品标准规定选择对试样的测试电压,一般为:100 ̄1 000 V。
5.3.6测试充电时间为使绝缘电阻测量值基本稳定,测试充电时间应足够充分,不少于1 min,不超过5 min。
5.3.7测试系统的测量误差应符合下述要求被测试试样绝缘电阻值为1×1010Ω及以下,测量误差不超过±10%。
被测试试样绝缘电阻值为1×1010Ω以上,测量误差不超过±20%。
绝缘电阻测试仪计量检定的校准误差超过以上对应值时,应停用。
5.4试验结果及计算每公里长度的绝缘电阻应按公式(1)计算:・157・Rl=Rx・L (1)式中 Rl——每公里长度绝缘电阻,MΩ/km;RX——试样绝缘电阻,MΩ;L——试样有效测量长度, km。
20℃时每公里长度的绝缘电阻应按公式(2)计算:R20=K・Rl (2)式中 R20——20℃时每公里长度的绝缘电阻,MΩ/km;K——绝缘电阻温度校正系数,例行试验时应采用相关标准或制造厂的规定;型式试验或抽样试验时应按3. 3规定调控试验环境条件,不作温度校准。
体积电阻率ρ由所测得的绝缘电阻应按公式(3)计算:ρ=2πLRx/ln(D /d) (3)式中 ρ——体积电阻率,Ω/cm-3;D——绝缘外径,mm;d——绝缘内径,mm。
(成型导体绝缘线芯的比值D /d是绝缘表面周长与导体表面周长的比值。
)绝缘电阻常数Ki应按公式(4)计算,以MΩ/km表示。
Ki=LRx×10-11/lg (D /d) =10-11×0.367ρ (4)计算结果所取有效数字位数应与产品标准一致。
6、注意事项(1)需要时,可在试样两端绝缘表面上加保护环,并与测试系统的屏蔽相连接。
(2)如试样的绝缘电阻大于1×1012Ω和测量时因外界电磁场或试样运动产生的摩擦会引起测试不稳定时,可将试样静置在整体屏蔽的条件下进行测试。
(3)重复试验时,在加电压之前应使试样短路放电,放电时间应不少于充电时间的4倍;如因试样有剩余电荷而造成测量结果有明显差别时,必须先进行充分放电。
