PCB碱性蚀刻液循环再生系统计划书(福建三江源环保)精品PPT课件
- 格式：pptx
- 大小：1.07 MB
- 文档页数：12
下载文档原格式
合集下载
蚀刻废液回用
目录一、可行性分析 (2)1.1背景 (2)1）选题意义 (2)2 ）产品用途 (3)1.2 产品的技术路线分析 (4)1）产品开发理念 (4)2）技术开发战略 (4)3）技术路线 (5)1.3 核心技术及创新性分析 (5)1.4蚀刻液再生循环系统工作原理图 (6)1.5蚀刻液再生循环系统工作原理明 (7)1.6技术水平分析 (8)1．7技术的成熟性分析 (8)1．8再生液参数控制 (8)二、营运模式 (9)三、社会效益与经济效益分析 (9)四、服务承诺 (10)五、结语 (11)《铜蚀刻液再生循环系统》项目建议书一、可行性分析1.1 背景1）选题意义印制电路板（PCB）行业是电子工业、信息产业和家电行业的基础，近20年来，作为重污染行业之一的PCB行业纷纷向中国转移，使得中国的PCB行业近几年一直保持高于10%的年增长速度。
目前全国约有各种规模的PCB企业近3000家，年产量达到2亿平方米以上，每年消耗精铜在10万吨以上，产出的蚀刻废液中总铜量在5万吨以上，对我国环境尤其是PCB厂周边地区的水资源环境构成了严重威胁和危害。
蚀刻生产线是PCB生产中消耗药水量较大的工序，也是产生废液（即危险废物——废蚀刻液，按国家环保总局的废物分类命名）和废水（即一次洗涤废水和二次洗涤废水）最大的工序。
一般而言，每生产一平方米正常厚度（18μm）的双面板消耗蚀刻液约为2—3升，并出废蚀刻液2—3升、一次洗涤废水5—10升、二次洗涤废水8——12升。
目前的做法是定时或不定时地从蚀刻槽排出部分铜含量很高的母液——废蚀刻液，同时向其中添加新的蚀刻液。
由于蚀刻液的最佳蚀刻铜离子浓度在100—140克/升，而废液外排时则希望铜离子浓度越高越好（常在150——160克/升），以尽可能提高蚀刻液利用率，降低溶液总的使用量。
因此，不论是采用人工间歇排放工艺还是比重控制的连续排放工艺，实际生产中蚀刻液并未处于其最佳技术状态。
从经济成本上说，目前的做法对PCB企业不利，一方面需要花费大量的钱购买蚀刻子液，而外排的废蚀刻液交给有废水处理能力的企业无偿或有偿处理后达标排放，增加了PCB企业的运菅成本和环保压力。
蚀刻废液回用
目录一、可行性分析 (2)1.1背景 (2)1）选题意义 (2)2 ）产品用途 (3)1.2 产品的技术路线分析 (4)1）产品开发理念 (4)2）技术开发战略 (4)3）技术路线 (5)1.3 核心技术及创新性分析 (5)1.4蚀刻液再生循环系统工作原理图 (6)1.5蚀刻液再生循环系统工作原理明 (7)1.6技术水平分析 (8)1．7技术的成熟性分析 (8)1．8再生液参数控制 (8)二、营运模式 (9)三、社会效益与经济效益分析 (9)四、服务承诺 (10)五、结语 (11)《铜蚀刻液再生循环系统》项目建议书一、可行性分析1.1 背景1）选题意义印制电路板（PCB）行业是电子工业、信息产业和家电行业的基础，近20年来，作为重污染行业之一的PCB行业纷纷向中国转移，使得中国的PCB行业近几年一直保持高于10%的年增长速度。
目前全国约有各种规模的PCB企业近3000家，年产量达到2亿平方米以上，每年消耗精铜在10万吨以上，产出的蚀刻废液中总铜量在5万吨以上，对我国环境尤其是PCB厂周边地区的水资源环境构成了严重威胁和危害。
蚀刻生产线是PCB生产中消耗药水量较大的工序，也是产生废液（即危险废物——废蚀刻液，按国家环保总局的废物分类命名）和废水（即一次洗涤废水和二次洗涤废水）最大的工序。
一般而言，每生产一平方米正常厚度（18μm）的双面板消耗蚀刻液约为2—3升，并出废蚀刻液2—3升、一次洗涤废水5—10升、二次洗涤废水8——12升。
目前的做法是定时或不定时地从蚀刻槽排出部分铜含量很高的母液——废蚀刻液，同时向其中添加新的蚀刻液。
由于蚀刻液的最佳蚀刻铜离子浓度在100—140克/升，而废液外排时则希望铜离子浓度越高越好（常在150——160克/升），以尽可能提高蚀刻液利用率，降低溶液总的使用量。
因此，不论是采用人工间歇排放工艺还是比重控制的连续排放工艺，实际生产中蚀刻液并未处于其最佳技术状态。
从经济成本上说，目前的做法对PCB企业不利，一方面需要花费大量的钱购买蚀刻子液，而外排的废蚀刻液交给有废水处理能力的企业无偿或有偿处理后达标排放，增加了PCB企业的运菅成本和环保压力。

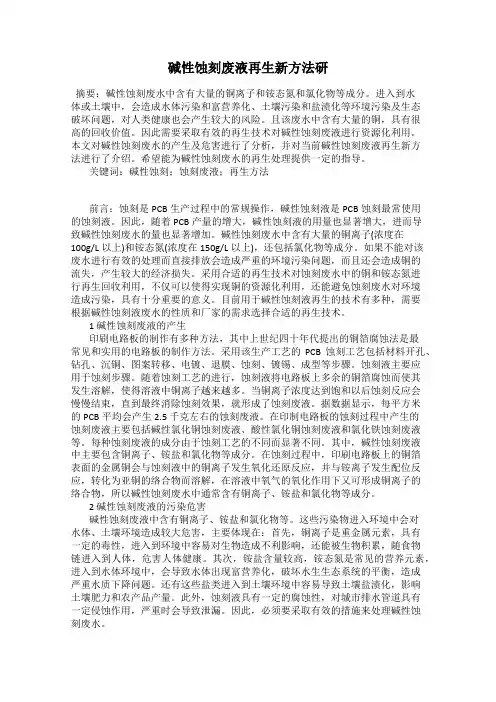

碱性蚀刻废液再生新方法研
碱性蚀刻废液再生新方法研摘要：碱性蚀刻废水中含有大量的铜离子和铵态氮和氯化物等成分。
进入到水体或土壤中，会造成水体污染和富营养化、土壤污染和盐渍化等环境污染及生态破坏问题，对人类健康也会产生较大的风险。
且该废水中含有大量的铜，具有很高的回收价值。
因此需要采取有效的再生技术对碱性蚀刻废液进行资源化利用。
本文对碱性蚀刻废水的产生及危害进行了分析，并对当前碱性蚀刻废液再生新方法进行了介绍。
希望能为碱性蚀刻废水的再生处理提供一定的指导。
关键词：碱性蚀刻；蚀刻废液；再生方法前言：蚀刻是PCB生产过程中的常规操作，碱性蚀刻液是PCB蚀刻最常使用的蚀刻液。
因此，随着PCB产量的增大，碱性蚀刻液的用量也显著增大，进而导致碱性蚀刻废水的量也显著增加。
碱性蚀刻废水中含有大量的铜离子(浓度在100g/L以上)和铵态氮(浓度在150g/L以上)，还包括氯化物等成分。
如果不能对该废水进行有效的处理而直接排放会造成严重的环境污染问题，而且还会造成铜的流失，产生较大的经济损失。
采用合适的再生技术对蚀刻废水中的铜和铵态氮进行再生回收利用，不仅可以使得实现铜的资源化利用，还能避免蚀刻废水对环境造成污染，具有十分重要的意义。
目前用于碱性蚀刻液再生的技术有多种，需要根据碱性蚀刻液废水的性质和厂家的需求选择合适的再生技术。
1 碱性蚀刻废液的产生印刷电路板的制作有多种方法，其中上世纪四十年代提出的铜箔腐蚀法是最常见和实用的电路板的制作方法。
采用该生产工艺的PCB蚀刻工艺包括材料开孔、钻孔、沉铜、图案转移、电镀、退膜、蚀刻、镀锡、成型等步骤。
蚀刻液主要应用于蚀刻步骤。
随着蚀刻工艺的进行，蚀刻液将电路板上多余的铜箔腐蚀而使其发生溶解，使得溶液中铜离子越来越多。
当铜离子浓度达到饱和以后蚀刻反应会慢慢结束，直到最终消除蚀刻效果，就形成了蚀刻废液。
据数据显示，每平方米的PCB平均会产生2.5 千克左右的蚀刻废液。
在印制电路板的蚀刻过程中产生的蚀刻废液主要包括碱性氯化铜蚀刻废液、酸性氯化铜蚀刻废液和氯化铁蚀刻废液等。
碱性蚀刻液循环再生系统
碱性蚀刻液循环再生系统
一、技术简介
碱性蚀刻液循环再生系统是专门针对PCB印制线路板厂生产中产生的碱性蚀刻废液而设计的，采用先进的封闭式自体循环和平行式无损分离技术（CSC-PLS）进行金属铜的分离和蚀刻液的回用，经严格有效的工艺过程，实现了溶液的长期循环再生和100%铜回收率的目标，同时将生产运行成本控制到最低。
该系统与蚀刻机在线闭环连接，自动循环运作。
二、设备说明
1、工艺流程
蚀刻机中溢流出的碱性蚀刻废液进入母液罐，再用泵送入电解槽。
调整主机内铜离子浓度、氯离子浓度和碱度至规定标准，然后通电电解。
取出产品电解铜，将溶液泵至再生子液罐，并检测溶液各离子浓度、pH值，根据检测结果调整各成分含量，调整完毕再次检测，合格后泵入子液罐中待PCB厂家使用。
三、环保指标
◆该系统采用封闭式自体循环和无损分离技术（CSC-PLS）实现了废液的100%回用
◆在整个过程中无固体废弃物、废液、废气产生
◆完全符合国家清洁生产、节能减排的环保要求
四、特点及优势
◆本系统采用PLS平行式无损分离技术，整个过程无需使用任何萃取剂、添加剂，真正实现了对废蚀刻液的无损分离，保证了蚀刻液回用的质量。
◆本系统采用CSC封闭式自体循环技术对废蚀刻液进行循环再生，整个过程既不带入其他外来物质，也没有产生有害物质，更不会破坏溶液成分，再生蚀刻液性能可以与新购子液相媲美，特别适用于高精度PCB 板制作。
◆该系统稳定性强，设备操作简便，便于维护。
采用一站式闭环控制系统，使设备运行更加可靠，运行成本为同行业最低。
碱性蚀刻液再生循环处理系统介绍
碱性蚀刻液再生循环系统介绍目录一、碱性蚀刻液再生循环系统简介1.1系统工作原理1.2系统工作流程简图二、系统成本分析2.1系统运行成本分析三、项目效益分析四、项目运作4.1系统安装条件4.2工程进度计划4.3运行常用的主要物料4.4系统排放物及其处理一、碱性蚀刻液再生循环系统简介1.1系统工作原理本系统采用多级萃取-反萃及电解再生工艺组合，可实现碱性蚀刻液完全回用零排放，是将碱性蚀刻废液提铜处理和再生利用进行组合的系统设备，可根据需要调整再生液的品质，完全确保PCB企业蚀刻工序产品质量的稳定。
该系统主要由以下部分组成：铜分离系统、铜提取系统、存储及调配系统。
1）铜分离系统：是将废蚀刻液中的铜离子通过铜吸附剂从废液中无损分离吸取铜离子，并将铜离子转移到铜提取系统，释放铜离子后的吸铜剂再回到此系统循环工作。
2）铜提取系统：吸铜剂中的铜离子释放到此系统中，通过电解提取高纯度产品铜。
3）存储及调配系统：系统将已降低铜含量的蚀刻液通过组份调节，使Cu2+、Cl-、PH 值及相关工艺元素达至生产所需要求，待生产所用。
整个系统工作时无排放封闭式循环运行。
系统工作时，只需在碱性蚀刻设备的溢流排出口接一管道，直接将废液引入再生循环设备中，经过系统处理后，再通过自动添加系统循环回到蚀刻工序，整个系统无排放封闭式循环运行，系统设备与生产线对接时，产线不需停机。
1.2系统工作流程简图碱性蚀刻液在线循环技术工艺原理图本项目所用的碱性蚀刻液再生循环系统，已通过市场实际使用认可，可实现PCB碱性蚀刻废液零排放，达到清洁生产的要求：1）碱性蚀刻废液全部转变为循环再生使用的蚀刻新液及金属铜板。
2）由于实现碱性蚀刻废液的零排放，大量原有处理工艺浪费的化工原料被全部循环再生使用，综合处理成本更低，效益大幅提升，更利于污染物总体排放量的控制。
二、系统成本分析2.1系统运行成本分析（废液处理量100吨/月）生产物料成本明细表（元/吨铜）项目名称吨铜耗量价格运营支出/吨铜1 萃取剂16L 220元/L 3520元2 硫酸（98%）100kg 1.6元/ kg 160元3 电费3500度0.7元/度2450元4 水10m35元/ m350元5 液氨0.2吨5500元/吨1100元6 蚀刻盐0.2吨2000元/吨400元7 添加剂20L 15元/L 300元8 阳极片0.33片6000元/片1980元9 阴极片（铜片）5片100元/片（抵后）500元9 设备维护100元10 人工工资3人4500元/人1350元吨铜总成本11910元/吨三、项目效益分析铜价假设为45000元/吨计算（实际价格参照当期上海有色金属交易网报价），以每月100吨废液（含铜10%质量比）为例，对系统作经济效益分析：1)月产铜量：100吨×10%=10吨。
PCB碱性蚀刻液的资源回收及高氨氮废水的处理、应用
3、碱性蚀刻液的再生： 从PCB线路板厂回收的碱性蚀刻废液经过铜资源化回收后产生的废水，进入 离子交换进行尾铜吸附回收后，产生的高盐废水就是洁净的氯化铵溶液。 新鲜的碱性蚀刻液中存有大量的氯化铵，我们利用高盐废水中的氯化铵在补 加部分碳酸氢铵、氨水和添加剂后生产新鲜碱性蚀刻液，检测合格后的碱性蚀刻
液销往PCB线路板厂，重新回到蚀刻生产线。 4、碱性蚀刻液再生的意义： 综上，本文提出的碱性蚀刻液再生的方法，不仅把碱性蚀刻废液中含有的铜
进行了资源回收，而且能够使全部废液再生，整个过程无废水排放；再生过程中 只需添加氨水和碳酸氢铵的添加剂来补充期间消耗的铵根，生产的碱性蚀刻液又 回归PCB线路板厂，达到了资源回收以及循环经济。 三、结论
综上所述，通过碱性蚀刻液蒸氨或酸碱中和生产铜产品，得到氧化铜、硫 酸铜或碱式氯化铜等产品，进行铜产品的资源回收。而分离铜后的高氨氮废水， 通过三效蒸发浓缩，得到氯化铵产品进行销售，馏出水通过RO膜后生产去离子水， 回用于生产，一方面减少了废水的排放，另一方面节约了水资源。
1.蒸发浓缩： 1.1 碱性蚀刻液通过一系列物理、化学反应后，得到高氨氮废水。 1.2 蒸发浓缩原理： 1.2.1 蒸发器降膜结构： 采用降膜结构蒸发器流程如下，溶液进入蒸发器顶部的进料室，靠分布器将 溶液平均分配到各传热管，并在管内壁形成连续向下流动的液膜。溶液受热蒸发， 蒸发出来的二次蒸汽沿管子中心与管壁液膜同方向向下流动，随后流入蒸发器下 部的分离室，蒸汽与物料在此分离。物料进入泵吸入口，蒸汽进入分离器进一步 除去挟带的液滴。第一效经过分离后的蒸汽作为第二效的加热蒸汽使用，第二效 经过分离后的蒸汽作为第三效的加热蒸汽使用，第三效的二次蒸汽去冷凝器。因 为二次蒸汽得到充分利用，故三效蒸发器的耗汽量为单效的三分之一。溶液流向 与蒸汽相反，首先进入第三效，顺次进入第二效，第一效，浓缩液从第一效排出。 1.2.2 蒸发器升膜结构： 采用升膜结构蒸发器流程如下，高氨氮溶液通过板式换热器时被馏出水进行 预热后进入一效蒸发器，进入一效蒸发器的加热蒸汽加热由提升泵从板换预热器 抽到一效蒸发器的物料，加热蒸汽冷凝成冷凝水进入冷凝水罐，物料经过加热产 生二次蒸汽，二次蒸汽将物料带到第一效分离器，经过分离器分离成热物料和二
液销往PCB线路板厂，重新回到蚀刻生产线。 4、碱性蚀刻液再生的意义： 综上，本文提出的碱性蚀刻液再生的方法，不仅把碱性蚀刻废液中含有的铜
进行了资源回收，而且能够使全部废液再生，整个过程无废水排放；再生过程中 只需添加氨水和碳酸氢铵的添加剂来补充期间消耗的铵根，生产的碱性蚀刻液又 回归PCB线路板厂，达到了资源回收以及循环经济。 三、结论
综上所述，通过碱性蚀刻液蒸氨或酸碱中和生产铜产品，得到氧化铜、硫 酸铜或碱式氯化铜等产品，进行铜产品的资源回收。而分离铜后的高氨氮废水， 通过三效蒸发浓缩，得到氯化铵产品进行销售，馏出水通过RO膜后生产去离子水， 回用于生产，一方面减少了废水的排放，另一方面节约了水资源。
1.蒸发浓缩： 1.1 碱性蚀刻液通过一系列物理、化学反应后，得到高氨氮废水。 1.2 蒸发浓缩原理： 1.2.1 蒸发器降膜结构： 采用降膜结构蒸发器流程如下，溶液进入蒸发器顶部的进料室，靠分布器将 溶液平均分配到各传热管，并在管内壁形成连续向下流动的液膜。溶液受热蒸发， 蒸发出来的二次蒸汽沿管子中心与管壁液膜同方向向下流动，随后流入蒸发器下 部的分离室，蒸汽与物料在此分离。物料进入泵吸入口，蒸汽进入分离器进一步 除去挟带的液滴。第一效经过分离后的蒸汽作为第二效的加热蒸汽使用，第二效 经过分离后的蒸汽作为第三效的加热蒸汽使用，第三效的二次蒸汽去冷凝器。因 为二次蒸汽得到充分利用，故三效蒸发器的耗汽量为单效的三分之一。溶液流向 与蒸汽相反，首先进入第三效，顺次进入第二效，第一效，浓缩液从第一效排出。 1.2.2 蒸发器升膜结构： 采用升膜结构蒸发器流程如下，高氨氮溶液通过板式换热器时被馏出水进行 预热后进入一效蒸发器，进入一效蒸发器的加热蒸汽加热由提升泵从板换预热器 抽到一效蒸发器的物料，加热蒸汽冷凝成冷凝水进入冷凝水罐，物料经过加热产 生二次蒸汽，二次蒸汽将物料带到第一效分离器，经过分离器分离成热物料和二
PCB碱性蚀刻液的资源回收及高氨氮废水的处理、应用
3.1 原理：在恒温条件下，酸性蚀刻液与碱性蚀刻液缓慢加入恒温罐内，调 节PH=4.5～5.0，得到碱式氯化铜：
CuCl2+[Cu(NH3)4]Cl2→CuCl2●3Cu(OH)2●n H2O↓+NH4Cl 随着酸性蚀刻液与碱性蚀刻液的缓慢加入，慢慢析出碱式氯化铜晶体，通过 离心、洗涤的碱式氯化铜产品。 3.2 工艺流程图如下：
目前，对于碱性蚀刻液的处理，主要分两个过程：第一个过程对其中含有的 铜进行资源回收再利用，第二个过程对高氨氮废水进行处理回收。 一、碱性蚀刻废液中铜的回收 （一）、碱性蚀刻废液的来源
线路板经贴膜、曝光、显影、去膜等工序之后，其他 80%以上的铜箔需要用 蚀刻液侵蚀去除，从而形成印制电路板。蚀刻过程中，大量的铜被溶解，随着含 铜量的不断增加，铜含量接近饱和，造成蚀刻速率下降，溶液极不稳定，容易形 成泥状沉淀，不能够满足蚀刻工序的要求，因此产生了蚀刻废液。若直接排入环 境中，不仅造成资源浪费，更污染了环境。 （二）、碱性蚀刻废液的成分
该工艺环保但成本相对较高。 2、酸碱中和生产硫酸铜：
2.1 原理：酸性蚀刻液与碱性蚀刻液混合，发生中和反应，生产Cu(OH)Cl 沉淀，加入98%硫酸酸化后冷却结晶，得到硫酸铜：
CuCl2+[Cu(NH3)4]Cl2→Cu(OH)Cl↓+NH4Cl 反应过程中产生的氯氧化铜浆料，经过打浆、浓硫酸酸化就得到了硫酸铜饱 和溶液。饱和溶液经过冷却降温后，经过离心、洗涤得到五水硫酸铜产品。 2.2工艺流程如图：
次蒸汽。二次蒸汽通入第二效蒸发器加热由 一效分离器进入第二效蒸发器的物料，二次蒸汽冷凝成冷凝水进入冷凝水罐，物 料经过加热产生二次蒸汽，二次蒸汽将物料带到第二效分离器，经过分离器分离 成二次蒸汽和物料。二次蒸汽进入第三效蒸发器加热由强制循环泵从第二效分离 器抽到第三效蒸发器的物料，二次蒸汽冷凝成冷凝水进入冷凝水罐，物料经过加 热产生二次蒸汽，二次蒸汽将物料带到三效分离器，经过分离器分离成二次蒸汽 和物料。物料排入结晶釜进行冷却结晶，二次蒸汽进入冷凝器冷凝成冷凝水进入 冷凝水罐。
CuCl2+[Cu(NH3)4]Cl2→CuCl2●3Cu(OH)2●n H2O↓+NH4Cl 随着酸性蚀刻液与碱性蚀刻液的缓慢加入，慢慢析出碱式氯化铜晶体，通过 离心、洗涤的碱式氯化铜产品。 3.2 工艺流程图如下：
目前，对于碱性蚀刻液的处理，主要分两个过程：第一个过程对其中含有的 铜进行资源回收再利用，第二个过程对高氨氮废水进行处理回收。 一、碱性蚀刻废液中铜的回收 （一）、碱性蚀刻废液的来源
线路板经贴膜、曝光、显影、去膜等工序之后，其他 80%以上的铜箔需要用 蚀刻液侵蚀去除，从而形成印制电路板。蚀刻过程中，大量的铜被溶解，随着含 铜量的不断增加，铜含量接近饱和，造成蚀刻速率下降，溶液极不稳定，容易形 成泥状沉淀，不能够满足蚀刻工序的要求，因此产生了蚀刻废液。若直接排入环 境中，不仅造成资源浪费，更污染了环境。 （二）、碱性蚀刻废液的成分
该工艺环保但成本相对较高。 2、酸碱中和生产硫酸铜：
2.1 原理：酸性蚀刻液与碱性蚀刻液混合，发生中和反应，生产Cu(OH)Cl 沉淀，加入98%硫酸酸化后冷却结晶，得到硫酸铜：
CuCl2+[Cu(NH3)4]Cl2→Cu(OH)Cl↓+NH4Cl 反应过程中产生的氯氧化铜浆料，经过打浆、浓硫酸酸化就得到了硫酸铜饱 和溶液。饱和溶液经过冷却降温后，经过离心、洗涤得到五水硫酸铜产品。 2.2工艺流程如图：
次蒸汽。二次蒸汽通入第二效蒸发器加热由 一效分离器进入第二效蒸发器的物料，二次蒸汽冷凝成冷凝水进入冷凝水罐，物 料经过加热产生二次蒸汽，二次蒸汽将物料带到第二效分离器，经过分离器分离 成二次蒸汽和物料。二次蒸汽进入第三效蒸发器加热由强制循环泵从第二效分离 器抽到第三效蒸发器的物料，二次蒸汽冷凝成冷凝水进入冷凝水罐，物料经过加 热产生二次蒸汽，二次蒸汽将物料带到三效分离器，经过分离器分离成二次蒸汽 和物料。物料排入结晶釜进行冷却结晶，二次蒸汽进入冷凝器冷凝成冷凝水进入 冷凝水罐。
PCB蚀刻、土壤修复、废水处理
③Cu2+浓度：硫酸铜的质量浓度在9~15g/L时，微蚀速率
稳定，Cu2+ 浓度过低时，微蚀速率低，Cu2+ 浓度过高，微蚀速 率不易控制。(文中数据均来自文献)
4、过硫酸盐-硫酸体系蚀刻工艺
（3）单过硫酸氢钾蚀刻速率影响因素： 温度：温度升高，蚀刻速率上升，过高的温度可能会导
致KHS05分解，
硫酸浓度：硫酸参与反应，起主要作用
大
80~116g/L
25g/L
NH4Cl NH3･H2O
NaClO3、 H2O2、稳定剂、硫
H2O2、O2
酸
Na2S2O8
/ / 1%~5% / 50~150g/L 28g/L
KHSO5、H2SO4
三、蚀刻液处理工艺比较
四、蚀刻液比较
▪ 1.碱性蚀刻液： 氨是碱性蚀刻液的主要组分之一，起着配位体作用，以稳
2、酸性CuCl2蚀刻工艺
Cu2Cl2+4HCl+O2=4CuCl+H2O 随着反应的进行，Cu2+浓度下降，Cu+浓度上升，蚀刻能力 下降，需要再生蚀刻液，使Cu+转变为Cu2+，常用方式是通 过添加氧化剂（NaClO3等）或者通入O2使蚀刻液再生。
2、酸性CuCl2蚀刻工艺
（2）工艺特点： 蚀刻剂以氯化铜（CuCl2･H2O）为基础，加入HCl和其他可 溶性氯化物配制，适用于丝网漏印印料、干膜、金和锡— 镍合金为抗蚀层的印制板的生产。
1、碱性CuCl2蚀刻工艺
蚀刻最佳工艺条件： Cu2+＝100 g/L，Cl-＝120 g/L，pH＝8.5， T＝50 ℃，静态蚀刻速率可达8.76 μm/min。
2、酸性CuCl2蚀刻工艺
（1）化学反应机理： 蚀刻过程中的化学反应：
稳定，Cu2+ 浓度过低时，微蚀速率低，Cu2+ 浓度过高，微蚀速 率不易控制。(文中数据均来自文献)
4、过硫酸盐-硫酸体系蚀刻工艺
（3）单过硫酸氢钾蚀刻速率影响因素： 温度：温度升高，蚀刻速率上升，过高的温度可能会导
致KHS05分解，
硫酸浓度：硫酸参与反应，起主要作用
大
80~116g/L
25g/L
NH4Cl NH3･H2O
NaClO3、 H2O2、稳定剂、硫
H2O2、O2
酸
Na2S2O8
/ / 1%~5% / 50~150g/L 28g/L
KHSO5、H2SO4
三、蚀刻液处理工艺比较
四、蚀刻液比较
▪ 1.碱性蚀刻液： 氨是碱性蚀刻液的主要组分之一，起着配位体作用，以稳
2、酸性CuCl2蚀刻工艺
Cu2Cl2+4HCl+O2=4CuCl+H2O 随着反应的进行，Cu2+浓度下降，Cu+浓度上升，蚀刻能力 下降，需要再生蚀刻液，使Cu+转变为Cu2+，常用方式是通 过添加氧化剂（NaClO3等）或者通入O2使蚀刻液再生。
2、酸性CuCl2蚀刻工艺
（2）工艺特点： 蚀刻剂以氯化铜（CuCl2･H2O）为基础，加入HCl和其他可 溶性氯化物配制，适用于丝网漏印印料、干膜、金和锡— 镍合金为抗蚀层的印制板的生产。
1、碱性CuCl2蚀刻工艺
蚀刻最佳工艺条件： Cu2+＝100 g/L，Cl-＝120 g/L，pH＝8.5， T＝50 ℃，静态蚀刻速率可达8.76 μm/min。
2、酸性CuCl2蚀刻工艺
（1）化学反应机理： 蚀刻过程中的化学反应：
碱性蚀刻液循环再生系统
套
项
36
钛板组件
1050×660mm
组
37
阴极片组件
1065×714mm
组
3
40
抽风管道工程 废气处理塔组件
项 2440×1380×1200 组
41
电气及管道工程
项
42
电控组件
1200×800×400 组
43
电控系统
配电组件
800×600×400
组
44
50
储存设备
电气工程 大型存储系统
项
PT-10000L
套
51
中型存储系统
PT-6000L
套
1 1
1
1
32000
1
1
1
1
28000
1
1
1
1
1
31000
1
1
1
1
5
115
5
5 102000
4
10 4 1 5 1 1
60
300000
55
11000
1
1 12000
1
1 1
1
23000
1
4
57000
2
以客为尊、实现9双913赢！
五、设备清单、造价（100 吨/月废液处理规模）
序号 成品名称
1
2
铜
3
分
解
4
系
统
5
6
7
半成品名称
规格
单位 单套数量 金额
废液中转缸组件
1490×600×650 组
1
3500
再生中转缸组件
1810×1105×650 组
PCB碱性蚀刻液循环再生系统计划书(福建三江源环保)
5、贵公司配合完全的工作项目
1）废液处理系统占地面积约:60平方 米，由贵公司完成建设； 2）处理系统总电功率为70KW，供电 装好总关，380V三相五线制进入现场； 3）流量10-30L/m自来水由贵公司提 供到现场； 4）蚀刻线废液收集至处理现场管 线设计施工由贵公司完成。
10
6、社会效益
12910元/吨成本
根据上述分析，月实际效益为：20万-12910*4=14.8万元。原变卖废液按3000/吨，购买 子夜1200元/吨计算，贵司以35吨废液计算原效益*1800元/吨=6.3万，现合作按照甲方7： 乙方3的比例分配效益，甲方现增加4.06万元/月。剩余30%作为乙方设备及技术人员投入 摊提费用。 甲方按照该系统设备后，将给贵司在原卖废液效益的基础上每年增加4.08万*12月=48.72 万的收入，以设备使用8年计算，8年共产生效益近389.76万。
3
1.2、项目原则
