矿用潜水电泵优化设计探讨矿用潜水电泵是煤矿生产中的重要设备之一，在井下水文地质环境中发挥着重要作用。
然而，现有的矿用潜水电泵存在一些问题，如运行效率低、能耗高、维护难度大等。
为了解决这些问题，优化设计凸显出其重要性。
首先，在矿用潜水电泵的优化设计中，需要考虑的是流动性能。
对于泵来说，其流量和扬程特性是最为重要的。
因此，在设计过程中需要充分考虑选型、设计和减阻措施等因素，以提高流动性能。
其次，在设计中需要考虑节能性能，从而降低能耗。
节能的途径有很多，例如采用高效电机和变频驱动器、适当增加换热器、减少泵组的数量等。
通过这些措施，能够大大降低泵站的能耗，提高能源利用效率。
再次，在设计中需要考虑维护性。
一些易损件的选用及更换后易于维保，能够便于保养。
当故障出现时，不仅能够迅速维修或更换，而且基本上不会对其他系统产生太大影响，这是追求系统高效运行的必要条件。
最后，在设计中还需要充分考虑安全性。
确保泵能够在安全条件下工作十分重要。
安全性设计要充分考虑每一个细节，如防漏保护、过热保护、过载保护等等。
对于矿用潜水电泵，安全性必须优先考虑，这才能够更好的为生产提供技术支撑。
综上所述，潜水电泵是煤矿生产特有的重要设备，在优化设计中需要充分考虑流动性能、节能性能、维护性能和安全性能。
通过一系列优化设计的手段，不仅能够提高泵站的效率，还能够为生产提供更实用的技术支持。
为了更好地掌握和了解矿用潜水电泵的使用情况，需要通过数据分析来了解其效率、能耗、维护和安全性能。
以下是相关数据和分析：1. 流量和扬程：矿用潜水电泵额定流量和扬程分别为500立方米/小时和100米，实测数据显示，在水头不变时，泵的流量、扬程随着转速变化而变化，泵的性能曲线大致呈倒U形。
2. 能耗：根据实测数据，矿用潜水电泵的电功率在运行时大约为60千瓦，根据能源消耗公式，可得如下结果：能耗=电功率×时间×电价。
如果假设泵平均每天运行8小时，电价为0.6元/千瓦时，那么一年泵的能耗将达到103680元左右。

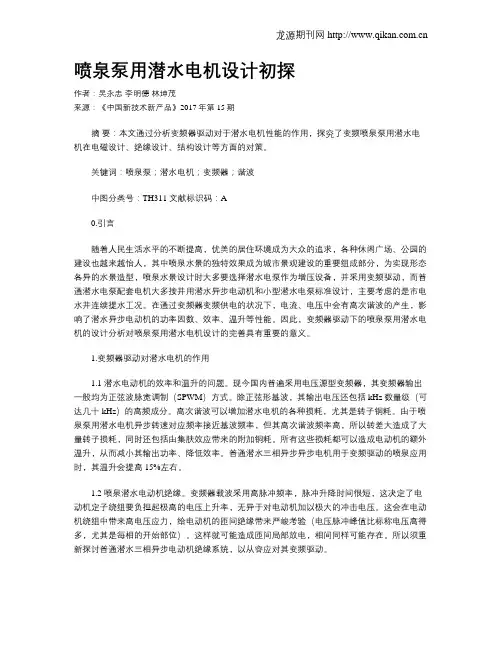

喷泉泵用潜水电机设计初探作者：吴永忠李明德林坤茂来源：《中国新技术新产品》2017年第15期摘要：本文通过分析变频器驱动对于潜水电机性能的作用，探究了变频喷泉泵用潜水电机在电磁设计、绝缘设计、结构设计等方面的对策。
关键词：喷泉泵；潜水电机；变频器；谐波中图分类号：TH311 文献标识码：A0.引言随着人民生活水平的不断提高，优美的居住环境成为大众的追求，各种休闲广场、公园的建设也越来越怡人，其中喷泉水景的独特效果成为城市景观建设的重要组成部分，为实现形态各异的水景造型，喷泉水景设计时大多要选择潜水电泵作为增压设备，并采用变频驱动，而普通潜水电泵配套电机大多按井用潜水异步电动机和小型潜水电泵标准设计，主要考虑的是市电水井连续提水工况。
在通过变频器变频供电的状况下，电流、电压中会有高次谐波的产生，影响了潜水异步电动机的功率因数、效率、温升等性能。
因此，变频器驱动下的喷泉泵用潜水电机的设计分析对喷泉泵用潜水电机设计的完善具有重要的意义。
1.变频器驱动对潜水电机的作用1.1 潜水电动机的效率和温升的问题。
现今国内普遍采用电压源型变频器，其变频器输出一般均为正弦波脉宽调制（SPWM）方式。
除正弦形基波，其输出电压还包括kHz数量级（可达几十kHz）的高频成分。
高次谐波可以增加潜水电机的各种损耗，尤其是转子铜耗。
由于喷泉泵用潜水电机异步转速对应频率接近基波频率，但其高次谐波频率高，所以转差大造成了大量转子损耗，同时还包括由集肤效应带来的附加铜耗。
所有这些损耗都可以造成电动机的额外温升，从而减小其输出功率、降低效率。
普通潜水三相异步异步电机用于变频驱动的喷泉应用时，其温升会提高15%左右。
1.2 喷泉潜水电动机绝缘。
变频器载波采用高脉冲频率，脉冲升降时间很短，这决定了电动机定子绕组要负担起极高的电压上升率，无异于对电动机加以极大的冲击电压。
这会在电动机绕组中带来高电压应力，给电动机的匝间绝缘带来严峻考验（电压脉冲峰值比标称电压高得多，尤其是每相的开始部位）。
潜水电泵工作原理
潜水电泵是一种常用于水泵站、工矿企事业单位、农田灌溉等场合的水泵设备。
它主要由电机、泵体、泵轴、桩管和控制装置等组成。
工作时，电机通过电源提供的动力，驱动泵体内的叶轮进行旋转。
叶轮的旋转会带动水流产生运动并增加水压，从而将水从泵入口吸入并通过泵体排出口排出。
泵轴和泵体之间的联接通过密封装置来防止水流倒灌到电机内部。
潜水电泵的泵体和电机都被安装在水中，因此称为潜水电泵。
它能够将水泵运行时的噪音降低至最低，且由于水的辐射冷却作用，使电机的工作效率更高。
潜水电泵的控制装置通常设有自动启停功能，根据水位传感器的信号来控制泵的启停，以达到自动供水或排水的目的。
此外，潜水电泵还常配备过热保护器、漏电保护器等多重安全保护装置，以确保泵的安全运行。
总的来说，潜水电泵的工作原理是靠电机的动力驱动泵体的叶轮旋转，将水吸入并排出。
它具有体积小、结构简单、使用方便等特点，被广泛应用于各个领域。
