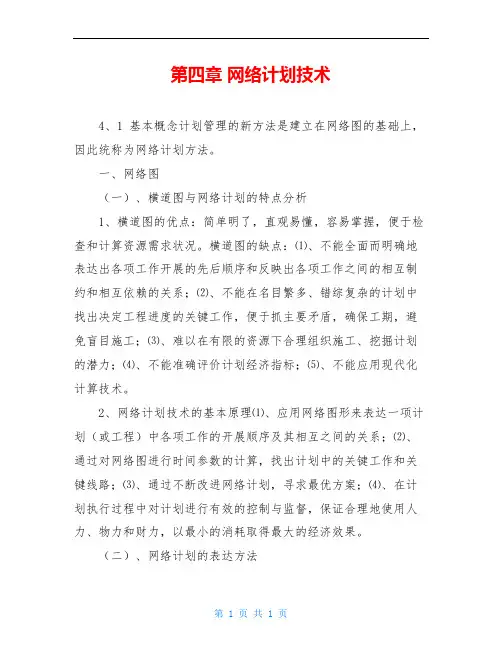

第四章网络计划技术4、1 基本概念计划管理的新方法是建立在网络图的基础上，因此统称为网络计划方法。

一、网络图（一）、横道图与网络计划的特点分析1、横道图的优点：简单明了，直观易懂，容易掌握，便于检查和计算资源需求状况。

横道图的缺点：⑴、不能全面而明确地表达出各项工作开展的先后顺序和反映出各项工作之间的相互制约和相互依赖的关系；⑵、不能在名目繁多、错综复杂的计划中找出决定工程进度的关键工作，便于抓主要矛盾，确保工期，避免盲目施工；⑶、难以在有限的资源下合理组织施工、挖掘计划的潜力；⑷、不能准确评价计划经济指标；⑸、不能应用现代化计算技术。

2、网络计划技术的基本原理⑴、应用网络图形来表达一项计划（或工程）中各项工作的开展顺序及其相互之间的关系；⑵、通过对网络图进行时间参数的计算，找出计划中的关键工作和关键线路；⑶、通过不断改进网络计划，寻求最优方案；⑷、在计划执行过程中对计划进行有效的控制与监督，保证合理地使用人力、物力和财力，以最小的消耗取得最大的经济效果。

（二）、网络计划的表达方法1、双代号网络图以箭线及其两端节点的编号表示工作的网络图称为双代号网络图。

2、单代号网络图以节点及其编号表示工作，以箭线表示工作之间的逻辑关系的网络图称为单代号网络图。

（三）、网络计划的分类（1）按计划目标（即其终止节点）的多少分：单目标网络计划、多目标网络计划。

（2）按网络计划层次分：综合施工网络计划、单位工程施工网络计划、局部网络计划。

（3）按网络计划的时间表达方式分：非时标网络计划（箭线长短不代表时间、时间写出来）、时标网络计划（剪线在时间坐标上投影代表工作延续时间）。

（4）按图形样式分：单代号网络、双代号网络。

二、基本符号（一）双代号网络图的基本符号双代号网络图的基本符号是箭线、节点及节点编号1、箭线⑴一根箭线表示一项工作或表示一个施工过程；⑵一根箭线表示一项工作所消耗的时间和资源，分别用数字标注箭线的下方和上方；⑶在非时标网络图中，箭线的长度不代表时间的长短，画图时原则上是任意的，但必须满足网络图的绘制规则。

网络计划技术基础网络计划技术是工程管理领域中的一项重要工具，它可以帮助项目经理在工程项目中合理分配资源、合理规划工期、优化流程，提高项目管理效率和质量。

本文将从网络计划技术的概念、应用范围、网络计划的构建以及网络计划的优化四个方面详细介绍网络计划技术的基础知识。

一、网络计划技术的概念网络计划技术是一种用图形表示工程活动、描绘制造过程、以及规划控制各项工程活动的时间和进度的工具。

它主要采用逻辑图、网络图的方式对工程项目进行分解及安排，从而构建全面、合理、可行的活动路径，揭示工程活动间的逻辑关系，进而达到提高工程效率、节约资源、缩短工期等多种目标。

二、网络计划技术的应用范围网络计划技术的应用范围十分广泛，除了传统的建筑、房地产、水利工程等项目领域之外，在信息技术、制造业、能源、交通、物流和商业等领域都有着重要的应用。

例如，在信息技术领域，网络计划技术可以用于软件开发、测试、研发、维护等项目管理中，确保项目进度和质量的管理；在制造业领域，网络计划技术可用于生产线和生产过程规划中，节省成本、提高效率、降低风险；在物流领域，网络计划技术可用于物流体系规划中，优化物流模式和路径，提高配送效率，降低物流成本等。

三、网络计划的构建网络计划的构建主要包含活动的分解和逻辑关系的揭示两个过程。

1.活动的分解活动的分解是将整个项目按时间、活动和资源进行划分，确定每项活动的具体内容、完成时间、负责人以及所需资源等。

分解的程度应据项目的实际情况而定，一般按照逻辑关系将其拆解成不同的子活动，在构建网络图时则要求所有活动都应该是粒度足够小的基本单位，这种单位被称作“工作项”。

2.逻辑关系的揭示逻辑关系的揭示是确定每项活动之间的“逻辑关系”，即前置活动和后继活动之间的关系。

这些逻辑关系可能存在于时间关系上，或是存在于实际可行性上，即在前置活动没有完成的情况下，后继活动无法开始。

构建好活动分解和逻辑关系之后，网络图就被建立出来了。

网络计划技术在建筑工程项目管理中的应用建筑工程项目管理是关键的领域，它需要准确并且按时的完成所有项目任务，以便结果达到预期。

为了实现这个目标，建筑专家引入了网络计划技术来管理建筑项目。

网络计划技术成为建筑工程项目管理中的标准实践方法。

本文将从以下五个方面分析网络计划技术在建筑工程项目管理中的应用。

一、介绍网络计划技术在建筑工程中的应用网络计划技术是一种用于项目管理和资源分配的工具，它是由计算机软件支持的，通过图形化展示所有项目任务及其时间维度信息。

网络计划可以对每个任务进行调度和分配资源。

在建筑工程技术中，网络计划技术能够帮助专家以更好的方式分配项目资源、编制时间表以及监控整个过程。

该技术可以通过图示显示每个项目的任务，其中每个任务用一个节点表示，并通过箭头表示它们之间的依赖关系。

这样做可以有助于建筑团队更好地识别每个任务的时间跨度，并以更具体的方式来规划建筑工程项目的所有阶段。

二、网络计划技术的优点网络计划技术在建筑工程项目管理中的应用，具有以下优点：1. 快速成本分析网络计划技术可以为专家提供所有项目任务的时序关系以及资源要求，这使专家能够更好地决定最优的资源调度方案，以便提供项目的最终成本分析。

2. 更好的项目调度网络计划技术可以用于更好地调度每个项目任务的实施，从而可以快速确定每个任务的开始时间和完成时间。

这将有助于专家更好地规划和管理项目时间。

3. 提高生产率网络计划技术还可以帮助专家识别项目中的瓶颈任务并解决它们。

通过这种方式，可以最大程度地提高建筑团队的生产率并加速项目计划。

4. 改进通讯系统网络计划系统可以为建筑专家提供如何与整个团队进行有效的沟通和协调。

由于任务和资源都能清晰地展示，这样有助于降低管理的错误率并减少团队成员在技术沟通方面的时间和成本开支。

三、网络计划技术的组成网络计划技术由三个组成部分组成：1. 工作量分析对于建筑工程项目来说，这意味着将所有任务进行拆分，并为每个任务分配资源，以便可以更好地评估其时间和成本。

第四章项目活动排序项目活动排序概述项目活动一般来说是有先后次序的，在项目活动定义完成后，项目经理和项目管理人员就要对项目的所有活动确定其先后顺序，即项目活动排序。

项目活动必须被正确地加以排序，以便今后制定切实可行的项目进度计划。

项目活动排序可以利用计算机项目管理软件排序或用手工排序。

对于小型项目手工排序很方便，在大型项目的早期（此时项目细节了解甚少）用手工排序也是方便的，但是随着项目的进展，手工排序就难以满足需要，这时就需要手工排序和计算机软件排序结合使用。

1. 项目活动排序项目活动排序（activity sequencing）就是确定项目各活动之间的依赖关系，并形成相应的文档，即在项目工作分解结构的基础上，通过判断不同活动在项目执行过程中的逻辑关系和先后顺序，确定出哪些活动可以同时进行，哪些则必须按先后顺序进行，某个活动在开始之前哪个或哪些活动必须结束，以及哪些活动必须都完成后项目才能结束等关联关系，并以一定的图示方法表示出这些活动的先后逻辑关系。

在不明确项目过程中所有活动的先后逻辑关系时，是不可能编制出项目进度计划的。

项目经理和项目管理人员根据活动之间的这些逻辑关系可以确定项目的关键路径、关键活动和持续时间，并且找到最有效的完成项目任务的途径和制定出符合实际的、切实可行的项目进度计划。

2. 项目活动的分类当项目的工作分解结构完成之后，就得到了该项目所有活动的清单。

可以把项目活动分为：实工作、虚工作、挂起工作、辅助工作、里程碑、子网络等。

其中有些具有实际的意义，有些具有管理上的意义，有些仅仅是为了项目工作设置的方便而定义的。

不过这里要注意的是，上面所提到的实工作、虚工作、挂起工作、辅助工作、里程碑、子网络等，都是为了网络图的绘制与项目管理方便而提出的概念，在实际工作当中应当充分理解并且用好这些概念，为实际项目管理工作服务。

4.2 项目活动排序输入为了编制合理的项目进度计划，活动排序必须考虑项目实施过程中可能具有的各种逻辑关系，同时还要考虑项目计划进度编制所依赖的各种约束条件和假设条件。

第四章网络计划技术一、名词解释1.网络计划技术是指：工程网络的编制、计算、应用等全过程的理论、方法和实践活动的总称。

2.网络图是由箭线和节点组成的，用来表示工作流程的有向、有序的网状图形。

网络图按照节点、箭线所代表的含义不同，可以分为单代号网络图和双代号网络图两大类。

3.双代号网络图是：以箭线及其两端的节点编号共同表示工作的网络图；是目前应用最为普遍的一种网络图。

4.虚工作：虚设的，只表示相邻工作之间的逻辑关系，起到区分、联系、断开的作用。

5.线路是指：网络图中从起点节点开始，沿箭线方向连续通过一系列箭线（或虚箭线）与节点，最后达到终点节点所经过的通路。

6.双代号网络计划中，总持续时间最长的线路称为关键线路。

7.断路法是指：为正确表达工作之间的逻辑关系，采用虚箭线对网络图进行断路处理的方法，包括横向断路法和竖向断路法两种。

8.关键工作是：网络计划中总时差最小的工作。

9关键线路是指：自始至终全由关键工作组成的线路或工作持续时间最长的线路。

10：节点的最早时间：就是在双代号网络计划中，该节点前面工作全部完成，后面工作最早可能开始的时间。

11.节点的最迟时间就是在不影响终点节点的最迟时间前提下，结束于该节点的各工序最迟必须完成的时间。

12.单代号网络图是：以节点和该节点的编号表示工作，以箭线表示工作间的逻辑关系的网络图。

13.虚节点是指：在单代号网络图中，当有多个无内向箭线的节点或有多个无外向箭线的节点时，为便于计算，虚设的起点节点或终点节点的统称。

该节点的持续时间为零，不占用资源。

14.单代号搭接网络计划是指：单代号网络计划中前后工作之间可能有多种时距关系的肯定型网络计划。

15.双代号时标网络计划：以时间坐标单位为尺度，表示箭线长度的双代号网络计划（《规程》第2.1.14条）。

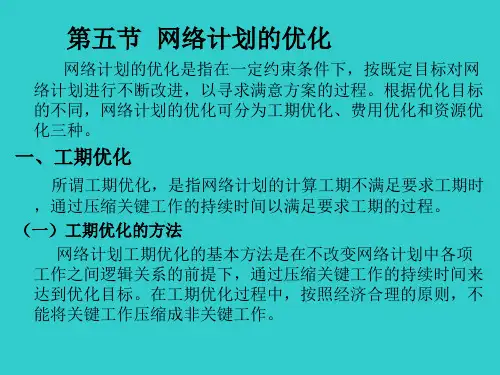

16.工期优化：是当计算工期大于要求工期（T c ＞T r ）时，通过压缩关键线路上工作的持续时间一达到要求工期的目标，或在一定约束条件下使工期最短的过程。
