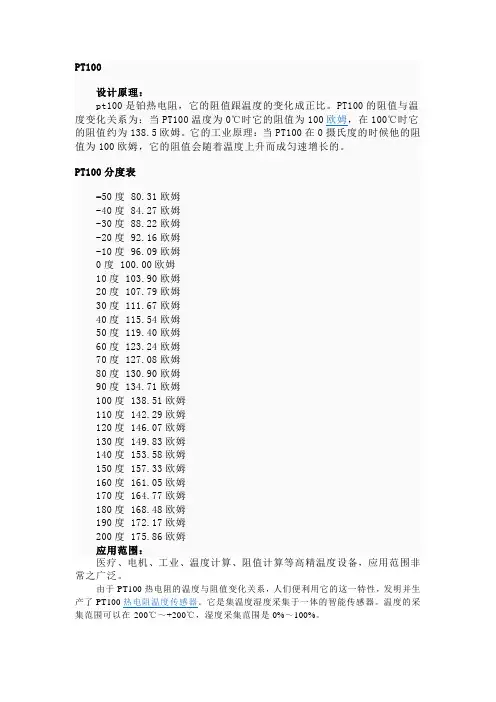

PT100电阻温度对照表(0-100℃)

PT100
设计原理：
pt100是铂热电阻，它的阻值跟温度的变化成正比。

PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

PT100分度表
-50度 80.31欧姆
-40度 84.27欧姆
-30度 88.22欧姆
-20度 92.16欧姆
-10度 96.09欧姆
0度 100.00欧姆
10度 103.90欧姆
20度 107.79欧姆
30度 111.67欧姆
40度 115.54欧姆
50度 119.40欧姆
60度 123.24欧姆
70度 127.08欧姆
80度 130.90欧姆
90度 134.71欧姆
100度 138.51欧姆
110度 142.29欧姆
120度 146.07欧姆
130度 149.83欧姆
140度 153.58欧姆
150度 157.33欧姆
160度 161.05欧姆
170度 164.77欧姆
180度 168.48欧姆
190度 172.17欧姆
200度 175.86欧姆
应用范围：
医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

由于PT100热电阻的温度与阻值变化关系，人们便利用它的这一特性，发明并生产了PT100热电阻温度传感器。

它是集温度湿度采集于一体的智能传感器。

温度的采集范围可以在-200℃～+200℃，湿度采集范围是0%～100%。

pt100 铂热电阻设计原理：pt100是铂热电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。

应用范围：医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

=================================================================================Pt100 温度传感器为正温度系数热敏电阻传感器，主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。

另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度。

应用领域宽范围、高精度温度测量领域。

如：轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。

汽车空调、冰箱、冷柜、饮水机、咖啡机，烘干机以及中低温干燥箱、恒温箱等。

供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制常用电路图R2、R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431 稳至2.5V。

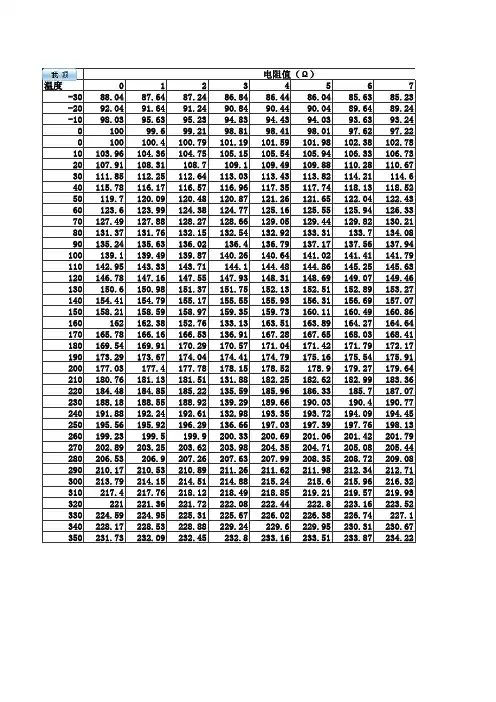

（℃）温度01234567-3088.0487.6487.2486.8486.4486.0485.6385.23-2092.0491.6491.2490.8490.4490.0489.6489.24-1098.0395.6395.2394.8394.4394.0393.6393.24010099.699.2198.8198.4198.0197.6297.220100100.4100.79101.19101.59101.98102.38102.7810103.96104.36104.75105.15105.54105.94106.33106.7320107.91108.31108.7109.1109.49109.88110.28110.6730111.85112.25112.64113.03113.43113.82114.21114.640115.78116.17116.57116.96117.35117.74118.13118.5250119.7120.09120.48120.87121.26121.65122.04122.4360123.6123.99124.38124.77125.16125.55125.94126.3370127.49127.88128.27128.66129.05129.44129.82130.2180131.37131.76132.15132.54132.92133.31133.7134.0890135.24135.63136.02136.4136.79137.17137.56137.94100139.1139.49139.87140.26140.64141.02141.41141.79110142.95143.33143.71144.1144.48144.86145.25145.63120146.78147.16147.55147.93148.31148.69149.07149.46130150.6150.98151.37151.75152.13152.51152.89153.27140154.41154.79155.17155.55155.93156.31156.69157.07150158.21158.59158.97159.35159.73160.11160.49160.86160162162.38152.76133.13163.51163.89164.27164.64170165.78166.16166.53136.91167.28167.65168.03168.41180169.54169.91170.29170.57171.04171.42171.79172.17190173.29173.67174.04174.41174.79175.16175.54175.91200177.03177.4177.78178.15178.52178.9179.27179.64210180.76181.13181.51131.88182.25182.62182.99183.36220184.48184.85185.22135.59185.96186.33185.7187.07230188.18188.55188.92139.29189.66190.03190.4190.77240191.88192.24192.61132.98193.35193.72194.09194.45250195.56195.92196.29136.66197.03197.39197.76198.13260199.23199.5199.9200.33200.69201.06201.42201.79270202.89203.25203.62203.98204.35204.71205.08205.44280206.53206.9207.26207.63207.99208.35208.72209.08290210.17210.53210.89211.26211.62211.98212.34212.71300213.79214.15214.51214.88215.24215.6215.96216.32310217.4217.76218.12218.49218.85219.21219.57219.93320221221.36221.72222.08222.44222.8223.16223.52330224.59224.95225.31225.67226.02226.38226.74227.1340228.17228.53228.88229.24229.6229.95230.31230.67350231.73232.09232.45232.8233.16233.51233.87234.22电阻值（Ω）8984.8384.4388.8488.4492.8492.4496.8296.42103.17103.57107.12107.52111.07111.46115115.39118.91119.31122.82123.21126.72127.1130.6130.99134.47134.88138.32138.72142.18142.66146.01146.4149.84150.22153.65154.03157.45157.83161.25161.62165165.4168.7169.1172.5172.92176.2176.66180180.39183.7184.11187.4187.81191.1191.51194.8195.19198.5198.86202.1202.52205.8206.11209.4209.81213213.43216.6217.04220.2220.64223.8224.23227.46227.81231.02231.38234.5234.93

热电阻温度对照表pt100计算公式
铂电阻传感器是利用金属铂（Pt）的电阻值随温度变化而变化的物理特性而制成的温度传感器。

以铂电阻作为测温元件进行温度测量的关键是要能准确地测量出铂电阻传感器的电阻值。

按照IEC751国际标准，
现在常用的Pt1000（Ro=1000 Ohm）是以温度系数TCR=0.003851为标准统一设计的铂电阻。

其温度电阻特性是对于范围-200℃至0℃适用公式：
Rt=R*［1+At+Bt²+C（t-100℃）t³］
对于范围0℃至850℃适用公式：
Rt=R*（1+At+Bt²）
1/3级容许误差：△tin℃=±（0.10+0.0017∣t∣）
A级容许误差：△TIn℃=±（0.15+0.002∣t∣）
B级容许误差：△TIn℃=±（0.30+0.005∣t∣）
2B级容许误差：△TIn℃=±（0.60+0.007∣t∣）
其中：
Rt 温度为t时的电阻，单位为：Ohm
R。

0℃时的标称电阻
t 温度单位为℃
A = 3.9083*10-3 ℃-1
B = -5.775*10-7 ℃-2
C = -4.183*10-12 ℃-4
PT100铂电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
