抗浮验算计算书

计算书：抗浮计算

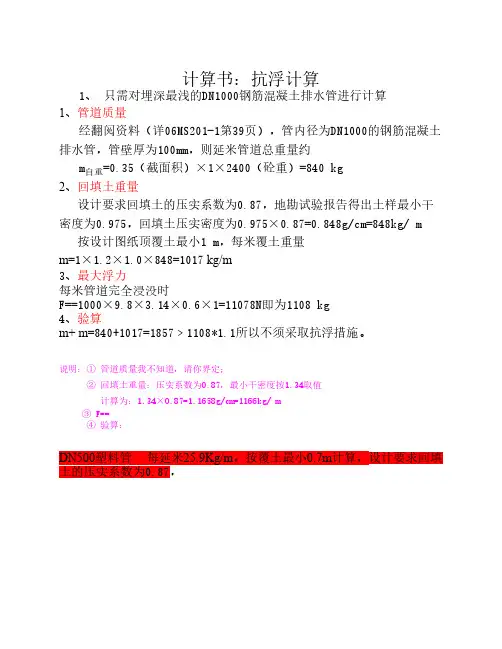

1、 只需对埋深最浅的DN1000钢筋混凝土排水管进行计算
1、管道质量
经翻阅资料（详06MS201-1第39页），管内径为DN1000的钢筋混凝土排水管，管壁厚为100mm，则延米管道总重量约
m自重=0.35（截面积）×1×2400（砼重）=840 kg
2、回填土重量
设计要求回填土的压实系数为0.87，地勘试验报告得出土样最小干密度为0.975，回填土压实密度为0.975×0.87=0.848g/cm=848kg/ m 按设计图纸顶覆土最小1 m，每米覆土重量
m=1×1.2×1.0×848=1017 kg/m
3、最大浮力
每米管道完全浸没时
F==1000×9.8×3.14×0.6×1=11078N即为1108 kg
4、验算
m+ m=840+1017=1857﹥1108*1.1所以不须采取抗浮措施。

说明：① 管道质量我不知道，请你界定；
② 回填土重量：压实系数为0.87，最小干密度按1.34取值
计算为：1.34×0.87=1.1658g/cm=1166kg/ m
③ F==
④ 验算：
DN500塑料管每延米25.9Kg/m，按覆土最小0.7m计算，设计要求回填土的压实系数为0.87，。

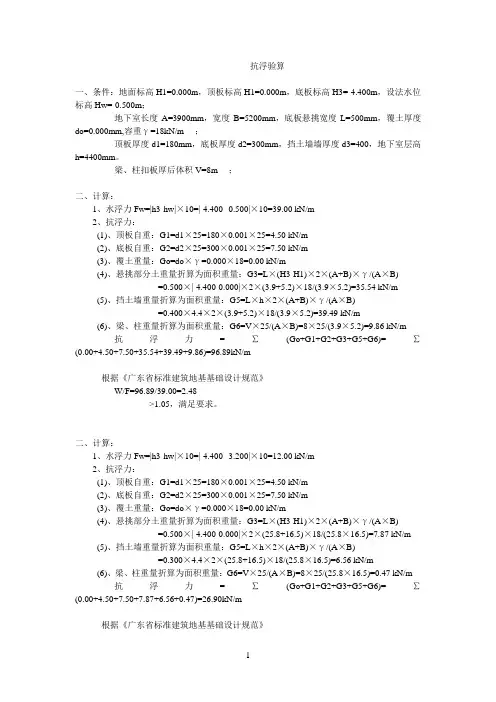

抗浮验算一、条件：地面标高H1=0.000m，顶板标高H1=0.000m，底板标高H3=-4.400m，设法水位标高Hw=-0.500m；地下室长度A=3900mm，宽度B=5200mm，底板悬挑宽度L=500mm，覆土厚度do=0.000mm,容重γ=18kN/m顶板厚度d1=180mm，底板厚度d2=300mm，挡土墙墙厚度d3=400，地下室层高h=4400mm。

梁、柱扣板厚后体积V=8m二、计算：1、水浮力Fw=|h3-hw|×10=|-4.400--0.500|×10=39.00 kN/m2、抗浮力：(1)、顶板自重：G1=d1×25=180×0.001×25=4.50 kN/m(2)、底板自重：G2=d2×25=300×0.001×25=7.50 kN/m(3)、覆土重量：Go=do×γ=0.000×18=0.00 kN/m(4)、悬挑部分土重量折算为面积重量：G3=L×(H3-H1)×2×(A+B)×γ/(A×B)=0.500×|-4.400-0.000|×2×(3.9+5.2)×18/(3.9×5.2)=35.54 kN/m(5)、挡土墙重量折算为面积重量：G5=L×h×2×(A+B)×γ/(A×B)=0.400×4.4×2×(3.9+5.2)×18/(3.9×5.2)=39.49 kN/m(6)、梁、柱重量折算为面积重量：G6=V×25/(A×B)=8×25/(3.9×5.2)=9.86 kN/m抗浮力=∑(Go+G1+G2+G3+G5+G6)=∑(0.00+4.50+7.50+35.54+39.49+9.86)=96.89kN/m根据《广东省标准建筑地基基础设计规范》W/F=96.89/39.00=2.48>1.05，满足要求。

抗浮锚杆设计计算书一、工程质地情况：地下水位标高-1.00 m地下室底板标高-6.52 m浮力55.2 kN/m2二、抗浮验算特征点受力分析：1.原底板砂垫层厚0.10m自重0.10X20=2kN/m22.原砼底板厚0.40m：自重0.4X25=10 kN/m23.新加砼配重层厚0.30m自重0.3X25=7.5 kN/m2抗浮计算55.20-19.50=35.70 kN/m2三、锚杆体计算过程由受力情况，将锚杆分为A、B、C三类，A类为图中○A轴至○E轴区域，地面与中风化板岩之间有8米粘性土层；B类为有○E轴至○L轴区域，地面与中风化板岩之间有4米粘性土层；C类为图中○L轴至○Q轴区域，地面与中风化板岩之间无粘性土层。

锚杆间距取3m×3m。

1.锚杆杆体的截面面积计算：yk tt s f NKA总计19.5 kN/m2tK ——锚杆杆体的抗拉安全系数，取1.05； t N ——锚杆的轴向拉力设计值（kN ），锚杆的拉力设计值=特征值×1.3，A 类锚杆取35.70×3.0×3.0×1.3=438.75kN 。

yk f ——钢筋的抗拉强度标准值（kPa ）,HRB400取400 kPa 。

As ≥fyk KtNt =4001075.43805.13⨯⨯=11512mm选取两根HRB400 直径28mm 钢筋，钢筋截面积满足规范要求2. 锚杆锚固长度锚杆锚固长度按下式估算，并取其中较大者：ψπmg ta Df KN L >ψπεms ta df n KN L >式中：K ——锚杆锚固体的抗拔安全系数，取1.05；tN ——锚杆的轴向拉力设计值（kN ），取438.75kN ； a L ——锚杆锚固段长度（m ）；mgf ——锚固段注浆体与地层间的粘结强度标准值（kPa ），按表7.5.1-1取粘性土层65kpa ，中风化板岩层0.25Mpa ；ms f ——锚固段注浆体与筋体间的粘结强度标准值（kPa ），按表7.5.1-3取2.5MPa ；D ——锚杆锚固段的钻孔直径（m ），取0.15md ——钢筋的直径（m ）；ε——采用2根以上钢筋时，界面的粘结强度降低系数，取0.6~0.85，本例取0.7；ψ——锚固长度对粘结强度的影响系数，按表7.5.2取1.0；n ——钢筋根数。

地下室抗浮验算一、整体抗浮（一）主楼部分底板板底相对标高为-4.700，地坪相对标高为：-0.300，抗浮设防水位相对标高为 -1.5m，即抗浮设计水位高度为：3.2m。

裙房部分抗浮荷载：①地上四层裙房板自重：25×0.48＝12.0kN/m2②地上四层梁柱折算自重：25×0.50＝12.5kN/m2③地下顶板自重：25×0.18＝4.5kN/m2④地下室梁柱折算自重：25×0.11＝2.75kN/m2⑤底板自重：25×0.4＝10.0kN/m2合计：41.75kN/m2水浮荷载：3.2×10=32 kN/m2 ，根据地基基础设计规范 GB 5007-2011 第5.4.3条，41.75/32=1.3＞1.05 ，满足抗浮要求。

二、整体抗浮（二）仅一层车库部位J-1基础高度改为800，仅一层地下室位置防水板板底标高与J-1底平，上部采用C15素混凝土回填至设计标高(-4.200)。

抗浮计算如下：图纸修改见结构05底板板底相对标高为-5.100，地坪相对标高为：-0.300，抗浮设防水位相对标高为 -1.5m，即抗浮设计水位高度为：3.6m。

地下室部分抗浮荷载：2①顶板覆土自重：20×0.30＝6.0kN/m25×0.25＝6.25kN/m2②地下顶板自重：25×0.11＝2.75kN/m2③梁柱折算自重：25×（0.4+0.5）＝22.5kN/m2④底板及回填自重：0.5 kN/m2考虑设备自重合计：38kN/m2水浮荷载：3.6×10=36kN/m238/36=1.056＞1.05 ，满足抗浮要求。

地下室抗浮计算书一、工程概况本工程为_____项目，位于_____。

地下室建筑面积为_____平方米，地下层数为_____层，主要用途为停车库及设备用房。

二、地质条件根据地质勘察报告，场地的土层分布情况如下：土层 1：＿____，厚度为_____米，重度为_____kN/m³，承载力特征值为_____kPa。

土层 2：＿____，厚度为_____米，重度为_____kN/m³，承载力特征值为_____kPa。

……地下水位埋深为_____米，常年最高水位为_____米。

三、抗浮设计水位的确定根据工程所在地区的水文地质资料、周边已建工程的经验以及本工程的实际情况，综合确定抗浮设计水位为_____米。

四、地下室自重计算地下室的自重包括顶板、底板、侧墙、内部隔墙、梁柱等结构构件的自重，以及建筑面层、设备管线等附加恒载。

1、顶板自重顶板厚度为_____米，采用_____混凝土，重度为_____kN/m³，计算面积为_____平方米，则顶板自重为：G1 ＝厚度×重度×面积＝＿____×＿____×＿____ ＝＿____kN2、底板自重底板厚度为_____米，采用_____混凝土，重度为_____kN/m³，计算面积为_____平方米，则底板自重为：G2 ＝厚度×重度×面积＝＿____×＿____×＿____ ＝＿____kN3、侧墙自重侧墙高度为_____米，厚度为_____米，采用_____混凝土，重度为_____kN/m³，计算长度为_____米，则侧墙自重为：G3 ＝（高度×厚度×重度×长度）×2 （两侧墙）＝（＿____×＿____×＿____×＿____）×2 ＝＿____kN4、内部隔墙自重内部隔墙厚度为_____米，高度为_____米，采用_____材料，重度为_____kN/m³，计算长度为_____米，则内部隔墙自重为：G4 ＝（厚度×高度×重度×长度）×数量＝（＿____×＿____×＿____×＿____）×＿____ ＝＿____kN5、梁柱自重根据梁柱的尺寸、材料及布置情况，计算其自重为 G5 ＝＿____kN6、建筑面层及设备管线等附加恒载建筑面层厚度为_____米，重度为_____kN/m³，计算面积为_____平方米；设备管线等恒载按_____kN/m²考虑，则附加恒载为：G6 ＝（面层厚度×重度×面积）＋（恒载×面积）＝（＿____×＿____×＿____）＋（＿____×＿____）＝＿____kN地下室自重总和 G ＝ G1 ＋ G2 ＋ G3 ＋ G4 ＋ G5 ＋ G6 ＝＿____kN五、浮力计算浮力的大小等于地下室排开地下水的体积乘以水的重度。

抗浮设计计算书一、设计依据:1、商务营运中心地下室平面图；2、底板以上结构自重标准值；3、商务营运中心岩土工程勘察报告；4、现行国家有关规范规程。

二、计算说明:1、本工程±0.00相当于黄海高程 m；计算单元见附图；2、地下室底板水头水位取室外地面下1米考虑，水压力即-1.0至底板垫层底面；3、钢筋砼自重取25kN/m3，分项系数取0.9，回填土自重取18kN/m3；4、锚杆采用二次高压注浆工艺，锚固地层承载力提高系数取2.0；5、锚杆主要锚固地层设计参数取值如下表：三、抗浮计算，底板底标高均为-5.60m；单根锚杆抗拔承载力200kN:A区1、地下室面积：2168m2；底板厚度300mm；浮力水头4.6m2、底板水浮力：46kPa×2168m2＝99728kN；3、底板以上结构自重：51516kN；4、底板及基础梁自重：0.4m×25kN/m3×0.9×2168m2＝19512kN；5、抗浮验算：99728kN－51516kN－19512kN＝28700kN6、抗浮锚杆根数：28700/200=144根；B区1、地下室面积：454m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×454 m2＝20884kN；3、底板以上结构自重：9852kN；4、底板及基础梁自重：0.4m×25kN/m3×0.9×454 m2＝4086kN；5、抗浮验算：20884kN－9852kN－4086kN＝6946kN6、抗浮锚杆根数：6946/200=35根；C区1、地下室面积：710m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×710＝32660kN3、底板以上结构自重：16055kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×710＝6390kN5、抗浮验算：32660kN－16055kN-6390kN=10215kN6、抗浮锚杆根数：10215/200=52根D区1、地下室面积：2109m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×2109＝97014kN3、底板以上结构自重：52107kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×2109＝18981kN5、抗浮验算：97014kN－52107kN-18981kN=25926kN6、抗浮锚杆根数：29327/200=130根E区1、地下室面积：4758m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×4758＝218868kN3、底板以上结构自重：116268kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×4758＝42822kN5、抗浮验算：218868kN－116268kN-42822kN=59778kN6、抗浮锚杆根数：259778/200=300根F区1、地下室面积：1483m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×1483＝68218kN3、底板以上结构自重：38688kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×1483＝13347kN5、抗浮验算：68218kN－38688kN-13347kN=16183kN6、抗浮锚杆根数：16183/200=81根G区1、地下室面积：1625m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×1625＝74750kN3、底板以上结构自重：41459kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×1625＝14625kN5、抗浮验算：74750kN－41459kN-14625kN=18666kN6、抗浮锚杆根数：18666/200=94根H区1、地下室面积：1750m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×1750＝80500kN3、底板以上结构自重：49187kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×1750＝15750kN5、抗浮验算：80500kN－49187kN-15750kN=15563kN6、抗浮锚杆根数：15563/200=78根I区1、地下室面积：1649m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×1649＝75854kN3、底板以上结构自重：44269kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×1649＝14841kN5、抗浮验算：75854kN－44269kN-14841kN=16744kN6、抗浮锚杆根数：16744/200=84根J区1、地下室面积：1112m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×1112＝51152kN3、底板以上结构自重：24587kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×1112＝10008kN5、抗浮验算：51152kN－24587kN-10008kN=16557kN6、抗浮锚杆根数：16557/200=83根K区1、地下室面积：445m2；底板厚度300mm；2、底板水浮力：(5.60m－1.0m)×10kN/m3×445＝20470kN3、底板以上结构自重：10689kN4、底板及基础梁自重：0.4m×25kN/m3×0.9×445＝4005kN5、抗浮验算：20470kN－10689kN-4005kN=5776kN6、抗浮锚杆根数：5776/200=29根四、抗浮锚杆承载力验算：1、抗浮锚杆成孔直径为130mm，考虑到需提供足够的上覆土压力，故对锚杆5m以下土体采用二次高压注浆工艺；2、残积砾质粘性土④每米锚固力：2.0×πDq si＝2.0×π×0.13×25kPa＝20.4kN/m；取20kN/m；3、全风化花岗岩⑤每米锚固力：2.0×πDq si＝2.0×π×0.13×40kPa＝32.7kN/m；取30kN/m；4、强风化花岗岩⑥每米锚固力：2.0×πDq si＝2.0×π×0.13×60kPa＝48.9kN/m；取45kN/m；5、中微风化花岗岩⑨每米锚固力(无需二次高压注浆)：πDq si＝π×0.13×250kPa＝102.1kN/m；取100kN/m；6、各区抗浮锚杆承载力验算及参考长度：。

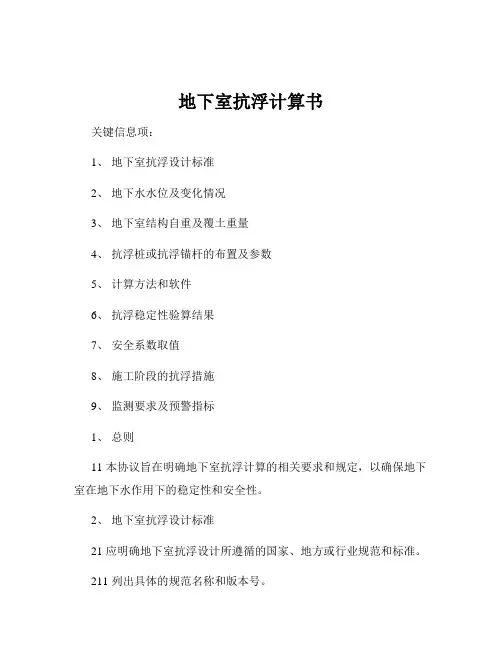

地下室抗浮计算书关键信息项：1、地下室抗浮设计标准2、地下水水位及变化情况3、地下室结构自重及覆土重量4、抗浮桩或抗浮锚杆的布置及参数5、计算方法和软件6、抗浮稳定性验算结果7、安全系数取值8、施工阶段的抗浮措施9、监测要求及预警指标1、总则11 本协议旨在明确地下室抗浮计算的相关要求和规定，以确保地下室在地下水作用下的稳定性和安全性。

2、地下室抗浮设计标准21 应明确地下室抗浮设计所遵循的国家、地方或行业规范和标准。

211 列出具体的规范名称和版本号。

3、地下水水位及变化情况31 详细描述勘察期间所获得的地下水水位数据。

311 包括初见水位、稳定水位等。

312 分析地下水水位的历史变化情况和可能的未来变化趋势。

4、地下室结构自重及覆土重量41 准确计算地下室结构的自重，包括梁、板、柱、墙等构件的重量。

411 明确覆土的厚度和容重，计算覆土的重量。

5、抗浮桩或抗浮锚杆的布置及参数51 若采用抗浮桩或抗浮锚杆，应给出其布置方案。

511 包括桩或锚杆的数量、间距、长度、直径等参数。

512 说明桩或锚杆的材料和强度等级。

6、计算方法和软件61 阐述采用的抗浮计算方法，如浮力计算、抗浮力计算等。

611 明确使用的计算软件名称和版本。

7、抗浮稳定性验算结果71 提供抗浮稳定性验算的详细结果。

711 包括在各种工况下的抗浮安全系数。

712 对比设计要求的安全系数，判断是否满足要求。

8、安全系数取值81 说明抗浮安全系数的取值依据。

811 解释为何选取特定的安全系数值。

9、施工阶段的抗浮措施91 制定施工过程中地下室的临时抗浮措施。

911 如降水措施、临时配重等。

10、监测要求及预警指标101 确定地下室抗浮监测的内容和频率。

1011 设定预警指标，当监测数据达到预警值时应采取的措施。

11、责任与义务111 计算单位应保证计算结果的准确性和可靠性。

1111 建设单位应按照设计要求和施工方案进行施工，确保地下室抗浮措施的有效实施。

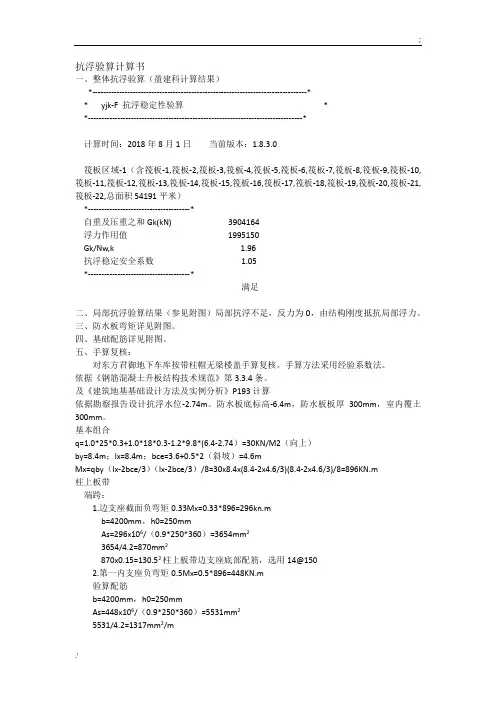

抗浮验算计算书一、整体抗浮验算（盈建科计算结果）*--------------------------------------------------------------------------------** yjk-F 抗浮稳定性验算**--------------------------------------------------------------------------------*计算时间：2018年8月1日当前版本：1.8.3.0筏板区域-1（含筏板-1,筏板-2,筏板-3,筏板-4,筏板-5,筏板-6,筏板-7,筏板-8,筏板-9,筏板-10,筏板-11,筏板-12,筏板-13,筏板-14,筏板-15,筏板-16,筏板-17,筏板-18,筏板-19,筏板-20,筏板-21,筏板-22,总面积54191平米）*--------------------------------------*自重及压重之和Gk(kN) 3904164浮力作用值1995150Gk/Nw,k 1.96抗浮稳定安全系数 1.05*--------------------------------------*满足二、局部抗浮验算结果（参见附图）局部抗浮不足，反力为0，由结构刚度抵抗局部浮力。

三、防水板弯矩详见附图。

四、基础配筋详见附图。

五、手算复核：对东方君御地下车库按带柱帽无梁楼盖手算复核。

手算方法采用经验系数法。

依据《钢筋混凝土升板结构技术规范》第3.3.4条。

及《建筑地基基础设计方法及实例分析》P193计算依据勘察报告设计抗浮水位-2.74m。

防水板底标高-6.4m，防水板板厚300mm，室内覆土300mm。

基本组合q=1.0*25*0.3+1.0*18*0.3-1.2*9.8*(6.4-2.74）=30KN/M2（向上）by=8.4m；lx=8.4m；bce=3.6+0.5*2（斜坡）=4.6mMx=qby（lx-2bce/3）（lx-2bce/3）/8=30x8.4x(8.4-2x4.6/3)(8.4-2x4.6/3)/8=896KN.m柱上板带端跨：1.边支座截面负弯矩0.33Mx=0.33*896=296kn.mb=4200mm，h0=250mmAs=296x106/（0.9*250*360）=3654mm23654/4.2=870mm2870x0.15=130.52柱上板带边支座底部配筋，选用14@1502.第一内支座负弯矩0.5Mx=0.5*896=448KN.m验算配筋b=4200mm，h0=250mmAs=448x106/（0.9*250*360）=5531mm25531/4.2=1317mm2/m1317x0.15=197mm2柱上板带第一内支座底部配筋，选用16@150。

地下室抗浮计算书1.基本概况：本工程±0.000绝对高程为29.93m，抗浮设计水位的绝对高程为27.50m，本工程基础底标高-6.30m，地下室底标高-5.30m，抗浮计算水头为3.87m。

基底尺寸为72x32.8m。

基础形式为柱下独立基础加止水板，独立基础大小为3.7x3.7x0.7m，止水板厚度为0.5m，底标高为-5.50m，每侧挑出墙体0.5m。

钢筋混凝土侧墙厚度为350mm，柱大小为550x550mm，室内回填0.5m土，顶板厚度250mm，主梁为400x900mm，次梁为300x650mm，顶板折合混凝土厚度为378mm。

地下室顶回填600mm覆土。

2.水浮力计算：水位以下部分的体积为V=72x32.8x3.87=9139.4m3。

水浮力标准值F=Fk=rV=9139.4x10=91394 kN3.自重计算：止水板自重：G1k=（72+2x0.5）x(32.8+2x0.5)x0.5x25=32110 kN独立基础自重：G2k=3.7x3.7x(0.7-0.5)x25x5x10=3422.5 kN地下室侧墙自重：G3k=(72+2x32.8)x0.35x5.75x25=7074 kN顶板自重：G4k=72x32.8x0.378x25=22317.2kN柱自重：G5k=0.55x0.55x5.75x25x40=1739 kN室内回填土自重：G6k=72x32.8x0.5x18=22140 kN基础止水板挑出部分回填土自重：G7k=(72+32.8x2)x0.5x5.75x18=7120 kN 地下室顶板覆土自重：G8k=72x32.8x0.6x18=25505 kN地下部分自重总和：Gk=ΣGik=121426 kN4.抗浮验算：自重分项系数取0.9G=0.9Gk=0.9x121426=109284 kNF=91394 kN< G=109284 kN抗浮验算满足要求。
