LTE室分设计规范指导书v1

广州室分LTE订货及设计原则一．无线主设备设计原则（一）常规室分主设备配置原则：1.BBU配置原则分两大类1）高人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置6个RRU，每3个RRU 合并一小区并开通一载波。

爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

2）低人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置12个RRU，每12个RRU合并一小区并开通一载波。

爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

注：人流量高的场景：餐饮娱乐场所、大型会展、大型商场、交通枢纽、学校(高校，含职校)、学校(高校以下)、医院(二级及以上)、医院(二级及以下)、甲级写字楼、星级酒店(四星及以上)（二）城中村室分主设备配置原则：常规RRU覆盖能力：根据BBU+RRU拉远的覆盖能力，单RRU覆盖的占地面积为0.25万平米/RRU。

1.BBU配置原则1）中兴区域：单BBU接满6块基带板发热量过大，建议在有空调的环境中才配满。

针对无空调机房站点单BBU建议按4块基带板配置，有空调机房站点单BBU建议按6块基带板配置，每块基带板建议按4个RRU配置。

2）爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

（三）分布式皮飞站主设备配置原则：pRRU/Dot覆盖能力：根据前期试点情况，单pRRU/Dot覆盖能力建议按550平米估算。

1.BBU配置原则1）中兴厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块基带板配置48个PRRU一载波，后续扩容仅需进行小区分裂即可。

2）爱立信厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块DUS41板可配置48个PRRU，每32个PRRU配置一载波，如果单基带板所带PRRU超过32个按2小区配置（每小区1载波），后续扩容仅需进行小区分裂即可。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.安徽移动TD-LTE室分优化指导手册安徽移动网络部2014年10月目录前言 .................................................................................................................. 错误!未定义书签。

第一章室分系统网络质量评估体系............................................................. 错误!未定义书签。

第二章 MR弱覆盖............................................................................................. 错误!未定义书签。

2.1 整治流程........................................................................................... 错误!未定义书签。

2.2 流程分析........................................................................................... 错误!未定义书签。

2.3 典型案例........................................................................................... 错误!未定义书签。

2.3.1 肥西中医院老楼弱覆盖—无源器件故障........................... 错误!未定义书签。

2.3.2 蜀鑫路营业厅信号泄漏—信号外泄................................... 错误!未定义书签。

XX移动TD-LTE室分优化指导手册目录前言 (1)第一章室分系统网络质量评估体系 (2)第二章MR弱覆盖 (9)2.1 整治流程 (9)2.2 流程分析 (10)2.3 典型案例 (15)2.3.1 肥西中医院老楼弱覆盖—无源器件故障 (15)2.3.2 蜀鑫路营业厅信号泄漏—信号外泄 (17)第三章高重定向 (19)3.1 整治流程 (19)3.2 流程分析 (20)3.3 典型案例 (23)3.3.1 工商行政大楼---分布系统问题 (23)3.3.3 某地XX大市场服装世界—经纬度错误 (25)3.3.2 七里塘镇营业厅—邻区问题 (27)第四章CSFB低回落 (30)4.1 整治流程 (30)4.2 流程分析 (31)4.3 典型案例 (35)4.3.1 XX万通汽车专修学院—经纬度偏差导致 (35)4.3.2 恒盛豪庭二期—深度覆盖不足 (36)4.3.3 星光天地2-- 4G/2G覆盖不同步 (37)第五章零流量 (40)5.1 整治流程 (40)5.2 流程分析 (41)5.3 典型案例 (44)5.3.1 某地生态酒店 (44)第六章室分小区参数优化 (46)6.1 功控参数 (46)6.1.2 原理 (47)6.1.3 涉及参数 (49)6.1.4 验证方案 (50)6.1.5 验证结果 (50)6.1.6 结论 (51)6.2 基于室分泄漏的异频切换 (51)6.2.1 测试背景 (51)6.2.2 测试情况 (52)6.3 测试结论 (53)后记 (55)附录：室分经纬度异常定位方法 (56)前言TD-LTE网络是中国移动新建设的4G网络，TD-LTE室分是对4G网络的必要补充。

对数据业务的承载能力而言，目前某地GSM室分小区流量占比14.25%，TD-SCDMA室分小区流量占比25.92%，LTE室分小区日流量占全网比例已高达28.61%，4G室分已正在发挥不可替代的作用。

LTE室分覆盖及速率优化指导书一、概述目前成都LTE网络正处于大规模的建设阶段，由于LTE室分站点的单站验证只针对信源部分，未对分布系统的覆盖及业务情况进行全面的验证测试，为保证室分站点健康入网并交维，在站点单验完成之后，由LTE专项室分优化组对站点进行遍历性的测试，测试内容包括覆盖、上传下载速率、切换等。

在LTE室分优化过程中，常见的网络问题有弱覆盖、上传下载速率不达标、干扰、切换重选等。

由于室分系统的复杂性，这些问题不仅与站点的规划设计及工程建设质量有关，同时与设备性能、参数设置等密不可分。

LTE室分优化人员需要有全面的规划、建设、优化、维护等相关基础，要能读懂站点的设计图纸，了解站点覆盖范围、组网、小区划分以及工程参数等，在此基础上，通过现场测试数据、后台话统指标及其他优化工具等进行综合分析，得出站点现存的问题，并针对这些问题给出相应的解决措施。

二、测试规范及标准三、覆盖及速率优化手段3.1 覆盖优化3.1.1简述LTE网络一般场景要求边缘场强大于-105dBm，VIP场景要求边缘场强大于-95dBm。

如果部分区域存在弱覆盖，室内用户的终端接收电平过低，会导致上传下载速率低，易切换等现象。

覆盖问题不仅与系统的频率、灵敏度、功率等有关系，与室分网络的规划设计、工程质量、地理因素、电磁环境等也有直接的关系。

3.1.2优化思路1.全楼弱覆盖1)主设备故障可以通过告警查询载频板和RRU是否存在故障，对故障设备进行处理。

2)信源功率通过设计方案中系统原理图，分析信源功率的设置是否满足覆盖需求。

如果满足，查询信源发射功率是否按功率设置；如果不满足，重新设计，并调整信源发射功率。

3)合路器及主干部分如果上述原因均已排除，则重点检查RRU到主干部分，包括合路器、电桥、前两个功率分配器以及连接这些器件的馈头制作工艺等。

2.若干楼层弱覆盖1)通过设计方案中系统原理图，确定弱覆盖楼层对应天馈部分。

2)如果这几个楼层是由同一个RRU或者直放站所覆盖，则查询并调整信源发射功率。

广州室分LTE订货及设计原则一．无线主设备设计原则（一）常规室分主设备配置原则：配置原则分两大类1）高人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置6个RRU，每3个RRU合并一小区并开通一载波。

爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

2）低人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置12个RRU，每12个RRU合并一小区并开通一载波。

爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

注：人流量高的场景：餐饮娱乐场所、大型会展、大型商场、交通枢纽、学校(高校，含职校)、学校(高校以下)、医院(二级及以上)、医院(二级及以下)、甲级写字楼、星级酒店(四星及以上)（二）城中村室分主设备配置原则：常规RRU覆盖能力：根据BBU+RRU拉远的覆盖能力，单RRU覆盖的占地面积为万平米/RRU。

配置原则1）中兴区域：单BBU接满6块基带板发热量过大，建议在有空调的环境中才配满。

针对无空调机房站点单BBU建议按4块基带板配置，有空调机房站点单BBU建议按6块基带板配置，每块基带板建议按4个RRU配置。

2）爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

（三）分布式皮飞站主设备配置原则：pRRU/Dot覆盖能力：根据前期试点情况，单pRRU/Dot覆盖能力建议按550平米估算。

配置原则1）中兴厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块基带板配置48个PRRU 一载波，后续扩容仅需进行小区分裂即可。

2）爱立信厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块DUS41板可配置48个PRRU，每32个PRRU配置一载波，如果单基带板所带PRRU超过32个按2小区配置（每小区1载波），后续扩容仅需进行小区分裂即可。

3）小区配置原则：小区配置建议按照厂家的单基带板小区合并能力进行配置。

L T E室分设计规范指导
书v1
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
LTE室分设计规范指导书
一、功率问题
LTE的边缘场强要求，天线口功率要求：
杭分意见：室内RSRP边缘场强>-105DBm；天线口功率-15~-10DBm,室内比室外弱在10米处>10DB，或室内<-100DBm。

制定参考信号的信道：
3151-fae，A\F频段总功率是20W，PSSS（导频信号）参考信道最大功率，3151-e-fae设备, A\F频段总功率是30W，PSSS（导频信号）参考信道最大功率
目前支持3级/4级级联最大支持18个RRU（工程建议不超过10个RRU）。

3152-e 设备支持MIMO双通道最多两级级联，最大支持12个RRU。

室分使用设备功率建议：
二、TD一二三四期RRU替换和单双天馈设备使用说明
三、LTE全楼单天馈、全楼双天馈和全楼局部双天馈方案说明
1、LTE全楼单天馈
图-1 2、LTE局部天馈
图-2 3、LTE全楼双天馈
图-3。

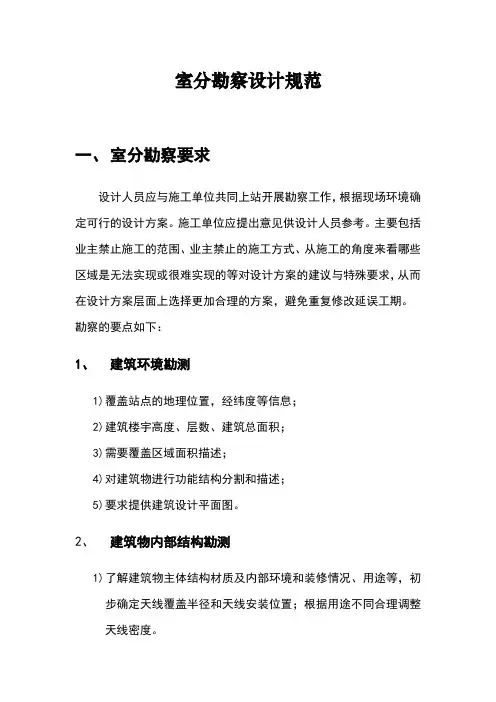

室分勘察设计规范一、室分勘察要求设计人员应与施工单位共同上站开展勘察工作，根据现场环境确定可行的设计方案。

施工单位应提出意见供设计人员参考。

主要包括业主禁止施工的范围、业主禁止的施工方式、从施工的角度来看哪些区域是无法实现或很难实现的等对设计方案的建议与特殊要求，从而在设计方案层面上选择更加合理的方案，避免重复修改延误工期。

勘察的要点如下：1、建筑环境勘测1)覆盖站点的地理位置，经纬度等信息；2)建筑楼宇高度、层数、建筑总面积；3)需要覆盖区域面积描述；4)对建筑物进行功能结构分割和描述；5)要求提供建筑设计平面图。

2、建筑物内部结构勘测1)了解建筑物主体结构材质及内部环境和装修情况、用途等，初步确定天线覆盖半径和天线安装位置；根据用途不同合理调整天线密度。

2)天花板上部结构，能否穿线缆，确定馈线布放路由；天花板检修口是否满足施工需求，需开检修口区域按照现场记取实际数量。

3)对于过墙馈线需打孔的现场勘查清楚记取实际数量;特殊情况需提前在可研报告内说明。

4)弱电井位置和数量、走线位置的空余空间；5)电梯间位置和数量，电梯间缆线进出口位置；6)电梯间共井情况、停靠区间、通达楼层高度及用途；7)机房位置和主设备安装位置确定；8)主设备引电情况的调查；3、电磁环境勘测1)建筑物现有覆盖情况；相邻小区载频号、电平值；2)乒乓效应区域；3)盲区范围；4)根据现有无线环境判断是否存在各运营商系统之间的干扰等。

4、无线环境测试路由要求1)沿楼宇外边缘；2)沿楼层中部走廊；3)楼梯、电梯口；4)根据大楼结构判断可能的弱信号区二、室分设计要求1、总体要求1)覆盖需求：覆盖场强应满足《通信室内分布系统施工及验收规范》各项要求，并根据覆盖场强进行链路预算；对于各系统的信噪比和业务能力等指标，需配合各运营企业，结合室内外基站进行优化。

2)方案选择：原则上采用POI+无源分布系统的方式，有条件的可根据场景需求和电信运营企业接受程度进行光纤有源分布系统的试点。

中国移动通信企业标准T D -L T E 室内分布系统天线设备规范T D -L T E A n t e n n a D e v i c e S p e c i f i c a t i o n F o r I n d o o r D i s t r i b u t e d s y s t e m 版本号： V 1.2.0 中国移动通信有限公司 发布╳╳╳╳-╳╳-╳╳发布 ╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳目录1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (3)4双极化室内分布系统天线的结构和原理 (3)4.1双极化室内分布系统天线的结构 (3)4.2双极化室内分布系统天线的原理 (3)4.3双极化室内分布系统天线支持的频段 (4)4.4双极化室内分布系统天线的分类 (4)5电气性能要求 (4)6机械性能要求 (6)6.1馈电端口设计要求 (6)6.2其它机械指标要求 (7)6.3环境条件要求 (7)7电性能和环境测试要求 (7)7.1电性能测试要求 (7)7.1.1增益测量 (8)7.1.2方向图圆度（全向天线）、半功率波束宽度、前后比、副瓣电平的测量 (9)7.1.3驻波比测量 (10)7.1.4隔离度测量 (12)7.2环境测试要求 (13)8检测、标志、包装、运输、贮存 (14)8.1检验规则 (14)8.1.1型式检验 (14)8.1.2出厂检验 (15)8.2标志、包装、运输、贮存 (15)8.2.1标志 (15)8.2.2包装 (16)8.2.3运输 (16)8.2.4贮存 (16)前言本规范旨在明确中国移动通信集团公司对TD-LTE移动通信室内分布系统天线的技术要求，并为相关设备的集中采购和TD-LTE网络建设提供技术参考。

本规范主要包括天线术语和定义、分类、电气性能、机械性能、环境指标、测试方法、检验规则以及标志、包装、运输和贮存等方面的内容。

本标准由中移号文件印发。

中国移动浙江公司目录1 TD-LTE室分规划原则...........................................................1.1规划原则..............................................................1.2频段选择..............................................................1.2.1 中国移动频率使用原则 ....................................................1.2.2 同频或异频组网方式......................................................1.3信源规划建设原则 ......................................................1.3.1信源使用原则..........................................................................................................................1.3.2电梯地下室建设原则 ..............................................................................................................1.3.3营业厅建设原则 ......................................................................................................................2 TD-LTE室分设计原则...........................................................2.1天线口功率及边缘场强...................................................2.2 RRU使用原则................................................................2.3覆盖设计原则...........................................................2.4无源器件使用原则.......................................................2.5天线设计原则...........................................................2.6馈线改造使用原则.......................................................2.7外泄设计原则...........................................................2.8切换设计原则...........................................................2.9容量设计原则...........................................................3 TD-LTE室分建设原则..........................................................3.1 新建.................................................................3.1.1TD-LTE全楼单天馈方案设计 ................................................3.1.2TD-LTE全楼双天馈方案设计 ................................................3.1.3TD-LTE局部双天馈方案设计 ................................................3.2 改造.................................................................3.2.1TD-LTE全楼单天馈方案设计 ................................................3.2.2TD-LTE全楼双天馈方案设计 ................................................3.2.3TD-LTE局部双天馈方案设计 ................................................1TD-LTE室分规划原则1.1LTE站点规划原则LTE站点规划原则：主要依据现网高话务、高流量、高倒流进行选点规划。

中国移动通信企业标准 T D -L T E 室内分布系统天线设备规范 T D -L T E A n t e n n a D e v i c e S p e c i f i c a t i o n F o r I n d o o r D i s t r i b u t e d s y s t e m版本号： V 1.2.0中国移动通信有限公司 发布╳╳╳╳-╳╳-╳╳发布 ╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳目录1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (3)4双极化室内分布系统天线的结构和原理 (3)4.1双极化室内分布系统天线的结构 (3)4.2双极化室内分布系统天线的原理 (3)4.3双极化室内分布系统天线支持的频段 (4)4.4双极化室内分布系统天线的分类 (4)5电气性能要求 (4)6机械性能要求 (6)6.1馈电端口设计要求 (6)6.2其它机械指标要求 (7)6.3环境条件要求 (7)7电性能和环境测试要求 (7)7.1电性能测试要求 (7)7.1.1增益测量 (8)7.1.2方向图圆度（全向天线）、半功率波束宽度、前后比、副瓣电平的测量 (9)7.1.3驻波比测量 (10)7.1.4隔离度测量 (12)7.2环境测试要求 (13)8检测、标志、包装、运输、贮存 (14)8.1检验规则 (14)8.1.1型式检验 (14)8.1.2出厂检验 (15)8.2标志、包装、运输、贮存 (15)8.2.1标志 (15)8.2.2包装 (16)8.2.3运输 (16)8.2.4贮存 (16)。

LTE室内覆盖设计指导书(资料版本:V1.0)目录一.概述 (1)1.定义/术语 (1)2.LTE简介 (1)3.LTE网络设计参数 (1)3.1频率参数 (1)3.2覆盖参数 (1)4.BBU部署原则 (2)二.LTE网络设计 (3)1.网络结构拓扑图.............................................................. 错误！未定义书签。

2.主设备设计概述 (3)三.LTE室内覆盖查勘内容 (11)1.LTE室内覆盖查勘流程 (11)2.LTE室内覆盖楼宇基础信息 (11)2.1LTE室内覆盖楼宇基础信息 (11)2.2电信机房 (11)2.3机房查勘 (16)2.4光缆查勘 (18)2.5电源查勘 (19)2.6机房设备排列及基本要求 (20)1一. 概述1. 定义/术语BBU Base Band Unit 基带处理单元 RRU Radio Remote Unit 射频拉远模块 BTS Base Transceiver Station 基站MIMO Multiple Input Multiple Output 多入多出 SISO single input single output2. LTE 简介LTE （Long Term Evolution ，长期演进)是由3GPP 组织制定的UMTS 技术标准的长期演进。

LTE 系统引入了OFDM 和多天线MIMO 等关键传输技术，显著增加了频谱效率和数据传输速率（峰值速率能够达到上行50Mbit/s ，下行100Mbit/s ），并支持多种带宽分配：1.4MHz 、3MHz 、5MHz 、10MHz 、15MHz 和20MHz 等，频谱分配更加灵活，系统容量和覆盖显著提升。

LTE 无线网络架构更加扁平化，减小了系统时延，降低了建网成本和维护成本。

LTE 系统支持与其他3GPP 系统互操作。

FDD-LTE 已成为当前世界上采用的国家及地区最广泛的，终端种类最丰富的一种4G 标准。

移动室分系统施工技术规范1．为保证中国移动通信集团贵州有限公司室内分布系统的施工质量，明确工程质量监查的技术规范，特制定本施工规范。

2．本规范既是中国移动通信集团贵州有限公司进行工程管理与工程施工的技术指导标准，又是工程质量监理部门对室内覆盖工程进行质量检查的依据。

3．为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。

一．主机安装1．安装位置要求①安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；②主机安装场所应干燥、灰尘小、且通风良好；③主机安装位置便于馈线、电源线、地线的布线；④主机安装在室内。

安装主机的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；⑤主机壁挂式安装时，主机底部距离地面为1.5米，在移动机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；⑥主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。

2、主机内设备单元的安装：要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。

外部电缆连接：外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。

所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。

连到主机架的电源线不能和其他电缆捆扎在一起。

所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.5。

二、无源器件安装:无源器件主要包括合路器、功分器、耦合器衰减器等器件。

无源器件的安装应满足下列要求：（1）安装位置、设备型号必须符合工程设计要求。

（2）应用扎带、固定件牢固固定，不允许悬空无固定安装。

不应放置室外（如特殊情况需室外放置，必须做好防水（建议防水制作方法采用1332防水施工制作规范，即里面缠1层窄防水胶带，再缠3层防水胶泥，外面缠3层宽防水胶带，外面再缠2层窄防水胶带，两端用黑色扎带绑扎，扎带头余 0.5cm.）。

广州LTE室分站配置原则v1广州室分LTE订货及设计原则一．无线主设备设计原则（一）常规室分主设备配置原则：配置原则分两大类1）高人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置6个RRU，每3个RRU合并一小区并开通一载波。

爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

2）低人流量场景中兴区域：考虑预留扩容冗余，单BBU配置4块基带板，每块基带板配置12个RRU，每12个RRU合并一小区并开通一载波。

爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

注：人流量高的场景：餐饮娱乐场所、大型会展、大型商场、交通枢纽、学校(高校，含职校)、学校(高校以下)、医院(二级及以上)、医院(二级及以下)、甲级写字楼、星级酒店(四星及以上)（二）城中村室分主设备配置原则：常规RRU覆盖能力：根据BBU+RRU拉远的覆盖能力，单RRU 覆盖的占地面积为万平米/RRU。

配置原则1）中兴区域：单BBU接满6块基带板发热量过大，建议在有空调的环境中才配满。

针对无空调机房站点单BBU建议按4块基带板配置，有空调机房站点单BBU建议按6块基带板配置，每块基带板建议按4个RRU配置。

2）爱立信区域：根据基带板类型（DUS 41/5216板）不同，参考下表原则进行配置。

（三）分布式皮飞站主设备配置原则：pRRU/Dot覆盖能力：根据前期试点情况，单pRRU/Dot覆盖能力建议按550平米估算。

配置原则1）中兴厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块基带板配置48个PRRU 一载波，后续扩容仅需进行小区分裂即可。

2）爱立信厂家的设备支持能力，单BBU建议按96个pRRU进行配置，每块DUS41板可配置48个PRRU，每32个PRRU配置一载波，如果单基带板所带PRRU超过32个按2小区配置（每小区1载波），后续扩容仅需进行小区分裂即可。

（完整版）LTE室分设计规范指导意见LTE室分设计规范指导意见一、无线指标要求①LTE的边缘场强要求，天线口供功率要求参考意见：室内RSRP边缘场强＞-105dBm（通用标准）；天线口功率-10dBm左右，上下偏差5dBm，；整体SINR≥1dB，高标准应满足≥5dB②室内分布系统的外泄要求：室内覆盖信号应尽可能少地泄露到室外，要求室外10米处应满足RSRP≤-115dBm或室内小区外泄的RSRP比室外主小区RSRP底10dB。

（室内比室外弱在10米处＞10dBm，或室内电平＜-100dBm)③链路平衡度对于LTE双通道建设方式，应保证LTE两条链路功率平衡，链路不平衡（功率差）不超过3dB；两个单极化天线间距保证不低于0.6米（4倍波长），在有条件的场景应尽量采用1.5米（10倍波长）以上间距，以保证LTE MIMO性能。

二、信源选取与设备性能介绍室内分布系统信源选取时，应主要根据物业点区域的业务需求、资源需求、无线环境情况和所选室内分布系统类型确定。

①LTE室内分布系统采用分布式基站（BBU-RRU）作为信源1）LTE室内分布系统基站原则上采用O1配置，对于多校区覆盖要求场景，可根据覆盖和容量需求采用S11或者S111等配置的基站2）RRU可根据应用场景选取单通到RRU或多通道RRUA,对于双通道室内分布系统，应采用多通道RRU,并将RRU的多个通道覆盖相同区域，市县LTE系统MIMO功能B,对于单通室内分布系统，可采用勇单通道RRU或者多通道RRU 进行覆盖，选择双通道RRU时，可根据设备能力，将RRU的两个通道分别覆盖不用区域（需设备支持该功能）或封闭一个端口做单通道使用备注：单通设备接口：1个TX/RX接口，1个RX接口（类W网RRU）。

双通设备接口：2个TX/RX。

②LTE RRU以20W的带宽计算，室分设计时设备参考信号接收功率(RSRP)单路为12.2dBm，双路为15.2dBm，如果带宽的RRU规格有变，设备的RSRP相应变化，目前海南带宽取定为20M(备注:设备功率输出说明：LTE 20M带宽有100 RB（Resource Block）物理层数据传输的资源分配频域最小单位，每个RB 有12个连续子载波（Subcarrier），所以20M带宽共有1200个子载波；LTE设备输出功率为RSRP，每个RE子载波上的RS（参考信号）计算方式是：20W设备功率20W=43dBm，共有1200个RE，那么一个RE上的功率就是：43dBm - 10log10(1200) = 12.2 dBm)三、器件选取①天线天线工作频率范围要求为800MHZ-2500MHZ,对于双极化天线，要求至少1个极化方向支持800MHZ-2500MHZ,另一个极化方向支持频段包括1710MHZ-2500MHZ②馈线原则15~20米馈线上采用7/8馈线，小于15米馈线选用1/2馈线，（馈线选取应参考天线口输出功率做适当调整）主干线原则采用7/8馈线③功分器和耦合器根据工作频段范围、驻波比、损耗要求选取核实的功分器、耦合器、要求工作频段范围为800MHZ-2500MHZ④合路器GSM WCMDA和LTE系统的合路器隔离度要求大于80dB⑤3dB电桥3dB电桥用于LTE和DCS1800系统的同频合路，要求1710MHZ-1880MHZ频段范围内的隔离度为30dB四、方案整改说明LTE改造工程基本在原有天馈系统进行简单合路，合路之后会影响原有网络的覆盖质量（电平），可以通过整改主干优化原网络覆盖质量。

资料编码产品名称使用对象内部工程师产品版本编写部门无线综合勘察设计院资料版本初版LTE室内覆盖设计指导书(资料版本:V1.0)目录一. 概述 (1)1.定义/术语 (1)2.LTE简介 (1)3.LTE网络设计参数 (1)3.1 频率参数 (1)3.2 覆盖参数 (1)4.BBU部署原则 (2)二. LTE网络设计 (4)1.网络结构拓扑图......................... 错误!未定义书签。

2.主设备设计概述 (4)三. LTE室内覆盖查勘内容 (12)1.LTE室内覆盖查勘流程 (12)2.LTE室内覆盖楼宇基础信息 (12)2.1 LTE室内覆盖楼宇基础信息 (12)2.2 XX机房 (12)2.3 机房查勘 (20)2.4 光缆查勘 (21)2.5 电源查勘 (23)2.6 机房设备排列及基本要求 (25)一. 概述1. 定义/术语BBU Base Band Unit 基带处理单元RRU Radio Remote Unit 射频拉远模块BTS Base Transceiver Station 基站MIMO Multiple Input Multiple Output 多入多出SISO single input single output2. LTE简介LTE（Long Term Evolution，长期演进)是由3GPP组织制定的UMTS技术标准的长期演进。

LTE系统引入了OFDM和多天线MIMO等关键传输技术，显著增加了频谱效率和数据传输速率（峰值速率能够达到上行50Mbit/s，下行100Mbit/s），并支持多种带宽分配：1.4MHz、3MHz、5MHz、10MHz、15MHz和20MHz等，频谱分配更加灵活，系统容量和覆盖显著提升。

LTE 无线网络架构更加扁平化，减小了系统时延，降低了建网成本和维护成本。

LTE系统支持与其他3GPP系统互操作。

FDD-LTE已成为当前世界上采用的国家及地区最广泛的，终端种类最丰富的一种4G标准。

LTE设计技术规范TD-LTE微蜂窝室内覆盖系统设计技术规范设计工作应满足覆盖区网络指标要求、质量符合国家相关规范要求；容量满足工程满足期的业务需求。

满足覆盖、质量、容量的要求。

综合考虑技术方案及投资效益合理性；具有前瞻性，考虑网络后续质量和稳定性。

第一章设计文件编制第一条设计单位组织勘察,收集相关数据和资料,编制设计文件,按建设单位时间要求,提交设计文件。

第二条工程设计应做到技术先进、经济合理、安全适用,适应施工、生产和使用的要求。

工程设计应根据全程全网的特点处理好局部与整体、近期与远期、新技术与利旧挖潜、主体工程与配套工程等关系,提出与工程有关的环境保护、安全、抗震等措施。

第三条初步设计应根据批准的可行性研究报告以及可靠的设计基础资料进行编制,对于没有可行性研究报告的项目，设计单位应明确获知、搜集项目相关信息，并在设计中对工程建设的必要性加以论述。

第四条初步设计通过计划建设部门会审并批准后,才能进行施工图设计。

施工图设计经审查交底后才能使用。

第五条设计单位应对工程设计的科学性、合理性、公正性负责;工程设计应进行多方案的比选和技术经济分析。

按设计推荐的设计方案对工程总投资、综合造价、各单项工程的投资构成、配套设施费用等给予认真的分析,以保证建设项目的设计质量与经济效益。

第六条工程设计应广泛采用适合我国国情的国内外成熟的先进技术。

采用新技术时,必须坚持一切经过试验的原则，未经技术鉴定或鉴定不合格的技术，不得在工程中采用。

第七条工程设计应积极采用标准化、系列化、通用化设计。

设计方案应认真执行有关国家和行业设计规范和技术标准;设计文件使用的文字、名词、图形符号、计量单位等，都应采用现行的国家标准、行业及中国移动的标准;应选用优质的定型设备器材并充分注意制式的一致性。

选用标准设计及定型图时，应做到切合实际。

第八条设计单位应积极推行ISO9000系列标准，应负责解决建设全过程中遇到的设计质量问题，若发现必须到施工现场才能解决的设计问题，设计单位应及时派遣设计人员到现场落实解决。
