ch2 光子晶体和光子芯片

光子晶体的研究及其应用光子晶体是指空间微结构周期性排列形成的光子带隙材料，这种材料具有特殊的光学性质。

光子带隙是指在一定频率范围内光子无法通过材料的性质，也即晶体对该频率的光波进行反射或吸收。

这种特殊性质让光子晶体成为一种重要的光学材料，在传感、通信、光学器件等领域具有广泛的应用前景。

一、光子晶体的发现光子晶体的研究起源于19世纪的布拉格散射现象。

20世纪80年代，在半导体技术的基础上，研究人员开始尝试制备光学晶体。

1992年，来自日本冈山大学的研究人员首次报道了用二氧化硅微球制备的三维光子晶体，引起了学术界的广泛关注。

此后，光子晶体研究迅速发展，不断涌现出各种新型材料和制备方法。

二、光子晶体的制备方法目前，光子晶体的制备方法主要包括自组装法、光刻法、原子层沉积法等多种方式。

其中，自组装法是其中最为常用的方法之一。

通过自组装技术，在介孔材料中添加有机分子和水，利用溶剂挥发和多种相互作用力的复合效应，可制备出具有周期性结构的光子晶体。

三、光子晶体的应用光子晶体的应用非常广泛，包括传感、通信、光学器件等多个领域。

1. 传感：光子晶体在传感领域的应用主要体现在生化传感和环境监测。

利用气敏材料、生物分子等将较小的变化转化为对光子晶体的微观结构和大小的影响，从而实现对较小物理量的测量和监测。

例如，利用光子晶体制备的生物芯片可实现对一系列生物分子的灵敏检测，具有在诊断和治疗等方面的广泛应用前景。

2. 通信：在通信领域，光子晶体可以作为光学滤波器来实现光信号的选择和放大，并可用于光纤通信系统、微波光子学等多种场合。

例如，利用光子晶体制备的微腔可实现高质量光学微腔，可在通信系统中用于调制、开关、振荡等多种操作。

3. 光学器件：最新的研究表明，在光学器件中，光子晶体可被应用于光电子集成领域，使光电器件变得更加紧凑和高效。

例如，利用纳米级光子晶体制备的激光器，可实现更高的输出功率和较低的阈值电流。

据估计，这些性能优良的光学器件未来可能取代现有的微电子器件，成为下一代高速处理和信息传输系统的核心。

光子晶体定义
光子晶体是一种具有光子带隙特性的人造周期性电介质结构。

从材料结构上看，光子晶体是一类在光学尺度上具有周期性介电结构的人工设计和制造的晶体。

光子晶体即光子禁带材料，使人们操纵和控制光子的梦想成为可能。

它是一种具有周期性介电结构的人工设计和制造的晶体，其内部的光子能级在特定频率范围内具有带隙特性，即某些频率的光子无法在其中传播。

这种特性使得光子晶体在光学领域具有广泛的应用前景，例如光子禁带滤波器、光子晶体激光器、光子晶体传感器等。

它的周期性介电结构可以由多种材料制成，例如二氧化硅、氮化硅、聚合物等。

这些材料具有不同的介电常数和折射率，因此可以通过改变材料的组成和结构来调节光子晶体的带隙特性。

光子晶体的带隙特性可以通过不同的方式进行调节，例如改变光子晶体的尺寸、形状和介电常数等。

此外，还可以通过引入缺陷或改变光子晶体的对称性等方式来控制光子在其中的传播。

在光学领域的应用前景非常广泛，例如在通信领域中可以用于制造高性能的光子晶体滤波器，提高通信系统的性能和稳定性；在生物医学领域中可以用于制造光子晶体传感器，检测生物分子和细胞的变化；在能源领域中可以用于制造高效的光子晶体太阳能电池，提高太阳能的利用率。

光子晶体是一种具有广泛应用前景的新型光学材料，其带隙特性和应用前景受到广泛关注和研究。

光子晶体新材料及其应用研究光子晶体是新兴的一种功能材料，它具有优异的光学性质和广泛的应用潜力。

对光子晶体的研究不仅推动了基础光学学科的发展，还引发了许多新兴领域的研究和应用。

本文将就光子晶体的基本原理、制备方法及其在光学、电子、能源等领域的应用进行详细探讨。

光子晶体是一种具有周期性的介质结构，其周期与入射光的波长在同一个数量级上，导致光子晶体能够选择性地控制光的传播和能带结构。

光子晶体研究的核心问题就是找到对特定波长的光具有禁带效应的介质结构。

光子晶体的制备方法多种多样，常见的方法有光刻、自组装、电子束曝光、溶胶凝胶法等。

其中，光刻是一种常用的光子晶体制备方法，通过光刻胶和光刻技术可以制备出具有亚微米或纳米级周期结构的光子晶体。

此外，自组装是一种基于表面张力和间距选择性的制备方法，其原理是通过在表面引入适当的分子，使得分子在溶液中能够自发地形成规则的周期结构。

光子晶体具有丰富的光学性质和应用潜力。

光子晶体材料具有宽禁带、全反射、禁止局域模式等特点，其在光学器件领域的应用广泛，如光子晶体光纤、反射镜、滤波器等。

此外，光子晶体还具有优异的波导、光学谐振腔、光波导耦合等性质，因此在光学通信、光学计算和光学信息处理方面具有巨大的潜力。

除了在光学领域的应用，光子晶体在电子学和能源领域也表现出了广阔的应用前景。

光子晶体光带隙材料具有较小的折射率和色散，可以用于制备高效的光电池、太阳能电池等光电器件。

光子晶体在传感器方面的应用也备受关注，其通过调控光的传播特性实现对气体、生物分子等物质的高灵敏检测。

光子晶体还在化学和生物学研究中发挥着重要的作用。

通过调控光子晶体的结构和材料可以制备出具有特定传感功能的纳米粒子和薄膜，用于药物传递、分子识别和催化等领域。

此外，光子晶体还可以应用于生物成像和光学探针等方面，为生物医学研究提供了新的工具。

尽管光子晶体在许多领域的应用潜力巨大，但其制备工艺和性能优化仍然面临挑战。

一方面，光子晶体制备的技术要求较高，需要精确控制材料结构和周期性；另一方面，光子晶体的应用还需要进一步研究其与其他材料的相容性和复杂环境下的表现。

光子晶体国外发展现状
光子晶体是一种具有周期性结构的光子材料，由于其具有光子禁带结构和光子导波效应，在光通信、传感和光电器件等领域具有广泛的应用潜力。

以下将介绍光子晶体在国外的发展现状。

在国外，光子晶体的研究和应用已经取得了很大的进展。

美国、日本和欧洲的一些研究机构和大学在光子晶体领域进行了深入的研究，并取得了许多重要成果。

在光通信领域，研究人员利用光子晶体的光子禁带结构和光子导波效应，开发出了一系列光子集成器件。

其中包括基于光子晶体波导的光开关、光调制器和光放大器等。

这些器件具有小尺寸、低损耗和高速度等优势，可以实现高容量和高速率的光通信系统。

在光传感领域，光子晶体具有优异的传感性能。

研究人员通过改变光子晶体的结构和材料，将光子晶体应用于气体传感、生物传感和化学传感等领域。

例如，利用光子晶体结构的反射光谱特性，可以实现对微小气体浓度变化的高灵敏度检测。

此外，光子晶体还在光子学器件、光子芯片和光子集成系统等领域得到了广泛应用。

研究人员通过光子晶体的设计和制备，可以实现复杂的光子器件和光子芯片结构，从而实现光信号的处理和控制。

总之，光子晶体在国外的发展取得了显著进展，在光通信、传感和光电器件等领域具有广泛的应用潜力。

随着技术的不断进
步和研究的深入，相信光子晶体将在未来发展中发挥更重要的作用。

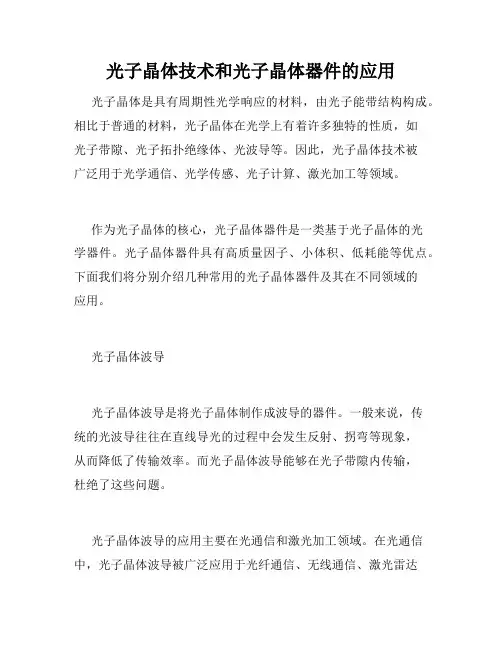

光子晶体技术和光子晶体器件的应用光子晶体是具有周期性光学响应的材料，由光子能带结构构成。

相比于普通的材料，光子晶体在光学上有着许多独特的性质，如光子带隙、光子拓扑绝缘体、光波导等。

因此，光子晶体技术被广泛用于光学通信、光学传感、光子计算、激光加工等领域。

作为光子晶体的核心，光子晶体器件是一类基于光子晶体的光学器件。

光子晶体器件具有高质量因子、小体积、低耗能等优点。

下面我们将分别介绍几种常用的光子晶体器件及其在不同领域的应用。

光子晶体波导光子晶体波导是将光子晶体制作成波导的器件。

一般来说，传统的光波导往往在直线导光的过程中会发生反射、拐弯等现象，从而降低了传输效率。

而光子晶体波导能够在光子带隙内传输，杜绝了这些问题。

光子晶体波导的应用主要在光通信和激光加工领域。

在光通信中，光子晶体波导被广泛应用于光纤通信、无线通信、激光雷达等领域，提高了通信的传输速率和单元容量。

在激光加工方面，光子晶体波导则被应用于激光机的腔内，起到滤波、增强激光功率等作用。

光子晶体超材料光子晶体超材料是利用光子晶体的频率选择性和相位调控等特点制作的超材料。

在光学上，光子晶体超材料能够呈现出各种奇特的物理现象和效应，如负折射、透射率控制、光学透镜等。

光子晶体超材料的应用则涉及到多个领域，如电磁波防护、光学成像、光子芯片等。

在电磁波防护中，光子晶体超材料被应用于隐身材料、电子屏蔽等方面，对于提高防护性能有着显著的效果。

在光学成像方面，光子晶体超材料则被应用于纳米级别的超分辨成像，如STED、PALM等技术。

光子晶体传感器光子晶体传感器利用了光子晶体的色散、吸收、散射等特性制作而成。

相比于传统的电学和机械传感器，光子晶体传感器具有更高的检测精度、更广泛的适用范围和更长的使用寿命等优点。

光子晶体传感器的应用主要在医疗、工业生产和环境监测等领域。

在医疗领域，光子晶体传感器被应用于体液成分分析、干细胞定位等方面。

在工业生产中，光子晶体传感器则被应用于自动化生产、质量检测等方面。

光子晶体与光子带隙材料光子晶体是一种具有周期性折射率分布的材料，其在光学上表现出与电子晶体在电学上相似的行为。

它具有一些特殊的光学性质，如光子带隙效应，这使得光子晶体在光子学领域中具有广泛的应用前景。

光子晶体的制备方法有许多种，其中最常见的是使用球形微粒排列成三维周期性结构。

这些微粒可以是纳米颗粒、胶体微球等。

通过控制微粒的大小、间距和排列方式，可以调控光子晶体的光学性质。

光子带隙是光子晶体最重要的特性之一。

它指的是光子晶体中某些范围内的光波无法传播的现象。

在这个范围内，材料对这些波长的光具有高度的反射率，形成了禁带，使得这些光波无法通过光子晶体。

光子带隙的大小取决于光子晶体的结构和成分，可以通过调节微粒的大小和间距来精确控制。

光子晶体通过光子带隙效应实现了对光的波长和传播方向的控制。

这使得光子晶体在光学传感、光学波导、光学谐振腔等领域有着广泛的应用。

例如，在光学传感方面，光子晶体可以通过改变环境的折射率来实现光信号的灵敏检测，具有高灵敏度和高选择性。

在光学波导方面，光子晶体可以将光束限制在一个很小的区域内传输，从而实现高效的光能量传输和信息传输。

此外，光子晶体还可以用于制造高效的发光器件、激光器、太阳能电池等，具有重要的应用价值。

除了光子晶体，光子带隙材料也是一种重要的光学材料。

光子带隙材料是指具有光子带隙的材料，它们不一定具有周期性的结构，但在特定波长范围内能够实现光的禁带效应。

光子带隙材料可以通过控制结构和成分来调整光子带隙的性质，从而实现对光的波长和传播方向的选择性控制。

光子带隙材料具有很大的应用潜力。

其中最具代表性的就是非线性光学材料。

由于光子带隙材料对光的强度和频率有着极强的依赖性，因此可以用于制造光电调制器、光开关等光学器件。

此外，光子带隙材料还可以应用于光谱学、光学信息存储、光学成像等领域。

总结起来，光子晶体和光子带隙材料都是具有特殊光学性质的材料。

它们通过光子带隙效应实现了对光波的波长和传播方向的控制，具有广泛的应用前景。

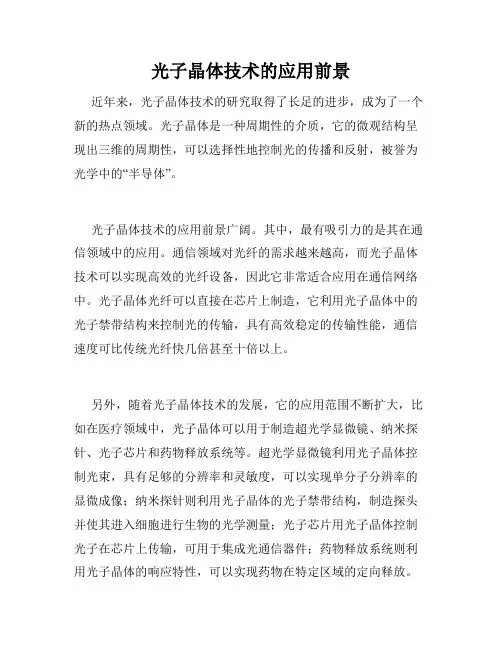

光子晶体技术的应用前景近年来，光子晶体技术的研究取得了长足的进步，成为了一个新的热点领域。

光子晶体是一种周期性的介质，它的微观结构呈现出三维的周期性，可以选择性地控制光的传播和反射，被誉为光学中的“半导体”。

光子晶体技术的应用前景广阔。

其中，最有吸引力的是其在通信领域中的应用。

通信领域对光纤的需求越来越高，而光子晶体技术可以实现高效的光纤设备，因此它非常适合应用在通信网络中。

光子晶体光纤可以直接在芯片上制造，它利用光子晶体中的光子禁带结构来控制光的传输，具有高效稳定的传输性能，通信速度可比传统光纤快几倍甚至十倍以上。

另外，随着光子晶体技术的发展，它的应用范围不断扩大，比如在医疗领域中，光子晶体可以用于制造超光学显微镜、纳米探针、光子芯片和药物释放系统等。

超光学显微镜利用光子晶体控制光束，具有足够的分辨率和灵敏度，可以实现单分子分辨率的显微成像；纳米探针则利用光子晶体的光子禁带结构，制造探头并使其进入细胞进行生物的光学测量；光子芯片用光子晶体控制光子在芯片上传输，可用于集成光通信器件；药物释放系统则利用光子晶体的响应特性，可以实现药物在特定区域的定向释放。

此外，光子晶体技术在生物传感领域也有一定的应用前景。

如今，人们越来越注重健康，因此对这方面的研究也越来越多。

光子晶体结构能够对特定环境下的，如温度、湿度等物理机理变化敏感，能够制造出具有高精度的生物物理传感器。

在生物诊断中可以用于检测蛋白质、糖类等生物分子的浓度和活性，具有非常高的检测精度和灵敏度，可以大大提高临床识别疾病的准确性。

光子晶体技术在能源领域也有应用前景。

如光催化剂的制备，通过调节光子晶体结构，可以最大限度地利用太阳光来催化光解水的过程，生成氢气，提供光催化的效率和稳定性。

光子晶体还能够发挥其他能源领域的作用，如钙钛矿太阳能电池、有机光伏器件等。

光子晶体技术的应用前景非常广阔，是未来科技发展的一项重要技术。

虽然光子晶体技术还有很多问题需要解决，如光子晶体材料制备的问题、大规模制造的难度、芯片成本的高昂等，但是这些都不能阻挡它的发展趋势。

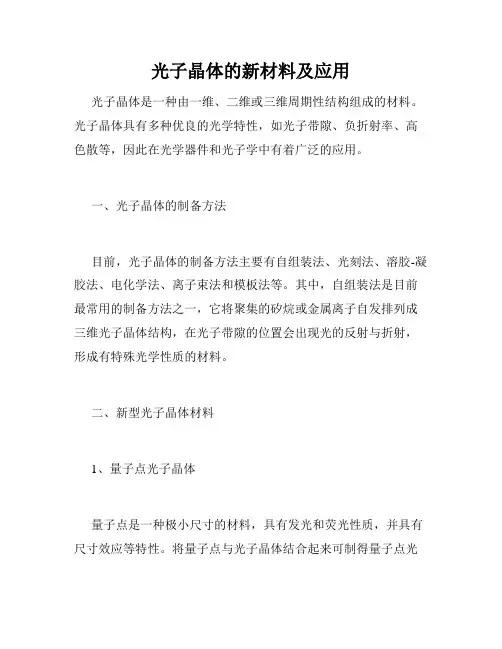

光子晶体的新材料及应用光子晶体是一种由一维、二维或三维周期性结构组成的材料。

光子晶体具有多种优良的光学特性，如光子带隙、负折射率、高色散等，因此在光学器件和光子学中有着广泛的应用。

一、光子晶体的制备方法目前，光子晶体的制备方法主要有自组装法、光刻法、溶胶-凝胶法、电化学法、离子束法和模板法等。

其中，自组装法是目前最常用的制备方法之一，它将聚集的矽烷或金属离子自发排列成三维光子晶体结构，在光子带隙的位置会出现光的反射与折射，形成有特殊光学性质的材料。

二、新型光子晶体材料1、量子点光子晶体量子点是一种极小尺寸的材料，具有发光和荧光性质，并具有尺寸效应等特性。

将量子点与光子晶体结合起来可制得量子点光子晶体材料，拥有多个光子能带隙和多重发光谱的特性，有望广泛应用于生物医学成像、信息存储、光电器件等领域。

2、纳米线光子晶体纳米线光子晶体是由一维或二维有序排列的纳米线构成的光子晶体材料，拥有很高的表面积和与光相互作用的有效面积。

纳米线光子晶体的光电性能在光传感和太阳能电池等领域有广泛应用前景。

3、金属有机骨架光子晶体金属有机骨架（MOF）是一种由金属离子和有机小分子通过共价键或配位键链接构成的材料。

研究人员发现，MOF可作为一种新型、有前途的光子晶体材料，用于气体分离、药物运载、光催化和光采集等方面。

三、光子晶体的应用光子晶体具有多种优异的光学特性，因此在各种光子学器件和光学器件中有广泛的应用，如激光、光通信、光传感、光敏器件、太阳能电池等。

以下是几个典型的应用案例：1、光子晶体光纤光子晶体光纤是一种用于光通信和制备光纤传感器的新型光学芯片，其特点是有多个光子带隙，能抑制传输波长的传输，避免光的散射和衰减，可大幅提高光纤传输信号的稳定性和精度。

2、光子晶体传感器光子晶体传感器是利用光子晶体的光学结构和生物分子的相互作用实现物质检测的传感器。

它不仅具有高灵敏度、快速响应和高可重复性的优良特性，而且可以实现对多种不同物质的高效检测。

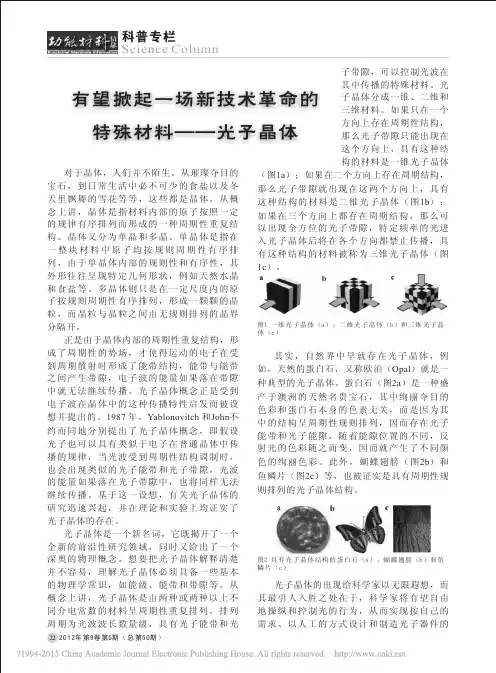

图1 一维光子晶体（a），二维光子晶体（b）和三维光子晶体（c）
