通信系统课程设计题目
- 格式:doc
- 大小:41.00 KB
- 文档页数:2
通信系统课程设计matlab题目一、教学目标本课程的教学目标是使学生掌握通信系统的基本原理和Matlab仿真方法,培养学生运用通信理论知识分析和解决实际问题的能力。
具体目标如下:1.知识目标:(1)了解通信系统的基本概念、分类和性能指标;(2)掌握模拟通信系统和数字通信系统的基本原理;(3)熟悉Matlab在通信系统仿真中的应用。
2.技能目标:(1)能够运用Matlab进行通信系统的仿真实验;(2)具备分析通信系统性能和优化通信系统参数的能力;(3)学会撰写实验报告和进行学术交流。
3.情感态度价值观目标:(1)培养学生的团队合作精神和自主学习能力;(2)增强学生对通信领域的兴趣和好奇心;(3)培养学生关注社会热点、运用所学知识解决实际问题的责任感。
二、教学内容本课程的教学内容主要包括通信系统的基本原理、Matlab仿真方法和实际应用。
具体安排如下:1.通信系统的基本原理:包括模拟通信系统和数字通信系统的基本概念、分类、性能指标和调制解调技术。
2.Matlab仿真方法:介绍Matlab在通信系统仿真中的应用,如信号处理、调制解调、信道建模等。
3.实际应用:分析通信系统在实际生活中的应用案例,如移动通信、无线通信、光纤通信等。
三、教学方法为实现教学目标,本课程将采用以下教学方法:1.讲授法:用于传授通信系统的基本原理和Matlab仿真方法;2.案例分析法:通过分析实际应用案例,使学生更好地理解通信系统的原理和应用;3.实验法:让学生动手进行通信系统仿真实验,提高学生的实际操作能力;4.讨论法:鼓励学生积极参与课堂讨论,培养学生的思维能力和团队合作精神。
四、教学资源为支持本课程的教学,我们将准备以下教学资源:1.教材:选用《通信原理》等权威教材,为学生提供系统的理论知识;2.参考书:提供《Matlab通信系统仿真》等参考书籍,帮助学生掌握Matlab仿真方法;3.多媒体资料:制作课件、教学视频等,丰富教学手段,提高教学质量;4.实验设备:配置通信系统仿真实验设备,为学生提供实践操作的机会。
通信原理课程设计学院: 信息科学与工程学院班级: 通信0903姓名:学号:指导老师:课程设计任务书课程设计题目:基于Sysyemview的PCM时分复用多路系统设计课程设计内容与要求:(1)基于Systemview软件实现;(2)实现单路话音信号的抽样、压缩、均匀量化与编码得到PCM 信号;(3)实现多路PCM信号的时分复用;(4)实现接收端的分接与译码;(5)考虑实现位同步电路;(6)观察输出信号的眼图,得出误码率-信噪比曲线;(7)分别选择不同特性信道时考察误码率-信噪比曲线。
1 .PCM实验原理脉冲编码调制是把模拟信号数字化传输的基本方法之一,它通过抽样、量化和编码,把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号,然后在信道中进行传输。
接收机将收到的数字信号经再生、译码、平滑后恢复出原始的模拟信号。
PCM系统的组成如图1-1所示。
话音信号先经过防混叠低通滤波器,得到限带信号(300Hz~3400Hz),进行脉冲抽样,变成8KHz重复频率的抽样信号(即离散的脉冲调幅PAM信号),然后将幅度连续的PAM信号用“四舍五入”办法量化为有限个幅度取值的信号,再经编码,转换成二进制码。
2 .时分复用原理时分复用就是将抽样周期分成若干个时隙,各路信号的抽样值编码按一定的顺序占用某一时隙,用一个信道传输多路数字信号,既一个物理信道分为多个逻辑信道。
在现代交换机之间往往采用数字中继传输方式,将多路信号复接为一个基群,如我国采用的E制:基群传输数率为2048Kb/s。
时分复用设备主要由复接器和分接器组成,示意图见图6,其中复接器完成时分复用功能,复接器完成解时分复用功能。
基于Systemview软件实现的一种设计时分复用实现3.仿真结果通过输入输出的时域观测窗口,我们得到仿真结果(见图11),经过PCM编码后时分复用传输再经过解时分复用PCM译码后的信号与原始语音信号对比,波形失真小,但是有一定的延迟。

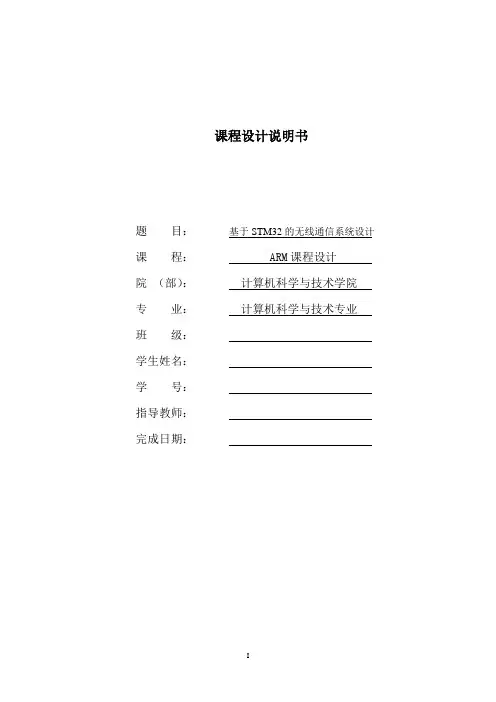

课程设计说明书题目:基于STM32的无线通信系统设计课程: ARM课程设计院(部):计算机科学与技术学院专业:计算机科学与技术专业班级:学生姓名:学号:指导教师:完成日期:目录课程设计说明书 (I)课程设计任务书 (2)1.课程设计题目 (3)2.课程设计目的 (3)3.课程设计内容 (3)3.1硬件资源 (3)3.2软件资源 (8)3.3调试环境准备与使用 (11)3.4系统设计步骤 (12)3.4.1需求分析 (12)3.4.2概要设计 (12)3.4.3详细设计 (16)3.4.4系统实现及调试 (20)3.4.5功能测试 (40)3.4.6系统评价(结果分析) (41)3.5.结论(体会) (42)3.6.参考文献 (42)课程设计指导教师评语 (43)山东建筑大学计算机科学与技术学院课程设计任务书设计题目基于STM32的无线通信系统设计指导教师班级学号已知技术参数和设计要求技术参数:基于Cortex-M3内核的奋斗STM32开发板,无线射频收发器nRF24L01P工作于2.4GHz频段,STM32和nRF24L01P之间采用SPI 接口方式,嵌入式操作系统平台采用uC/OS-II。
设计要求:用STM32开发板和nRF24L01扩展板设计一个基于uC/OS-II的无线通信系统,能够实现两个无线节点间的数据收发。
设计内容与步骤设计内容:1.编写STM32和nRF24L01P的初始化程序。
2.将uC/OS-II移植至 STM32。
3.设计简单的无线通信协议,编写无线通信任务和射频收发中断服务子程序。
设计步骤:1.uC/OS-II任务划分及概要设计,ISR的功能设计。
2.编写 STM32和nRF24L01P的初始化程序,调试STM32的片内定时器模块,编写基于nRF24L01P模块的数据收发ISR。
3.编写与移植相关的几个函数,将uC/OS-II移植至 STM32。
4.拟定通信协议,编写无线通信任务。

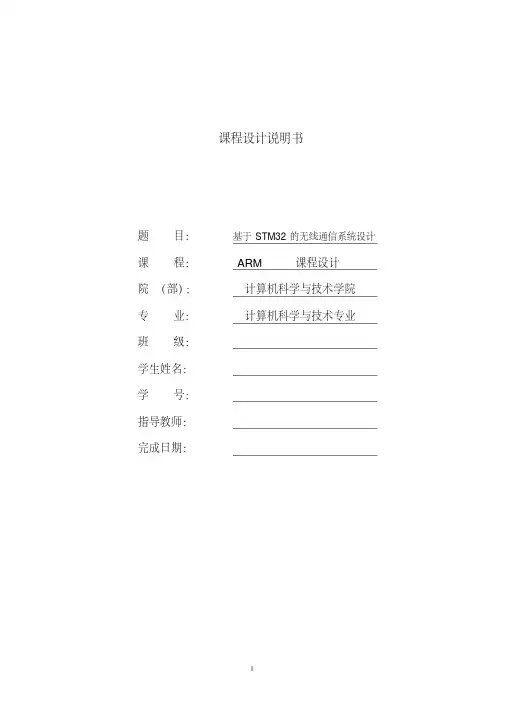

课程设计说明书题目:基于STM32的无线通信系统设计课程: ARM课程设计院(部):计算机科学与技术学院专业:计算机科学与技术专业班级:学生姓名:学号:指导教师:完成日期:目录课程设计说明书 (I)课程设计任务书 (2)1.课程设计题目 (3)2.课程设计目的 (3)3.课程设计内容 (3)3.1硬件资源 (3)3.2软件资源 (8)3.3调试环境准备与使用 (11)3.4系统设计步骤 (12)3.4.1需求分析 (12)3.4.2概要设计 (12)3.4.3详细设计 (16)3.4.4系统实现及调试 (20)3.4.5功能测试 (40)3.4.6系统评价(结果分析) (41)3.5.结论(体会) (42)3.6.参考文献 (42)课程设计指导教师评语 (43)山东建筑大学计算机科学与技术学院课程设计任务书1.课程设计题目基于STM32的无线通信系统设计2.课程设计目的《ARM课程设计》是计算机科学与技术专业的专业限定选修实践课程,是学习《嵌入式系统设计》课程后必要的实践教学环节。
通过本课程设计使学生加深理解、巩固课堂教学和平时实验内容,使学生初步具备嵌入式应用系统分析、系统设计、系统实现与测试的实际能力,强化学生的实践意识、提高动手能力,发挥学生的想象力和创新能力,从而实现课程教学目标。
提高综合运用所学知识进行系统分析、设计的能力。
加深对嵌入式软件开发流程以及项目开发步逐的认识,进一步熟悉UC/OS-II的一直与使用,进一步熟悉UCGUI的使用,提高嵌入式软件开发所必须的技能。
本课程设计主要培养学生在嵌入式系统设计方面的能力。
通过本课程的学习和实践,学生应能在嵌入式系统组成形式、构造方法、设计流程以及基于集成开发环境调试嵌入式系统的方法等方面得到锻炼,在硬件系统设计(整合)、操作系统移植、应用程序编写等方面得到全面训练。
3. 课程设计内容3.1 硬件资源基于奋斗STM32开发板,完成<基于STM32的无线通信系统设计>的设计及调试。
课程设计课程设计名称:常规双边带调幅信号的仿真与分析专业班级:学生姓名:学号:指导教师:课程设计时间:1 需求分析调制是各种通信系统的重要基础,也广泛用于广播、电视、雷达、测量仪等电子设备。
调制是使消息载体的某些特性随消息变化的过程。
调制的作用是把消息置入消息载体,便于传输或处理。
由于从消息转换过来的调制信号具有频率较低的频谱分量,这种信号在许多信道中不宜传输。
因此,在通信系统的发送端通常需要有调制过程,信号调制可以将信号的频谱搬移到任意位置,从而有利于信号的传送,并且是频谱资源得到充分利用。
调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上,同时在接受端则需要有解调过程从而还原出调制信号。
接收机就可以分离出所需的频率信号,不致相互干扰。
在振幅调制中,根据所输出已调波信号频谱分量的不同,分为普通调幅(AM)、抑制载波的双边带调幅(DSB)、抑制载波的单边带调幅(SSB)等。
AM的载波振幅随调制信号大小线性变化。
DSB是在普通调幅的基础上抑制掉不携带有用信息的载波,保留携带有用信息的两个边带。
SSB是在双边带调幅的基础上,去掉一个边带,只传输一个边带的调制方式。
不同的调制技术对应的解调方法也不尽相同。
在分析信号的调制解调过程中系统的仿真和分析是简便而重要步骤和必要的保证。
本次通信原理综合课程设计便是利用MATLAB对常规双边带调幅信号的仿真与分析。
具体要求如下:1.掌握双边带常规调幅信号的原理和实现方法。
2.用MATLAB产生一个频率为1Hz、功率为1的余弦信源,设载波频率为10Hz,A=2。
3.用MATLAB画出AM调制信号、该信号的功率谱密度、相干解调后的信号波形。
分析在AWGN信道下,仿真系统的性能。
2 概要设计2.1 幅度调制的一般模型幅度调制是用调制信号去控制高频正弦载波的幅度,使其按调制信号的规律变化的过程。
幅度调制器的一般模型如图2-1所示。
图2-1 幅度调制器的一般模型图中,为调制信号,为已调信号,为滤波器的冲激响应,则已调信号的时域和频域一般表达式分别为(2-1)(2-2)式中,为调制信号的频谱,为载波角频率。

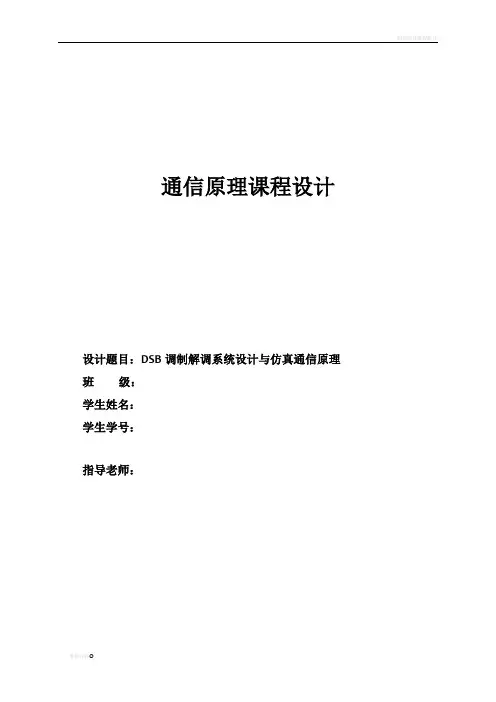

通信原理课程设计设计题目:DSB调制解调系统设计与仿真通信原理班级:学生姓名:学生学号:指导老师:目录目录 (1)引言 (2)1、课程设计目的 (2)2、课程设计要求 (2)一、DSB调制解调模型的建立 (3)1、DSB信号的模型 (3)2、DSB信号调制过程分析 (3)3、高斯白噪声信道特性分析 (5)4、DSB解调过程分析 (8)5、DSB调制解调系统抗噪声性能分析 (9)二、仿真过程 (12)三、心得体会 (15)四、参考文献 (16)引言本课程设计用于实现DSB信号的调制解调过程。
信号的调制与解调在通信系统中具有重要的作用。
调制过程是一个频谱搬移的过程,它是将低频信号的频谱搬移到载频位置。
解调是调制的逆过程,即是将已调制的信号还原成原始基带信号的过程。
信号的接收端就是通过解调来还原已调制信号从而读取发送端发送的信息。
因此信号的解调对系统的传输有效性和传输可靠性有着很大的影响。
调制与解调方式往往决定了一个通信系统的性能。
双边带DSB信号的解调采用相干解调法,这种方式被广泛应用在载波通信和短波无线电话通信中。
1、课程设计目的本课程设计是实现DSB的调制解调。
在此次课程设计中,我们将通过多方搜集资料与分析,来理解DSB调制解调的具体过程和它在MATLAB中的实现方法。
预期通过这个阶段的研习,更清晰地认识DSB的调制解调原理,同时加深对MATLAB这款通信仿真软件操作的熟练度,并在使用中去感受MATLAB的应用方式与特色。
利用自主的设计过程来锻炼自己独立思考,分析和解决问题的能力,为我们今后的自主学习研究提供具有实用性的经验。
2、课程设计要求(1)熟悉MATLAB中M文件的使用方法,掌握DSB信号的调制解调原理,以此为基础用M文件编程实现DSB信号的调制解调。
(2)绘制出SSB信号调制解调前后在时域和频域中的波形,观察两者在解调前后的变化,通过对分析结果来加强对DSB信号调制解调原理的理解。
(3)对信号分别叠加大小不同的噪声后再进行解调,绘制出解调前后信号的时域和频域波形,比较未叠加噪声时和分别叠加大小噪声时解调信号的波形有何区别,由所得结果来分析噪声对信号解调造成的影响。
通信系统仿真课程设计1. 引言通信系统是现代社会不可或缺的一部分,它在无线通信、互联网、电视、手机、卫星通信等方面都有广泛应用。
为了能够更好地理解和分析通信系统的性能,在通信工程领域中,仿真技术被广泛应用。
本课程设计将介绍通信系统仿真的相关概念、方法和工具,以及如何根据具体问题进行通信系统的仿真。
2. 通信系统仿真的目的和意义通信系统仿真是通过计算机模拟通信系统的运行和性能,以达到理解系统特性、优化设计和解决问题的目的。
它在通信工程领域有着重要的意义和广泛的应用。
通信系统仿真的目的主要有以下几点:•理解系统特性:通过仿真可以深入了解通信系统的各个组成部分,包括信源、信道、调制解调器、信道编码和解码等,从而更好地理解系统的工作原理和性能特点。
•优化设计:通过仿真可以评估不同的系统设计方案,找到最佳的参数配置和算法,从而提高系统的性能,降低成本。
•解决问题:通过仿真可以模拟通信系统在不同情况下的性能表现,从而分析和解决实际问题,比如干扰问题、误码率改善等。
3. 通信系统仿真的基本原理通信系统仿真的基本原理是模拟和计算。
通信系统仿真通常涉及到以下几个方面的模拟和计算:•信源:通过模拟产生各种类型的信号,比如正弦波、随机信号等。
•信道:通过模拟产生不同的信道特性,比如传输损耗、多路径效应、噪声等。
可以通过添加白噪声、多径信道模型等方式来模拟实际信道的特性。
•调制解调器:通过模拟调制解调过程,将数字信号转换为模拟信号或者将模拟信号转换为数字信号。
•信道编码和解码:通过模拟编码和解码过程,对信号进行编码和解码,提高抗干扰性能。
•误码分析:通过模拟接收端信号的误码情况,分析误码率和误差传播等指标。
通信系统仿真的计算过程需要使用编程语言和相关工具,比如MATLAB、Python等,以及通信系统仿真平台,比如NS-3、OPNET等。
4. 通信系统仿真的步骤通信系统仿真通常包括以下几个步骤:1.确定仿真目标:明确仿真的目标,包括仿真对象、仿真精度和仿真场景等。
课程设计任务书学生姓名:专业班级:指导教师:工作单位:题目: 通信系统课群综合训练与设计初始条件:MATLAB 软件,电脑,通信原理知识要求完成的主要任务:1、利用仿真软件(如Matlab或SystemView),或硬件实验系统平台上设计完成一个典型的通信系统2、学生要完成整个系统各环节以及整个系统的仿真,最终在接收端或者精确或者近似地再现输入(信源),计算失真度,并且分析原因。
指导教师签名:年月日系主任(或责任教师)签名:年月日目录摘要 (2)Abstract (3)1.引言 (1)1.1通信系统简介 (1)1.2 Matlab简介 (1)2.系统设计 (2)2.1通信系统原理 (2)2.2 系统整体设计 (3)3.子系统设计 (4)3.1脉冲编码调制(PCM) (4)3.1.1抽样(Samping) (4)3.1.2量化(Quantizing) (5)3.1.3编码(Coding) (6)3.2 Manchester码编解码 (6)3.2.1曼切斯特编码原理 (7)3.2.2曼切斯特解码原理 (8)3.3循环码编解码 (8)3.3.1循环码编码原理 (9)3.3.2循环码解码原理 (10)3.3.3纠错能力 (10)3.4 ASK调制与解调 (11)3.5 衰落信道 (12)4软件设计及结果分析 (12)4.1 编程工具的选择 (12)4.2 软件设计方案 (13)4.3 编码与调试 (13)4.4 运行结果及分析 (14)5心得体会 (19)参考文献 (20)附录 (20)摘要在数字通信系统中,需要将输入的数字序列映射为信号波形在信道中传输,此时信源输出数字序列,经过信号映射后成为适于信道传输的数字调制信号,并在接收端对应进行解调恢复出原始信号。
本论文主要研究了数字信号的传输的基本概念及数字信号传输的传输过程和如何用MATLAB软件仿真设计数字传输系统。
首先介绍了本课题的理论依据,包括数字通信,数字基带传输系统的组成及数字信号的传输过程。
通信系统课程设计m a t l a b(总32页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--课程设计任务书学生姓名:何思遥专业班级:通信1002班指导教师:艾青松工作单位:信息工程学院题目: 通信系统课群综合训练与设计课程设计目的:通过课程设计,使学生加强对电子电路的理解,学会对电路分析计算以及设计。
进一步提高分析解决实际问题的能力,通过完成综合设计型和创新性实验及训练,创造一个动脑动手﹑独立开展电路实验的机会,锻炼分析﹑解决电子电路问题的实际本领,实现由课本知识向实际能力的转化;加深对通信原理的理解,提高学生对现代通信系统的全面认识,增强学生的实践能力。
要求完成的主要任务:利用仿真软件(如Matlab或SystemView),或硬件实验系统平台上设计完成一个典型的通信系统。
学生要完成整个系统各环节以及整个系统的仿真,最终在接收端或者精确或者近似地再现输入(信源),计算失真度,并且分析原因。
设计要求为:模拟信源为自己构造一时间函数,数字化方式为PCM,基带码为Miller码,信道码汉明码,调制方式为ASK,信道为AWGN信道,解调方式与发送端对应。
课程设计进度安排教师签名:年月日系主任签名:年月日目录摘要.........................................................................................................................................................................Abstract (I)1设计任务 0设计目的 0课程设计要求 0课程设计任务 02 实验电路原理分析 (1)实验原理框图 (1)PCM原理 (1)基带编码Miller码 (3)信道编码Hamming码 (3)二进制幅移键控(2ASK)调制与解调原理 (3)AWGN信道噪声 (5)3 各模块的MATLAB实现 (6)信号源 (6)PCM编码 (7)Miller编码 (9)Hamming编码 (11)ASK调制 (12)加AWGN噪声 (14)ASK解调 (15)Hamming解码 (18)Miller解码 (19)PCM解码 (20)4 实验结果分析 (22)5 设计总结 (23)6 参考文献 (24)附录1 13折线压缩子函数 (25)附录2 8bitsMiller和Hamming调制解调测设函数 (26)摘要本次课程设计主要是仿真通信系统中的编码和调制过程。
通信系统建模与仿真课程设计2011 级通信工程专业1113071 班级题目基于SIMULINK的基带传输系统的仿真姓名学号指导教师2014年6月27日1任务书试建立一个基带传输模型,采用曼彻斯特码作为基带信号,发送滤波器为平方根升余弦滤波器,滚降系数为0.5,信道为加性高斯信道,接收滤波器与发送滤波器相匹配。
发送数据率为1000bps,要求观察接收信号眼图,并设计接收机采样判决部分,对比发送数据与恢复数据波形,并统计误码率。
另外,对发送信号和接收信号的功率谱进行估计。
假设接收定时恢复是理想的。
2基带系统的理论分析1.基带系统传输模型和工作原理数字基带传输系统的基本组成框图如图1 所示,它通常由脉冲形成器、发送滤波器、信道、接收滤波器、抽样判决器与码元再生器组成。
系统工作过程及各部分作用如下。
定时信号图 1 :数字基带传输系统方框图发送滤波器进一步将输入的矩形脉冲序列变换成适合信道传输的波形。
这是因为矩形波含有丰富的高频成分,若直接送入信道传输,容易产生失真。
基带传输系统的信道通常采用电缆、架空明线等。
信道既传送信号,同时又因存在噪声和频率特性不理想而对数字信号造成损害,使得接收端得到的波形与发送的波形具有较大差异。
接收滤波器是收端为了减小信道特性不理想和噪声对信号传输的影响而设置的。
其主要作用是滤除带外噪声并对已接收的波形均衡,以便抽样判决器正确判决。
抽样判决器首先对接收滤波器输出的信号在规定的时刻(由定时脉冲控制)进行抽样,获得抽样信号,然后对抽样值进行判决,以确定各码元是“1”码还是“0”码。
2.基带系统设计中的码间干扰和噪声干扰以及解决方案由图1所示,其中发送滤波器的传递函数为,冲击响应为;接收滤波器的传递函数为,冲击响应为。
从到的传输过程中,各个脉冲信号经过信道与接收滤波器后可能发生不期望的变形,从而影响接收,这中间既有码间串扰又有噪声的影响。
经过接收滤波器后的输出信号为令,并令数字基带传输系统总的冲击响应为总的频响函数为于是记抽样定时为,得到抽样值,。
兰州理工大学课程设计报告课程名称:通信系统课程设计设计名称:汉明码的编码和译码姓名:学号:班级:指导教师:起止日期:2014.4.7-2014.4.9课程设计任务书学生班级:学生姓名:学号:设计名称:汉明码的编译和译码起止日期:2012.6.11-2012.6.25 指导教师:课程设计学生日志课程设计评语表汉明码的编码和译码一、 设计目的和意义1. 学习汉明码的编码和译码;2. 学习Matlab 的相关使用,学会用Malab 解决实际问题;3. 培养自己全面、独立思考的能力。
二、 设计原理2.1汉明码编码原理一般来说,若汉明码长为n ,信息位数为k ,则监督位数r=n-k 。
若希望用r 个监督位构造出r 个监督关系式来指示一位错码的n 种可能位置,则要求21r n -≥或211rk r -≥++ (1)下面以(7,4)汉明码为例说明原理:设汉明码(n,k )中k=4,为了纠正一位错码,由式(1)可知,要求监督位数r ≥3。
若取r=3,则n=k+r=7。
我们用6543210a a a a a a a 来表示这7个码元,用123s s s 的值表示3个监督关系式中的校正子,则123s s s 的值与错误码元位置的对应关系可以规定如表1所列。
表1 校正子和错码位置的关系则由表1可得监督关系式: 16542s a a a a =⊕⊕⊕()226531s a a a a =⊕⊕⊕ ()3 36430s a a a a =⊕⊕⊕()4 在发送端编码时,信息位6543a a a a 的值决定于输入信号,因此它们是随机的。
监督位2a 、1a、a 应根据信息位的取值按监督关系来确定,即监督位应使式(2)~式(4)中1s、2s 、3s 的值为0(表示编成的码组中应无错码)654265316430000a a a a a a a a a a a a ⊕⊕⊕=⎧⎪⊕⊕⊕=⎨⎪⊕⊕⊕=⎩ (5)式(5)经过移项运算,接触监督位265416530643a a a a a a a a a a a a=⊕⊕⎧⎪=⊕⊕⎨⎪=⊕⊕⎩ (6)式(5)其等价形式为:6543210111010001101010010110010a a a a a a a ⎡⎤⎢⎥⎢⎥⎢⎥⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎢⎥⎢⎥⎢⎥⎣⎦(7)式(6)还可以简记为0T T H A •=或0TA H •= (8)其中111010011010101011001H ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦[]6543210A a a a a a a a =[]0000=111011011011P ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦100010001r I ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦ 所以有[]r H PI = (9)式(6)等价于[][][]21065436543111110101011a a a a a a a a a a a Q⎡⎤⎢⎥⎢⎥==⎢⎥⎢⎥⎣⎦(10)其中Q 为P 的转置,即T Q P = (11)式(10)表示,信息位给定后,用信息位的行矩阵乘矩阵Q 就产生出监督位。
通信系统介绍课程设计一、教学目标本课程的目标是让学生了解和掌握通信系统的基本概念、原理和应用。
通过本课程的学习,学生应能理解通信系统的基本组成、工作原理和关键技术,掌握通信系统的性能评估方法,了解通信系统的最新发展动态。
1.掌握通信系统的基本组成和分类。
2.理解模拟通信系统和数字通信系统的原理和特点。
3.掌握通信系统的性能评估方法。
4.了解通信系统的最新发展动态。
5.能够分析简单的通信系统问题。
6.能够进行通信系统的性能评估。
7.能够阅读和理解通信系统的相关英文资料。
情感态度价值观目标:1.培养学生对通信系统的兴趣和好奇心。
2.培养学生遵守纪律、团队协作的精神。
3.培养学生关注通信技术在社会中的应用,提高学生的社会责任感。
二、教学内容本课程的教学内容主要包括通信系统的基本概念、原理和应用。
具体包括以下几个方面:1.通信系统的基本组成和分类:通信系统的基本组成,如发射器、信道、接收器等,以及通信系统的分类,如模拟通信系统和数字通信系统。
2.模拟通信系统:模拟通信系统的原理和特点,如调幅、调频、调相等,以及模拟通信系统的性能评估。
3.数字通信系统:数字通信系统的原理和特点,如数字调制、信道编码、误码纠正等,以及数字通信系统的性能评估。
4.通信系统的最新发展动态:如5G通信技术、物联网等。
三、教学方法本课程的教学方法主要包括讲授法、讨论法、案例分析法、实验法等。
通过多样化的教学方法,激发学生的学习兴趣和主动性。
1.讲授法:用于向学生传授通信系统的基本概念、原理和知识点。
2.讨论法:用于引导学生主动思考、提出问题和解决问题,培养学生的团队协作能力。
3.案例分析法:通过分析实际案例,使学生更好地理解和掌握通信系统的原理和应用。
4.实验法:通过实验操作,使学生更深入地了解通信系统的原理和性能。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料、实验设备等。
1.教材:选用权威、实用的教材,如《通信原理》等。
武汉理工大学《数字通信系统课程设计》课程设计任务书学生姓名:吕义斌专业班级:电信1102班指导教师:吴巍工作单位:信息工程学院题目:△M通信系统设计初始条件:具备通信课程的理论知识;具备模拟与数字电路基本电路的设计能力;掌握通信电路的设计知识,掌握通信电路的基本调试方法;自选相关电子器件;可以使用实验室仪器调试。
要求完成的主要任务:(包括课程设计工作量及其技术要求,以及说明书撰写等具体要求)1、△M码速率128KB,有线通信,语音信号无明显失真;2、对系统各个组成部分与模块进行设计,包括△M编译码电路,同步脉冲序列,低通滤波器等;3、对△M斜线、临界过载等进行误差分析,设计相应电路以检测上述现象;4、进行系统仿真,调试并完成符合要求的课程设计书。
时间安排:二十二周一周,其中3天硬件设计,2天硬件调试指导教师签名:年月日系主任(或责任教师)签名:年月日目录摘要 (3)1.增量调制原理 (4)2.增量调制的过载特性与编码的动态范围 (5)2.1 增量调制系统的量化误差 (5)2.2 过载特性 (6)2.3 动态范围 (7)3.增量调制的抗噪性能 (9)3.1 量化信噪比 (9)3.2 误码信噪比 (10)4. 增量调制系统模块电路设计分析 (10)4.1 加法器电路与限幅放大电路 (11)4.2 极性变换电路、积分器和射随器电路 (12)4.3 抽样脉冲发生器电路与定时判决器 (13)4.4 低通滤波器 (13)4.5 总体电路设计 (14)5.电路仿真及信号波形测量 (15)6. 实物制作 (17)7. 课程设计实践心得体会 (18)附录1. (19)附录2. (20)参考文献 (21)摘要增量调制简称,它是继PCM之后出现的又一种模拟信号数字化方法。
最早是由法国工程师De Loraine于1946年提出来的,其目的在于简化模拟信号的数字化方法。
在以后的三十多年间有了很大发展,特别是在军事和工业部门的专用通信网和卫星通信中得到广泛应用,不仅如此,近年来在高速超大规模集成电路中已被用作A/D转换器。
通信系统仿真课程设计一、课程设计概述通信系统仿真课程设计是通信工程专业的重要课程之一,旨在通过实践操作,让学生掌握通信系统仿真的基本原理、方法和技能。
本课程设计涉及到多个学科领域,如数字信号处理、模拟电路设计、通信原理等。
二、课程设计目标1.了解通信系统仿真的基本原理和方法;2.掌握Matlab软件的使用;3.熟悉数字信号处理和模拟电路设计;4.能够运用所学知识,完成一个简单的通信系统仿真实验。
三、课程设计内容1.数字信号处理(1)采样定理(2)离散傅里叶变换(3)数字滤波器设计2.模拟电路设计(1)放大器电路(2)滤波器电路(3)混频器电路3.通信原理(1)调制与解调技术(2)误码率分析(3)传输链路建立与维护4.Matlab软件使用(1)Matlab基础语法(2)Matlab图像绘制(3)Matlab数据处理与分析四、课程设计步骤1.确定仿真系统的需求和设计目标;2.搜集相关资料,了解仿真系统的基本原理和方法;3.进行仿真系统的设计和实现,包括数字信号处理、模拟电路设计、通信原理等方面;4.对仿真结果进行分析和评估,得出结论;5.撰写课程设计报告。
五、课程设计案例以一个简单的调制解调系统为例,介绍通信系统仿真课程设计的具体步骤。
1.需求分析设计一个基于QPSK调制解调技术的通信系统,要求实现以下功能:(1)产生随机比特序列并进行QPSK调制;(2)添加高斯白噪声并计算误码率;(3)对接收信号进行QPSK解调,并恢复原始比特序列。
2.搜集资料了解QPSK调制解调技术的基本原理和方法,学习Matlab软件的使用方法。
3.系统设计(1)产生随机比特序列并进行QPSK调制利用Matlab软件生成随机比特序列,并将其转换为QPSK符号。
通过画图工具绘制星座图,观察符号分布情况。
(2)添加高斯白噪声并计算误码率在发送信号中添加高斯白噪声,模拟信道的干扰。
通过误码率分析工具计算误码率。
(3)对接收信号进行QPSK解调,并恢复原始比特序列利用Matlab软件对接收信号进行QPSK解调,得到恢复后的比特序列。
成绩评定表学生姓名田刚林班级学号1003030426 专业电子信息工程课程设计题目TDMA系统仿真评语组长签字:成绩日期年月日课程设计任务书学院信息科学与工程专业电子信息工程学生姓名田刚林班级学号 1003030426课程设计题目TDMA系统仿真实践教学要求与任务:利用MATLAB/Simulink进行编程和仿真,仿真的内容可以是关于信源、信源编码、模拟调制、数字调制、多元调制、差错控制、多址技术、信道仿真及具体通信电路的仿真实现。
也可以用MATLAB编程对通信的某一具体环节进行仿真。
工作计划与进度安排:2013年 03月04 日选题目查阅资料2013年 03月05 日编写软件源程序或建立仿真模块图2013年 03月06 日调试程序或仿真模型2013年 03月07 日性能分析及验收2013年 03月10 日撰写课程设计报告、答辩指导教师:年月日专业负责人:年月日学院教学副院长:年月日摘要MATLAB的出现使“信号与系统”课程的计算机辅助教学更为便捷。
本文详细论述了使用MATLAB工具将“信号与系统”中复杂的理论计算和绘图等抽象问题通过编程变得简单而直观。
MATLAB的运用大大改善了“信号与系统”的教学方法和手段,丰富了教学内容,取得了良好的教学效果,对于教学水平的提高十分有益。
电通信中,在相同的时间、空间和频域内,不同的信号可以与各自的对象进行信息交换,依靠的是多址技术.时分多址(TDMA)是一种利用时隙分离,在相同的频域内传输多路信号的多址技术.本文利用Matlab/Simulink对TDMA技术进行了仿真研究,仿真结果证明了仿真模型的正确性.对通信原理中多址技术的学习有一定的指导作用,同时可以为通信建模仿真提供一定的参考关键词:MATLAB TDMA Simulink 通信仿真I目录1 课程设计目的 (1)2 课程设计要求 (1)3 相关知识 (1)4 课程设计分析 (5)5 仿真 (13)6结果分析 (15)7 参考文献 (16)IIIIITDMA系统仿真程序设计1.课程设计目的(1)加深对TDMA系统基本理论知识的理解。
武 夷 学 院课程设计报告数学与计算机学院课程名称: 通信原理设计题目: 脉冲编码调制(PCM )系统设计与仿真学生班级: 通信工程一班 学生姓名: 指导教师:完成日期:2013-12-13摘要PCM是脉冲编码调制的简称,是现代语音通信中数字化的重要编码方式。
本课程设计利用MATLAB集成环境,对信号进行PCM编码调制,建立13折线A律PCM编码器模型,进一步绘制出对信号进行脉冲编码调制时域波形图,根据运行结果和波形分析PCM编码调制,加强对这部分内容的理解并了解如何运用于语音传输,光纤传输等领域在课程设计中,系统开发平台为Windows 2000,使用工具软件为MATLAB 7.1。
本课程设计主要目的是在信号传输过程中,运用A律PCM译码实现数字信号到模拟信号的转换。
该设计运用MATLAB的M文件来编写程序,根据经过抽样、量化、编码后收到的码组(极性码除外),使用A律译码产生相应的控制脉冲,从而输出一个与发信端抽样值接近的脉冲,通过计算,得出理论值与实际值近似,成功达到了设计效果。
在该平台运行程序完成了对脉冲编码调制以及对结果的观察。
通过该课程设计,达到了对信号进行PCM编码的目的。
2课程设计项目研究报告目录第一章项目简介 (4)1.1 项目开发 (4)1.2 开发人员 (4)1.3指导老师 (4)第二章项目研究意义 (4)2.1课程设计目的 (4)2.2课程设计要求 (4)第三章采用的技术 (5)3.1脉冲编码调制 (5)3.2 PCM编码原理 (6)3.3文本输入法简介 (10)3.4系统功能简介 (11)第四章课程设计进度表 (12)第五章课程设计任务分配表 (12)第六章达到的效果 (13)6.1仿真波形 (13)6.3序输入与输出结果 (15)6.4输出结果分析 (15)第七章源程序的运行与解释 (15)第八章设计过程中解决问题 (16)第九章心得体会 (17)第十章参考文献 (18)3第一章项目简介1.1 项目名称脉冲编码调制(PCM)系统设计与仿真1.2 开发人员11通信工程一班韦观琴张惠灵1.3指导老师王小文第二章项目研究的意义2.1课程设计概述该课程设计的目的是让我们进一步学习PCM编译码器原理;在通信系统仿真软件MATLAB平台上,采用M文件设计A律PCM码译码器。
通信系统仿真课程设计(2016)
湘潭大学姚志强
一、题目(起评分)
1、基带调制与信道编码仿真;(中)
设计软件:MATLAB M/Simulink
基本要求:搭建框中的系统,要求能完美恢复发送信号。
2、基带匹配滤波器的设计与分析(中)
基本内容:利用Matlab 的simulink产生随机数据,经过BPSK数字调制和升余弦滚降滤波器,送入高斯白噪声信道;在接收端经过匹配滤波器和BPSK数字解调,与信源数据进行误码率统计;分析滚降系数和误码率的关系。
基本要求:1)信源为二进制随机数据;
2)在高斯白噪声信道中设置信噪比(- 5~10dB);;
3)滚降滤波器参数:过采样率=8;滚降系数(0.2~0.7);群延时=4;
滤波器增益归一化;
4)得到滚降系数与误码率、信噪比的多组性能曲线;
3、高斯信道下卷积编码的误码率分析(良)
基本内容:利用Matlab 的simulink产生随机数据,经过卷积编码和16QAM数字调制,送入高斯白噪声信道;在接收端使用16QAM解调数据和卷积解码后,与信源数据进行误码率统计;分析误码率与信噪比的关系。
基本要求:1)信源为二进制随机数据;
2)在高斯白噪声信道中设置信噪比(- 5~10dB);;
3)卷积码网格结构为:poly2trellis(7, [171 133]);解码采用维特比硬判决译码;
4)得到误码率和信噪比的性能曲线;
4. 无线传感网自由竞争MAC协议仿真(优)
基本内容:熟悉CSMA、ALOHA或者CSMA/CA协议,采用Matlab 或者C 语言编写程序,对其中一种自由竞争接入协议在随机布点、不同节点数、不同覆盖范围和不同退避机制等条件下进行网络性能分析。
基本要求:1)节点数为10-100个以10个递增数量;
2)网络面积为10*10(单位平方),覆盖范围从1-20递增;
1.画出网络容量与各参数的变化曲线来分析网络参数对性能的影
响;
、
、]
计要求:配置并生成一个小区的基站;或者设计一个移动通信系统业务量统计模型或者其他;
设计软件:深圳讯方的移动通信仿真软件;
要求
1、每人1题,独立完成,不同的高分,相同的低分;
2、操作分30%(包括修改程序),实验报告占30%,答辩40%(每人回答三
个原理问题);
日程
第1天:布置题目开始设计,开始查阅文献;
第2天:确定题目,班长发邮件统计;
第3/4天:方案设计;
第5-8天:软硬件设计;
第9-10天:总结撰写报告和答辩验收;
全程要求在实验室完成设计(每日签到),结果检查和答辩验收只有2次机会,超过时间没有达到要求按不及格处理,下学年重修。
