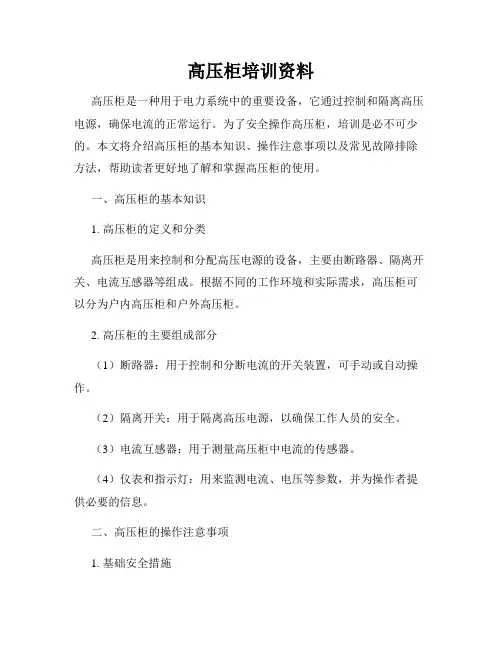

高压柜培训资料高压柜是一种用于电力系统中的重要设备，它通过控制和隔离高压电源，确保电流的正常运行。
为了安全操作高压柜，培训是必不可少的。
本文将介绍高压柜的基本知识、操作注意事项以及常见故障排除方法，帮助读者更好地了解和掌握高压柜的使用。
一、高压柜的基本知识1. 高压柜的定义和分类高压柜是用来控制和分配高压电源的设备，主要由断路器、隔离开关、电流互感器等组成。
根据不同的工作环境和实际需求，高压柜可以分为户内高压柜和户外高压柜。
2. 高压柜的主要组成部分（1）断路器：用于控制和分断电流的开关装置，可手动或自动操作。
（2）隔离开关：用于隔离高压电源，以确保工作人员的安全。
（3）电流互感器：用于测量高压柜中电流的传感器。
（4）仪表和指示灯：用来监测电流、电压等参数，并为操作者提供必要的信息。
二、高压柜的操作注意事项1. 基础安全措施在接触高压柜之前，必须确保自身安全。
正确佩戴绝缘手套、工作服和绝缘鞋，以防止电击事故的发生。
遵循操作规程，严禁违反操作顺序和规定操作高压柜。
2. 操作步骤（1）检查高压柜的运行状态和各部件是否完好，确保没有异常情况。
（2）按照操作规程，依次打开或关闭高压柜的断路器和隔离开关。
（3）使用仪表和指示灯监测电流、电压等参数，确保高压柜正常运行。
3. 故障排除方法（1）对于高压柜出现的故障，首先要判断故障的原因，然后按照操作手册中的故障排除方法进行维修。
（2）严禁在高压柜工作过程中进行私自维修，必须由专业人员进行处理。
三、高压柜的常见故障排除方法1. 高压柜无法通电（1）检查高压柜的总开关是否正常闭合，若不正常则检查开关本身是否损坏或有杂质。
（2）检查高压柜的熔断器是否熔断，如有熔断则更换新的熔断器。
（3）检查高压柜的电源插座是否通电，如无通电则检查电源线路是否正常。
2. 高压柜过载保护装置动作（1）检查高压柜内的负载是否超过额定电流，如超过则减少负载。
（2）检查高压柜的过载保护装置是否工作正常，如不正常则更换新的过载保护装置。
10KV 高压开关柜基础知识1.高压熔断器：用于最简单的短路保护电器,当电路或电路中的设备过载或发生故障,其所在电路的电流超过规定值并经一定时间后,高压熔断器熔件发热而熔断；2.高压隔离开关：用于保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作；3.高压断路器：用于切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行；4.高压电流互感器：用于将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置用；5.高压电压互感器：把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用；6.零序电流互感器：用于通过电流互感器检测被保护系统的一次侧三相电流的矢量和；7.氧化锌避雷器：用于由限制过电压以保护电气设备；8.高压接地开关：用于在检修开关柜时放电;防止误操作送电；9.综合保护装置：用于接收各类输入的信号与键盘设置以及显示屏显示共同参入控制从而执行保护动作；10.高压柜仪表室：用于直观反应设备目前运行状态以及各参数变化情况。
主要技术参数：1.10KV母排、熔断器额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；4.操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；5.各类测量仪表测量范围以及模拟量数据装换区间；6.柜体防护等级及符合的国家标准编号。
常规保护：1.限时速断保护；2.电流速断保护；3.过电流保护；4.过负荷保护；5.低电压保护；6.单相接地电流保护；7.温度保护；8.机械五防保护基本倒闸操作：1.远程分开断路器；2.就地确认相应断路器状态；3.在智能操控装置上确认控制状态在0位、控制模式由自动切换到手动、由远程切换到就地；4.分开控制柜控制电源与蓄能电源；5.利用操作手柄逆时针退出断路器小车至实验位；6.合上接地倒闸、断开所有仪表电源以及装置电源；7.悬挂断电标示牌防止误送电。
高压开关柜的基本知识一、高压开关柜概述1.基本概念⑴.开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-1⑸.母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
⑵.开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。
实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
⑶.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
⑷.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。
⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）1.KYN户内交流金属铠装移开式开关设备(以下简称手车式柜)是根据《3-35KV交流金属封闭开关设备》按IEC298《交流金属封闭开关设备和控制设备》标准设计制造,同时也能满足水电部提出的高压开关柜应具有"五防"功能的要求.2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备中一部分,可与KYN-(F-C)户内铠装双层移开式交流金属封闭开关设备配套使用,构成组合式配电装置.本开关柜是一种双层铠装F-C柜,一面开关柜可容纳两台F-C手车,相当于两面单层柜的功能,而占地面积同一面单层柜差不多.为用户节省大量的占地面积及设备投资.本产品选用的真空接触器是专门为双层柜结构计的,具有结构简单,体积小,造型美观,绝缘水平高,寿命长等优点,有电保持和机械锁扣两种结构.3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备,柜体为铠装式结构,采用中置式布置,分为断路室,主母线室,电缆室和继电器仪表室,为使柜体具有承受内部故障电弧的能力,除继电器室外,各功能隔室均设有排气通道和汇压窗,一次触头为捆绑式圆触头.开关高备可按用户要求,采用前维护型结构,使设备可以靠墙安装或背靠背安装.开关设备内装有安全可靠的联锁装置,完全满足"五防"闭锁要求.a,断路器手车在推进或拉出过程中,无法合闸;b,断路器手车只有在试验位置或工作位置时,才能进行合,分操作而且在断路器合闸合,手车无法从工作位置拉出;c,仅当接地开关处在分闸位置时,断路器手车才能从试验位置移至工作位置;仅当断路器手车处于试验位置或柜外时,接地开关才能进行分,合闸操作;d,接地开关处于分闸位置时,后门无法打开;e,手车在工作位置时,二次插头被锁定,不能被拨除.断路器室底盘架两侧除设有供手车运动的固定导轨外,为便于对断路器进行观测与检查,在固定导轨两侧专门设有可抽出的延伸导轨,当断路器分闸后,可将两根延伸导轨拉至柜外,这样手车即可从柜内直接移至柜外的延伸导轨上.。
高压开关柜得基本知识一、高压开关柜概述1、基本概念⑴、开关柜(又称成套配电装置):它就是以断路器为主得电气设备;就是指生产厂家根据电气一次主接线图得要求,将有关得高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等装配在封闭得或敞开得金属柜体内,作为电力系统中接受与分配电能得装置。
⑵、高压开关设备:主要用于发电、输电、配电与电能转换得高压开关以及与控制、测量、保护装置、电气联结(母线)、外壳、支持件等组成得总称。
⑶、开关柜防误要求中得“五防”:防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷、防护等级:外壳、隔板及其她部分防止人体接近带电部分与触及运动部件以及防止外部物体侵入内部设备得保护程度。
表11⑸、母排位置相序对应关系:表122、开关柜得主要特点⑴、有一、二次方案,这就是开关柜具体得功能标志,包括电能汇集、分配、计量与保护功能电气线路。
一个开关柜有一个确定得主回路(一次回路)方案与一个辅助回路(二次回路)方案,当一个开关柜得主方案不能实现时可以用几个单元方案来组合而成。
⑵、开关柜具有一定得操作程序,机械或电气得联锁保证操作程序得正确。
实践证明: 无“五防”功能或“五防功能不全”就是造成电力事故得主要原因。
⑶、具有接地得金属外壳,其外壳有支承与防护作用、因此要求它应具有足够得机械强度与刚度,保证装置得稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分与触及运动部件,防止外界因素对内部设施得影响;以及防止设备受到意外得冲击。
⑷、具有抑制内部故障得功能, “内部故障”就是指开关柜内部电弧短路引起得故障,一旦发生内部故障,要求把电弧故障限制在隔室以内。
⑸、泄压装置:金属封闭式开关柜都有泄压装置,如:手车室、母线室、电缆室,当断路器或主母线、电缆室内发生内部故障电弧时,伴随电弧得出现,开关柜内部气压上升,达到一定得压力时,泄压装置得压力释放金属板将自动打开,释放压力与排泄气体,以确保操作人员与开关柜安全。

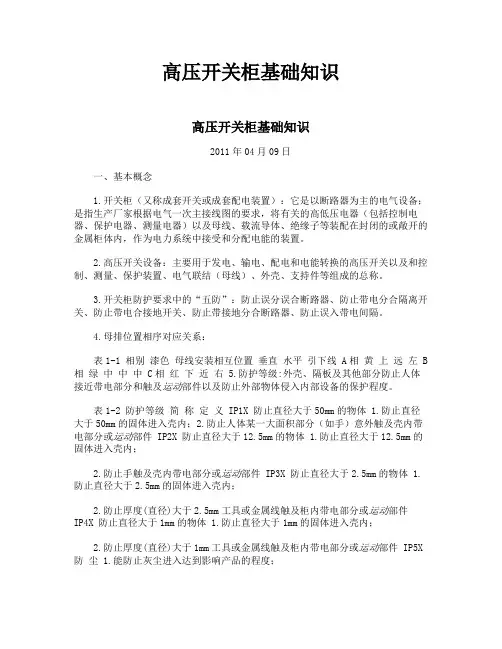

高压开关柜基础知识高压开关柜基础知识2011年04月09日一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1 相别漆色母线安装相互位置垂直水平引下线 A相黄上远左 B 相绿中中中 C相红下近右 5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2 防护等级简称定义 IP1X 防止直径大于50mm的物体 1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件 IP2X 防止直径大于12.5mm的物体 1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件 IP3X 防止直径大于2.5mm的物体 1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体 1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件 IP5X 防尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件 IP6X 尘密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

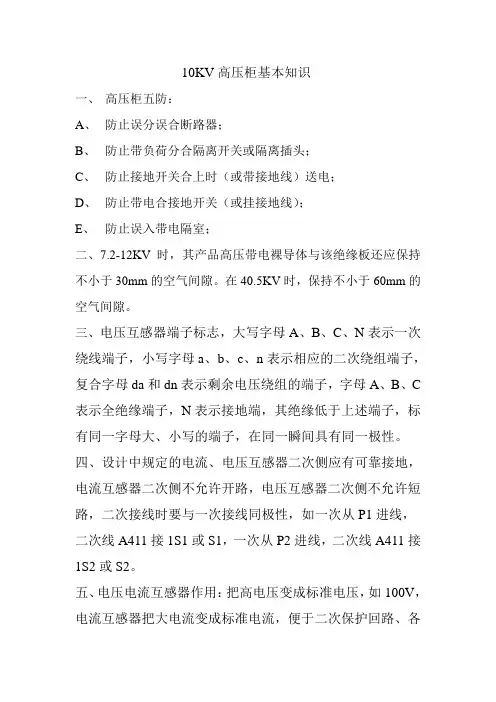

10KV高压柜基本知识一、高压柜五防：A、防止误分误合断路器；B、防止带负荷分合隔离开关或隔离插头；C、防止接地开关合上时（或带接地线）送电；D、防止带电合接地开关（或挂接地线）；E、防止误入带电隔室；二、7.2-12KV时，其产品高压带电裸导体与该绝缘板还应保持不小于30mm的空气间隙。
在40.5KV时，保持不小于60mm的空气间隙。
三、电压互感器端子标志，大写字母A、B、C、N表示一次绕线端子，小写字母a、b、c、n表示相应的二次绕组端子，复合字母da和dn表示剩余电压绕组的端子，字母A、B、C 表示全绝缘端子，N表示接地端，其绝缘低于上述端子，标有同一字母大、小写的端子，在同一瞬间具有同一极性。
四、设计中规定的电流、电压互感器二次侧应有可靠接地，电流互感器二次侧不允许开路，电压互感器二次侧不允许短路，二次接线时要与一次接线同极性，如一次从P1进线，二次线A411接1S1或S1，一次从P2进线，二次线A411接1S2或S2。
五、电压电流互感器作用：把高电压变成标准电压，如100V，电流互感器把大电流变成标准电流，便于二次保护回路、各种二次表计回路的标准化，通用化。
六、对有机绝缘的元件和充气隔室，现场只耐受80％的工频试验电压值，如果现场试验代替出厂试验，则应施加主值的工频试验电压。
七、一次电压互感器经消谐电阻接地的，消谐电阻距边界≥20mm.八、计量电压电流互感器安装，从进线方向看，电流互感器应安装在电压互感器上面或前面。
九、电压电流互感器准确等级有0.2、0.5 、10P20、5P10等，0.2级用作计量，0.5级用作测量，10P20用作保护。
十、电压互感器一次接线有两种，△接法和Y接法，△接法一次不须接地，Y接法一次有两种方式接地：A：一次封星直接接地。
B：一次封星经消谐电阻接地。
十一、二次电压互感器接线有三种：A;△形接法，常用于两只电压互感器计量接线，B相必须接地。
B:Y形接法，应用于各种用途，小n必须串接在一起并接地。
高压柜培训资料一、高压柜概述高压柜是一种用于承载高压电力设备的密封式金属外壳。
它具有隔离和保护电力设备的作用，以确保电力系统的运行安全。
高压柜广泛应用于发电厂、变电站、工业企业等场所，是电力系统中不可或缺的重要组成部分。
二、高压柜的安全性能高压柜作为承载高压设备的外壳，其安全性能至关重要。
以下是高压柜的几个主要安全要求：1. 绝缘性能：高压柜应具有良好的绝缘性能，以防止电气事故的发生。
2. 密封性能：高压柜应具有良好的密封性能，以确保内部高压设备的安全运行。
3. 防爆性能：高压柜的外壳应具备防爆功能，以防止外界环境中的爆炸物质对内部设备的影响。
4. 防雷击性能：高压柜应具备良好的防雷击能力，以保护内部设备免受雷电侵害。
5. 排气性能：高压柜内部应具备良好的排气装置，及时排除由于设备工作产生的热气和湿气。
三、高压柜的分类和特点高压柜根据其用途和结构可分为不同类型，每种类型具有独特的特点和适用范围。
1. 固定式高压柜：安装在场所固定位置，适用于发电厂、配电室等固定场所。
2. 可移动式高压柜：具有轮子和可调位置的支架，便于移动和调整位置，适用于需要频繁变动设备布局的场所。
3. 防爆高压柜：采用特殊材料和结构设计，具有防爆功能，适用于易燃易爆场所。
4. 隔爆高压柜：采用特殊材料和结构设计，具有隔爆功能，适用于高温高压场所。
5. 隔音高压柜：采用吸音材料和结构设计，具有良好的隔音效果，适用于噪音敏感场所。
四、高压柜的维护和保养为确保高压柜的正常运行和延长使用寿命，需要进行定期的维护和保养工作。
以下是几个重要的维护和保养要点：1. 清洁：定期清洁高压柜内部和外部的灰尘和污垢，保持通风良好。
2. 聚焦：检查高压柜内部设备的连接和固定情况，确保安全可靠。
3. 绝缘检测：对高压柜的绝缘性能进行定期检测，及时发现和处理绝缘故障。
4. 密封检测：检查高压柜的密封性能，确保其能够有效防止湿气和导电物质的侵入。
5. 通风检测：检查高压柜内部的排气装置是否正常工作，排除异常情况。
高压开关柜基本知识第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1母线安装相互位置相别漆色垂直水平引下线A相黄上远左B相绿中中中C相红下近右5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2防护等级简称定义IP1X 防止直径大于50mm的物体1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件IP2X 防止直径大于12.5mm的物体1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件IP3X 防止直径大于2.5mm的物体1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件IP5X 防尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件IP6X 尘密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
落地式高压柜基础知识讲解
一、高压开关柜的分类
1、按开关柜的主接线形式，可分为桥式接线开关柜、单母线开关柜、双母线开关柜、单母线分段开关柜、双母线带旁路母线开关柜和单母线分段带旁路母线开关柜。
2、按断路器的安装方式，可分为固定式开关柜和移开式（手车式）开关柜。
3、按柜体结构，可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜以及金属封闭箱式固定开关柜。
4、按断路器手车安装位置的方式，可分为落地式开关柜和中置式开关柜。
5、按开关柜内部绝缘介质的不同，可分为空气绝缘开关柜和SF6气体绝缘开关柜。
二、高压开关柜的技术参数
主要技术参数有：
1、额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；
2、断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；
3、接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；
4、操动机构分合闸线圈额定电压、直流电阻、功率，储能电机
额定电压、功率；
5、柜体防护等级及符合的国家标准编号。
加绝缘防护措施。
3.环境湿度: 日平均值不大于95%，月平均值不大于90%。
4.地震烈度: 不超过8度。
5.其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
第二章高压开关柜组成及分类一、开关柜的组成；开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
★ .柜体的材料: 1).冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3).不锈钢板(不导磁性).4).铝板((不导磁性).★.柜体的功能单元：1).主母线室(一般主母线布置按“品”字形或“1”字形两种结构2).断路器室3).电缆室4).继电器和仪表室5).柜顶小母线室6).二次端子室★.柜内电器元件：1. 柜内常用一次电器元件（主回路设备）常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2.柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备:1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等等。
二、高压开关柜分类:1.按断路器安装方式分为移开式（手车式）和固定式（1）.移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。
（2）.固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A 等。
2.按安装地点分为户内和户外（1）.用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜；（2）.用于户外(用W表示);表示可以在户外安装使用，如: XLW等开关柜。
3.按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类（1）.金属封闭铠装式开关柜（用字母K来表示）主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。
如KYN28A-12型高压开关柜。
（2）.金属封闭间隔式开关柜（用字母J来表示）与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
如JYN2-12型高压开关柜。
（3）.金属封闭箱式开关柜（用字母X来表示）开关柜外壳为金属封闭式的开关设备。
如XGN2-12型高压开关柜。
（4）.敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。
如GG-1A(F)型高压开关柜第三章常见高压开关柜产品一、产品KYN28A-12KYN28A-12型户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。
实行控制、保护、实时监控和测量之用。
有完善的五防功能,配用浙开VS1(ZN63A-12)真空断路器，也可配由ABB公司生产的VD4真空断路器、由上海富士电机开关有限分司生产的HS型(ZN82-12) 真空断路器、中外合资厦门华电开关有限分司生产的VEP型（ZN96-12）真空断路器，目前在12KV市场上使用量很大。
1.型号含义KYN28A-12-□---□铠装柜环境特征号移开式一次方案号设计序号户内2.柜体外形尺寸:( 标准架空进出线方案; 电缆进出线方案)*电缆进出线及联络柜标准方案: 宽800(1000)×深1500×高2300*架空进出线标准方案: 宽800(1000)×深1660×高2300注: 1.GZS1+电缆进出线及联络柜标准方案: 宽650×深1500×高2300; 相间距为150mm; GZS1柜柜宽为800的相间距为210mm; 柜宽为1000 的相间距为275mm;3.产品结构外形: 图3-1--------------打开后封板和前下门.★.注意:下避雷器手车和中(下)PT手车可以在母线运行时直接拉出柜外.二、产品XGN37-12XGN37－12箱型固定式金属封闭开关设备,是用于3~10kV三相交流50Hz作为单母线和单母线分段系统接受与分配电能的装置，特别适用于频繁操作的场所。
主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电,送电及大型电动机的起动等.实行控制、保护、实时监控和测量。
柜体为全组装式结构,有完善的五防功能,配用固定式ZN63A-12(VS1)真空断路器或ABB公司生产的固定式VD4真空断路器。
上隔离用GN30-12型, 下隔离用GN19-12型,接地开关用JN15-12W, 大电流柜的上隔离开关可用GN25-12型.1. 产品型号的含X G N 37 –12 -- □--□环境特征箱型额定短路开断电流固定式额定电压户内用设计序号2.开关柜基本参数表3-2项目单位数据图3-3 6.产品特点:(1).开关设备的外壳选用进口敷铝锌板采取多重折边工艺制作而成,具有很强的抗腐蚀性和抗氧化性，外形美观。
(2).柜体采用组装式结构,用高强度的螺栓联接而成, 整个柜体精度高、机械强度好；仪表室、母线室单独设计，可缩短加工生产周期，便于组织生产。
(3).开关柜内元器件布置紧凑，柜体外形尺寸小，柜体内主开关可选用全绝缘的VS1型真空断路器，可实现少（免）维护。
(4).开关设备的联锁简洁、完备，灵活好,安全可靠性高，完全满足了“五防”的要求。
(5).开关柜外壳防护等级为IP4X，柜门打开时为IP3X, 带电体对地距离不小于125mm；(6)下隔离开关、接地开关布置灵活，柜体可以靠墙安装,进行正面维护;也可以离墙安装,进行双面维护。
7.操作程序：①送电操作:关好下门---操作接地开关分闸---拔出定位销---操作隔离开关合闸,定位销自动复位---断路器合闸.②停电操作: 断路器分闸---拔出定位销---操作隔离开关分闸, 定位销自动复位---操作接地开关合闸---打开下门.三、产品XGN2-12（Z）XGN2-12（Z）固定式高压开关柜（简称开关柜）（图3-4外形图）适用于3～10kV三相交流50Hz系统中作为接受与分配电能之用，并具有对电路进行控制、保护和检测等功能。
特别适用于频繁操作的场所，其母线系统为单母线，并可派生出单母线带旁路和双母线结构。
经过多年的改进完善，产品最大额定电流可做到4000A；可在海拔4000m以下正常运行。
本开关柜既可采用ZN28A-12分体式真空断路器，还可配用ZN28D-12、VS1-12、ZN12-12、ZN65-12等整体式真空断路器；隔离开关主要采用旋转式GN30-12(D)，大电流柜也可采用GN25-12，GN22-12等隔离开关。
由于该产品电流等级大，母线结构多样，所以在变电站得到广泛应用。
1.产品型号含义:X G N 2 –12 Z /□--□图3-5 结构简图图3-4 外形图1、GN30-12上隔离开关2、ZN28A-12真空断路器3、LZZJ-12电流互感器4、CD10操作机构5、GN30-12下隔离开关6、JS操作机构图3-6结构简图1、JS操作机构2、母线室3、GN30-12上隔离开关4、VS1真空断路器5、LZZJ-12电流互感器6、GN30-12下隔离开关本开关柜为金属封闭箱型结构，柜体骨架由型钢和优质冷轧钢板焊接而成，柜内分为断路器室、主母线室、电缆室、继电器室，室与室之间用钢板隔开。
断路器室在柜体下部，ZN28A-12真空断路器的传动拉杆与操动机构连接，真空断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的接线端子连接，真空断路器上接线端子与上隔离开关的接线端子连接。
母线室在柜体后上部，电缆室在柜体的后下部，电缆室内支持绝缘子设有监视装置，继电器室在柜体上部前方，顶部可装二次小母线。
满足“五防”要求，开关柜采用了相应的机械联锁，机械联锁的动作原理如下：停电操作（运行—检修）开关柜处于工作位置，即上、下隔离开关、断路器处于合闸状态，前后门锁上，并处于带电运行之中，这时JS操作机构上的小手柄处于“工作”位置。
断路器分断——将小手柄扳到“分断闭锁”位置——将专用操作手柄插入JS操作机构上的隔离开关操作孔内——从上往下拉分隔离开关（如是馈线柜，则先分下隔离开关，后分上隔离开关）——将专用操作手柄插入JS操作机构上的接地开关操作孔内——从下往上推，合接地开关——将小手柄扳到“检修”位置——打开前门，取出钥匙——打开后门。
送电操作（检修—运行）后门关好锁定——钥匙取出后关好前门——小手柄从“检修”位置扳到“分断闭锁”位置——将专用操作手柄插入JS操作机构上的接地开关操作孔内——从上往下拉，分接地开关——将专用操作手柄插入JS操作机构上的隔离开关操作孔内——从下往上推，合隔离开关（如是馈线柜，则先合上隔离开关，后合下隔离开关）——将小手柄扳到“工作”位置——合断路器。
上、下隔离开关与断路器之间（出线柜方案）的闭锁停电时,先分断路器,再分出线侧隔离开关(下),后分母线侧隔离开关(上),送电时,先合母线侧隔离开关(上),后合出线侧隔离开关(下). 再合断路器.注意: 当一次主方案为进线柜方案时，则必须按如下步骤进行: 停电时,在断路器分闸后,先分母线侧隔离开关,之后再分进线侧隔离开关.反之在送电时,先合进线侧隔离开关,之后再合母线侧隔离开关.6.产品特性:1.柜体结构可改为全组装式,整体强度好,外形美观。
