第一章补充例题和课外练习题：矩形船正浮时弯矩曲线的计算与绘制等

  • 格式：pdf
  • 大小：551.64 KB
  • 文档页数：4

1-6 某长方形浮码头长20m、宽5m、深3m，空载时吃水为1m（淡水）。

当中部8m范围内承受均布载荷时，吃水增加到2m，假定船体质量沿船长均匀分布，试作出该载荷条件下的重量曲线、浮力曲线、载荷曲线、静水剪力曲线和弯矩曲线，并求出最大剪力与最大弯矩值。

1-7 某矩形船长为l ，静浮于水中，其自重均匀分布的集度为a ，在船中4米长的范围内均布的重量为P 。

请画出该船在这种载况下的重量曲线、浮力曲线和载荷曲线，并在此基础上通过计算，画出剪力和弯矩曲线。

（先看懂1-6，再做1-7）
将集中载荷在相应的范围内转化为梯形分布的方法
根据转化前后重量相等，重心位置相同的原则，有：
1-8 某35000吨散货船在满载装煤出港的载况下，第一货舱重量单元的重量为55110kN，重心距船中120号肋位69.7m，分布范围的起止肋位号是#193～ # 227 ，肋距s =700mm。

请在该范围内用梯形重量分布代替实际重量分布。

解：作梯形分布的计算模型示意图如图：
根据静力等效原则有：
⎪⎩⎪⎨⎧=××=−=−=×−×=−==−−==−=−=)
(62291-8
.236.1838.23551102)13(2()(1598)8.236.1832(8.23551102)32(28.231.519.746.181.517.6921
121kN/m l a l P q kN/m l a l P q m x x l m x x a g ）（与图示方向相反）解得：
令。

合集下载

船舶静力学习题

船舶静力学习题

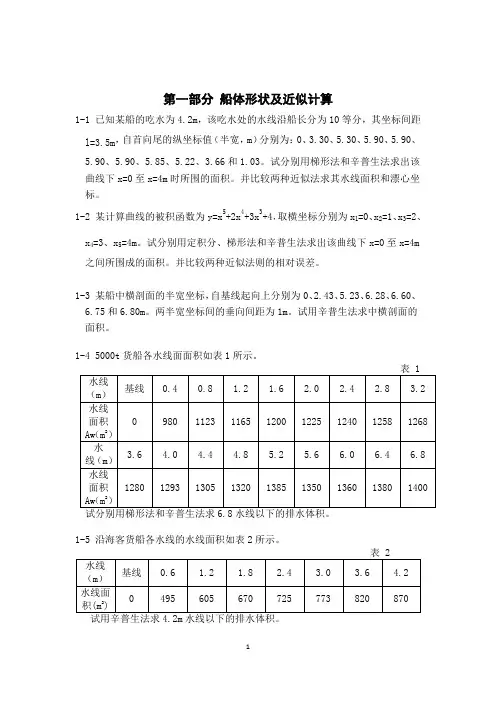

第一部分船体形状及近似计算1-1已知某船的吃水为4.2m，该吃水处的水线沿船长分为10等分，其坐标间距l=3.5m，自首向尾的纵坐标值（半宽，m）分别为：0、3.30、5.30、5.90、5.90、5.90、5.90、5.85、5.22、3.66和1.03。
