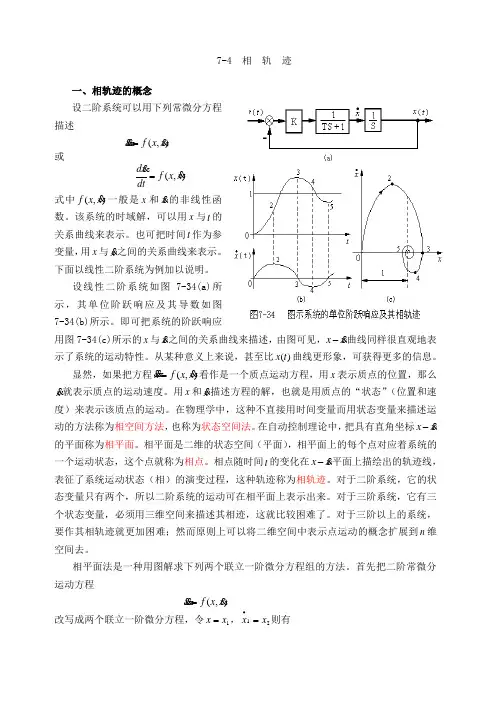

7-4 相 轨 迹一、相轨迹的概念设二阶系统可以用下列常微分方程描述),(x x f x= 或),(xx f dtxd = 式中),(xx f 一般是x 和x 的非线性函数。

该系统的时域解，可以用x 与t 的关系曲线来表示。

也可把时间t 作为参变量，用x 与x之间的关系曲线来表示。

下面以线性二阶系统为例加以说明。

设线性二阶系统如图7-34(a)所示，其单位阶跃响应及其导数如图7-34(b)所示。

即可把系统的阶跃响应用图7-34(c)所示的x 与x 之间的关系曲线来描述，由图可见，xx -曲线同样很直观地表示了系统的运动特性。

从某种意义上来说，甚至比)(t x 曲线更形象，可获得更多的信息。

显然，如果把方程),(x x f x=看作是一个质点运动方程，用x 表示质点的位置，那么x 就表示质点的运动速度。

用x 和x 描述方程的解，也就是用质点的“状态”（位置和速度）来表示该质点的运动。

在物理学中，这种不直接用时间变量而用状态变量来描述运动的方法称为相空间方法，也称为状态空间法。

在自动控制理论中，把具有直角坐标xx -的平面称为相平面。

相平面是二维的状态空间（平面），相平面上的每个点对应着系统的一个运动状态，这个点就称为相点。

相点随时间t 的变化在xx -平面上描绘出的轨迹线，表征了系统运动状态（相）的演变过程，这种轨迹称为相轨迹。

对于二阶系统，它的状态变量只有两个，所以二阶系统的运动可在相平面上表示出来。

对于三阶系统，它有三个状态变量，必须用三维空间来描述其相迹，这就比较困难了。

对于三阶以上的系统，要作其相轨迹就更加困难；然而原则上可以将二维空间中表示点运动的概念扩展到n 维空间去。

相平面法是一种用图解求下列两个联立一阶微分方程组的方法。

首先把二阶常微分运动方程),(x x f x= 改写成两个联立一阶微分方程，令1x x =，21x x =∙则有12212(,)dx x dt dx f x x dt ⎧=⎪⎪⎨⎪=⎪⎩ 或 (,)dxx dtdx f x x dt⎧=⎪⎪⎨⎪=⎪⎩ （7-20）用（7-20）式的第一个方程除第二个方程，可得xx x f dx xd ),(1= （7-21）解（7-21）式就可得相轨迹方程，作出相迹来。

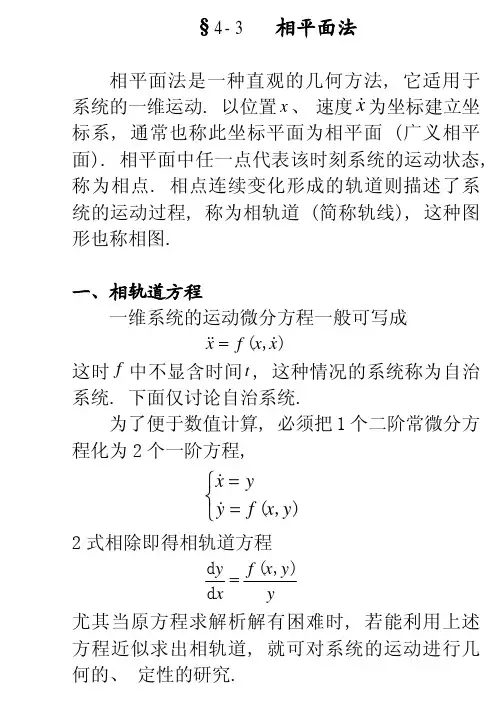

§4-3 相平面法相平面法是一种直观的几何方法, 它适用于系统的一维运动. 以位置x 、 速度x为坐标建立坐标系, 通常也称此坐标平面为相平面 (广义相平面). 相平面中任一点代表该时刻系统的运动状态, 称为相点. 相点连续变化形成的轨道则描述了系统的运动过程, 称为相轨道 (简称轨线), 这种图形也称相图.一、相轨道方程一维系统的运动微分方程一般可写成),(x x f x= 这时f 中不显含时间t , 这种情况的系统称为自治系统. 下面仅讨论自治系统.为了便于数值计算, 必须把1个二阶常微分方程化为2个一阶方程,==),(y x f y y x 2式相除即得相轨道方程y y x f x y ),(d d =尤其当原方程求解析解有困难时, 若能利用上述方程近似求出相轨道, 就可对系统的运动进行几何的、 定性的研究.二、轨线的作法不管系统是保守的还是耗散的, 运用计算机进行数值计算作相轨线是一种普遍使用的方法.对保守系统, 可利用势能曲线作相图. 这种情况, 相点的运动微分方程可写为−===x V y x f y y x d d ),( 其中V 为单位质量的势能, 系统能量守恒E x V y =+)(212 式中E 为单位质量的总能量, 而T V E =−为单位质量的动能. 于是))((2x V E y x−±== 下面说明如何利用势能曲线作出相轨道. 上图为势能曲线图, 下图为与之对应的相图.在势能曲线的图上作一条高度等于总能E 的水平线,此线与势能曲线的交点确定了质点的运动范围[]21,x x ,x 处的势能)(x V 可从图上求出, 进而求得)(x V E −和相应的两个y 值, 得到对x 轴对称的两个相点. 其他相点可同样得出. 连接所有相点得到与总能E 对应的轨线. 与此势能曲线对应的轨线是一条闭合曲线. 改变总能量的取值, 可得不同的轨线.例题1 求简谐振动的相图.解 这种情况, 相图可以解析地得出, 由于势能函数已知, 能量守恒方程为E kx x m =+222121 可直接得出相轨道方程1222222= + k E x m E x相轨道是闭合的椭圆, 运动是周期性的. 相应于质点在势阱中运动. 一条相轨道是一条等能线.例题2 求线性阻尼振动相图.解 相轨道方程为−−==x y ty y t x 202d d d d ωβ由于系统是耗散的, 能量随时间不断减少, 所以它的相轨道应是不断向内收缩的螺旋形状的曲线, 最后趋近于原点. 用数值计算方法求出的相图如图所示.三、轨线的普遍性质1. 对于自治系统, 轨线不随时间改变, 互不相交. 若相轨道是一条闭合曲线, 则系统做周期运动.2. 轨线的方向即相点沿轨线运动的方向, 由相点位置确定, 若相点处于相平面的上半部, 即相点的纵坐标,0>=xy 则运动方向向右; 若相点处于相平面的下半部, 则运动方向向左. 3.),(y x是相点运动速度矢量v 的两个分量.在相平面上各点作出这个速度矢量, 就构成速度场, 因此可以把相平面想像为流体力学中的流场, 故把相点的运动称为相流.对于保守系统, 由相点的运动微分方程−===x V y x f y y x d d ),( 可知这个速度场的散度为0=∂∂+∂∂=⋅∇=yy x x v v div表明在流动过程中相体积 (对于二维情况, 体积退化为面积) 守恒, 如图所示, 在相同时间内流过的面积 (如abcd 和d c b a ′′′′所围面积) 保持不变.对于耗散系统, 我们以线性阻尼振动为例说明它的相体积是不断减少的,相点运动微分方程为−−==x y ty y t x 202d d d d ωβ 速度场的散度为β2−=∂∂+∂∂=yy x x v div 这个结论是普遍正确的.四、奇点及其附近的轨线在相平面上, 满足0,0==y x的点称为奇点, 对此点有,00d d =x y 即相轨道方向是不确定的.从力学角度看, 奇点即平衡点, 表明系统处于平衡态, 故又称不动点.了解奇点的性质 (类型) 及奇点附近相轨道的情况, 就可以了解系统在平衡点受微扰后的发展情况.对于保守系统, 奇点有3种类型. 奇点的条件除要求速度为零外, 还要求加速度为零, 即要求,0d d =x V 因而奇点必与势能曲线的极大点、 极小点和拐点3种情况对应, 分别形成奇点的3种类型. 常见的是前两种, 根据势能曲线情况容易作出这两种奇点附近的轨线, 如图所示. 与势能极小值相应的奇点称为中心, 从它附近的轨线情况说明质点在平衡位置受微扰后仍在平衡位置附近围绕它做周期运动, 则此平衡为稳定的; 与势能极大值相应的奇点称为鞍点, 从它附近的轨线情况说明质点在平衡位置受微扰后最终将偏离平衡点很远, 则此平衡为不稳定的.利用相图对非线性系统行为进行研究是很重要的, 相图给出轨线形态的类型及其拓扑结构的稳定性[赵凯华. 从单摆到混沌. 现代物理知识, 1993,5(4):14].。
