风机配套电机功率计算

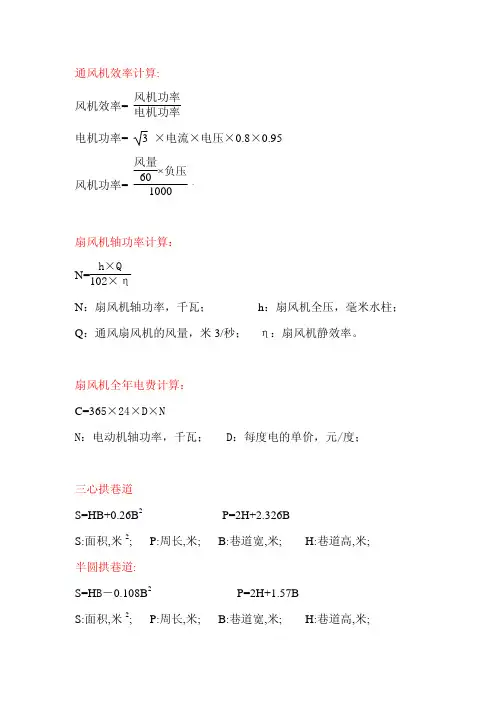

通风机效率计算:风机效率= 风机功率电机功率电机功率= 3 ×电流×电压×0.8×0.95风机功率= 风量60×负压1000扇风机轴功率计算：N=h×Q 102×ηN：扇风机轴功率，千瓦；h：扇风机全压，毫米水柱；Q：通风扇风机的风量，米3/秒；η：扇风机静效率。

扇风机全年电费计算：C=365×24×D×NN：电动机轴功率，千瓦； D：每度电的单价，元/度；三心拱巷道S=HB+0.26B2 P=2H+2.326BS:面积,米2; P:周长,米; B:巷道宽,米; H:巷道高,米;半圆拱巷道:S=H B－0.108B2 P=2H+1.57BS:面积,米2; P:周长,米; B:巷道宽,米; H:巷道高,米;圆形巷道：S= π4×d2 P=πdS:面积,米2; P:周长,米; d：巷道直径，米2; 掘进巷道压入式通风风量计算:Q=7.8t3A V2Q:风管出口处的风量,米3/分; t:爆破后通风时间,分; A:一次爆破的炸药量,公斤; V:巷道体积,米3；掘进巷道抽出式通风风量计算:Q= 18t A VQ:风管入口处的吸入风量,米3/分; t:爆破后通风时间,分; A:一次爆破的炸药量,公斤; V:巷道体积,米3；调节风窗面积计算：S0=S0.65+2.63S R窗S0:风窗的面积,米2; S:巷道面积, 米2; R窗:风窗风阻,千缪并联巷道风量分配计算:Q 分=Q 总R 总R 分Q 分:并联巷道某一分支巷道风量,米3/分(米3/秒);Q 总:通过全部并联巷道的风量, 米3/分(米3/秒);R 总: 全部并联巷道的总风阻,千缪(缪);R 分: 某一分支巷道风阻,千缪(缪);并联巷道风阻计算: R=R 1(R 1R 2 +1) 2 R1,R2小于600缪时选用此公式 R=R 1( R 1R 2+1) R1,R2大于等于600缪时选用此公式 R:并联巷道总风阻, 缪;R1,R2:两并联巷道风阻, 缪;百米巷道风阻计算:R 100= a×P S 3 ×100R 100:百米巷道风阻,千缪; a:摩擦阻力系数,公斤·秒2/米4； S：巷道面积，米2； P :巷道周长，米；自然风压计算：h 自=H （r 均1－r 均2）h 自：自然风压，毫米水柱；r 均1和r 均2：各个井筒内空气平均重率，公斤/米3；风流局部阻力计算：h=ξ×V 2 2g ×rh ：局部阻力造成的风压消耗，毫米水柱；ξ：局部阻力系数； g：重力加速度，g=9.81米/秒2； V:风速,米/秒； r：空气重率，取r=1.2公斤/米3；倾斜压差计算：h= h 读×r×sinθh ：水柱真真读数，毫米水柱； h 读：水柱计刻度读数，毫米；r：水柱计用液体比重； θ：水柱计倾斜角度；等积孔、风阻、风量、风压计算: A=0.38×Qh R=144h2 h=R×Q 2Q：风量，米3/秒；h：负压，mmH 2O（1Pa=0.0999mmH 2O）R：风阻，缪 ；A：等积孔，米2；风流速压计算h 速=V 22g ×rh 速：速压，毫米水柱； V ：风流速度，米/秒；r ：空气重率，公斤/米3； g ：重力加速度，9.81米/秒2；相对瓦斯涌出量计算：Q 相= Q 绝TQ 相：相对瓦斯涌出量，米3/吨；Q 绝：矿井绝对斯涌出量，米3/日； T ：矿井日产煤量，吨/日；按相对瓦斯涌出量计算风量：Q=q×T 24×60×0.75%Q:风量，米3/分； q：相对瓦斯涌出量，米3/吨；T ：产量，吨/日；预测深部瓦斯涌出量计算：Q H = H－ H 0a +Q 0Q H ：在H 深处的相对瓦斯涌出量，米3/吨； a ：瓦斯梯度，吨/米2； Q 0：在H 0深处的相对瓦斯涌出量，米3/吨；空气含尘量诸计算：n=q 1－ q 0c×t×1000 n ：空气中含尘量，毫克/米3； q 0：集尘管原始重量，毫克； q 1：采样后集尘管重量，毫克； c：采样流量，升/分；t ：采样时间，分；煤层爆炸指数计算：煤层爆炸指数= 挥发份%×100100-灰份%-水份%按井下同时工作人数计算风量：Q=4NKQ：风量，米3/分； N：井下同时工作最多人数，K：备用系数。

风机常识-风机知识风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。

容积式风机—用改变气体容积的方法压缩及输送气体机械。

按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。

按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。

它有静压、动压、全压之分。

性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。

流量:单位时间内流过风机的气体容积,又称风量。

常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。

(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。

转速：风机转子旋转速度。

常以n来表示、其单位用r/min(r表示转速，min表示分钟)。

功率计算方法一、定义1、风机叶轮功率供给通风机叶轮的机械功率。

改为：风机通过轴提供给叶轮的机械功率。

注：这里主要讨论通过轴提供的功率，通过其他方式提供给叶轮的功率（如动压、静压差等）不考虑，因此主语部分一定要有。

2、风机轴功率传递给风机轴的输入端的功率，只包括由于风机或电机轴承，风机轴封摩擦所消耗的功率，不包括驱动元件所消耗的功率。

改为：传递到风机轴输入端的功率，是风机实际需要的功率，也是风机的净输入功率。

它包括了风机轴、轴承、轴密封件等功率损耗，不包括联轴器、皮带轮、齿轮箱等驱动元件的功率损耗。

注：引入“净输入功率”概念，有人把“净输入功率”理解为“最终提供给叶轮的功率”是错误的。

3、风机输入功率驱动风机和驱动系统中任何元件所消耗的功率。

改为：风机输入功率是指风机的净输入功率加上驱动元件的功率损耗部分。

扭矩仪测功率时，在联轴器等驱动元件的功率损耗忽略不计情况下，是扭矩仪的读数值，是风机的净输入功率，也就是风机轴功率。

注：强调一下扭矩仪测的是什么样的功率，明确考虑了那些，那些没考虑。

4、风机所需功率配电机所需要的功率，其中包括了为风机运行出现的超负荷情况预留的功率。

改为：是风机正常运行所需要的最大功率，包括超负荷情况下电机的预留功率，它是风机选配电机的重要依据。

注：a.张总会议上达成的共识；b.一定要强调“是风机正常运行所需要的最大功率”，否则会烧电机的。

5、轴承的功率损失轴承摩擦所消耗的功率。

改为：轴、轴承、轴密封件等造成的功率损耗，统称为“轴承功率损失”。

注：a.张总会上定义的，由三部分组成；b. 名词中把“的”字去掉。

6、驱动元件的功率损失不同的驱动方式，驱动系统中所有元件所消耗的功率。

改为：风机正常运行中，联轴器、皮带轮、齿轮箱等驱动元件的功率损耗。

7、轴封的功率损失轴封摩擦所消耗的功率。

注：没有必要单独列项定义，5中已定义。

8、功率储备系数风机运行可能出现的超负荷情况，为了安全所预留超出风机输入功率的部分，此部分在风机配电机时以系数形式参与计算。

风机常识-风机知识风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。

容积式风机—用改变气体容积的方法压缩及输送气体机械。

按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。

按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。

它有静压、动压、全压之分。

性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。

流量:单位时间内流过风机的气体容积,又称风量。

常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。

(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。

转速：风机转子旋转速度。

常以n来表示、其单位用r/min(r表示转速，min表示分钟)。

一二风机水泵轴功率与配置电机功率简介电机功率、效率计算简介 电机额定功率即电动机的轴输出功率，也是负载计算时所采用的数据。

当一台三相交流电机的输入额定电压为380V，输入额定电流为le时： 电机额定功率：Pe=1.732*380*Ie*额定功率因数*电动机效率； 电动机额定电流：Ie=Pe/（1.732*380*额定功率因数*电动机效率）； 电动机的输入功率：P1=Pe/电动机效率。

P1在负载计算中作用不大，一般不再进行换算。

例如一台小型电机的铭牌数据：额定功率250W，额定电压380V，额定电流0.85A，功率因数0.68。

如果不算效率时，额定电流=250/(1.732*380*0.68)=0.56A，跟0.85A不符； 如果算效率，额定电流=0.85=250/（1.732*380*0.68*效率）； 由上式计算效率为：电动机效率=250/(1.732*380*0.68*0.85)=0.66。

水泵所需功率与电动机额定功率的计算 假设水泵的扬程为H（m），流量为Q（L/s），那么很容易推算其实际需要的有效功率P3为：P3=H*Q*g（g=9.8，常数）（W） 因为水泵本身也存在效率，因此需要提供给水泵的实际功率：P2=P3/水泵效率 P2算出来往往跟电机的额定功率不会正好相等，因此就选择一个大于P2（接近于）的电机功率Pe。

比如P3=10KW，水泵效率为0.7，电机效率为0.9，那么P2=P3/0.7=14.3kw，可选择Pe=15KW的配套电机，电机的实际输入功率P1=15/0.9=16.7kw。

泵轴功率是原动机（拖动电机）传给泵的功率，在实际工作时其工况点会变化，另电机输出功率因功率因数关系也会有变化。

因此，原动机传给泵的功率应有一定余量，经验作法是电机配备功率大于泵轴功率。

轴功率余量见下表，并根据国家标准Y系列电机功率规格选配。

轴功率余量 根据API 610标准电动机的额定功率，至少应等于下面给出的额定条件下泵功率的百分数。

风机选型及计算风机是输送⽓体的机械总称。

风机是⼀种通⽤⼯业设备产品，⽤途⾮常⼴泛，公共的、商业的民⽤建筑和⼏乎所有的⼯业⼚房和⽣产线上都离不开风机的应⽤。

同时，风机作为除尘设备的动⼒装置，其选型对除尘效果起到相当重要的作⽤。

风机分类：按流动⽅向分类：离⼼式：⽓流轴向进⼊叶轮后主要沿径向流动。

轴流式：⽓流轴向进⼊风机叶轮后近似地在圆柱型表⾯上沿轴线⽅向流动。

混流式：在风机的叶轮中⽓流的⽅向处于轴流式与离⼼式之间，近似沿锥⾯流动。

横流式：横流式通风机有⼀个筒形的多叶叶轮转⼦，⽓流沿着与转⼦轴线垂直的⽅向，从转⼦⼀侧的叶栅进⼊叶轮，然后穿过叶轮转⼦内部，通过转⼦的另⼀侧的叶栅，将⽓流排出。

按⽤途分类：按通风机的⽤途分类，可分为引风机，纺织风机，消防排烟风机。

通风机的分类⼀般以汉语拼⾳字头代表。

风机⽤途及分类风机分类：按⽐转速分类：⽐转速是指达到单位流量和压⼒所需转速。

1.低⽐转速（n=11～30）该类风机进⼝直径⼩，⼯作轮宽度不⼤，蜗壳的宽度和张开度⼩。

通风机的⽐转速越⼩，叶⽚形状对⽓动特性曲线的影响越⼩。

2.中⽐转速（n=30～60）该类风机各⾃具有不同的⼏何参数和⽓动参数。

压⼒系数⼤的和压⼒系数⼩的中⽐转速通风机，它们的直径⼏乎相差⼀倍。

3.⾼⽐转速（n=60～81）该类风机具有宽⼯作轮和后向叶⽚，叶⽚数较少，压⼒系数和最⼤效率值较⾼。

离⼼风机的表⽰：风机⾏业对风机型号的表述已作明确的规定。

离⼼通风机的型号由名称、型号、机号、传动⽅式、旋转⽅向和出风⼝位置六部分内容组成，其排列序号如图所⽰。

1⽤途代号按相关规定（⼀般按⽤途名称拼⾳的第1个⼤写字母）。

2压⼒系数的5倍化整后采⽤⼀位数。

个别前向叶轮的压⼒系数的5倍化整后⼤于10时，也可⽤⼆位数表⽰。

3⽐转速采⽤两位整数。

若⽤⼆叶轮并联结构，或单叶伦双吸结构，则⽤2乘⽐转速表⽰。

4若产品的型式有重复代号或派⽣型时，则在⽐转速后加注序号，采⽤罗马数字Ⅰ、Ⅱ等表⽰。

选用的电机功率：N=（Q/3600）*P/（1000*η）*K其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率可取小些,也可以取0.6,小风机取小值,大风机取大值)， K为电机容量系数,参见下表。

1、离心风机2、轴流风机：1.05-1.1，小功率取大值，大功率取小值。

选用的电机功率N=（Q/3600）*P/（1000*η）*K风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1）Q—风量，m3/h；p—风机的全风压，Pa；η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取高值。

η1—机械效率：1、风机与电机直联取1；2、联轴器联接取0.95~0.98；3、用三角皮带联接取0.9~0.95；4、用平皮带传动取0.85。

如何计算电机的电流：I=（电机功率/电压）*c功率单位为KW电压单位：KVC：0.76（功率因数0.85和功率效率0.9乘积）解释一下风机轴功率计算公式：N=QP/1000*3600*0.8*0.98Q是流量，单位为m3/h，p是全风压，单位为Pa(N/m2)。

注意：功率的基本单位是W，在动力学中，W=N.m/s。

QP的单位为N.m/h=W*3600。

风机轴功率一般用kW表示。

1000是将W换算为kW。

3600将小时换算为秒。

上述计算获取的是风机本身的输出功率，风机轴功率是指风机的输入功率，也等于电机的输出功率。

风机输出功率除以转换效率就是风机的轴功率。

0.8是风机内效率估计值。

0.98是机械效率估计值。

版权声明: 本内容转自网络，版权归原作者所有，因无法获得原始出处无法标明来源敬请谅解，如有侵犯到您的合法权益，请及时在文章后留言说明，我们将尽快处理，对可能产生的任何影响我们均不承担责任，并且也不代表制冷世界的观点和立场。

风机常用计算公式风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。

容积式风机—用改变气体容积的方法压缩及输送气体机械。

按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。

按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。

它有静压、动压、全压之分。

性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。

流量:单位时间内流过风机的气体容积,又称风量。

常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。

(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。

转速：风机转子旋转速度。

常以n来表示、其单位用r/min(r表示转速，min表示分钟)。

双速风机功率计算方法
双速风机的功率计算公式为：P=Q×ρ×h/3600×η，其中，P为功率，单位为瓦特(W)；Q为风量，单位为立方米/小时(m³/h)；ρ为空气密度，单位为千克/立方米(kg/m³)；h为全压，单位为帕(Pa)；η为效率。

在实际运用中，由于受到各种因素的影响，如风机内部摩擦、设备老化、风机转速、形状和种类等，风机的效率值一般是一定范围内的，一般取值在~
之间。

另外，在计算电机的电流时，可以用公式I=(电机功率/电压)×c来计算。

其中，功率单位为KW；电压单位:KV；C：（功率因数和功率效率的乘积）。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

学习资料
风机功率与电流计算
选用的电机功率N=（Q/3600）*P/（1000*η）*K其中风量Q单位为m3/h，全压P单位为Pa，功率N单位为kW，η风机全压效率(按风机相关标准，全压效率不得低于0.7,实际估算效率
可取小些,也可以取0.6,小风机取小值,大风机取大值)，K 为电机容量系数,参见下表。

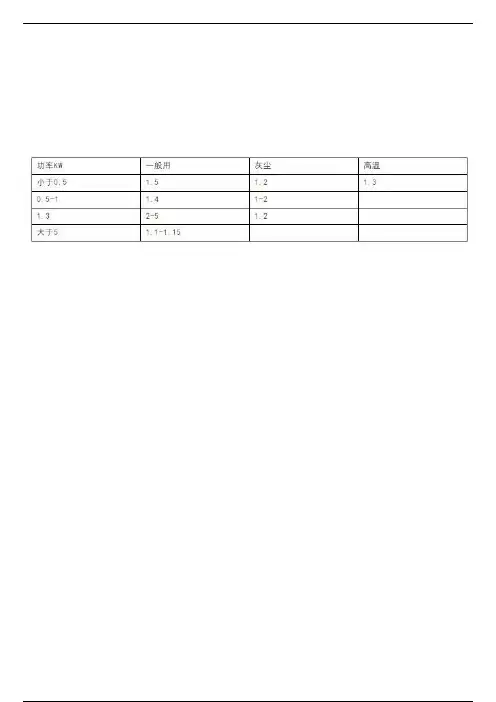

1、离心风机
功率KW 一般用灰尘高温
小于0.5 1.5 1.2 1.3
0.5-1 1.4 1-2
1.3 2-5 1.2
大于5 1.1-1.15
2、轴流风机：1.05-1.1，小功率取大值,大功率取小值
选用的电机功率N=（Q/3600）*P/（1000*η）*K
风机的功率P（KW）计算公式为P=Q*p/（3600*1000*η0* η1）
Q—风量，m3/h；
p—风机的全风压，Pa；
η0—风机的内效率，一般取0.75~0.85，小风机取低值、大风机取高值
η1—机械效率，1、风机与电机直联取1；2、联轴器联接取0.95~0.98；3、用三角皮带联接取0.9~0.95；4、用平皮带传动取0.85
如何计算电机的电流：
I=（电机功率/电压）*c
功率单位为KW
电压单位：KV
C：0.76（功率因数0.85和功率效率0.9乘积）
仅供学习与参考。

风机功率动力功率匹配计算一．粉尘风量计算;1. 先给定设计需要的收尘管参数材料,直径2. 管道不同状况下的风速水泥厂热风管道设计及计算热风管内的风速视输送介质的不同而异;当风速>25m/s 阻力大,不经济；<5m/s 时,灰尘易沉降堵塞管道;通常按下表选取：通常选用范围为18-23m/s风 管 风 速 表13. 根据常用设备风量,含尘浓度及气体温度表,选定风速;Q=F.v=πr ².vQ:收尘口风量m ³/h;F ：管道截面积m ²V ：管道内风速速度m/s4. 海拔不同风量计算;对于海拔高度<500m 的一般地区及高海拔地区其计算公式如下：（1） 一般地区 υ*2826t Q D = 风量： V D Q T *2826*2=（2） 高海拔地区 VQ D ls 8.18= V D Q ls *)8.18(2= D-----管径,m ；Q t ------般地区工况风量,m 3/h ；Q Lg ----高海拔地区工况风量,m 3/h ；υ------管道风速,m/s;5. 管道和除尘设备漏风系数一般为0.3举例一：1.风量已知管径为0.2m,根据表查的风速为20m/s,根据一般地区风量计算;)2826(*2V D Q T -==2260.8m ³/h根据漏风系数为们选用3000M ³/h2．风压根据雷洛数计算已知橡胶管管径0.2m,竖直2m,横向25m,90°弯头一个,根据数据键入管道压降计算器里面;得出管道压损P=12KPa二.风机功率：P=QP/3600100010*ηηQ:风量M ³/hP:风机全压Pa0η:风机内效率,一般取0.75-0.85小风机取小值,大风机取大值1η：机械效率：1.风机与电机直联取1；2.连接器连接取0.95-0.98；3.用三角带连接取0.9-0.95；4.平带传动0.85例：P=QP/3600100010*ηη=300012000/360010000.750.9=15KW三．电机功率计算1. 电机功率计算公式：N=Q /3600P/1000ηKQ ：风量M ³/hP:风机全压PaN ：风机功率Kη：风机全压效率全压效率不低于0.7,实际估算效率可取小些,也可取0.6,小风机取小值,大风机取大值;K:电机容量系数：下表1离心风机2轴流风机1.05-1.1,小功率取低值,大功率取高值;例：N=Q/3600P/1000ηK=3000/360012000/10000.71.5=21KW参考文献：由黄英凯和陈大工提供1.管道通风手册2.水泥管道手册3.风机使用手册4.电机使用手册5.管道压降计算器6.网上收集的资料。
