保护煤柱设计
保护等级 Ⅰ Ⅱ Ⅲ Ⅳ
宽度(m)
20 15 10 5
三、垂直剖面法设计保护煤柱
作图法: 沿煤层走向和倾向作剖面，在剖面上由岩层移 动角确定煤柱宽度，并投影到平面图上，得到 保护煤柱边界。
所需资料： 移动角 煤层底板等高线 井田地质剖面 井上下对照图
ⅠⅠ
m φ γ m1
n
h
φ
n1 β
n2
m2
q
φ δ
q1
q2
q3 ⅠⅠ
k
h
φ
k1 δ
-100
k2
-150 -200
-250
-300
k 3 -350
ⅠⅠ
ⅠⅠ
A(q 3)
a
q b B(q 2)
结果为对称的梯形。
a′ b′
注意的问题：梯形上
Ⅰ
Ⅰ 下边与煤层走向平行。
m2 m
n n2
d′ c′
作图法比较简单，但
d kc D(k 2)
增大了煤柱尺寸，煤 柱损失较大。
x cos y sin 1
p
p
y1 b2
s in
p
x1 cos
a2
p
b2 sin
y1 p
x1
a2 p
c os
将x1,y1代入椭圆方程
(x1, y1)满足椭圆方程
b
bC
x12 a2
y12 b2
1
Y
θ
K
p
p′
o
c
a4 p2
cos 2
a2
b4 p2
s in
2
b2
1
C
·M·(x1,y1)
XL
关于建筑物（村庄）保护煤柱设计方法的思路解析
关于建筑物（村庄）保护煤柱设计方法的思路解析摘要：为了合理开采煤炭资源，保护建筑物（构筑物）、水体、铁路、主要井巷和地面生态环境，按照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》（安监总煤装〔2017〕66号）规范要求，根据不同的地形地貌及地质条件，选用垂线法计算保护煤柱，并通过公式变换，进一步提高保护煤柱设计的合理性及经济性。
关键词：建筑物、保护煤柱、垂线法、移动角为了合理开采煤炭资源，保护建筑物（构筑物）、水体、铁路、主要井巷和地面生态环境，根据《煤炭法》《矿产资源法》《土地管理法》《煤矿安全规程》等法律，2017年5月17日国家安全监管总局、国家煤矿安监局、国家能源局、国家铁路局四部委联合下发了《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》（安监总煤装〔2017〕66号）。
本文主要根据“规范”，并结合东峰煤矿实际地形地貌及地质条件，简述建筑物（村庄）保护煤柱的留设方法。
一、参数确定根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》第十五条规定，特级建筑物保护煤柱按边界角留设，其他建筑物保护煤柱按移动角留设。
矿区内村庄保护等级为Ⅲ级，村庄保护煤柱按移动角留设。
松散层及基岩厚度参照邻近钻孔的资料确定。
根据煤炭工业出版社出版煤炭科学研究总院中国煤炭学会煤矿开采损害技术鉴定委员会组织编写的《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采指南》中提供的地表移动实测数据，晋城（二叠系）东峰煤矿3108工作面的实测数据计算为，松散层移动角φ取45°，上山移动角β、下山移动角γ、走向移动角δ均取72°。
二、受保护建筑物调查及维护带确定受护对象为避免煤矿开采影响破坏而需要保护的对象。
围护带设计保护煤柱划定地面受护对象范围时，为安全起见沿受护对象四周所增加的带形面积。
建筑物受护范围边界用下列方法确定：（一）在平面图上通过受护对象角点作矩形，使矩形各边分别平行于煤层倾斜方向和走向方向；在矩形四周作围护带，该围护带外边界即为受护范围边界。
建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程有关规定

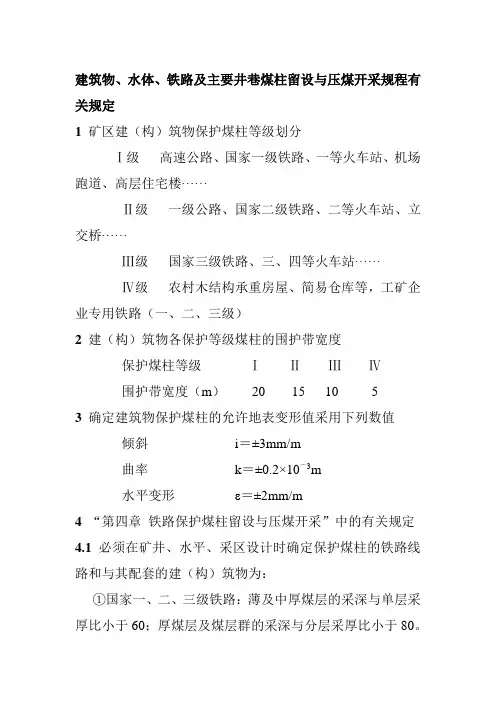

建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程有关规定1 矿区建（构）筑物保护煤柱等级划分Ⅰ级高速公路、国家一级铁路、一等火车站、机场跑道、高层住宅楼······Ⅱ级一级公路、国家二级铁路、二等火车站、立交桥······Ⅲ级国家三级铁路、三、四等火车站······Ⅳ级农村木结构承重房屋、简易仓库等，工矿企业专用铁路（一、二、三级）2 建（构）筑物各保护等级煤柱的围护带宽度保护煤柱等级ⅠⅡⅢⅣ围护带宽度（m）20 15 10 53 确定建筑物保护煤柱的允许地表变形值采用下列数值倾斜i＝±3mm/m曲率k＝±0.2×10－3m水平变形ε＝±2mm/m4 “第四章铁路保护煤柱留设与压煤开采”中的有关规定4.1 必须在矿井、水平、采区设计时确定保护煤柱的铁路线路和与其配套的建（构）筑物为：①国家一、二、三级铁路：薄及中厚煤层的采深与单层采厚比小于60；厚煤层及煤层群的采深与分层采厚比小于80。
薄煤层煤层厚≤1.3米中厚煤层煤层厚1.3～0/5米厚煤层煤层厚＞0/5米②工矿企业专用铁路：薄及中厚煤层的采深与单层采厚比小于40；厚煤层及煤层群的采深与分层采厚比小于60。
③铁路隧道。
④全长大于20米的铁路桥。
⑤一、二级铁路线上的一、二等铁路车站。
⑥目前条件下采用改道或不留设煤柱方法处理在技术上不可能或经济上不合理的铁路线路或其他建（构）筑物。
⑦有严重滑坡危险而又难以处理的铁路线路。
4.2 上述各类铁路保护煤柱，在其条件符合下列规定时，允许进行开采或试采①允许采用全部跨落法进行开采，如表3-1。
如表3-1②允许采用全部跨落法进行试采，如表3-2。
表3-2③铁路下采煤时，即使采深采厚比符合①、②条规定，其最小深度中的基岩厚度必须大于跨落带厚度。
保护煤柱设计ppt课件
作图法: 沿煤层走向和倾向作剖面，在剖面上由岩层移 动角确定煤柱宽度，并投影到平面图上，得到 保护煤柱边界。
所需资料： 移动角 煤层底板等高线 井田地质剖面 井上下对照图
ⅠⅠ
m φ γ m1
n hφ
n1 β
n2
m2
q
φ δ
q1
q2
q3 ⅠⅠ
k
h
φ
k δ 1
-100
k2
-150 -200
-250
-300
•采用不搬迁或就地重建采煤在技术上不可能 或经济上不合理，搬迁又无法实现或在经济 上严重不合理的建筑物或构筑物。
需要留设保护煤柱的地面建筑物
• 采后重要建筑物或构筑物所在的地表可能产 生抽冒、切冒、滑坡等形式的塌陷漏斗坑、 突然下沉或滑动崩塌，造成对重要建（构） 筑物地基严重破坏的。
• 建（构）筑物所在的地表下面潜水位较高， 采后因地表下沉导致建（构）筑物及其附近 地面积水，又不能自流排泄或采用人工排泄 方法经济上不合理的。
h
h
采深不同，煤柱留设宽度不同，采深愈大，煤柱留设 宽度愈大。冲积层愈厚，煤柱留设宽度愈大
2）围护带
保护面积=建筑物本身+围护带
围护带的：
抵消移动角的误差测量中井上下 位置不准确误差
围护带尺寸取决于建筑物的重要 性和破坏后的后果。
保护等级 Ⅰ Ⅱ Ⅲ Ⅳ
宽度(m)
20 15 10 5
三、垂直剖面法设计保护煤柱
级铁路线上的一、二级铁路车站； 5、采用其他方法处理，技术上不可能或经济上
不合理的铁路及其建筑物； 6、有严重滑坡危险又难以处理的铁路线；
铁路保护煤柱留设
以铁路保护煤柱为例推导任意剖面处垂线 长度
所需资料： 移动角 煤层底板等高线 井田地质剖面 井上下对照图
ⅠⅠ
m φ γ m1
n hφ
n1 β
n2
m2
q
φ δ
q1
q2
q3 ⅠⅠ
k
h
φ
k δ 1
-100
k2
-150 -200
-250
-300
•采用不搬迁或就地重建采煤在技术上不可能 或经济上不合理，搬迁又无法实现或在经济 上严重不合理的建筑物或构筑物。
需要留设保护煤柱的地面建筑物
• 采后重要建筑物或构筑物所在的地表可能产 生抽冒、切冒、滑坡等形式的塌陷漏斗坑、 突然下沉或滑动崩塌，造成对重要建（构） 筑物地基严重破坏的。
• 建（构）筑物所在的地表下面潜水位较高， 采后因地表下沉导致建（构）筑物及其附近 地面积水，又不能自流排泄或采用人工排泄 方法经济上不合理的。
h
h
采深不同，煤柱留设宽度不同，采深愈大，煤柱留设 宽度愈大。冲积层愈厚，煤柱留设宽度愈大
2）围护带
保护面积=建筑物本身+围护带
围护带的：
抵消移动角的误差测量中井上下 位置不准确误差
围护带尺寸取决于建筑物的重要 性和破坏后的后果。
保护等级 Ⅰ Ⅱ Ⅲ Ⅳ
宽度(m)
20 15 10 5
三、垂直剖面法设计保护煤柱
级铁路线上的一、二级铁路车站； 5、采用其他方法处理，技术上不可能或经济上
不合理的铁路及其建筑物； 6、有严重滑坡危险又难以处理的铁路线；
铁路保护煤柱留设
以铁路保护煤柱为例推导任意剖面处垂线 长度
防水煤柱设计

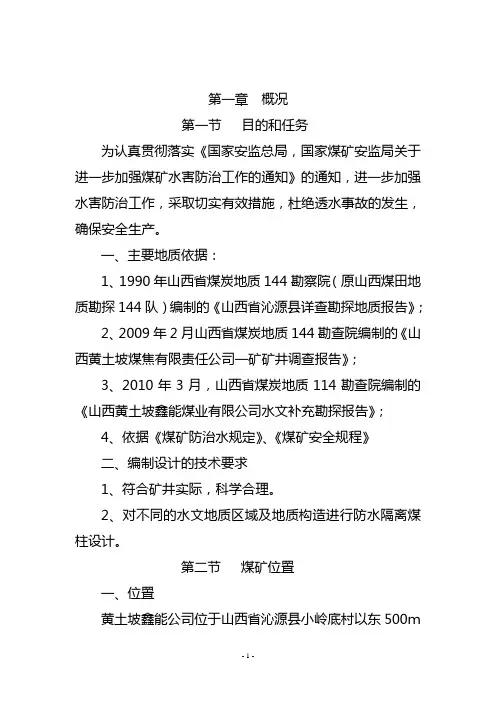

第一章概况第一节目的和任务为认真贯彻落实《国家安监总局，国家煤矿安监局关于进一步加强煤矿水害防治工作的通知》的通知，进一步加强水害防治工作，采取切实有效措施，杜绝透水事故的发生，确保安全生产。
一、主要地质依据：1、1990年山西省煤炭地质144勘察院（原山西煤田地质勘探144队）编制的《山西省沁源县详查勘探地质报告》；2、2009年2月山西省煤炭地质144勘查院编制的《山西黄土坡煤焦有限责任公司一矿矿井调查报告》；3、2010年3月，山西省煤炭地质114勘查院编制的《山西黄土坡鑫能煤业有限公司水文补充勘探报告》；4、依据《煤矿防治水规定》、《煤矿安全规程》二、编制设计的技术要求1、符合矿井实际，科学合理。
2、对不同的水文地质区域及地质构造进行防水隔离煤柱设计。
第二节煤矿位置一、位置黄土坡鑫能公司位于山西省沁源县小岭底村以东500ｍ处，行政区录属聪子峪乡管辖。
地理坐标为：北纬：36°48′47″--------36°50′20″=东经：112°11′16″------112°13′01″矿区范围由以下5个坐标连线圈定：（1980西安坐标系）1、X=4080372.23 Y=19612080.952、X=4076481.39 Y=19612080.953、X=4076481.36 Y=19605930.964、X=4078651.36 Y=19605930.955、X= 4079441.38 Y=19608480.95矿区形态为一直角梯形，南北长2170--3891ｍ，东西宽6150ｍ，面积18.8723Kｍ2，开采矿井2#—11#号煤，开采深度由1480ｍ至1020ｍ标高。
二、交通汾（阳）-屯（留）公路线从矿区西部通过，向北60K ｍ可达南同蒲铁路的平遥车站，也可与大（同）-运（城）高速公路接运，向南经郭道镇可达沁县城关与太焦铁路线相连。
本矿交通比较方便（见1-2-1交通位置图）。
煤矿矿井保护煤柱设计
(sin 3cos 2tan ')cot 3 d HB KH B 2(tan 'cos 2sin 2)
中 国 矿 业 大 学
• 式中：ρ’ —软弱面（有时为岩层与煤层的 接触面）上的内摩擦角，当无实测值时， 取ρ’=13°； • α3 —煤层露头至α=ρ’的点其间煤层的平均 倾角； • α2 —向斜无建筑物一翼的煤层倾角； • HB —α=ρ’的点处的煤层埋藏深度； • K —系数，可查表获得。
φ M N I φ II β II n A βI φ m M N M φ γ=α1 φ β γ m β n m' Om On N φ γ n n' β
βI I β II II m
(a)
M ¦Υ ¦Β m N φ γ A β n φ γ m M
(c)
N φ M γ n φ γ N φ γ
(f)
300 750 矿井设计深度
(b)
(d)
(e)
中 国 矿 业 大 学
– （1）建筑物位于向斜轴部上方时，保护煤柱边界的圈定： • ①在煤层倾向剖面上由受护面积边界点M、N，以φ角 作直线至基岩面Ⅰ、Ⅰ点。 • ②在基岩内，由于向斜翼上煤层倾角的变化，在采用 β = δ－k α（式中δ为走向移动角，α为煤层倾角，k为 系数）确定保护煤柱上边界时，应选用不同的α值。 为计算方便，按倾角相差10°为间隔，用αⅠ求出βⅠ ， 由Ⅰ点以βⅠ作直线交于Ⅱ点。 • ③用αII 求出βⅡ，由Ⅱ点以βⅡ作直线至煤层底板m、n 点。如果在Ⅱ点至煤层之间，岩层的倾角仍变化很大， 则仍按上述原则确定出点Ⅲ、Ⅳ……直至煤层底板。 • ④煤层走向剖面保护煤柱边界的圈定方法是过向斜轴 面与煤层交点O处作走向剖面，以φ、δ角在松散层和 基岩内作直线，得出保护煤柱的上、下边界。
保安煤柱设计
保
1. 巷道煤柱按以下公式计算
()
f 0.6M 2.5H S 1+=
式中： S 1——巷道保护煤柱的水平宽度，m ； H ——巷道的最大垂深，取390m ；
M ——煤层厚度，m ，取4号煤层最大厚度3.10m ； f ——煤的强度系数，取2。
()f
0.6M 2.5H S 1+==()2 3.10.62.5390⨯+=29.16（m ） 巷道煤柱取30m 。
2. 断层煤柱按下列计算：
L=0.5KM P K 3P
式中: L ——煤柱留设的宽度，m ；
K ——安全系数（一般取2～5）；
M ——煤层厚度或采高，m ，取4号煤层最大厚度
3.10m ；
P ——水头压力，Mpa ，（877.7-550）×9.8×103-=3.21Mpa ；
Kp ——煤的抗张强度，取0.6Mpa 。
L=0.5KM p K P
3=0.5×4×3.106
.021.33⨯=24.84m
断层煤柱取30m
井田边界煤柱留20m，大巷之间留30m，大巷两侧留30m 煤柱，断层煤柱留30m，采空区边界留20m。
工业场地及井筒按一级保护，村庄按三级保护，按场地外沿外扩20m保护带，再根据表土层和基岩厚度（表土移动角45。
，基岩移动角72。
）计算保安煤柱。
第四章保护煤柱留设-煤矿开采损害与保护
第二节 保护煤柱留设原理 留设保护煤柱的实质就是根据已掌握的地表 移动变形规律，在煤层层面上圈定一个保护煤柱 的边界，回采仅在该边界之外进行，已使开采的 影响不波及到需要保护的范围。 保护煤柱的边界是从受保护范围的边界起， 按移动角 δ 、 β 、 γ （主断面）上和斜向移动角 δ′ 、 β′、γ′（任意斜向断面上）所作的保护临界面与煤 层层面的交线。 如图4-1所示，地面上有一座需要保护的建筑 物ABCD，其受保护范围不是建筑物的外边界所圈 定的区域，而是过建筑物各角点平行于煤层走向 和倾向的四条直线所围成面积a0b0c0d0。
第二节 保护煤柱留设原理 从平面图上量出保护煤柱的面积A，根据煤层的倾 角 和煤的质量密度 及煤层厚度m，则可确定出 因留设煤柱而呆滞的煤量Q为:
Q A m cos
（4-1）
正确选取移动角是保护煤柱设计的关键。移动 角是指在充分采动或接近充分采动的条件下，主断 面上临界变形值的点和开采边界的连线与水平线在 煤柱一侧所夹的角。 一般建筑物低于Ⅰ级损坏（裂缝宽度小于4mm）。 砖石结构房屋的临界变形值为
第二节 保护煤柱留设原理
保护煤柱留设时，由于地质采矿条件的差异、移动角 的误差、井上下位置关系的不准确等因素的影响，使得 所留设的保护煤柱的尺寸和位置出现偏差。因此，留设 的保护煤柱应具有一定的备用尺寸。加备用尺寸的方法 如下:
在地面上加维护带 加维护带在煤层层面上加维护带 加备用尺寸 （s 30 H / 6，s为维护带宽度，H为深度） 减小移动角 2 5
1．新设计的矿井和生产矿井在留设建筑物保护煤柱时， 应有相应的图纸和文字说明。其内容，包括地质开采技术条 件，受保护对象概况，留设煤柱的必要性，选取的参数及压 煤量计算。 2．煤柱留设和变更的批准权限如下： （1）国家一级铁路和二级铁路，对矿井安全生产有严 重威胁的水体，大型矿井的主要井筒及工业场地，县以上城 镇及大型工厂，压煤量超过50万吨的其它建筑物、水体、铁 路及主要井巷煤柱的留设，必须报省、市、自治区煤炭管理 部门批准、备案。 （2）上述以外的建筑物、水体、铁路及主要并巷煤柱 的留设，必须报矿务局总工程师 批准，报省、市、自治区煤炭管理部门备案。 （3）各类煤柱应按留设标准严加控制，不得任意变更， 特殊情况下非改变不可时，须按上述批准权限重新报批。
工业广场保安煤柱设计

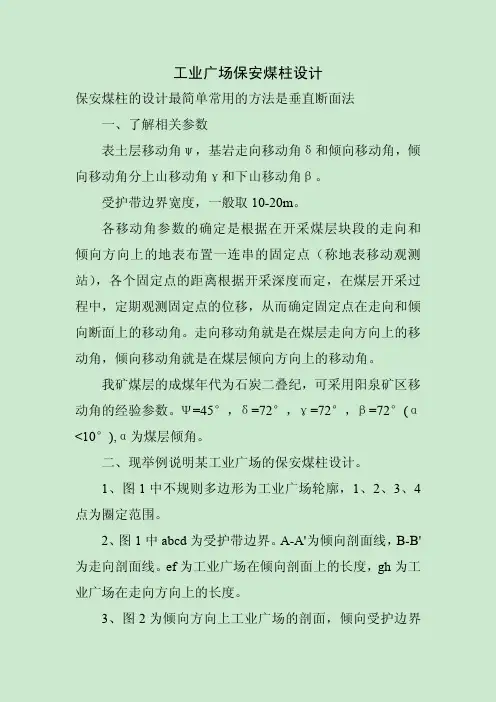

的长度为 ef，ep、fq 为表土层厚度，ee'、ff'为煤层埋深，mn' 为煤层底板，将移动角的相关参数代入图 2 中得到 mn 的长 度就是倾向方向上工业广场的保护煤柱长度。
4、图 3 为走向方向上工业广场的剖面，gp、hq 为表土 层厚度，b'c'、a'd'为煤层底板，将移动角的相关参数代入图 3 中得到 CF、DE 的长度就是走向方向上工业广场的保护煤柱 长度。
5、圈定 CDEF 的范围就为工业广场的保安煤柱边界。
1 e
φ
p' p
γ
e
m
α
2 f
φ
q q' β
f
n'
n 图2
B C
D
A
a
gb
A'
1
2
m
e
f
n
4 d
h 3c
F
B'
E
图1
g1
φ
δ p' p
b'
4h
φ
q q'δFra bibliotekc'
a'
d'
图3
工业广场保护煤柱设计
我矿煤层的成煤年代为石炭二叠纪，可采用阳泉矿区移 动角的经验参数。Ψ=45°，δ=72°，γ=72°，β=72°(α <10°),α为煤层倾角。
二、现举例说明某工业广场的保安煤柱设计。 1、图 1 中不规则多边形为工业广场轮廓，1、2、3、4 点为圈定范围。 2、图 1 中 abcd 为受护带边界。A-A'为倾向剖面线，B-B' 为走向剖面线。ef 为工业广场在倾向剖面上的长度，gh 为工 业广场在走向方向上的长度。 3、图 2 为倾向方向上工业广场的剖面，倾向受护边界
煤矿防治水规定解读释义(1)
2021/6/8
2
『释义』本条是关于矿井分界处防 隔水煤（岩）柱留设的规定。
（一）矿与矿边界必须留防隔水煤（岩）柱；以断层为界， 则必须在断层两侧留有防隔水煤（岩）柱。防隔水煤（岩） 柱尺寸在矿井设计时确定。 （二）矿井边界煤（岩）柱已破坏的，要采取有效措施， 建立防水承压的隔离措施。
•案例 2005年4月24日，吉林省蛟河市吉安煤矿+178米 一层煤掘进工作面发生透水，水流经吉安煤矿与腾达煤矿 连通的溜煤眼泄入腾达煤矿，造成腾达煤矿30名矿工死亡。
第四章 矿井防治水

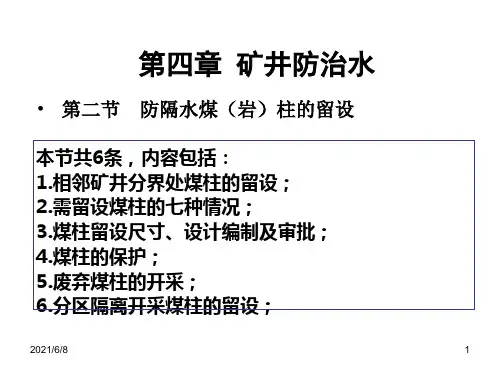

• 第二节 防隔水煤（岩）柱的留设
第五十二条：受水害威胁的矿井，有下列情况 之一的，应当留设防隔水煤（岩）柱：
（一）煤层露头风化带；
（二）在地表水体、含水冲积层下和水淹邻近地带；（三）与富水性强的含水层间存在水力联系的断层、裂 隙带或者强导水断层接触的煤层；
2021/6/8
5
（四）有大量积水的老窑和采空区； （五）导水、充水的陷落柱、岩溶洞穴或地下暗河； （六）分区隔离开采边界； （七）受保护的观测孔、注浆孔和电缆孔等。
漳河水库水通过李家洲煤矿、费家堡煤矿向水库下游
泄水，透水强度最大达到5.39立方米/秒，下游人民
群众受到严重威胁。经过3个月的注浆治理，堵水成
功。
2021/6/8
12
第四章 矿井防治水
• 第二节 防隔水煤（岩）柱的留设
第五十五条：开采水淹区下的废弃防隔水煤 （岩）柱时，应当彻底疏放上部积水。严禁 顶水作业。
2021/6/8
18
『释义』本条是关于矿井设置排水 系统的规定。
（一）矿井必须建立排水系统。主要包括水 泵、排水管路、配电设备、水仓、水沟等。 不得将矿井水向老空区排放或私自泄入其他 矿井，再由其他矿井排水。
煤矿各类保护煤柱设计方案

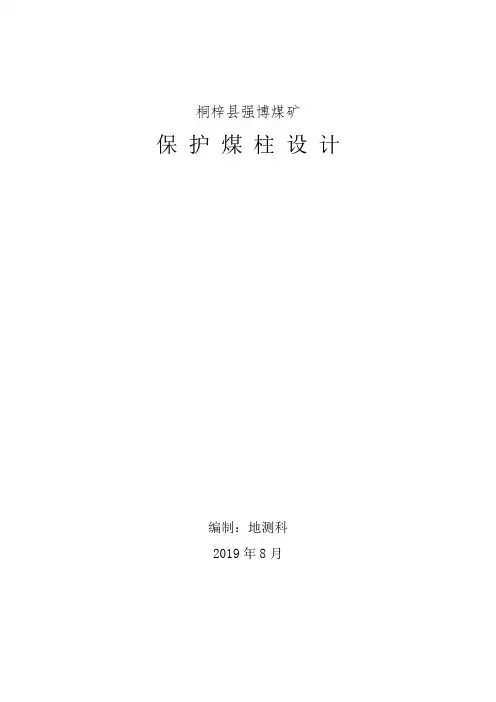

桐梓县强博煤矿
保护煤柱设计
编制：地测科
2019年8月
保护煤柱设计
一、保护煤柱留设目的和任务
保护煤柱是指专门留设在井下不予采出的、目的是保护其上方岩层内部和地表的上述保护对象不受开采影响的那部分煤体。
留设保护煤柱是保护各类防水沙、上覆岩层和地面建筑、构筑物不受开采影响。
为了煤矿能够安全生产避免因地下采矿引发的房屋裂缝、倒塌等威胁居民生命财产安全的地质灾害发生,我矿对煤矿井田内的所有村庄范围进行测绘、调查对村庄保护煤柱重新进行测量设计。
二、保护煤柱设计参数
1、移动角
正确选取移动角是保护煤柱设计的关键。
移动角是指在充分采动或接近充分采动条件下，主断层面上临界变形值的点和开采边界的连线与水平线在煤柱一侧所夹的角。
砖混结构房屋的临界变形值为i=3mm/m;k=0.2*10-3mm/㎡；§=2mm/m.
2、维护带
保护煤柱留设时，由于地质采矿条件的差异、移动角的误差、井上下位置关系的不准确等因素，使得所留设的保护煤柱的尺寸和位置出现偏差。
因此，留设的保护煤柱应具备一定的备用尺寸。
在地面上加维护带
在煤层层面上加维护带
加备用尺寸 S=30-H/6,为维护带宽度，H为深度
2°-5°。
合理留设保护煤柱的方法探讨
合理留设保护煤柱的方法探讨摘要：简要介绍了保护煤柱留设方法，合理留设安全煤柱保护地面建筑物免受地下开采影响。
关键词：留设保护煤柱，计算方法一、概述留设安全煤柱仍是保护地面建筑物免地下开采影响的主要措施之一，其传统方法有垂直剖法和垂线法。
这些方法存在一个共同缺点，即在保护边界角点处，只考虑了垂直于边界方向上的影响距离，而未考虑到斜向影响距离，从而使角点处留设煤柱过大，造成不必要的煤炭损失。
对于这一问题，已有多种减少角点多余煤柱的方法，最常用的方法是取两种方法设计煤柱的重叠部分，但当保护边界为矩形且沿煤层走向（或倾向）时，两个煤柱完全重叠，这种方法失去作用。
同时由于传统方法在理论上仍存在一些问题（见下文），因此有必要进一步探讨保护煤柱留设方法，以期提出一种最直接进行计算、便于在图上表示、且使留设煤柱最为合理（煤柱最小）的实用设计方法。
二、传统方法存在的问题1、在固定围护带时，建筑物边界转折处（角点）的围护带边界为折线，其宽度S/sinT/2（T为内角）大于规定的标准宽度S，其差值为△S=S•（1/sinT/2-1）。
事实上，围护带边界（受护边界）到建筑物边界的法线距离应处处相等（都为带宽S），角点处受护边界应是以角点为圆心，以带宽S为半径作圆与直接部分相切所得圆。
2、作表土层保护范围时，对应于建筑物边界角点的保护边界是折线，其宽度Lф/sin/T/2大于计算宽度Lф=h•ctg ф，其差值为△Lф=hctgф（1/sinT/2-1），（式中h为表土层厚度，ф为表土层移动角）。
事实上，表土层保护边界到受护边界的法向距离都相等（其值为Lф），在转折处应是以建筑物边界角点为圆心，以（S+Lф）为半径作圆与直线部分相切所得圆弧。
综合以上两方面因素，使得表土层保护边界在角点处宽度增大，其值为：△L=（S+hctgф）（1/sinT/2-1），一般情况下，取ф=45°，则有△L=（S+h）（1/sinT/2-1）。
保护煤柱设计
王家焉煤业有限公司保护煤柱设计方案（2012）王家焉煤矿地测科目录一、保护煤柱留设目的和任务 (3)二、保护煤柱设计参数 (3)（1）移动角 (3)（2）维护带 (3)三、保护煤柱留设的计算 (4)（1）确定受护边界 (4)（2）确定松散层保护边界 (5)（3）确定保护煤柱边界 (5)四、设计成果 (6)五、建议 (6)附1：王家焉煤矿保护煤柱留设尺寸表 (7)附2：5#煤层保安煤柱图 (7)一、保护煤柱留设目的和任务保护煤柱是指专门留设在井下不予采出的、目的是保护其上方岩层内部和地表的上述保护对象不受开采影响的那部分煤体。
留设保护煤柱是保护各类防水（沙）、上覆岩层和地面建筑、构筑物不受开采影响。
为了各煤矿能够安全生产，避免因地下采矿引发的房屋裂缝、倒塌等威胁居民生命财产安全的地质灾害发生，我矿对所有煤矿井田内的所有村庄范围进行测绘、调查，对村庄保护煤柱重新进行测量设计。
二、保护煤柱设计参数（1）移动角正确选取移动角是保护煤柱设计的关键。
移动角是指在充分采动或接近充分采动的条件下，主断面上临界变形值的点和开采边界的连线与水平线在煤柱一侧所夹的角。
砖石结构房屋的临界变形值为i=3mm/m;k=0.2*10-3mm/m2;§=2mm/m。
（2）维护带保护煤柱留设时，由于地质采矿条件的差异、移动角的误差、井上下位置关系的不准确等因素，使得所留设的保护煤柱的尺寸和位置出现偏差。
因此，留设的保护煤柱应具备一定的备用尺寸。
在地面上加维护带加维护带在煤层层面上加维护带加备用尺寸（s=30-H/6,s为维护带宽度,H为深度减小移动角2°-5°通过建筑物的角点做平行于煤层走向和煤层倾向的四条直线，俩俩相交的一矩形范围。
建筑物和构筑物的保护等级维护带宽度s(m)Ⅰ20Ⅱ15Ⅲ10Ⅳ 5三、保护煤柱留设的计算村庄和公路以及各类防水（沙）、建（构）筑物受护范围确定后，利用垂线法计算设计其保护煤柱范围，然后按参数计算完成。
