一级倒立摆的建模与控制分析

一级倒立摆的系统分析一、倒立摆系统的模型建立如图1-1所示为一级倒立摆的物理模型图1-1 一级倒立摆物理模型对于上图的物理模型我们做以下假设：M：小车质量m：摆杆质量b：小车摩擦系数l：摆杆转动轴心到杆质心的长度I：摆杆惯量F：加在小车上的力x：小车位置ɸ：摆杆与垂直向上方向的夹角θ：摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）图1-2是系统中小车和摆杆的受力分析图。

其中，N和P为小车与摆杆相互作用力的水平和垂直方向的分量。

注意：实际倒立摆系统中的检测和执行装置的正负方向已经完全确定，因而矢量方向定义如图所示，图示方向为矢量正方向。

图1-2 小车及摆杆受力分析分析小车水平方向受力，可以得到以下方程：M ẍ＝Ｆ-ｂẋ-Ｎ (1-1)由摆杆水平方向的受力进行分析可以得到以下方程：N =md 2dt 2(x +l sin θ) (1-2)即： N =mẍ+mlθcos θ−mlθ2sin θ (1-3)将这个等式代入式（1-1）中，可以得到系统的第一个运动方程： (M +m )ẍ+bẋ+mlθcos θ−mlθ2sin θ=F (1-4)为推出系统的第二个运动方程，我们对摆杆垂直方向上的合力进行分析，可以得出以下方程： P −mg =md 2dt 2(l cos θ) (1-5)P −mg =− mlθsin θ−mlθ2cos θ (1-6) 利用力矩平衡方程可以有：−Pl sinθ−Nl cosθ=Iθ (1-7)注意：此方程中的力矩方向，由于θ=π+ɸ，cosɸ=−cosθ，sinɸ=−sinθ，所以等式前面含有负号。

合并两个方程，约去P和N可以得到第二个运动方程：(I+ml2)θ+mgl sinθ=−mlẍcosθ (1-8)设θ=π+ɸ，假设ɸ与1（单位是弧度）相比很小，即ɸ＜＜1，则可以进行近似处理：cosθ=−1，sinθ=−ɸ，（dθdt ）2=0。

用u来代表被控对象的输入力F，线性化后的两个运动方程如下：{(I+ml2)ɸ−mglɸ=mlẍ(M+m)ẍ+bẋ−mlɸ=u(1-9)假设初始条件为0，则对式（1-9）进行拉普拉斯变换，可以得到：{(I+ml2)Φ(s)s2−mglΦ(s)=mlX(s)s2(M+m)X(s)s2+bX(s)s−mlΦ(s)s2=U(s) (1-10) 由于输出为角度ɸ，求解方程组的第一个方程，可以得到：X(s)=[(I+ml2)ml −gs2]Φ(s) (1-11)或改写为：Φ(s)X(s)=mls2(I+ml2)s2−mgl(1-12)如果令v=ẍ,则有：Φ(s)V（s）=ml(I+ml2)s2−mgl(1-13)如果将上式代入方程组的第二个方程，可以得到：(M+m)[(I+ml2)ml −gs]Φ(s)s2+b[(I+ml2)ml+gs2]Φ(s)s−mlΦ(s)s2=U(s) (1-14) 整理后可得传递函数：Φ(s) U(s)=mlqs2s4+b(I+ml2)qs3−(M+m)mglqs2−bmglqs(1-15)其中q=[(M+m)(I+ml2)−(ml)2]假设系统状态空间方程为：X=AX+Buy=CX+Du (1-16) 方程组对ẍ,ɸ解代数方程，可以得到解如下：{ẋ=ẋẍ=−(I+ml2)bI(M+m)+Mml2ẋ+m2gl2I(M+m)+Mml2ɸ+(I+ml2)I(M+m)+Mml2uɸ=ɸɸ=−mlbI(M+m)+Mml2ẋ+mgl(M+m)I(M+m)+Mml2ɸ+mlI(M+m)+Mml2u(1-17)整理后可以得到系统状态空间方程：[ẋẍɸɸ]=[01000−(I+ml2)bI(M+m)+Mml2m2gl2I(M+m)+Mml200010−mlbI(M+m)+Mml2mgl(M+m)I(M+m)+Mml20][xẋɸɸ]+[(I+ml2)I(M+m)+Mml2mlI(M+m)+Mml2]uy=[xɸ]=[10000010][xẋɸɸ]+[0]u(1-18)由（1-9）的第一个方程为：(I+ml2)ɸ−mgl ɸ=mlẍ对于质量均匀分布的摆杆可以有：I=13ml2于是可以得到：(13ml2+ml2)ɸ−mgl ɸ=mlẍ化简可以得到：ɸ=3g4l ɸ+34lẍ(1-19)设X={x, ẋ, ɸ , ɸ}，u=ẍ则有：[ẋẍɸɸ]=[010000000001003g4l0][xẋɸɸ]+[134l]uy=[xɸ]=[10000010][xẋɸɸ]+[0]u(1-20)以上公式推理是根据牛顿力学的微分方程验证的。

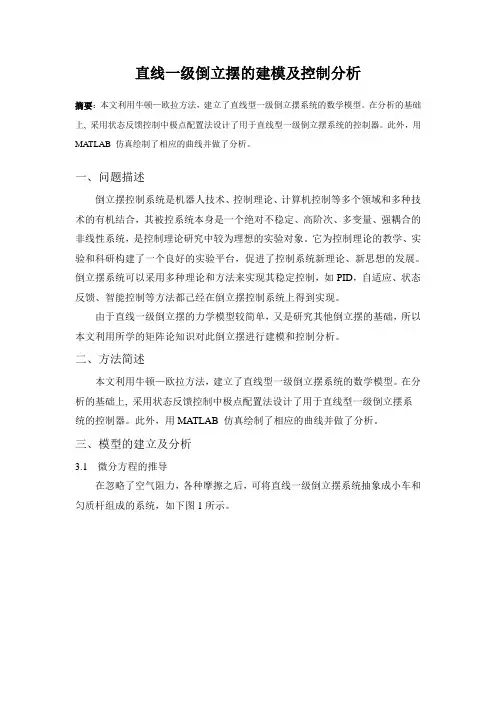

直线一级倒立摆的建模及控制分析摘要：本文利用牛顿—欧拉方法，建立了直线型一级倒立摆系统的数学模型。

在分析的基础上, 采用状态反馈控制中极点配置法设计了用于直线型一级倒立摆系统的控制器。

此外，用MATLAB 仿真绘制了相应的曲线并做了分析。

一、问题描述倒立摆控制系统是机器人技术、控制理论、计算机控制等多个领域和多种技术的有机结合，其被控系统本身是一个绝对不稳定、高阶次、多变量、强耦合的非线性系统，是控制理论研究中较为理想的实验对象。

它为控制理论的教学、实验和科研构建了一个良好的实验平台，促进了控制系统新理论、新思想的发展。

倒立摆系统可以采用多种理论和方法来实现其稳定控制，如PID，自适应、状态反馈、智能控制等方法都己经在倒立摆控制系统上得到实现。

由于直线一级倒立摆的力学模型较简单，又是研究其他倒立摆的基础，所以本文利用所学的矩阵论知识对此倒立摆进行建模和控制分析。

二、方法简述本文利用牛顿—欧拉方法，建立了直线型一级倒立摆系统的数学模型。

在分析的基础上, 采用状态反馈控制中极点配置法设计了用于直线型一级倒立摆系统的控制器。

此外，用MATLAB 仿真绘制了相应的曲线并做了分析。

三、模型的建立及分析3.1 微分方程的推导在忽略了空气阻力，各种摩擦之后，可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统，如下图1所示。

图1 直线一级倒立摆系统假设 M 为小车质量；m 为摆杆质量；b 为小车摩擦系数；l 为摆杆转动轴心到杆质心的长度；I 为摆杆惯量；F 为加在小车上的力；x 为小车位置；φ为摆杆与垂直向上方向的夹角；θ为摆杆与垂直向下方向的夹角。

图2是系统中小车和摆杆的受力分析图。

其中，N 和P 为小车与摆杆相互作用力的水平和垂直方向的分量。

值得注意的是: 在实际倒立摆系统中检测和执行装置的正负方向已确定, 因而矢量方向定义如图2所示, 图示方向为矢量正向。

(a) (b)图2 小车和摆杆的受力分析图分析小车水平方向所受的合力，可以得到以下方程：N x b F x M --= (1)由摆杆水平方向的受力进行分析可以得到下面等式：θθθθs i n c o s 2ml ml x m N -+= (2) 把这个等式代入上式中，就得到系统的第一个运动方程：()F ml ml x b x m M =-+++θθθθsin cos 2 (3)为了推出系统的第二个运动方程，我们对摆杆垂直方向上的合力进行分析，可以得到下面方程：θθθθc o s s i n 2 ml ml mg P --=- (4) 力矩平衡方程如下：θθθI Nl Pl =--cos sin (5)合并这(4)、(5)两个方程，约去P 和N ，得到第二个运动方程：()θθθc o s s i n 2x ml mgl ml I -=++ (6) 假设φ与1(单位是弧度)相比很小，即φ《1，则可以进行近似处理：0d d s i n 1c o s 2=⎪⎭⎫ ⎝⎛-=-=t θφθθ，， (7) 用u 来代表被控对象的输入力F ，线性化后两个运动方程如下：()()⎩⎨⎧=-++=-+u ml x b x m M xml mgl ml I φφφ 2 (8) 3.2 状态空间方程方程组(8)对φ，x 解代数方程，整理后的系统状态空间方程为： ()()()()()()()()u Mm l m M I m l Mm l m M I m lI x x Mm l m M I m M m gl Mm l m M I m lbMm l m M I gl m Mm l m M I b m l I x x ⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡++++++⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡+++++-+++++-=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡222222222200001000000010φφφφ u x x x y ⎥⎦⎤⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=0001000001φφφ 对于质量均匀分布的摆杆有：3/2ml I =，于是可得：()x ml mgl ml ml =-+φφ223/ 化简得：xll g 4343+=φφ设}{x u x x X ==1，，，，φφ ，则有：14301004300100000000010u l x x l g x x⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡φφφφ10001000001u x x x y ⎥⎦⎤⎢⎣⎡+⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡=φφφ 3.3 实际系统模型实际系统模型参数: M =1.096 Kg ；m =0.109 Kg ；b =0.1 N/m/s ； l =0.25 m ；I =0.0034 kg ·m ·m ；采样频率 T =0.005 s 。

直线一级倒立摆建模与性能分析直线一级倒立摆建模及性能分析一、数学模型建立在忽略了空气阻力和各种摩擦之后，可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统，如图1所示。

u 为外界作用力；x 为小车位移； 为摆杆与铅垂方向的夹角；O 、G 分别为摆杆与小车的链接点、摆杆质心的位置；M 为小车的质量；m 为摆杆的质量；J 为摆杆绕G 的转动惯量；l 为O 到摆杆质心的距离,L 为摆杆的长度；0f 为小车与导轨间的滑动摩擦系数，1f 为摆杆绕 O 转动的摩擦阻力矩系数。

对于上图的物理模型我们做以下假设： M ：小车质量 m ：摆杆质量 b ：小车摩擦系数l ：摆杆转动轴心到杆质心的长度 I ：摆杆惯量 F ：加在小车上的力 x ：小车位置ɸ：摆杆与垂直向上方向的夹角θ：摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）其机械部分遵守牛顿运动定律，其电子部分遵守电磁学的基本定律。

因此可以通过机理建模得到系统较为精确的数学模型。

应用牛顿力学来建立系统的动力学方程过程如下： 分析小车水平方向所受的合力，可以得到以下方程：N x b F xM --= 由摆杆水平方向的受力进行分析可以得到下面等式：22(sin )d N m x l dtθ=+即：2cos sin N mx ml ml θθθθ=+-把这个等式代入上式中，就得到系统的第一个运动方程：F ml ml x b x m M =-+++θθθθsin cos )(2（1-1） 为了推出系统的第二个运动方程，我们对摆杆垂直方向上的合力进行分析，可以得到下面方程：22(cos )d P mg m l dtθ-=-即：2sin cos P mg ml ml θθθθ-=+力矩平衡方程如下：θθθ I Nl Pl =--cos sin 注意：此方程中力矩的方向，由于θφθφφπθsin sin ,cos cos ,-=-=+=，故等式前面有负号。

合并这两个方程，约去P 和N ，得到第二个运动方程：θθθcos sin )(2xml mgl ml I -=++ （1-2） 1.1 微分方程模型设φπθ+=，当摆杆与垂直向上方向之间的夹角φ与1（单位是弧度）相比很小，即 1<<φ 时，则可以进行近似处理：1cos -=θ，φθ-=sin ，0)(2=dt d θ。

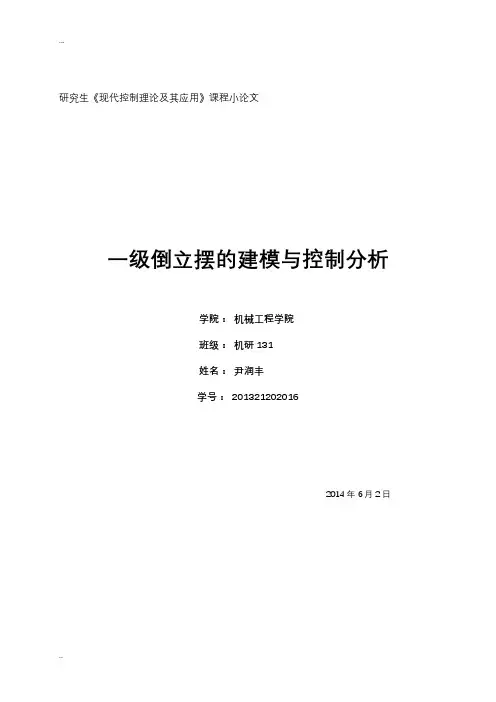

研究生《现代控制理论及其应用》课程小论文一级倒立摆的建模与控制分析学院：机械工程学院班级：机研131姓名：尹润丰学号： 2013212020162014年6月2日目录1. 问题描述及状态空间表达式建立............................ - 1 -1.1问题描述................................................................. - 1 -1.2状态空间表达式的建立..................................................... - 1 -1.2.1直线一级倒立摆的数学模型........................................... - 1 -1.2.2 直线一级倒立摆系统的状态方程 ...................................... - 5 -2.应用MATLAB分析系统性能.................................. - 6 -2.1直线一级倒立摆闭环系统稳定性分析......................................... - 6 -2.2 系统可控性分析.......................................................... - 7 -2.3 系统可观测性分析........................................................ - 8 -3. 应用matlab进行综合设计................................. - 8 -3.1状态反馈原理............................................................. - 8 -3.2全维状态反馈观测器和simulink仿真........................................ - 9 -4.应用Matlab进行系统最优控制设计......................... - 11 -5.总结.................................................... - 13 -1.问题描述及状态空间表达式建立1.1问题描述倒立摆是机器人技术、控制理论、计算机控制等多个领域、多种技术的有机结合，其被控系统本身又是一个绝对不稳定、高阶次、多变量、强耦合的非线性系统，可以作为一个典型的控制对象对其进行研究。

一级倒立摆系统仿真及分析1•摘要本次课程设讣，我们小组选择一级倒立摆系统作为物理模型，首先通过物理分析建立数学模型，得到系统的传递函数，通过对传递函数的极点，根轨迹，单位阶跃响应来分析系统稳定性。

建立状态空间模型，利用matlab进行能控能观性分析, 输入阶跃信号，分析系统输出响应。

通过设定初始条件，查看系统稳定性，利用simulink绘制系统状态图。

再对系统进行极点配置，进行状态反馈，使得系统在初始状态下处于稳定状态，并绘制系统状态图。

2・；3课程设计目的倒立摆系统是一个经典的快速、多变量、非线性、绝对不稳定系统，是用来检验某种控制理论或方法的典型方案。

倒立摆控制理论产生的方法和技术在半导体及精密仪器加E.机器人技术、导弹拦截控制系统和航空器对接控制技术等方面具有广阔的开发利用前景。

因此研究倒立摆系统具有重要的实践意义。

4.课程设计题目描述和要求本次课程设计•我们小组选择环节项H三：系统状态响应、输出响应的测量。

<环节目的：1. 利用MATLAB分析线性定常系统。

2. 利用SIMULINK进行系统状态空间控制模型仿真，求取系统的状态响应及输出响应。

环节内容、方法：1•给定系统状态空间方程，对系统进行可控性、可观性分析。

并利用SIMULINK 绘制系统的状态图，求取给定系统输入信号和初始状态时的状态响应及输出响应。

2.给定两个系统的状态空间模型，分别求两个系统的特征值；将两个系统的系统矩阵化为标准型；求出给定系统初始状态时，状态的零输入响应；求两个系统的传递函数并分析仿真结果。

4.课程设计报告内容数学模型的建立及分析对于倒立摆系统，山于其本身是自不稳定的系统，实验建模存在一定的困难。

但是经过小心的假设忽略掉一些次要的因素后，倒立摆系统就是一个典型的运动的刚体系统，可以在惯性坐标系内应用经典力学理论建立系统的动力学方程。

下面我们采用其中的牛顿一欧拉方法建立直线型一级倒立摆系统的数学模型。

在忽略了空气阻力，各种摩擦之后，可将直线一级倒立摆系统抽象成小车和匀质杆组成的系统，如下图1所示我们不妨做以下假设：M小车质量、m摆杆质量、b小车摩擦系数、I摆杆转动轴心到杆质心的长度、I摆杆惯、F加在小车上的力、x小车位置、＜1）摆杆与垂直向上方向的夹角、0 摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）。

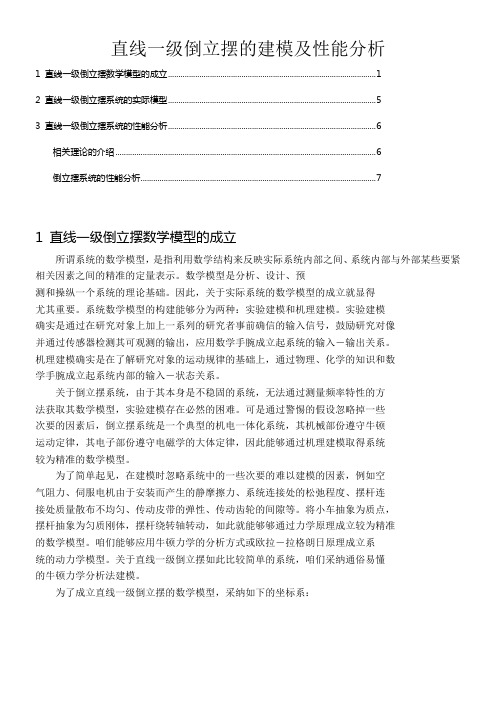

直线一级倒立摆的建模及性能分析1 直线一级倒立摆数学模型的成立 (1)2 直线一级倒立摆系统的实际模型 (5)3 直线一级倒立摆系统的性能分析 (6)相关理论的介绍 (6)倒立摆系统的性能分析 (7)1 直线一级倒立摆数学模型的成立所谓系统的数学模型，是指利用数学结构来反映实际系统内部之间、系统内部与外部某些要紧相关因素之间的精准的定量表示。

数学模型是分析、设计、预测和操纵一个系统的理论基础。

因此，关于实际系统的数学模型的成立就显得尤其重要。

系统数学模型的构建能够分为两种：实验建模和机理建模。

实验建模确实是通过在研究对象上加上一系列的研究者事前确信的输入信号，鼓励研究对像并通过传感器检测其可观测的输出，应用数学手腕成立起系统的输入－输出关系。

机理建模确实是在了解研究对象的运动规律的基础上，通过物理、化学的知识和数学手腕成立起系统内部的输入－状态关系。

关于倒立摆系统，由于其本身是不稳固的系统，无法通过测量频率特性的方法获取其数学模型，实验建模存在必然的困难。

可是通过警惕的假设忽略掉一些次要的因素后，倒立摆系统是一个典型的机电一体化系统，其机械部份遵守牛顿运动定律，其电子部份遵守电磁学的大体定律，因此能够通过机理建模取得系统较为精准的数学模型。

为了简单起见，在建模时忽略系统中的一些次要的难以建模的因素，例如空气阻力、伺服电机由于安装而产生的静摩擦力、系统连接处的松弛程度、摆杆连接处质量散布不均匀、传动皮带的弹性、传动齿轮的间隙等。

将小车抽象为质点，摆杆抽象为匀质刚体，摆杆绕转轴转动，如此就能够够通过力学原理成立较为精准的数学模型。

咱们能够应用牛顿力学的分析方式或欧拉－拉格朗日原理成立系统的动力学模型。

关于直线一级倒立摆如此比较简单的系统，咱们采纳通俗易懂的牛顿力学分析法建模。

为了成立直线一级倒立摆的数学模型，采纳如下的坐标系：图1直线一级倒立摆的物理模型其中，F 为加在小车上的力，M 为小车质量，m 为摆杆质量，I 为摆杆惯量， l 为摆杆转动轴心到杆质心的长度，x 为小车位移，φ为摆杆与垂直向上方向的夹角，b 为小车在滑轨上所受的摩擦力，N 和P 为摆杆彼此作使劲的水平和垂直方向的分量。

一阶倒立摆系统模型分析状态反馈与观测器设计一阶倒立摆系统是控制工程中常见的一个具有非线性特点的系统，它由一个摆杆和一个质点组成，质点在摆杆上下移动，而摆杆会受到重力的作用而产生摆动，需要通过控制来实现倒立的功能。

以下是一阶倒立摆系统的模型分析、状态反馈与观测器设计的详细介绍。

一、系统模型分析:一阶倒立摆系统是一个非线性动力学系统，可以通过线性化的方式来进行模型分析。

在进行线性化之前，首先需要确定系统的状态变量和输入变量。

对于一阶倒立摆系统，可以将摆杆角度和质点位置作为状态变量，将水平推力作为输入变量。

在对系统进行线性化之后，可以得到系统的状态空间表达式:x_dot = A*x + B*uy=C*x+D*u其中，x是状态向量，u是输入向量，y是输出向量。

A、B、C和D是系统的矩阵参数。

二、状态反馈设计:状态反馈是一种常用的控制方法，通过测量系统状态的反馈信号，计算出控制输入信号。

在设计状态反馈控制器之前，首先需要确定系统的可控性。

对于一阶倒立摆系统，可以通过可控性矩阵的秩来判断系统是否是可控的。

如果可控性矩阵的秩等于系统的状态数量，则系统是可控的。

在确定系统可控性之后，可以通过状态反馈控制器来实现控制。

状态反馈控制器的设计可以通过选择适当的反馈增益矩阵K来实现。

具体的设计方法是，根据系统的状态空间表达式，将状态反馈控制器加入到系统模型中。

状态反馈控制器的输入是状态变量，输出是控制输入变量。

然后，通过调节反馈增益矩阵K的值，可以实现对系统的控制。

三、观测器设计:观测器是一种常用的状态估计方法，通过测量系统的输出信号，估计系统的状态。

在设计观测器之前，首先需要确定系统的可观性。

对于一阶倒立摆系统，可以通过可观性矩阵的秩来判断系统是否是可观的。

如果可观性矩阵的秩等于系统的状态数量，则系统是可观的。

在确定系统可观性之后，可以通过观测器来实现状态估计。

观测器的设计可以通过选择适当的观测增益矩阵L来实现。

具体的设计方法是，根据系统的状态空间表达式，将观测器加入到系统模型中。

一阶倒立摆控制设计与实现一阶倒立摆是一种常见的控制系统模型，它由一个垂直的支柱和一个质量为m 的物体组成，物体通过支柱与地面相连。

在控制系统中，我们需要设计一个控制器来控制物体的位置和速度，使其保持在垂直位置上。

本文将介绍一阶倒立摆控制设计与实现的相关内容。

一、一阶倒立摆模型一阶倒立摆模型可以用以下方程描述：m*d^2y/dt^2 = -mg*sin(y) + u其中，y是物体的位置，u是控制器的输出，m是物体的质量，g是重力加速度，t是时间。

该方程可以通过拉普拉斯变换转换为传递函数：G(s) = Y(s)/U(s) = 1/(ms^2 + mg)二、控制器设计为了控制一阶倒立摆，我们需要设计一个控制器来产生控制信号u。

常见的控制器包括比例控制器、积分控制器和微分控制器，它们可以组合成PID控制器。

在本文中，我们将使用比例控制器来控制一阶倒立摆。

比例控制器的输出与误差成正比，误差越大，输出越大。

比例控制器的传递函数为：Gc(s) = Kp其中，Kp是比例增益。

三、闭环控制系统将控制器和一阶倒立摆模型组合起来，得到闭环控制系统的传递函数：G(s) = Y(s)/R(s) = Kp/(ms^2 + mg + Kp)其中，R(s)是参考信号，表示我们期望物体保持的位置。

四、控制系统实现在实现控制系统之前，我们需要对一阶倒立摆进行建模和仿真。

我们可以使用MATLAB等工具进行建模和仿真。

在MATLAB中，我们可以使用Simulink模块来建立一阶倒立摆模型和控制器模型。

在建立模型之后，我们可以进行仿真，观察系统的响应和稳定性。

在实现控制系统时，我们需要选择合适的硬件平台和控制器。

常见的硬件平台包括Arduino和Raspberry Pi等，常见的控制器包括PID控制器和模糊控制器等。

在实现控制系统之后，我们需要进行调试和优化，以达到最佳控制效果。

五、总结本文介绍了一阶倒立摆控制设计与实现的相关内容，包括一阶倒立摆模型、控制器设计、闭环控制系统和控制系统实现。

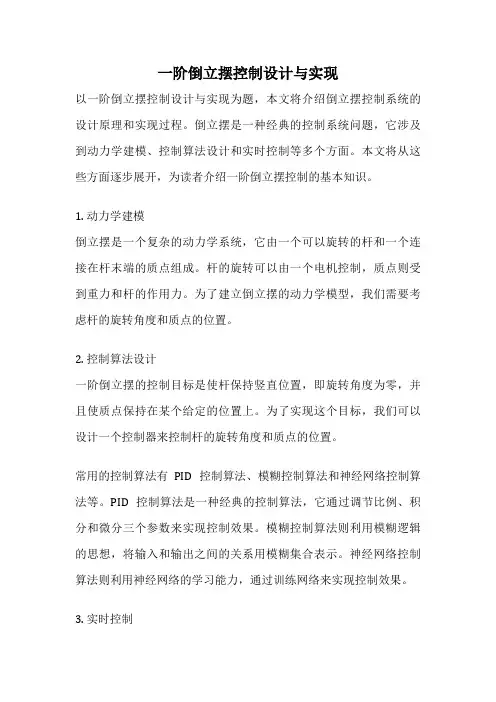

一阶倒立摆控制设计与实现以一阶倒立摆控制设计与实现为题，本文将介绍倒立摆控制系统的设计原理和实现过程。

倒立摆是一种经典的控制系统问题，它涉及到动力学建模、控制算法设计和实时控制等多个方面。

本文将从这些方面逐步展开，为读者介绍一阶倒立摆控制的基本知识。

1. 动力学建模倒立摆是一个复杂的动力学系统，它由一个可以旋转的杆和一个连接在杆末端的质点组成。

杆的旋转可以由一个电机控制，质点则受到重力和杆的作用力。

为了建立倒立摆的动力学模型，我们需要考虑杆的旋转角度和质点的位置。

2. 控制算法设计一阶倒立摆的控制目标是使杆保持竖直位置，即旋转角度为零，并且使质点保持在某个给定的位置上。

为了实现这个目标，我们可以设计一个控制器来控制杆的旋转角度和质点的位置。

常用的控制算法有PID控制算法、模糊控制算法和神经网络控制算法等。

PID控制算法是一种经典的控制算法，它通过调节比例、积分和微分三个参数来实现控制效果。

模糊控制算法则利用模糊逻辑的思想，将输入和输出之间的关系用模糊集合表示。

神经网络控制算法则利用神经网络的学习能力，通过训练网络来实现控制效果。

3. 实时控制倒立摆的控制需要实时采集传感器数据，并根据这些数据计算控制信号。

在实际应用中，我们可以使用编码器来测量杆的旋转角度，使用加速度计来测量质点的加速度，然后通过控制器来计算电机的控制信号。

为了实现实时控制，我们可以使用嵌入式系统来实现。

嵌入式系统是一种专门设计用于控制和处理实时数据的计算机系统，它通常由微处理器、存储器和输入输出设备组成。

通过将控制算法和传感器接口集成到嵌入式系统中，我们可以实现倒立摆的实时控制。

总结本文介绍了一阶倒立摆控制的基本原理和实现方法。

倒立摆是一个复杂的动力学系统，控制它需要建立动力学模型，并设计合适的控制算法。

通过实时采集传感器数据并计算控制信号，我们可以实现倒立摆的控制。

希望本文对读者理解一阶倒立摆控制有所帮助，同时也希望读者能够进一步探索和研究这个有趣的控制问题。

一级倒立摆系统分析一级倒立摆系统由一个垂直的支撑杆和一个质量为m、长度为l的摆杆组成。

摆杆的一端通过一个旋转关节连接在支撑杆的顶端，另一端可以自由地在重力作用下摆动。

我们将摆杆的摆动角度定义为θ，并假设摆杆的运动是平面运动，不考虑摆杆在垂直方向上的移动。

首先，我们需要建立一级倒立摆系统的动力学方程。

根据牛顿第二定律和角动量守恒定律，可以得到以下方程：1.支撑杆垂直方向受力平衡方程：-mgl sinθ = 0其中g为重力加速度。

2. 摆杆绕旋转关节的转动惯量为I = ml^2/3，根据转动惯量的定义可以得到角加速度α与力矩τ之间的关系：τ=Iα其中τ = ml^2/3α。

3.摆杆绕旋转中心的转动方程：τ = Iα = ml^2/3α = -mgl sinθ可以得到α与θ之间的关系：α = -3g/(2l)sinθ。

以上方程可以描述一级倒立摆系统在垂直方向上的平衡和旋转运动。

其中，第一条方程表示摆杆在垂直方向上的受力平衡，第二条方程表示摆杆的转动惯量及其与角加速度之间的关系，第三条方程表示摆杆绕旋转中心的转动方程。

接下来，我们可以通过线性化分析来研究一级倒立摆系统的稳定性。

线性化是一种将非线性系统近似为线性系统的方法，通过计算系统在一些平衡点附近的一阶导数来实现。

我们首先要找到一级倒立摆系统的平衡点。

根据第一条方程，当θ=0时，系统达到平衡。

在这个平衡点，摆杆不再摆动，所有受力均平衡。

接下来，我们对系统进行线性化。

首先将θ分解为平衡点的偏差值Δθ和小量δθ，即：θ=θ_e+Δθ+δθ其中θ_e为平衡点的角度。

将上述表达式带入到第三条方程中，并只保留一阶项，可以得到线性化的转动方程：α = -3g/(2l)(sinθ_e + cosθ_e Δθ +cosθ_e δθ)。

我们可以进一步线性化该方程，即将sinθ_e和cosθ_e在一阶项展开，并忽略二阶项，得到：α=-3g/(2l)(θ_e+Δθ+δθ)。

基于PID控制的一级倒立摆系统的研究一级倒立摆系统是控制理论中常用的一个实验模型，它能够很好地展示PID控制器的性能和效果。

本文将介绍一级倒立摆系统的建模过程、PID控制器的设计以及实验结果和分析。

一、一级倒立摆系统的建模为了进行控制系统设计，首先需要对一级倒立摆系统进行建模。

可以利用动力学方程来描述一级倒立摆系统的行为。

设系统的输入为电机的扭矩τ，输出为杆的角度θ。

根据牛顿第二定律，可以得到如下的动力学方程：mL²θ¨ + mgsinθL = τ其中，m是摆的质量，L是摆的长度，g是重力加速度，θ¨是杆的角加速度。

将动力学方程进行线性化，得到如下形式：θ¨=(g/L)θ+(τ/(mL²))这是一个二阶常微分方程，可以通过PID控制器进行控制。

二、PID控制器的设计PID控制器是一种经典的控制器，由比例、积分和微分三部分组成。

PID控制器的输出和输入之间的关系如下：u(t) = Kp e(t) + Ki ∫e(t)dt + Kd de(t)/dt其中，u(t)是控制器的输出，e(t)是控制误差，Kp、Ki和Kd分别是比例、积分和微分增益。

利用PID控制器，可以将控制器的输出u(t)作为电机的扭矩输入τ，实现对杆角度θ的控制。

具体的PID参数选择需要根据实际情况和控制要求进行调整和优化。

三、实验结果和分析通过实验，可以得到一级倒立摆系统的实际响应曲线。

利用PID控制器对系统进行控制，将杆保持在倒立状态。

实验结果显示，PID控制器可以有效控制一级倒立摆系统。

通过调整PID参数，可以调节系统的稳定性、响应速度和抗干扰性能。

总结本文基于PID控制，对一级倒立摆系统进行了研究。

通过建模和控制器设计，实现了对杆角度的控制。

实验结果证明了PID控制器在一级倒立摆系统中的良好性能和效果。

未来的研究可以进一步探索其他控制算法在一级倒立摆系统中的应用，以及优化控制器参数的方法。

环形一级倒立摆的建模与控制
环形一级倒立摆是一种基于完全线性模型动力学系统的重要机构。

它通过将一个简单
形状的圆环和两个非常简单的支撑结构放在环上，将圆环内外连接起来，从而实现倒立摆
运动的目的。

环形一级倒立摆机构在实验性机械力学研究以及实用机器设计中都有着广泛
应用。

首先，动力学建模的目的是确定环形一级倒立摆的运动学行为，特别是整个系统在不
断变化外输入下的响应规律，在此基础上构造一种有效的控制策略进行控制。

准确确定环
形一级倒立摆机构的动力学参数也是实现接下来的控制过程的基础，因此一定要全面准确
地确定环形一级倒立摆的动力学参数。

其次，环形一级倒立摆的控制是机构动力学建模的核心，也是机构技术应用的关键。

为了确保系统实现预定的动作，实现系统的稳定运行，首先要给出环形一级倒立摆的数学
模型，考虑到机构参数量多，一定要注意合理地选择力学参数及控制参数，根据机构特性
进行有效地搭建。

此外，在搭建环形一级倒立摆的控制系统时，还要特别考虑抗干扰性能，通过优化控制技术，增大控制比例带下限，来实现机构的高精度控制。

环形一级倒立摆的建模与控制需要综合考虑动力学因素和控制因素。

根据物理实验和
数学建模的结果，设计并实施一种有效的控制策略，可以有效地实现环形式一级倒立摆的
控制，获得较高的控制效果。

总的来说，环形一级倒立摆的建模与控制有助于揭示机构的动力学特性，并帮助控制
者有效地实现控制目标，在实际工程中可以广泛应用。

直线一级倒立摆的数学建模和根轨迹控制直线一级倒立摆是一种基于控制理论的研究对象，它可以通过数学建模来进行分析和控制。

数学建模的过程中，需要将倒立摆的动力学方程、控制器以及传感器等元器件进行建模。

根据建模结果可以分析系统的稳定性、响应速度等特征，并为设计控制策略提供参考。

根轨迹控制是一种常用于控制系统设计的方法，它通过分析控制系统的传递函数，绘制根轨迹图来评估控制系统的稳定性和性能。

对于直线一级倒立摆，可以根据其数学模型进行传递函数分析，得出控制系统的传递函数，并绘制根轨迹图。

在根轨迹图上，可以根据根轨迹的位置来判断系统的稳定性和响应速度，从而确定控制策略并调整控制参数，以实现目标控制效果。

因此，直线一级倒立摆的数学建模和根轨迹控制在控制理论研究和工程应用中具有重要意义，可以为控制系统设计提供有效的方法和手段。

一级倒立摆的系统分析一、倒立摆系统的模型建立如图1-1所示为一级倒立摆的物理模型图1-1 一级倒立摆物理模型对于上图的物理模型我们做以下假设：M：小车质量m：摆杆质量b：小车摩擦系数l：摆杆转动轴心到杆质心的长度I：摆杆惯量F：加在小车上的力x：小车位置ɸ：摆杆与垂直向上方向的夹角θ：摆杆与垂直向下方向的夹角（考虑到摆杆初始位置为竖直向下）图1-2是系统中小车和摆杆的受力分析图。

其中，N和P为小车与摆杆相互作用力的水平和垂直方向的分量。

注意：实际倒立摆系统中的检测和执行装置的正负方向已经完全确定，因而矢量方向定义如图所示，图示方向为矢量正方向。

图1-2 小车及摆杆受力分析分析小车水平方向受力，可以得到以下方程：M ẍ＝Ｆ-ｂẋ-Ｎ (1-1)由摆杆水平方向的受力进行分析可以得到以下方程：N =md 2dt 2(x +l sin θ) (1-2)即： N =mẍ+mlθcos θ−mlθ2sin θ (1-3)将这个等式代入式（1-1）中，可以得到系统的第一个运动方程： (M +m )ẍ+bẋ+mlθcos θ−mlθ2sin θ=F (1-4)为推出系统的第二个运动方程，我们对摆杆垂直方向上的合力进行分析，可以得出以下方程： P −mg =md 2dt 2(l cos θ) (1-5)P −mg =− mlθsin θ−mlθ2cos θ (1-6) 利用力矩平衡方程可以有：−Pl sinθ−Nl cosθ=Iθ (1-7)注意：此方程中的力矩方向，由于θ=π+ɸ，cosɸ=−cosθ，sinɸ=−sinθ，所以等式前面含有负号。

合并两个方程，约去P和N可以得到第二个运动方程：(I+ml2)θ+mgl sinθ=−mlẍcosθ (1-8)设θ=π+ɸ，假设ɸ与1（单位是弧度）相比很小，即ɸ＜＜1，则可以进行近似处理：cosθ=−1，sinθ=−ɸ，（dθdt ）2=0。

用u来代表被控对象的输入力F，线性化后的两个运动方程如下：{(I+ml2)ɸ−mglɸ=mlẍ(M+m)ẍ+bẋ−mlɸ=u(1-9)假设初始条件为0，则对式（1-9）进行拉普拉斯变换，可以得到：{(I+ml2)Φ(s)s2−mglΦ(s)=mlX(s)s2(M+m)X(s)s2+bX(s)s−mlΦ(s)s2=U(s) (1-10) 由于输出为角度ɸ，求解方程组的第一个方程，可以得到：X(s)=[(I+ml2)ml −gs2]Φ(s) (1-11)或改写为：Φ(s)X(s)=mls2(I+ml2)s2−mgl(1-12)如果令v=ẍ,则有：Φ(s)V（s）=ml(I+ml2)s2−mgl(1-13)如果将上式代入方程组的第二个方程，可以得到：(M+m)[(I+ml2)ml −gs]Φ(s)s2+b[(I+ml2)ml+gs2]Φ(s)s−mlΦ(s)s2=U(s) (1-14) 整理后可得传递函数：Φ(s) U(s)=mlqs2s4+b(I+ml2)qs3−(M+m)mglqs2−bmglqs(1-15)其中q=[(M+m)(I+ml2)−(ml)2]假设系统状态空间方程为：X=AX+Buy=CX+Du (1-16) 方程组对ẍ,ɸ解代数方程，可以得到解如下：{ẋ=ẋẍ=−(I+ml2)bI(M+m)+Mml2ẋ+m2gl2I(M+m)+Mml2ɸ+(I+ml2)I(M+m)+Mml2uɸ=ɸɸ=−mlbI(M+m)+Mml2ẋ+mgl(M+m)I(M+m)+Mml2ɸ+mlI(M+m)+Mml2u(1-17)整理后可以得到系统状态空间方程：[ẋẍɸɸ]=[01000−(I+ml2)bI(M+m)+Mml2m2gl2I(M+m)+Mml200010−mlbI(M+m)+Mml2mgl(M+m)I(M+m)+Mml20][xẋɸɸ]+[(I+ml2)I(M+m)+Mml2mlI(M+m)+Mml2]uy=[xɸ]=[10000010][xẋɸɸ]+[0]u(1-18)由（1-9）的第一个方程为：(I+ml2)ɸ−mgl ɸ=mlẍ对于质量均匀分布的摆杆可以有：I=13ml2于是可以得到：(13ml2+ml2)ɸ−mgl ɸ=mlẍ化简可以得到：ɸ=3g4l ɸ+34lẍ(1-19)设X={x, ẋ, ɸ , ɸ}，u=ẍ则有：[ẋẍɸɸ]=[010000000001003g4l0][xẋɸɸ]+[134l]uy=[xɸ]=[10000010][xẋɸɸ]+[0]u(1-20)以上公式推理是根据牛顿力学的微分方程验证的。

一阶倒立摆系统建模与仿真研究一阶倒立摆系统是一种典型的非线性控制系统，具有多种状态和复杂的运动特性。

在实际生活中，倒立摆被广泛应用于许多领域，如机器人平衡控制、航空航天、制造业等。

因此，对一阶倒立摆系统进行建模与仿真研究具有重要的理论价值和实际意义。

ml''(t) + b*l'(t) + k*l(t) = F(t)其中，m为质量，b为阻尼系数，k为弹簧常数，l(t)为摆杆的位移，l'(t)为摆杆的加速度，l''(t)为摆杆的角加速度，F(t)为外界作用力。

在仿真过程中，需要设定摆杆的初始位置和速度。

一般而言，初始位置设为0，初始速度设为0。

边界条件则根据具体实验需求进行设定，如限制摆杆的最大位移、最大速度等。

利用MATLAB/Simulink等仿真软件进行建模和实验，可以方便地通过改变输入信号的参数（如力F）或系统参数（如质量m、阻尼系数b、弹簧常数k）来探究一阶倒立摆系统的性能和反应。

通过仿真实验，我们可以观察到一阶倒立摆系统在受到不同输入信号的作用下，会呈现出不同的运动规律。

在适当的输入信号作用下，摆杆能够达到稳定状态；而在某些特定的输入信号作用下，摆杆可能会出现共振现象。

在仿真过程中，我们可以发现一阶倒立摆系统具有一定的鲁棒性。

在一定范围内，即使输入信号发生变化或系统参数产生偏差，摆杆也能够保持稳定状态。

然而，当输入信号或系统参数超过一定范围时，摆杆可能会出现共振现象，导致系统失稳。

因此，在实际应用中，需要对输入信号和系统参数进行合理控制，以保证系统的稳定性。

为了避免共振现象的发生，可以通过优化系统参数或采用其他控制策略来实现。

例如，适当增加阻尼系数b能够减小系统的振荡幅度，有利于系统尽快达到稳定状态。

可以采用反馈控制策略，根据摆杆的实时运动状态调整输入信号，以抑制系统的共振响应。

本文对一阶倒立摆系统进行了建模与仿真研究，通过观察不同参数设置下的系统性能和反应，对其运动规律、鲁棒性及稳定性进行了分析。

一阶倒立摆模型建立与正确性分析【实验目的】学会建立一阶倒立摆模型建立，并结合物理现象与数值结果分析模型的正确性。

【实验设备与软件】MATLAB/Simulink【实验原理】对于倒立摆系统，由于其本身是自不稳定的系统，实验建模存在一定的困难但是经过假设忽略掉一些次要的因素后，倒立摆系统就是一个典型的运动的刚体系统，可以在惯性坐标系内应用经典力学理论建立系统的动力学方程下面我们采用其中的牛顿欧拉方法建立直线型一阶倒立摆系统的数学模型.微分方程的推导：在忽略了空气阻力和各种摩擦之后，可将直线一阶倒立摆系统抽象成小车和匀质杆组成的系统.图一直线一阶倒立摆系统图取小车质量M=1.096kg，摆杆质量m=0.109kg，摆杆与小车间的摩擦系数b1=0.001N.m.s.，小车水平运动的摩擦系数b2=0.1N.m.s.，摆杆转动轴心到摆杆质心的长度l=0.25m，加在小车上的力F，小车位置X，摆的角度θ摆杆惯量J。

一．忽略摩擦摆杆绕其重心的转动方程为：J=—l （1）摆杆重心的水平运动可描述为：=m(x+) （2）摆杆重心在垂直方向上的运动可描述为：—mg= m(x+l) （3）小车水平方向运动可描述为：F—=M （4）由式(2)和式（4）得到：（M+m ）x+ml （—）=F （5）由式（1）式（2）和式（3）得：J+mml=mgl （6）整理式（5）和式（6）得：（7）若只考虑θ=0 在其工作点附近（0*<θ<10）的细微变化，这时可近似认为 ， sin θ=θ，cos θ=1,J=由此得到的简化近似模型为：代入数值得本实验中倒立摆的简化模型：二．有摩擦定义逆时针转动为正方向。

设摆杆的重心为（）,则（1）根据牛顿定律建立系统垂直和水平运动力学方程：（1） 摆杆绕其重心转动的力学方程为：J=l+l b1 （2）式中，J 为摆杆绕其重心的转动惯量：2312123J mL L ml ==。

这里，杆重力的转动力矩为0，小车运动引起的杆牵连运动的惯性力的转矩也为0。

题目一：考虑以下图的倒立摆系统。

图中，倒立摆安装在一个小车上。

这里仅考虑倒立摆在图面内运动的二维问题。

倒立摆系统的参数包含：摆杆的质量（摆杆的质量在摆杆中心）、摆杆的长度、小车的质量、摆杆惯量等。

图倒立摆系统设计一个控制系统，使适当给定随意初始条件( 由扰乱惹起 ) 时，最大超调量%≤10%，调理时间 ts≤ 4s，使摆返回至垂直地点，并使小车返回至参照地点(x=0) 。

要求： 1、成立倒立摆系统的数学模型2、剖析系统的性能指标——能控性、能观性、稳固性3、设计状态反应阵，使闭环极点能够达到希望的极点，这里所说的希望的极点确立是把系统设计成拥有两个主导极点，两个非主导极点，这样就能够用二阶系统的剖析方法进行参数确实定4、用MATLAB进行程序设计，获得设计后系统的脉冲响应、阶跃响应，绘出相应状态变量的时间响应图。

解：1成立一级倒立摆系统的数学模型系统的物理模型如图 1 所示，在惯性参照系下，设小车的质量为M ，摆杆的质量为m ，摆杆长度为l ，在某一瞬时时辰摆角( 即摆杆与竖直线的夹角) 为θ，作用在小车上的水平控制力为u。

这样，整个倒立摆系统就遇到重力, 水平控制力和摩擦力的 3 外力的共同作用。

图 1一级倒立摆物理模型成立系统状态空间表达式为简单起见，本文第一假定:(1)摆杆为刚体；(2)忽视摆杆与支点之间的摩擦；( 3)忽视小车与导轨之间的摩擦。

在如图一所示的坐标下，小车的水平地点是y, 摆杆的偏离地点的角度是θ，摆球的水平地点为 y+lsin θ。

这样，作为整个倒立摆系统来说，在说平方方向上，依据牛顿第二定律，获得M d 2 y m d 2( y l sin ) u（ 1）dt 2dt 2关于摆球来说，在垂直于摆杆方向，由牛顿第二运动定律，获得m d2l sin ) mgsin2 (y（ 2）dt方程 (1) ，(2) 是非线性方程，因为控制的目的是保持倒立摆直立，在施加适合的外力条件下，假定θ很小，靠近于零是合理的。
