数控技术与应用B卷参考答案

数控技术及应用期末考试试卷（B卷）一、填空题1、数控机床按伺服系统的控制方式可分为开环、半闭环、闭环。

2、一般数控加工程序由程序号、准备功能、坐标值、进给速度、主轴速度、刀具、辅助功能等功能字组成。

3、立铣刀主要用于平面轮廓零件的加工，而球头铣刀则主要用于加工曲面。

4、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备回转工作台，或使用数控度头。

5、改变刀具半径补偿值的大、小、可以实现同一轮廓的粗、精加工，改变刀具半径补偿值的正、负可以实现同一轮廓的凸模和凹模的加工。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、放电、热膨胀、抛出金属和消电离等几个连续阶段。

7、影响数控电火花成形加工精度的主要因素是放电间隙大小及一致性、电极的损耗、二次放电。

8、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用正极性加工。

9、确定数控电火花线切割加工中电极丝相对基准面、基准线或基准孔的坐标位置的方法有：目测法、火花法电阻法、自动找正中心。

10、脉冲当量是指相对一个进给脉冲机床移动部件的位移量数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的一半。

11、数控机床选用内容包括机床主参数、机床精度、机床功能。

12、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为鉴相、工作方式和鉴幅工作方式。

13、常见的程序段格式有分隔符固定顺序式、和字地址程序段格式两类。

14、数控电火花线切割机床U、V移动工作台，是具有锥度加工功能的电火花线切割机床的一个组成部分。

二、判断题（每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

（√）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

（√）3、数控螺纹加工，在考虑走刀路线时，要求设定一定的引入和引出距离。

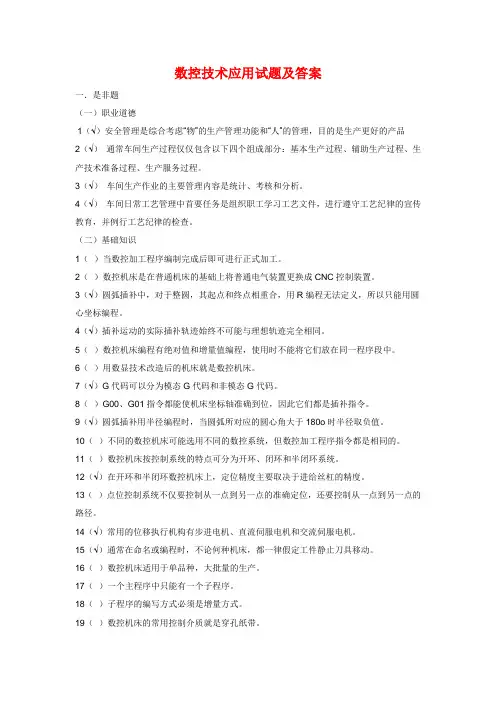

数控技术应用试题及答案一．是非题（一）职业道德1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

3（√）车间生产作业的主要管理内容是统计、考核和分析。

4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1（×）当数控加工程序编制完成后即可进行正式加工。

2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。

3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R编程无法定义，所以只能用圆心坐标编程。

4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

6（×）用数显技术改造后的机床就是数控机床。

7（√）G代码可以分为模态G代码和非模态G代码。

8（×）G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。

9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180o时半径取负值。

10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

16（×）数控机床适用于单品种，大批量的生产。

17（×）一个主程序中只能有一个子程序。

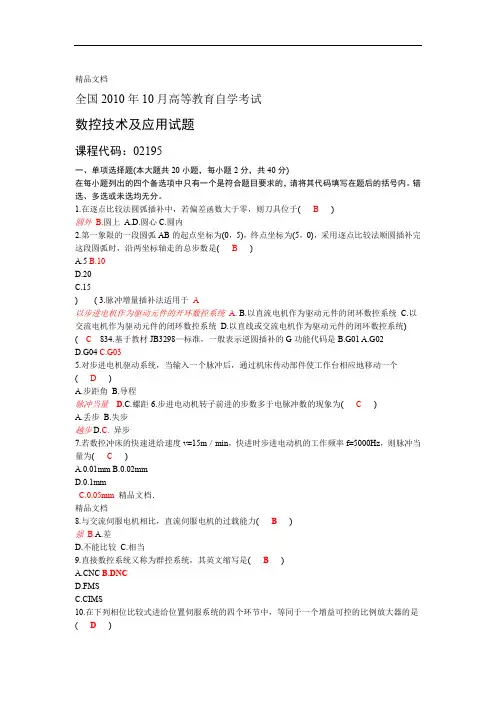

精品文档全国2010年10月高等教育自学考试数控技术及应用试题课程代码：02195一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( B)圆外 B.圆上 A.D.圆心C.圆内2.第一象限的一段圆弧AB的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( B)A.5B.10D.20C.15) ( 3.脉冲增量插补法适用于A以步进电机作为驱动元件的开环数控系统 A. B.以直流电机作为驱动元件的闭环数控系统 C.以交流电机作为驱动元件的闭环数控系统 D.以直线或交流电机作为驱动元件的闭环数控系统) ( C834.基于教材JB3298—标准，一般表示逆圆插补的G功能代码是B.G01 A.G02D.G04 C.G035.对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( D)A.步距角B.导程脉冲当量 D.C.螺距6.步进电动机转子前进的步数多于电脉冲数的现象为( C)A.丢步B.失步越步D.C.异步7.若数控冲床的快速进给速度v=15m／min，快进时步进电动机的工作频率f=5000Hz，则脉冲当量为( C)A.0.01mmB.0.02mmD.0.1mmC.0.05mm精品文档．精品文档8.与交流伺服电机相比，直流伺服电机的过载能力( B)强 B.A.差D.不能比较C.相当9.直接数控系统又称为群控系统，其英文缩写是( B)CB.DNCD.FMSC.CIMS10.在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是( D)A.脉冲／相位变换器B.鉴相器位置控制器 C.正余弦函数发生器 D.11.采用开环进给伺服系统的机床上，通常不安装( D) ．A.伺服系统B.制动器位置检测器件 D.数控系统 C.12.在下列脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( A)可逆计数器UDC B.A.位置检测器D.AM 偏差补偿寄存器+C.同步电路13.一五相混合式步进电动机，转子齿数为100，当五相十拍运行时，其步距角为( A)° B.0.72A.0.36°D.1.5°C.0.75°) C14.普通的旋转变压器测量精度(较高B.A.很高较低很低C.D.15.在光栅位移传感器中，为了得到两个相位相差90°的正弦信号，一般在相距______莫尔条纹间距的位置上设置两个光电元件。

机床数控技术及应用考卷一、选择题（每题2分，共20分）A. 数控编程技术B. 伺服驱动技术C. 技术D. 机床结构设计技术2. 数控机床的数控系统主要由哪两部分组成？A. 编程器和控制器B. 伺服系统和检测系统C. 机床本体和电气系统D. 输入输出设备和操作面板A. 伺服电机B. 步进电机C. 液压缸D. 编码器4. 数控编程中的G代码主要用于表示什么？A. 机床的运动轨迹B. 机床的加工参数C. 机床的辅助功能D. 机床的故障诊断A. 全闭环控制系统B. 半闭环控制系统C. 开环控制系统D. 混合闭环控制系统A. 机床振动B. 刀具磨损C. 伺服系统响应速度A. 车床B. 铣床C. 磨床D. 冲床8. 数控机床的伺服驱动系统主要包括哪几个部分？A. 伺服电机、驱动器、控制器B. 伺服电机、驱动器、减速器C. 伺服电机、控制器、传感器D. 驱动器、控制器、减速器A. 主轴转速B. 进给速度C. 刀具半径D. 机床功率A. G00B. G01C. G02D. G03二、填空题（每题2分，共20分）1. 数控机床的三个基本组成部分是：_______、_______和_______。

2. 数控编程分为_______编程和_______编程两种。

3. 数控机床的精度主要包括_______精度和_______精度。

4. 闭环控制系统与开环控制系统的主要区别在于闭环控制系统具有_______环节。

5. 数控机床的进给系统主要由_______、_______和_______组成。

6. 在数控编程中，G代码用于表示_______，M代码用于表示_______。

7. 数控机床的主轴驱动系统可以分为_______驱动和_______驱动两种。

8. 数控机床加工过程中，影响加工精度的因素主要有_______、_______和_______。

9. 数控机床的电气系统主要包括_______、_______和_______。
