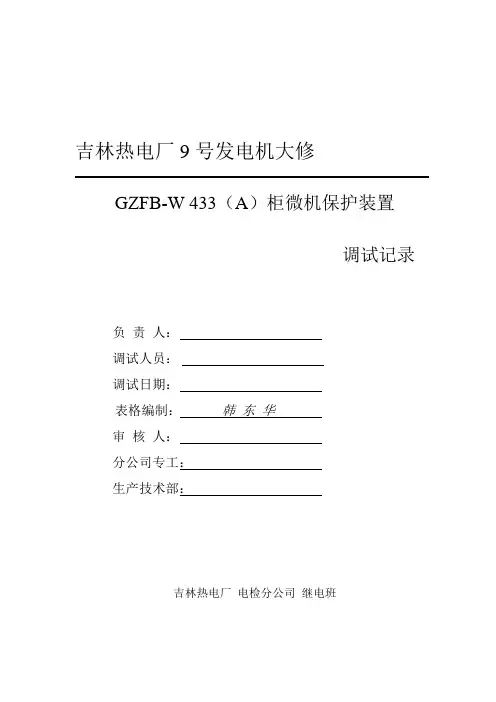

吉林热电厂9号发电机大修GZFB-W 433（A）柜微机保护装置调试记录负责人：调试人员：调试日期：表格编制：韩东华审核人：分公司专工：生产技术部：吉林热电厂电检分公司继电班GZFB-W433（A）柜调试记录第1 页第一章：综述0 操作0.1 现场常用命令0.1.1定值整定命令键为“PE”。
将“运行/调试”开关置于“调试”位置。
首先确定所要整定的定值其所在的通道号，将拨轮开关拨到相应的通道，然后按“PE”键，此时显示屏上排显示通道号，下排显示整定内容。
再用数字键输入相应的定值。
输入完毕，按“，”结束。
这时如果显示屏下排显示出“OPEN”，再按CPU板上的“E2ROM”按钮，把输入的定值固化到E2ROM芯片中。
此时显示屏下排应显示“GOOD”，该项即整定完毕，再依次整定其它定值。
如果屏上显示“Err”(当输入的定值超过保护软件定义的范围，也将出现“Err”)，说明整定出错，应重新整定。
0.1.2 定值打印“调试/运行”开关置于“调试”位置，按下“PS”键，CPU系统面板上的“待打印”灯亮，同时打印机自动上电，打印出本CPU各项定值。
0.1.3 传动试验传动试验命令键为“GO”，使用此命令必须在密码状态，即拨轮开关置于“99”的位置；8位小拨轮开关顺次拨在“投断投断投断投断投断”位置下进行，否则操作后显示屏将出现“Err”。
此外，按照信号出口定义表部分，确定需要传动的保护所在的序列号。
然后按照以下顺序对保护进行传动。
（A）将“投运/调试”转换开关置于“调试”位置；（B）按“GO”键，再通过数字键输入与上述序列号相应的数字。
如果该序列号为SG信号，则按“：”键；若是TR信号，则按“，”，这时，所传动保护的信号灯亮，同时对应的信号继电器出口中间继电器动作（若此保护作用于跳闸）。
例：某层CPU中“过电压”保护被定义序列号为“SG4”，其传动操作步骤如下：先按“GO”键，再用数字键输入数字“4”，最后按“：”键。
电动阀门调试记录表站名：调试时间：年月日注：如单机调试不能通过，在故障描述中注明原因及修复方法、预计修复时间。
通风空调系统隧道风机设备安装、调试验收报告车站名称：调试日期：备注：1、在进气侧或出气侧带防火阀位置测试气流风速时，计算进口或出口气流的有效面积应是防火阀过流截面积乘以防火阀阻塞细数（0.75~0.90、具体数据由厂家提供），风阀面积小于1m2取0.75，风阀面积在1~2m2取0.8，大于2m2取0.8~0.9；2、在进气侧或出气侧带防火阀和消声器位置测试气流风速时，计算进口或出口气流的有效面积应是消声器过滤截面积的一般并乘以防火阀和消声器的阻塞系数（0.80~0.9）；3、在进气侧或出气侧消声器位置测试气流风速时，计算进口或出口的有效面积应是消声器过啦截面积的一般并乘以测试人员的阻塞系数（1.03~1.06）；4、在进气侧或出气侧无防火阀和消声器位置测试气流风速时，如果有过渡接头，进气或出气时气流较紊乱、波动大，那么在计算风机流量时应乘以一个波动系数（0.9~0.95）。
调试结论：施工单位：现场监理：供应商：设备集成服务：代表签字：代表签字：代表签字：代表签字：日期：日期：日期：日期：通风空调系统车站风机调试记录车站名称：现场监理：车站承包商：供应商：设备集成服务：代表签字：代表签字：代表签字：代表签字：日期：日期：日期：日期：车站设备系统工程通风空调系统冷水机组调试报告备注：现场监理：车站承包商：供应商：设备集成服务：代表签字：代表签字：代表签字：代表签字：日期：日期：日期：日期：冷却塔安装调试验收表车站设备系统空调水泵设备调试记录表车站设备系统通风空调系统空调机组调试报告备注：1.在机组回风口测量有效回风面积，再乘以平均风速（6个点均值）可得实测风量值。
与合同参数比较不低于95℅为合格。
2.表格适用于组合式、柜式、风机盘管机组。

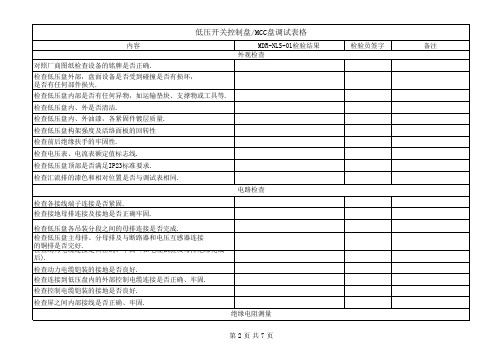

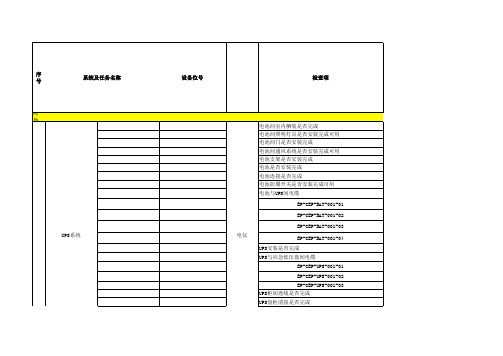

现场监理：车站承包商：供货商：日期：日期：日期：潜水泵及控制箱单机调试记录表水泵检查试运转记录低压柜单机调试工作内容车站名称：调试结论：参与人员签字:现场监理车站承包商设备集成服务供货商代表签字代表签字代表签字代表签字日期日期日期日期环控设备现场调试记录表调试结论：参与人员签字:现场监理：车站承包商：设备集成服务：供货商：代表签字：代表签字：代表签字：代表签字：不间断电源调试记录调试结论：参与人员签字:现场监理：车站承包商：设备集成服务：供货商：代表签字：代表签字：代表签字：代表签字：日期：日期：日期：日期：电气线路绝缘强度试验记录照明线路绝缘检查及试照记录技术负责人：施工班长：驻地监理线路、开关、插座接地检查记录FAS火灾报警控制盘施工单位：驻地监理：集成商：供货商：风口风量测试调整记录。
变电站保护调试流程简述摘要：变电站作为电力系统的一部分，其功能是变换电压等级、汇集配送电能，主要包括变压器、母线、线路开关设备、建筑物及电力系统安全和控制所需的设施。
在变电站投运之前，变电站保护调试是最主要的一项技术把关手段。
在进行变电站保护调试工作时, 合理的流程及手段有利于调试工作的顺利进行, 并起到防漏、防错的作用。
现将调试流程及手段做简要叙述。
关键字：变电站保护；调试流程；手段1.变电站保护调试流程1.1检验准备检验准备包括三方面内容, 即审图、编写调试方案以及调试前的准备工作。
审图工作有利于发现图纸中存在的问题、了解变电站工作量。
对二次回路中的电源回路、模拟量回路、控制回路、信号回路要重点了解。
调试方案编写完成后要交单位审核, 审核批准后方可执行。
1.2电源系统调试电源系统调试包括低压电源系统调试、直流电源及UPS系统调试。
1.3保护装置单体效验在保护装置单体效验时, 要进行保护装置外观检查、保护装置通电检查、保护装置效验。
1.4检查二次接线、核对端子排及配线要检查所有电缆接线的正确性, 用端子排图、厂家原理图及设计院的变更图, 在每一个屏后及机构箱内检查检查实际电缆接线、屏内配线与图应一致, 同时要检查电流、电压二次接线。
1.5 二次回路绝缘检查需进行分组回路绝缘检查与整组回路绝缘检查。
1.6. 所有装置与控制回路通电装置与控制回路通电时, 要及时检查其绝缘情况, 避免接地等故障出现。
1.7隔离开关、断路器就地传动传动时要确保隔离开关、断路器正常工作, 信号正确、对应。
1.8线路、主变保护整组传动确保各装置、设备运行、动作精准, 同时进行断路器防跳回路传动。
1.9失灵、母线保护整组传动在传动前要进行隔离开关接点开入检查, 并将装置各功能进行逐一传动。
1.10断路器远方、同期及机构信号检查包括断路器远方及机构信号核对、远方控制与同期试验。
1.11核对GPS对时、保护报文及硬结点信号、故障录波、故障信号系统信号、报文。
热工仪表校验及单体回路调试作业指导书说明：木作业指导书的使用范围为全厂范围内热控气、电、液动阀门及执行机构调试，全厂范围热控设备校验及回路调试工作，参考一台600MW 机组工程。
1.工程概况1.1工程名称：某发电公司二期2X600MW机组设备校验、热控单体调试。
1.2施工地点：集控室、电子间、锅炉房、汽机房、附属外围设备。
1.3主要工程量主要工程量见表ll-lo表11-1主要工程量1.4工程特点：本项工程为热工施工处重点控制项目，是安装及试运工作的中间环节，单体调试的好坏直接影响分部试运及总启动的顺利进行。
2・编制依据2.1某发电厂二期2X600MW机组工程施工组织总设计2.2《火电施工质量检验及评定标准》（热工仪表及控制装置篇）电力部电综[1998] 145号2.3《电力建设施工及验收技术规范》（第5部分：热工自动化）DL/T5190. 5-20042・4《电力建设安全工作规程》（第1部分：火力发电厂）DL5009. 1—20022.5山东电建一公司《质量、环境、职业健康安全管理手册与体系程序》2.6工地热工施工处《危险因素辩识与评价表》2.7工地热工施工处重大危险因素清单2.8工地热工施工处《环境因素辩识与评价表》2.9工地热工重要环境因素清单2.10热控专业施工组织设计2.11热工专业施工图纸及设备厂家提供的原理图及技术资料3.开工应具备的条件和施工前应做的准备3.1相关设计图纸会审完毕。
3.2作业指导书已编、审、批完毕并已正式出版下发。
3.3开工申请报告获批准。
3・4施工所需的材料及设备已到货，且验收合格。
3.5现场施工条件己满足施工要求，脚手架搭设完成并且验收合格，安全设施满足施工要求。
3.6施工交接已经完成。
3.7施工现场照明电源齐全。
3.8施工现场安全设施齐全3.9施T人员应具有上岗证。
3.10所有施工人员经安全、技术交底并签字。
4.人员组织、分工及有关人员的资格要求4.1劳力组织4.1. 1技术员：1人4.1.2安全员：1人4.1. 3质量员：1人4. 1. 4施工人员：调试工10人，校验人员2人，架工3人，接线工3人。

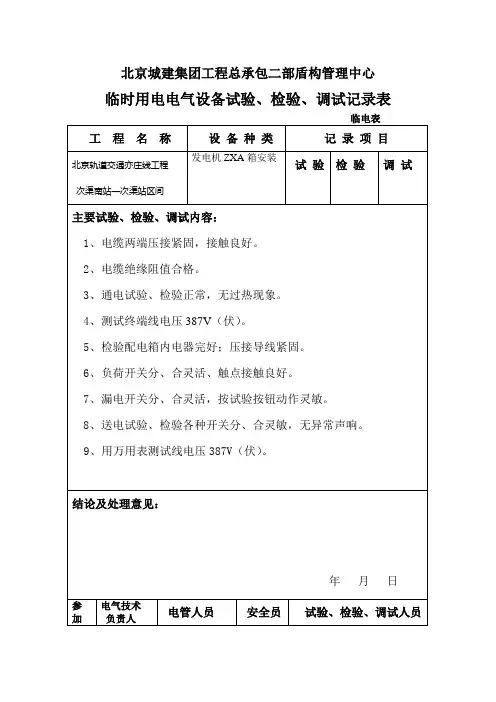

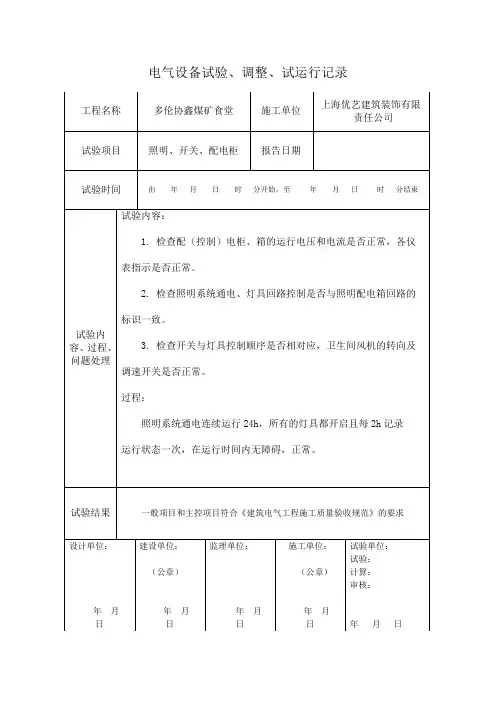

北京城建集团工程总承包二部盾构管理中心临时用电电气设备试验、检验、调试记录表
北京城建集团工程总承包二部盾构管理中心临时用电电气设备试验、检验、调试记录表
北京城建集团工程总承包二部盾构管理中心临时用电电气设备试验、检验、调试记录表
北京城建集团工程总承包二部盾构管理中心临时用电电气设备试验、检验、调试记录表
北京城建集团工程总承包二部盾构管理中心临时用电电气设备试验、检验、调试记录表
北京城建集团工程总承包二部盾构管理中心临时用电电气设备试验、检验、调试记录表
北京城建集团工程总承包二部盾构管理中心临时用电电气设备试验、检验、调试记录表
临电表
北京城建集团工程总承包二部盾构管理中心
临时用电电气设备试验、检验、调试记录表。
