射线探伤实际操作步骤及说明

X射线探伤机操作规程
1.X射线探伤机在搬运、装卸时应尽可能地轻拿轻放。

放置及运输中应将射线柜带插座端向上直立放置，控制台应平放，运输过程中应固定。

必要时射线柜下端加弹簧减振装置。

严格避免剧烈的振动及晃动。

2.实际透照前先检查电缆、电源线、插头、插座是否完好，发现有缺损、断裂等情况时不得使用，更换或维修后方可使用。

3.确认电源为220V容量不小于5A时方可连接电源。

当电源电压不明或为380V时严禁与探伤机连接。

4.操作控制台与电源，射线柜连接好后（并有可靠接地），先将电源开关置于“开”的位置，待电源指示灯亮后方可进行下一步操作。

5.电源指示灯亮后，定时器按需要设置完成。

6.定时设置完成后，选择预定的管电压值设置完成。

7.管电压定时设置全部完成后，将高压开关置于“开”的位置，此时X射线机透照开始。

8.待定时器恢复到“零”位，高压自动断开，此时一次透照完成。

9.一次透照完成后，探伤机操作台不移动，仅射线柜移动位置可按第4条至第8条进行第二次透照。

如操作平台与射线柜均需移位时。

应先将电源开置于“关”的位置，将电源插头拔下。

10.先将电源线与操作台断开、然后将电缆与操作台、射线柜断开，方可移动操作台及射线柜。

11.当操作台与射线柜移动位置完成后按第3条至第10条进行。

12.现场透照完毕应将射线机擦拭干净，放置在仪器室
指定位置。

13.按探伤机岀厂说明书规定操作。

射线探伤安全技术操作规程
1 在开始摄片前，首先接通冷却水，并检查水的流量是否符合X光机性能要求。

2 接通总电源，检查冷却水及油泵电机的转动情况，发现问题及时关闭电源，并通知检修人员及时检修。

3 摄片时，透照室各门应关严，室内禁止人员停留。

室外和操作室应设警示灯，并有联锁装置。

无防护围墙的透照场地要设置防护围墙，挂警示标志，禁止人员通过射线照射区域。

4 在控制X光机的曝光条件时，必须严格遵守设备操作规程。

5 摄片结束后，冷却水及抽泵应继续运转10～15分钟，才能切断电源。

6 搬运X光机机头时不得震动，以免损坏X光管。

7 室内设有电动翻转台的摄片室，一定要注意电动平车开动前导轨上有无电缆(线)。

8 用水冲刷室内时，不得将水喷到电器上。

9 经常检查设备接地、接零是否正常。

操作者必须穿戴好耐高压胶鞋和其它防护用品、用具。

10 在摄片时，必须接好通风电源，保证室内空气畅通。

11 X光探伤室的防护须经有关部门核准后方可投人工作。

探伤室的防护必须确保射线直接穿透及散射的射线剂量不超过射线安全剂量(允许量)。

探伤室电离所产生的臭氧必须排到室外。

12 不允许在室外任意作业。

工作时须先圈划场地，做好防护措施。

13 工作人员应定期体检。

14 有皮炎与不宜担任射结工作人员要按医嘱安排工作。

15 用同位素探伤时，应执行其有关安全技术操作规程。

X射线探伤机安全操作规程作业前检查1、检查X射线管头、控制箱、电源电缆是否齐全完好。

2、检查电源电压是否与探伤机电源相符，若电源电压波动超过额定电源电压的±10%将会影响探伤机的正常工作，此时应配置稳压电源。

3、检查控制箱是否可靠接地，电源线应接在装有漏电保护器的电源上。

4、检查X射线发生器上的气体压力是否在0.35MPa之上，若达不到要求严禁开机工作，防止损坏X射线发生器。

操作一、操作方式1、设备通电后，检查设备电压是否正常，冷却风扇是否转动。

2、每次使用前，先进行热机30分钟，然后再进行调机。

3、将仪器对准贴于工件上的胶片，并调节各使用参数。

4、准备曝光，开机时把“KV”“MA”调至零位，设定曝光时间。

5、曝光，按下控制器离高压开关，红色指示灯亮，表示高压接通，并自动发出“曝光开始”的指示语音提示。

6、曝光结束，当蜂鸣声响，则均匀调节KV”“MA”回零位，红色指示灯灭，切断高压，时间复位，控制器自动发出语音提示。

7、X射线机的KV值工作时一般未额定值的80%，如果超过80%，必须进行重新训机，必要时增加曝光间歇时间。

8、当天工作结束后，设备应运行半小时方可关机。

二、安全操作1、本设备必须由专人操作，操作人员在使用前必须熟读产品使用说明书，并做好防辐射工作，在每次作业前需将防辐射铅门关闭。

2、探伤期间操作人员一律佩戴好个人剂量计及个人计量报警仪。

3、通电后，控制器内部有较高的交直流电压，使用时禁止打开机箱。

注意事项1、设备不用时要放置在干燥通风、温度合适的场所。

2、X射线发生器属于精密仪器，在搬运的时候应注意轻拿轻放。

3、X射线发生器不能在有沙、粉尘等场合使用。

X射线探伤仪使用操作规程
1.设备的开机
确认墙壁上的断路器处于合闸状态，确认操作台上的【紧急停止】按钮处于正常工作状态，转动【电源锁】开关，【电源】指示灯亮起，设备正常通电。

打开视频监视器，打开控制计算机。

2.检测操作
将操作台上【铅门】旋钮旋到开位置，铅门打开，【铅门开】指示灯亮起。

将待测工件放置到检测平台的中央，并确保产品在运动中不会跌落。

旋转【铅门】旋钮到关位置，铅门关闭，【铅门关】指示灯亮起。

通过计算机初步调节管电压和管电流，打开高压，观察显示器的成像，再进一步调节管电压和管电流使呈现更清晰。

操作操作台上的运动旋钮实现产品的移动和旋转，实现从不同的角度方位的全面观察。

产品在旋转和移动以及C型臂在上下移动、正反偏转时，要注意观察铅房内的监控视频，防止运动撞击发生。

检验完毕，通过计算机关闭高压，旋转【铅门】旋钮到开位置，铅门打开，【铅门开】指示灯亮起。

将铅房内的产品取出，准备下一次检验。

3.设备的关机和维护
使用完毕后，先关闭控制计算机，然后转动【电源锁】关闭电源，断开墙壁上的断路器。

并用防尘布将操作台盖好。

每个月对电气设备进行一次检查，铅房内的灰尘杂物进行清除，运动导轨上润滑油脂进行润滑。

X射线探伤机操作规程1.X光机操作前的准备工作。

2.使用前应检查X光机是否处于完好状态，电缆线、电源线是否有破损。

3.使用前应检查使用现场是否有妨碍安全操作的因素。

4.X光机送上高压前，所有人员要撤离非安全区。

并在非安全区作出明显标记，在条件允许的情况下，需派人监护，防止无关人员进入正在作业区域。

5.安全防护用品，如铅衣、铅帽、射线报警器等。

6.将地线接至控制箱上接地端，并将地线的尖头接地杆插进潮湿地下；或将地线连接到用于接地专用的接线端处。

7.接好X射线警报灯，警报灯闪烁时，说明X光机正在工作，应阻止所有人靠近工作区域。

8.训机：送电。

按X光机使用说明书的要求对X光机进行老化训练，训机完后，才可开始透照。

9.透照工作结束后，不能立即关机，要让X光机充分散热。

10.在X射线停止发射期间，为了保持冷却风扇继续旋转，不要关闭电源开关。

11.X光机一定用所附属的接地线与大地接线，不得在电焊铁板上接地。

12.X光机以间歇方式工作，工作时间与休息时间为1:1。

13.X射线发生器和控制器一定与同一编号的组合起来使用。

14.在插入和拔出电缆前，一定在切断电源后进行，要注意插座中不要受潮及混入垃圾，泥砂等。

15.发生器和焊接中的铁板等的钢材之间一定要绝缘，并注意不要让发生器受到冲击力。

16.X射线发生前在接通电源的情况下，应确认冷却风扇是否在运转。

17.在室外操作时应避免太阳光直射。

应采取防护措施，防止无关人员进入作业区。

18.探伤机长期不使用时，每月必须训机一次并应训练至70%以上。

19.在电源电压不稳的情况下，要使用稳压器。

射线探伤操作规程射线探伤是一种常用的无损检测方法，用于检测材料中的缺陷和不均匀性。

为了确保射线探伤操作的安全和有效性，需要制定详细的操作规程。

下面是一份针对射线探伤操作的规程，包含以下内容：一、操作人员准备1. 操作人员应接受相关培训，具备相关资质和技能。

2. 操作人员应了解使用设备的原理和操作方法。

3. 操作人员应熟悉射线探伤的安全事项和相关规定。

二、设备检测准备1. 确保射线发生器和探测器的电源正常，并进行仔细检查。

2. 确保辐射源和探测器的定位准确，校准仪器的最大放射量。

3. 检查所有连接线路，确保电缆连接可靠。

4. 确认所有防护装置完好，如铅衣、铅饰等。

三、现场安全措施1. 射线探伤应在封闭的探伤室或适当的封闭区域进行。

2. 在禁止入内区域设置明显的警示标志和警示牌。

3. 提供安全标志和紧急停止措施。

四、操作流程1. 确认探测区域，根据需要设置探测角度和方向。

2. 根据探测要求选择合适的管道和辐射源，并进行连接。

3. 严格依照设备操作说明进行操作，确保射线发生器和探测器正常工作。

4. 按照设备规定的辐射源使用时间进行操作，注意时间控制。

5. 操作人员远离辐射源，通过监控设备观察探测结果。

6. 根据探测结果进行分析和判定，记录并报告缺陷和异常情况。

五、辐射防护1. 操作人员应戴上适当的防护设备，如防护服、安全帽、防护眼镜等。

2. 设置辐射防护区域，确保所有人员和设备都不会接触到辐射区域。

3. 根据辐射值确定防护措施，并在必要时增加辐射防护装置。

六、设备维护1. 每次操作后检查设备是否完好，如电源、电缆、探测器等。

2. 定期对设备进行维护和检修，如更换电池、校准辐射源等。

3. 记录设备维护和修理的日期和细节，保持设备运行记录。

七、事故应急处理1. 在事故发生时，立即停止操作，并保护好现场，防止进一步事故发生。

2. 立即报告事故，向相关部门寻求帮助和支持。

3. 根据事故情况采取必要的急救措施，积极参与救援工作。

射线探伤方案射线探伤方案概述射线探伤是一种常用的无损检测方法，通过将射线辐射物体，利用射线的透射、吸收和散射规律来检测物体内部的缺陷和结构情况。

本文档将详细介绍射线探伤的方案。

设备和原理射线探伤的核心设备是射线发射器和射线探测器。

常用的射线发射器有X射线发射器和γ射线发射器。

X射线是由X射线管产生，通过控制管电压和电流，调整射线的能量和强度。

γ射线则是由放射性核素产生，具有较高的穿透力。

射线探测器可分为放大式探测器和非放大式探测器。

放大式探测器通常采用闪烁体和光电倍增管，用来检测和放大射线的信号。

非放大式探测器则直接转换射线的能量为电信号。

射线探伤的原理是，当射线通过物体时，会因为物体内部的缺陷、密度差异以及不同材料的吸收能力而发生衰减。

通过测量射线在物体中透射的强度，可以推断出物体内部的结构和缺陷情况。

实施步骤下面将介绍射线探伤的基本实施步骤：1. 确定探查目标：确定需要进行射线探伤的物体和探查目标，如检测金属管道的焊缝或飞机零件的内部结构。

2. 准备设备：选择合适的射线发射器和探测器，检查设备的工作状态和参数设置。

3. 设定实际检测参数：根据探查目标的要求，设定适当的射线能量、强度和曝光时间等参数。

4. 安全措施：在进行射线探测前，需要严格遵守辐射防护与安全规定，并采取必要的辐射防护措施，保护操作人员和周围环境的安全。

5. 进行射线探测：将射线发射器或探测器放置到目标位置，开启射线发射器进行辐射，然后用探测器采集射线透射的信号。

6. 数据处理与分析：收集到的信号将通过计算机或专用软件进行处理和分析，以获取物体内部的结构和缺陷信息。

7. 结果评估与报告：根据数据分析的结果，对探查目标进行评估，并撰写报告，包括检测结果、结论和建议。

应用范围射线探伤广泛应用于工业领域的材料和构件的无损检测，常见的应用场景包括：1. 航空航天：射线探伤可以用于飞机零部件的检测，如发动机叶片、机翼结构等，以保证其安全可靠。

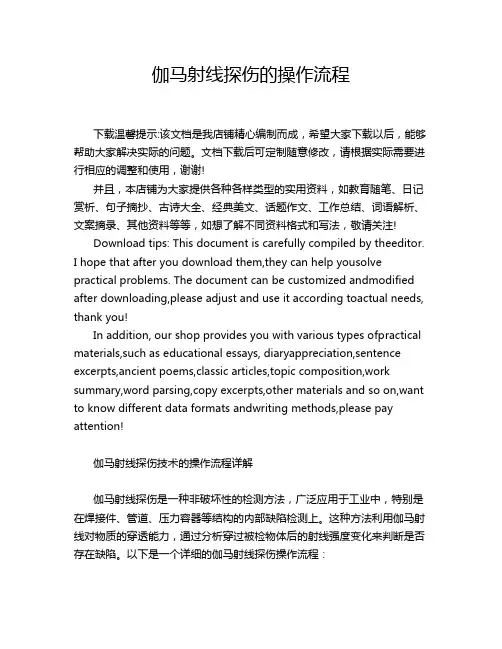

伽马射线探伤的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!伽马射线探伤技术的操作流程详解伽马射线探伤是一种非破坏性的检测方法，广泛应用于工业中，特别是在焊接件、管道、压力容器等结构的内部缺陷检测上。

射线探伤作业指导书一、引言射线探伤是一种常用的无损检测方法，可以用于检测材料内部的缺陷。

本指导书旨在为射线探伤作业提供详细指导，确保安全可靠地进行射线探伤作业。

二、作业前准备1. 工作人员培训：所有参与射线探伤作业的工作人员都必须经过专业培训，熟悉射线设备的操作和安全规范。

2. 工作场所准备：确保作业场所宽敞清洁，并设立明显的警示标志，提示射线探伤作业正在进行。

3. 人员防护装备：工作人员必须佩戴适合的防护装备，包括防护服、防护眼镜、防护手套等，以防止辐射的危害。

三、设备与器材准备1. 射线源准备：选择合适的射线源，并定期进行检测和维护，确保射线源的安全性能。

2. 探测器准备：选择合适的探测器，并进行校准，确保准确可靠地检测缺陷。

3. 辅助工具准备：准备好射线测量仪器、标记笔、尺子等辅助工具，以便于对检测结果进行记录和分析。

四、作业流程1. 环境检查：在进行射线探伤作业前，先对作业环境进行检查，确保周围没有任何人员和无关物品，以防意外伤害。

2. 辐射区域设立：根据射线的辐射半径，设立辐射区域，并进行标识，以禁止无关人员进入。

3. 射线源操作：在辐射区域内，按照操作规程将射线源正确放置，调整角度和距离，保证射线照射的精确性和稳定性。

4. 探测器操作：操作人员应根据实际情况选择合适的探测器，与射线源相配合进行检测操作，确保准确获取数据。

5. 数据分析与记录：对收集到的数据进行分析，判断出现的缺陷类型和位置，并及时记录在报告中。

6. 安全结束：作业完成后，将射线源回收到密封容器中，清理辐射区域，恢复工作现场的正常使用。

五、安全措施1. 人员防护：所有参与作业的人员必须戴上适当的防护设备，减少辐射对人身的伤害。

2. 辐射区域控制：在辐射区域内设立明显的警示标志，并设置屏障限制无关人员进入。

3. 定期检测与维护：定期对射线源和探测器进行检测和维护，确保设备的安全性能。

4. 废弃物处理：将使用过的射线源和工作区所产生的废弃物按照国家相关法规进行正确处置。

射线探伤报告1. 引言射线探伤是一种非破坏性检测技术，利用射线穿透被检测物体，通过记录和分析射线的吸收情况，可以检测出材料内部的缺陷和异物。

本报告将介绍一个射线探伤实验的结果和分析。

2. 实验目的本次实验的目的是检测一根金属棒内部是否存在缺陷，以及缺陷的位置和大小。

3. 实验步骤步骤一：准备工作1.在实验室内设置好射线探伤设备，保证安全操作。

2.准备待检测的金属棒，确保其表面光滑、无污垢。

步骤二：射线照射1.将金属棒放置在射线探测仪器下方的支架上，调整位置和角度，使其与射线垂直。

2.打开射线探测仪器，调整合适的射线强度和曝光时间。

3.按下开始按钮，开始照射金属棒。

步骤三：图像获取和处理1.射线照射完成后，将得到一组射线透射图像。

2.利用图像处理软件对这组图像进行处理，增强对比度和清晰度。

3.将处理后的图像保存下来，以备后续分析。

步骤四：缺陷分析1.打开保存的图像，观察金属棒内部的图像。

2.针对不同的图像特征，判断可能存在的缺陷类型，如裂纹、气孔、夹杂物等。

3.使用测量工具，对图像中的缺陷进行尺寸和位置的测量。

步骤五：结论和建议1.根据缺陷的类型、位置和大小，进行综合分析。

2.给出关于金属棒可使用性和安全性的结论和建议。

4. 结果与讨论通过对射线探测图像的分析，我们发现金属棒内部存在一个长度约为5cm的裂纹。

裂纹位于金属棒的中间位置，对金属棒的强度和可靠性造成一定的影响。

建议在使用该金属棒前进行修复或更换。

5. 结束语射线探伤技术是一种重要的非破坏性检测手段，可以帮助我们发现材料内部的缺陷和异物。

本次实验展示了如何进行射线探伤实验，并对实验结果进行分析和结论。

希望通过这次实验的介绍，读者对射线探伤技术有更深入的了解。
