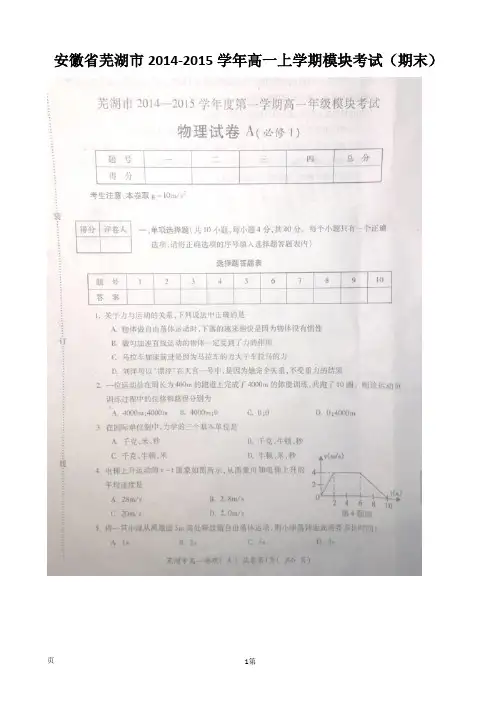

安徽省芜湖市2014-2015学年高一上学期模块考试(期末)物理试题(扫描版)

2014-2015学年上学期高一物理学科期中试题时间： 90 分钟满分： 100 分一、选择题（本题共12小题，每小题4分，共48分．其中1至10题单选，11、12题多选，全部选对的得4分，选对但不全的得2分，有错选或不选的得0分）．1．下列几组物理量中，全部为矢量的一组是（）A．时间、位移、速度 B．速度、速率、加速度C．路程、时间、速率 D．速度、速度变化量、加速度2. 关于位移和路程，下列说法中正确的是（）A. 物体位移大小不同，路程一定不同B. 物体通过的路程不相等，但位移可能相同C. 物体通过了一段路程，其位移不可能为零D. 以上说法都不对3. 下面的几个速度中表示平均速度的是（）A. 子弹射出枪口的速度是800m/s，以790m/s的速度击中目标B. 汽车从甲站行驶到乙站的速度是40km/hC. 汽车通过站牌时速度是72km/hD. 小球第3s末速度是6m/s4．关于速度和加速度的关系，以下说法正确的有()A．速度变化的越快，加速度就越大B．加速度方向为正时，速度一定增加C．加速度方向保持不变，速度方向也保持不变D．加速度大小不断变小，速度大小也不断变小5.某物体沿一直线运动，其v－t图象如图所示，则下列说法正确的是（）A．第2 s内和第3 s内速度方向相反B．第2 s内和第3 s内的速度方向相同C．第3 s内和第4S内加速度大小相同方向相反D．第5 s内速度方向与第1 s内速度方向相同6.关于力的论述，下列说法中正确的是（）A．在同一地点，物体所受的重力与其运动状态有关B．相互接触的两物体之间一定有弹力作用C．滑动摩擦力的方向与物体运动方向相反D．相互作用的物体中，如有摩擦力，必有弹力。

7.关于物体的重力和重心，下列说法正确的是（）A．重心是重力的作用点，所以重心总是在物体上，不可能在物体外B．弹簧秤和杆秤都可以直接用来测重力C．物体的重心位置跟物体的质量分布和物体的形状有关D．有规则形状的物体的几何中心一定与重心重合8.如图所示为A、B两人在同一直线上运动的位移图像，图像表示（）A．0～2秒内A、B两人同向而行B．0～2秒内A的速度比B的速度大C．在5 s内，A走的路程比B走的路程多D．在5 s内，A的位移比B的位移大9.已知飞机从静止开始加速前进的路程为1600 m，所用的时间为40s，假设这段时间内的运动为匀加速运动，用a表示加速度，v表示离地时的速度，则（）A. a=2 m/s2, v=80 m/sB. a=1 m/s2, v=40 m/sC. .a=80m/s2, v=40 m/sD. .a=1 m/s2, v=80 m/s10.物体由静止开始做匀加速直线运动，位移是X时，速度是V，则速度是3V时的位移是（）A.9XB.6XC.3XD.12X11.在匀变速直线运动中，有（）A、相同时间内，位移的变化相同；B、相同时间内速度变化相同；C、加速度一直不变；D、在相同位移内速度变化相同。

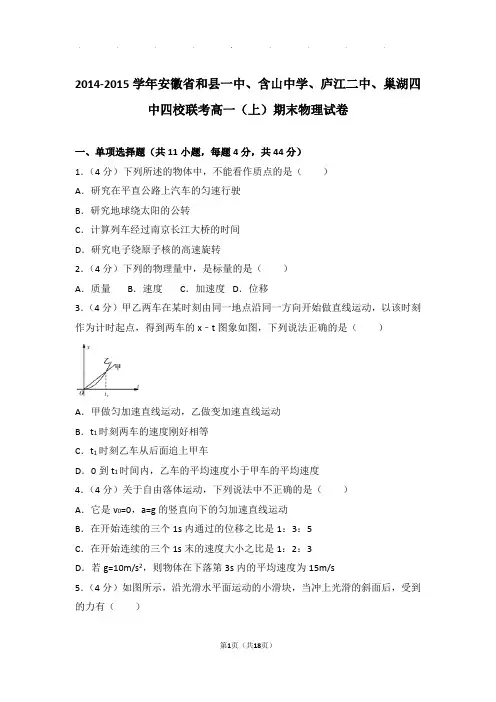

2014-2015学年安徽省和县一中、含山中学、庐江二中、巢湖四中四校联考高一（上）期末物理试卷一、单项选择题（共11小题，每题4分，共44分）1．（4分）下列所述的物体中，不能看作质点的是（）A．研究在平直公路上汽车的匀速行驶B．研究地球绕太阳的公转C．计算列车经过南京长江大桥的时间D．研究电子绕原子核的高速旋转2．（4分）下列的物理量中，是标量的是（）A．质量B．速度C．加速度D．位移3．（4分）甲乙两车在某时刻由同一地点沿同一方向开始做直线运动，以该时刻作为计时起点，得到两车的x﹣t图象如图，下列说法正确的是（）A．甲做匀加速直线运动，乙做变加速直线运动B．t1时刻两车的速度刚好相等C．t1时刻乙车从后面追上甲车D．0到t1时间内，乙车的平均速度小于甲车的平均速度4．（4分）关于自由落体运动，下列说法中不正确的是（）A．它是v0=0，a=g的竖直向下的匀加速直线运动B．在开始连续的三个1s内通过的位移之比是1：3：5C．在开始连续的三个1s末的速度大小之比是1：2：3D．若g=10m/s2，则物体在下落第3s内的平均速度为15m/s5．（4分）如图所示，沿光滑水平面运动的小滑块，当冲上光滑的斜面后，受到的力有（）A．重力、弹力、上冲力B．重力、弹力C．重力、弹力、下滑力D．重力、弹力、上冲力、下滑力6．（4分）如图所示，传送带向上匀速运动，将一木块轻轻放在倾斜的传送带上瞬间，则关于木块受到的摩擦力，以下说法中正确的是（）A．木块所受的摩擦力方向沿传送带向上B．木块所受的合力可能为零C．此时木块受到四个力的作用D．木块所受的摩擦力方向有可能沿传送带向下7．（4分）如图所示，一重为3N的球固定在AB杆的上端，用测力计水平拉球，使杆发生弯曲，稳定时测力计的示数为4N，则AB杆对球作用力的大小为（）A．3N B．4N C．5N D．7N8．（4分）如图，一个物体受到三个共点力F1、F2、F3的作用，若将它们平移并首尾相接，三个力矢量组成了一个封闭三角形，则物体所受这三个力的合力大小为（）A．2F1B．F2C．2F3D．09．（4分）如图所示，用与竖直方向成θ角的倾斜轻绳子a和水平轻绳子b共同固定一个小球，这时绳b的拉力为F1．现在保持小球在原位置不动，使绳子b 在原竖直平面内，逆时针转过θ角固定，绳b拉力变为F2；再转过θ角固定，绳b拉力变为F3，则（）A．F1＜F2＜F3B．F1=F3＞F2C．F1=F3＜F2D．绳a拉力一直增大10．（4分）一物体从某一行星表面竖直向上抛出（不计空气阻力）．设抛出时t=0，得到物体上升高度随时间变化的h﹣t图象如图所示，则该行星表面重力加速度大小与物体被抛出时的初速度大小分别为（）A．8 m/s2，20 m/s B．10 m/s2，25 m/sC．8 m/s2，25 m/s D．10 m/s2，20 m/s11．（4分）物体自O点由静止开始作匀加速直线运动，A、B、C、D是轨迹上的四点，测得AB=2m，BC=3m，CD=4m。

2014—2015学年度上学期期末考试高一级物理试题(含答案)一．单项选择题（共4小题，每小题4分，共16分，每小题只有一个选项符合题意．） 1．在物理学史上，正确认识运动和力的关系且推翻“力是维持运动的原因”这个观点的物理学家及建立惯性定律的物理学家分别是A ．亚里士多德、伽利略 B. 伽利略、牛顿 C ．伽利略、爱因斯坦 D. 亚里士多德、牛顿 2．A 、B 、C 三物同时、同地、同向出发做直线运动，如图所示它们位移与时间的图象，由图可知它们在t 0时间内 A ．三者平均速度相等 B ．A 的平均速度最大 C ．C 的平均速度最大D ．C 的平均速度最小3．书放在水平桌面上，桌面会受到弹力的作用，产生这个弹力的直接原因是A ．书的形变B .桌面的形变C ．书和桌面的形变D.书受到的重力4．如图所示，一木块受到垂直于倾斜墙面方向的推力F 作用而处于静止状态，下列判断正确的是A ．墙面与木块间的弹力可能为零B ．墙面对木块的摩擦力可能为零C ．在推力F 逐渐增大过程中，木块将始终维持静止D ．木块所受墙面的摩擦力随推力F 的增大而变化二．多项选择题（共5小题，每小题5分，共25分，每小题至少有两个或两个以上的选项符合题意．全部选对的得5分，选对但不全的得3分，错选或不答的得0分．） 5．关于力学单位制说法中正确的是 A ．kg 、Ｊ、N 是导出单位 B ．kg 、m 、s 是基本单位C ．在国际单位制中，质量的基本单位是kg ，也可以是gD ．在国际单位制中，牛顿第二定律的表达式是F ＝ma 6．有关物体的运动速度和加速度的说法正确的是 A ．物体运动的速度越大，加速度也一定越大B ．物体的加速度越大，它的速度一定越大C ．加速度反映速度变化的快慢，与速度无关D ．速度变化越快，加速度一定越大7．某物体运动的υ-t 图象如图所示，则下列说法正确的是A ．物体在第1s 末运动方向发生改变B ．物体在第2s 内和第3s 内的加速度是相同的C ．物体在第4s 末返回出发点D ．物体在第5s 离出发点最远，且最大位移为0.5m 8．物体放在水平桌面上处于静止状态,下列说法中正确的是A ．桌面对物体的支持力的大小等于物体的重力，这两个力是一对平衡力B ．物体所受的重力与桌面对它的支持力是一对作用力与反作用力C ．物体对桌面的压力就是物体的重力，这两个力是同一性质的力 D.物体对桌面的压力和桌面对物体的支持力是一对作用力和反作用力 9．如图所示的装置中，增加B 的重力，A 仍然保持静止状态，则正确的是 A ．悬挂滑轮的轴对滑轮的作用力一定增大 B ．绳子对A 的拉力一定增大 C ．地面对A 物体的摩擦力可能减少D ．A 物体对地面的压力增大 三．实验题（共1小题，共18分） 10．（1）（8分）某校学习兴趣小组在研究“探索小车速度随时间变化的规律”的实验，图是某次实验得出的纸带，所用电源的频率为50H Z ，舍去前面比较密集的点，从0点开始，每5个连续点取1个计数点，标以1、2、3……。

安徽省芜湖市安师大附中2014-2015学年高一上学期期中物理试卷参考答案与试题解析一、选择题（本题共10小题，每小题4分，满分40分。

其中每个小题只有一个正确选项，请将正确选项的序号填入选择题答题表内）1．（4分）以下说法正确的是（）A．体积很小的带电体就是点电荷B．元电荷就是质子C．摩擦起电的本质是电子由一个物体转移到另一个物体D．摩擦起电的过程中创造了电荷考点：元电荷、点电荷；静电现象的解释．专题：常规题型．分析：点电荷是当两个带电体的形状对它的相互作用力的影响可忽略时，这两个带电体可看作点电荷．而元电荷是带电量的最小值，它不是电荷，所有带电电荷量均是元电荷的整数倍．摩擦起电的本质是电子由一个物体转移到另一个物体．解答：解：A、当两个带电体的形状对它的相互作用力的影响可忽略时，这两个带电体可看作点电荷，与体积大小无直接关系，故A错误；B、元电荷是表示跟质子所带电量数值相等的电量，但不是质子，故B错误；C、摩擦起电的本质是电子由一个物体转移到另一个物体，没有创造了电荷，故C正确，D 错误；故选：C．点评：点电荷是电荷，有电荷量与电性，而元电荷不是电荷，有电荷量但没有电性．2．（4分）如图所示是点电荷Q周围的电场线，虚线是以点电荷为圆心的圆，以下判断正确的是（）A．Q是负电荷B．A点的电场强度与B点的电场强度相同C．B点的电场强度与C点的电场强度相同D．A点的电势与B点的电势相同考点：电场线；电场强度．分析：电场线从正电荷或无限远出发，终止于无限远或负电荷，电场线疏密描述电场强弱，电场线密的地方，电场强度大，疏的地方电场强度弱．根据这些知识分析即可．解答：解：A、根据电场线从正电荷或无限远出发，终止于无限远或负电荷，可知Q应是正电荷．故A错误；B、由图可知AB两点的场强的方向不同，所以A点的电场强度与B点的电场强度不相同．故B错误；C、由图可知，BC两点处的电场线的疏密不同，B点的场强大．故C错误；D、AB两点处于同一个等势面上，所以A点的电势与B点的电势相同，故D正确．故选：D点评：解决本题的关键是掌握电场线的特点，知道电场线的疏密表示电场强度的相对大小．3．（4分）如图是模拟避雷针作用的实验装置，金属板M接高压电源的正极，金属板N接负极．金属板N上有两个等高的金属柱A、B，A为尖头，B为圆头．逐渐升高电压，当电压达到一定数值时，可看到放电现象，则（）A．A金属柱容易放电B．B金属柱容易放电C．A、B一样容易放电D．无法判断考点：静电场中的导体．分析：根据越尖电场强度越强，容易使空气被电离，从而出现放电现象．解答：解：如图所示，A为尖头、B为圆头．当金属板M、N接在高压电源上，因末端越尖越容易放电，故A金属柱容易放电，故选：A．点评：考查尖端电荷比较密集，形成的电场强度大，容易击穿空气．4．（4分）真空中三个相同的导体小球A、B和C，A和B分别带+3Q、﹣Q的电荷（A、B可看成点电荷）分别固定在两处，两球间库仑力是F，用不带电的小球C，先后跟A和B来回反复接触很多次，然后移去C，则A、B 间的库仑力变为F的（）A．B．C．D．考点：库仑定律．分析：理解库仑定律的内容．知道带电体相互接触后移开，同种电荷电量平分，异种电荷电量先中和再平分．解答：解：带电体相互接触后移开，同种电荷电量平分，异种电荷电量先中和再平分．将A、B固定起来，然后让C球反复与A、B球接触，最后移走C，所以A、B、C最终带电量：q==原来A、B间的相互吸引力的大小是：F=后来A、B间的相互吸引力的大小是：F′=故C正确、ABD错误．故选：C．点评：要清楚带电体相互接触后移开，同种电荷电量平分，异种电荷电量先中和再平分．根据库仑定律的内容，找出变化量和不变量求出问题．5．（4分）计算机键盘上的每一个按键是由两片金属片组成的小电容器．如图所示．当按键被按下时，此电容器的电容发生变化，与之相连的电子线路就能检测出哪个按键被按下了．对于这个过程下列说法中正确的是（）A．该过程增大了电容器的正对面积B．该过程增大了电容器的极板距离C．该过程电容器的电容增大了D．该过程电容器的电容减小了考点：电容器的动态分析．专题：电容器专题．分析：根据电容的公式，分析引起电容变化的因素．解答：解：当按键被按下时，两极板间的距离减小，根据电容的决定式C=知电容增大．故选：C点评：对电容器，要要掌握电容的决定式和定义式及其联合应用．6．（4分）以下说法正确的是（）A．通过导线截面的电量越多，电流越大B．大小、方向都不随时间变化的电流称为恒定电流C．电源提供的电能越多，电源的电动势越大D．同一电源接人不同的电路电动势会发生改变考点：电流、电压概念．专题：恒定电流专题．分析：电流是指单位时间内流过导体截面的电量；而电动势是描述电源本身性质的物理量；与外电路无关．解答：解：A、电流为单位时间内流过截面的电量，即为电量与时间的比值；电量大若时间长，则电流不一定大；故A错误；B、大小、方向都不随时间变化的电流称为恒定电流；故B正确；C、电源提供的能量与时间有关，并不是提供的越多，电动势就越大；故C错误；D、电动势是电源本身的性质，和外电路无关；故D错误；故选：B．点评：本题考查电动势电流的知识，要注意正确理解它们的定义方法，并掌握各自的决定因素．7．（4分）两电阻R1、R2的电压U和电流I的关系如图所示，可知电阻大小之比R1：R2等于（）A．1：2 B．3：1 C．6：1 D．1：6考点：欧姆定律．专题：恒定电流专题．分析：从U﹣I图线上任找两电阻两端的电压和相对应的电流，根据欧姆定律分别求出R1、R2的阻值；解答：解：由图可知：R1=Ω则：故选：C点评：本题考查了串联电路的特点和欧姆定律的应用，关键是会分析图象利用欧姆定律求出两电阻的阻值．8．（4分）喷墨打印机的简化模型如图所示，重力可忽略的墨汁微滴，经带电室带负电后，以速度V垂直匀强电场飞入极板间，最终打在纸上，则微滴在极板间电场中（）A．向负极板偏转B．电势能逐渐减小C．运动轨迹是直线D．墨汁所带电荷量越大，通过极板的时间越短考点：带电粒子在匀强电场中的运动．专题：带电粒子在电场中的运动专题．分析：由电子带负电，在电场中受到的力来确定偏转方向；根据电子做类平抛运动来确定侧向位移，及电场力做功来确定电势能变化情况．解答：解：A、由于是电子，故向正极板偏转，A错误；B、由于电子运动中电场力做正功，故电势能减少，B正确；C、由于电子在电场中做类平抛运动，轨迹为抛物线，故C错误；D、水平方向匀速运动，有，可知运动时间与带电量无关，D错误．故选：B点评：本题理解电子做类平抛运动的规律及处理的方法，并得出电势能变化是由电场力做功来确定的．9．（4分）下列说法中，正确的是（）A．由E=可知电场中某点的电场强度E与q成反比B．由公式φ=可知电场中某点的电势φ与q成反比C．由U ab=Ed可知，电场中的任意两点a、b间的距离越大，则两点间的电势差也一定越大D．公式C=，其中电容器的电容C与电容器两极板间电势差U无关考点：电场强度；电势．分析：公式E=、φ=、C=都运用比值法定义，定义出来的量与参与定义的量无关；公式U=Ed中d是两点沿电场线方向的距离；解答：解：ABD、三个公式E=、φ=、C=都是运用比值法定义的，所以E由电场本身决定，与F无关；电势φ与q无关；C由电容器本身决定，与U、Q无关．故AB错误，D 正确．C、由U ab=Ed可知，匀强电场中的两点a、b沿电场线方向的距离越大，则两点间的电势差一定越大，故C错误．故选：D．点评：本题要理解并掌握E=、φ=、C=的定义方式，知道比值法定义的共性．要明确公式U=Ed中d是两点沿电场线方向的距离．10．（4分）如图所示为有两个量程的电压表，当使用 a、b两端点时，量程为1V；当使用a、c两端点时，量程为10V．已知电流表的内阻R g为50Ω，满偏电流I g为1mA．则R1和R2的电阻值（）A．R1=950Ω，R2=9kΩB．R1=9kΩ，R2=950ΩC．R1=9kΩ，R2=1kΩD．R1=1kΩ，R2=9kΩ考点：把电流表改装成电压表．专题：实验题．分析：改装后的量程为U=I g（R g+R串）据此可求出 R串=﹣R g．解答：解：接a、b时，为串联的R1，则R1=﹣R g=﹣﹣50=950Ω接a、c时，为串联的R1和R2，则R2=﹣R g﹣R1=﹣50﹣950=9000Ω故选：A．点评：电流表串联电阻后量程变大，为U=I g R总．二、填空题（共5小题，每小题6分，满分22分）11．（6分）在电场中的某点A放一试探电荷+q，它所受到的电场力大小为F，方向水平向右，则A点的场强大小E A=．方向为水平向右．若在A点放一个电荷量为+2q的试探电荷，则A 点的场强大小E A=．考点：电场强度．分析：已知试探电荷所受电场力和电荷量，由场强的定义式E=求解A的电场强度的大小．场强方向与负电荷所受电场力方向相反，取走试探电荷场强不变．解答：解：由场强的定义式知A点的场强的大小为：E=，方向水平向右；电场强度反映电场性质的物理量，与试探电荷无关，若在A点放一个电荷量为+2q的试探电荷，A点的电场强度不变仍为．故答案为：，水平向右，．点评：本题考查电场强度定义式的应用能力，要理解并掌握电场强度的物理意义：电场强度是描述电场本身的力的性质的物理量，与试探电荷无关．12．（4分）有一带电荷量q=﹣3×10﹣6C的点电荷，从电场中的A点移到B点时，克服电场力做功6×10﹣4J．则AB间电势差U AB=200 V，如果已知A点电势φA=300V，则B点电势φB=100V．考点：匀强电场中电势差和电场强度的关系．专题：电场力与电势的性质专题．分析：（1）根据电势差的定义公式U AB=求解AB间的电势差；（2）根据U AB=φA﹣φB求解C点的电势．解答：解：（1）AB间的电势差：U AB=（2）取A点电势为300V，根据电势差的定义公式，有：U AB=φA﹣φB解得：φB=100V故答案为：200，100点评：本题关键是明确电势差和电势的定义，记住定义公式，基础问题．13．（4分）如图所示，厚度均匀的矩形金属薄片边长ab=10cm，bc=5cm．当将A与B接人电压为U的电路中时，电流为1A；若将C与D接人同一电路中，则电流为4A．考点：电阻定律．专题：恒定电流专题．分析：根据电阻定律计算出两种情况下的电阻值关系，然后结合欧姆定律即可解答．解答：解：根据电阻定律：R=ρ，设矩形金属薄片的厚度是d，得：===4由欧姆定律公式I=得：==所以：I CD=4I AB=4×1A=4A故答案为：4．点评：该题中，矩形金属薄片的厚度不变，两种不同的接法中，矩形金属薄片的电阻值不同，所以电流值不同，将电阻定律与欧姆定律结合即可．基础题目．14．（4分）如图所示的电路中，电阻R1=6Ω，R2=3Ω，S断开时，电流表示数为0.9A，S闭合时，电流表示数为0.8A，则电源电动势为E=5.76V，内阻r=0.4Ω．考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：当S断开时，根据闭合电路欧姆定律得到电动势和内阻与电流的关系式．当S闭合时，两电阻并联，电压相等，由欧姆定律求出流过R2的电流，得到电路中总电流．再由闭合电路欧姆定律得到电动势和内阻与电流的关系式．联立组成方程组，求出电动势和内阻．解答：解：根据闭合电路欧姆定律得当S断开时：E=I1（R1+r）当S闭合时：E=I2R1+（I2+）r代入数据得：E=0.9（6+r）E=0.8×6+（0.8+）r解得，E=5.76V，r=0.4Ω故答案为：5.76，0.4点评：本题的原理是闭合电路欧姆定律，提供了测量电源电动势和内阻的方法和思路．15．（4分）细胞生命活动过程中伴随着电现象，存在于细胞膜两侧的电势差称为膜电势差．细胞膜有选择的让钾离子或钠离子通过，以保持细胞内外的电势差和渗透压．我们可以用静电场的知识为这个生物过程建立一个物理模型：细胞膜厚度d约为7.0×10﹣9m，细胞膜两侧的电势差（膜电势差）U约为0.035V，且细胞膜内外电势φA＞φB，细胞膜内的电场看做匀强电场．一个一价的钠离子（电荷量q=1.6×10﹣19C），从图中的A到B通过细胞膜．细胞膜内的电场强度E=5×106V/m，电场力对钠离子做的功w=5.6×10﹣21J．考点：匀强电场中电势差和电场强度的关系．专题：电场力与电势的性质专题．分析：匀强电场电场强度与电势差的关系，E=，可求E，电场力做功与电势差的关系w=qU 可求每个钠离子沿电场方向透过膜时电场力做功．解答：解：由题意得，膜内电场强度为：E=由电场力做功与电势差的关系有：W=qU=1.6×10﹣19×0.035=5.6×10﹣21J故答案为：5×106；5.6×10﹣21点评：考查了匀强电场的电场强度与与电势差的关系、电场力做功与电势差的关系，灵活选择公式．三、解答题（共2小题，满分16分）16．（4分）如图所示，取一对用绝缘柱支撑的导体A和B，使它们彼此接触，起初它们不带电，分别贴在导体A、B下部的金属箔均是闭合的．请完成下面的实验步骤．步骤一：把带正电荷的物体C移近导体A稳定后，A、B下部的金属箔都会（选填“会”或“不会”）张开．步骤二：此时把B向右移动稍许使其与A分开，然后移走C，待稳定后A、B下部的金属箔都会（选填“会”或“不会”）张开．考点：静电现象的解释．分析：当导体A、B放在带正电的附近时，出现感应起电现象．电荷周围有电场存在，从而导体A、B处于电场中，在电场力的作用下，使导体中的自由电子重新分布．而处于静电平衡的导体，电荷只分布在外表面，内部电场强度为零，且是等势体．解答：解：1．感应带电，这是使物体带电的一种方法，根据异种电荷互相吸引的原理可知，靠近的一端会带异种电荷．金属导体处在正电荷的电场中，由于静电感应现象，导体B 的右端要感应出正电荷，在导体A的左端会出现负电荷，所以导体两端的验电箔都张开，且左端带负电，右端带正电；2．此时把B向右移动稍许使其与A分开，左端带负电，右端带正电；然后移走C，AB上的电荷不会中和，所以待稳定后A、B下部的金属箔都会张开．故答案为：会，会点评：体现物体静电感应起电的实质，及静电平衡状态时，带电体的电荷只分布在外表面，内部电场强度为零，且导体的电势处处相等．17．（12分）用如图甲所示的电路图完成“描绘灯泡L的伏安特性曲线”的实验．（l）该实验电路图中电流表采用的是外接法（选填“内接法”或“外接法”），滑动变阻器采用的是分压式（填“分压式”或“限流式”）接法．（2）在闭合开关S前，滑动变阻器触头应放在a端．（选选填“a”或“b”）（3）实验后作出的U﹣I图象如图乙所示，从图中看出，随着电压的升高，灯泡电阻增大．（选填“增大”或“减小”）（4）根据所得到的图象求出它在1.2V电压下工作时的电阻值R=3Ω，这个测量值比真实值偏小．（选填“大”或“小”）考点：描绘小电珠的伏安特性曲线．专题：实验题；恒定电流专题．分析：（1）根据电表内阻与灯泡电阻的关系确定电流表的接法，根据实验目的确定滑动变阻器接法．（2）为保护电路闭合开关前滑片应置于分压电路分压为零的位置．（3）根据图示图象应用欧姆定律判断灯泡电阻如何变化．（4）由图示图象求出电压对应的电流，然后由欧姆定律求出灯泡电阻，根据电流表接法分析实验误差．解答：解：（1）灯泡电阻约为几欧姆档，电流表内阻约为零点几欧姆，电压表内阻约为几千欧姆，电压表内阻远大于灯泡电阻，电压表应采用外接法，描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法．（2）滑动变阻器采用分压接法，为保护电路闭合开关前滑片应置于a端．（3）由图示U﹣I图象可知，随电压增大电流增大，电压与电流的比值增大，灯泡电阻增大．（4）由图示图象可知，电压为1.2V时电流为0.4A，灯泡电阻：R===3Ω；电流表采用外接法，由于电压表的分流作用，所测电流偏大，所测电阻阻值偏小．故答案为：（1）外接法；分压式；（2）a；（3）增大；（4）3；小．点评：本题考查了电流表与滑动变阻器接法的选择、实验数据分析，当电压与电流从零开始变化时，滑动变阻器应采用分压接法．四、计算题（本题共3小题，第18小题6分，第19小题8分，第20小题10分，共24分，要求写出主要的计算公式，解题步骤和必要的文字说明）18．（6分）如图所示，电动机的电阻为5Ω，两端所加电压为6V，此时电流为O.4A，求：（1）电动机的电功率；（2）电动机的热功率．考点：电功、电功率．专题：恒定电流专题．分析：电动机的电功率P=UI，根据焦耳定律P Q=I2r直接求解电动机线圈电阻上消耗的热功率．解答：解：（1）电动机的电功率为：P=UI=0.4×6=2.4W（2）电动机的热功率为：P′=I2r=0.42×5=0.8W答：（1）电动机的电功率2.4W；（2）电动机的热功率0.8W点评：本题主要考查了焦耳定律P Q=I2r的直接应用，知道电动机两端的电压不是加在电阻上的电压，难度不大，属于基础题．19．（8分）如图所示，A球质量为m，悬挂在绝缘细绳上，处于静止状态，此时绳与竖直方向成α角．在同一高度相距r处有一带电量为﹣Q的小球B固定在绝缘支座上．两球均可视为点电荷，重力加速度为g，求：（1）A球受到的库仑力；（2）A球所带的电荷量．考点：库仑定律；共点力平衡的条件及其应用．分析：（1）对小球A受力分析，受到重力、静电引力和细线的拉力，根据三力平衡求出绳子拉力；（2）根据库仑定律求解出小球A的带电量．解答：解：（1）带负电的小球A处于平衡状态，A受到库仑力F′、重力mg以及绳子的拉力T的作用，其合力为零．因此mg﹣Tcosα=0得T=又因为F′﹣Tsinα=0解得F′=mgtanα（2）根据库仑定律F′=k所以答：（1）A球受到的绳子拉力为．（2）A球带电荷量是．点评：本题关键先根据平衡条件得到库仑力，再根据库仑定律求解出B球的带电量．20．（8分）如图所示，两块相同的金属板正对着水平放置，板间距离为d．当两板间加电压U时，一个质量为m、电荷量为+q的带电粒子，以水平速度v0从A点射入电场，经过一段时间后从B点射出电场，A、B间的水平距离为L，不计重力影响．求：（1）带电粒子从A点运动到B点经历的时间；（2）带电粒子经过B点时速度的大小；（3）A、B间的电势差．考点：带电粒子在匀强电场中的运动．专题：带电粒子在电场中的运动专题．分析：（1）带电粒子在板间做类平抛运动，在水平方向做匀速直线运动，根据位移和初速度直接得出粒子运动时间；（2）带电粒子在电场中做类平抛运动，已知两极间的电势差和析间距离可以求得粒子在电场中的受力，粒子在电场方向上做初速度为0的匀加速直线运动，根据加速度大小和时间可以求得电场方向上的分速度，根据运动的合成求出粒子在B点的速度大小；（3）根据只有电场力做功，由动能定理求得粒子在A至B过程中电场力做的功，从而求得A、B两点间的电势差．解答：解：（1）带电粒子在水平方向做匀速直线运动，从A点运动到B点经历的时间；（2）带电粒子在竖直方向做匀加速直线运动板间场强大小加速度大小=经过B点时粒子沿竖直方向的速度大小v y=at=带电粒子在B点速度的大小v=（3）带电粒子从A点运动到B点过程中，根据动能定理得A、B间的电势差U AB==答：（1）带电粒子从A点运动到B点经历的时间为；（2）带电粒子经过B点时速度的大小为；（3）A、B间的电势差为．点评：解决本题的关键是能根据运动的合成与分解求带电粒子做类平抛运动的问题，知道电场强度与电势差的关系以及电场力做功与物体动能变化的关系．。
