厂拌热再生设备与技术

厂拌热再生沥青路面施工技术要点沥青路面在服务几年后，其破坏速度会大大加快，但及时的维修，如重新罩面或循环利用等方法可以保持路面的质量并延长道路的使用寿命。

世界银行的调查表明，在路面破坏变得很严重之前，沥青路面再生利用是一种特别经济的方法。

沥青路面再生与传统的沥青路面维修方式相比，能够节约大量的沥青、砂石等原材料，节省工程投资，同时有利于处理废料、保护环境，因而具有显著的经济效益和社会、环境效益。

随着人们对环保、社会效益的关注，以及技术的进步，沥青路面再生利用技术越来越受到人们的重视。

沥青路面的再生利用，就是将旧沥青路面经过翻挖、回收、破碎、筛分等方法处理后，与再生剂、新沥青材料、新集料等按一定比例重新拌和成混合料，能够满足一定的路用性能并重新铺筑于路面的一整套工艺。

由于对旧材料进行重复利用，在施工过程中，路面的几何线形及厚度能得到很好地保持。

与其它沥青路面修复技术相比，沥青路面再生还能在一定程度上减少连续交通中断的现象。

总结起来，沥青路面材料的循环利用有下列优点：①降低施工成本；②节约集料和沥青胶结料；③保持原路面的几何特性；④保护环境；⑤节约能源；⑥减少用户的延误。

更重要的是再生后的沥青路面与新铺沥青路面性能基本相当，而厂拌热再生的沥青路面甚至比新铺路面的性能更好。

厂拌热再生沥青混合料是采用对旧沥青路面铣刨后，将RAP材料运送到拌和厂经热再生拌和设备加热后与新的沥青混合料按设定的掺加比例进行拌和后生产的热拌沥青混合料。

为了保证厂拌热再生沥青混合料施工的质量，现以下面层AC-25施工控制为例提出如下厂拌热再生施工指南。

（1）RAP材料的破碎、筛分厂拌热再生的第一步是刨除需要再生的沥青路面，然后将RAP材料运至拌和厂，RAP材料在拌和厂中破碎，按尺寸分级，建议采用10mm×10mm筛孔将AC25型沥青RAP材料分成粗细两部分，采用大尺寸筛网（如31.5mm）将破碎不彻底超大颗粒部分进行二次破碎。

厂拌热再生沥青混凝土路面施工一、厂拌热再生沥青混合料的拌制1、厂拌热再生沥青混合料拟选用连续式拌和设备进行拌制.2、回收沥青路面材料(RAP）料仓数量应不少于2 个,料仓内的回收沥青路面材料(RAP）含水量应不大于3%。

3、厂拌热再生沥青混合料的生产温度与拌和时间应根据拌和设备的加热干燥能力、回收沥青路面材料（RAP）含水率、再生沥青混合料的级配等综合确定，以生产出均匀稳定的沥青混合料为原则.混合料出料温度比普通热拌沥青混合料高5℃～15℃。

4、厂拌热再生沥青混合料拌制的其它要求，应符合现行《公路沥青路面施工技术规范》（JTG F40）对热拌沥青混合料路面的规定。

二、厂拌热再生沥青混合料的运输1、根据连续式沥青搅拌楼和摊铺机的摊铺能力及运距计算车辆数，保持摊铺机前有3~5辆运料车等候为宜，运输车辆拟采用大吨位运输车。

2、运输前对车辆性能进行检查，使用性能良好的运输车，防止运料过程中车辆发生故障。

3、运输车辆的车厢应清扫干净,严禁有泥沙或其它杂物残留车厢；为防止沥青混合料与车厢板粘结，在车厢侧板和底部涂防粘薄膜剂。

4、拌和机向运料车放料时，汽车应前后移动，分几层装料，移动次数尽可能多，以减少粗集料的分离现象。

5、运料车均应用完好的双层蓬布覆盖设施，以便保温、防雨或避免污染环境。

6、卸料后,对残余的混合料应及时清除，防止结硬。

三、厂拌热再生沥青混合料的摊铺1、处理下承层：1）彻底清扫、冲洗下承层的污染物,砂浆和其它浮渣应用钢刷擦清。

2）下承层的坑槽、松散和其它病害应按规定用沥青混合料修补。

3）对下承层的标高、横坡、平整度要进行检测，对影响质量且无法在上面层消除的缺陷地段进行调平。

2、摊铺1）摊铺温度宜控制在160℃～170℃之间，不得低于150℃。

2）每次摊铺前，摊铺机应调整到最佳状态,调试好螺旋布料器两端的自动料位器，并使料门开关、链板送料器的转速相匹配，螺旋分料器应不停地转动，且速度不宜太慢。

分料室中的沥青混凝土应保持高度不变并不低于螺旋分料器的轴顶或接近螺旋顶部，不应使沥青混合料时多时少。

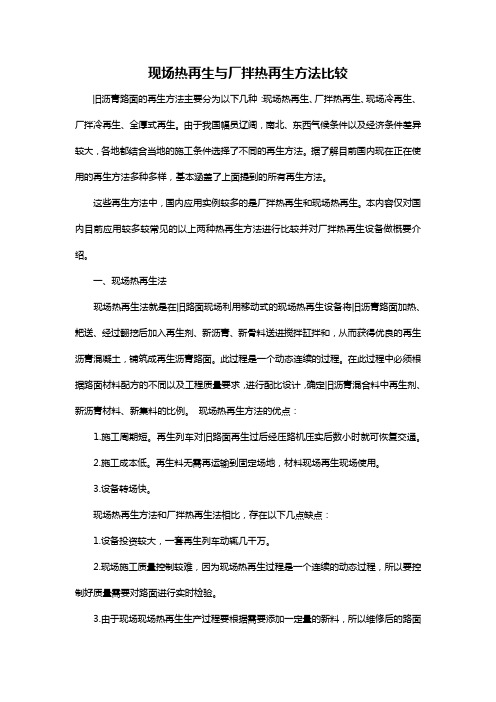

现场热再生与厂拌热再生方法比较旧沥青路面的再生方法主要分为以下几种：现场热再生、厂拌热再生、现场冷再生、厂拌冷再生、全厚式再生。

由于我国幅员辽阔，南北、东西气候条件以及经济条件差异较大，各地都结合当地的施工条件选择了不同的再生方法。

据了解目前国内现在正在使用的再生方法多种多样，基本涵盖了上面提到的所有再生方法。

这些再生方法中，国内应用实例较多的是厂拌热再生和现场热再生。

本内容仅对国内目前应用较多较常见的以上两种热再生方法进行比较并对厂拌热再生设备做概要介绍。

一、现场热再生法现场热再生法就是在旧路面现场利用移动式的现场热再生设备将旧沥青路面加热、耙送、经过翻挖后加入再生剂、新沥青、新骨料送进搅拌缸拌和，从而获得优良的再生沥青混凝土，铺筑成再生沥青路面。

此过程是一个动态连续的过程。

在此过程中必须根据路面材料配方的不同以及工程质量要求，进行配比设计，确定旧沥青混合料中再生剂、新沥青材料、新集料的比例。

现场热再生方法的优点：1.施工周期短。

再生列车对旧路面再生过后经压路机压实后数小时就可恢复交通。

2.施工成本低。

再生料无需再运输到固定场地，材料现场再生现场使用。

3.设备转场快。

现场热再生方法和厂拌热再生法相比，存在以下几点缺点：1.设备投资较大，一套再生列车动辄几千万。

2.现场施工质量控制较难，因为现场热再生过程是一个连续的动态过程，所以要控制好质量需要对路面进行实时检验。

3.由于现场现场热再生生产过程要根据需要添加一定量的新料，所以维修后的路面标高会增加。

4.生产过程中热料释放出来的有毒蓝烟目前还无法集中处理。

5.一个工地的再生料无法摊铺到其他工地，也就是高等级路面的再生料无法使用到低等级的路面上。

二、厂拌热再生法厂拌热再生法就是将旧沥青路面经过翻挖后运回拌和厂，再集中破碎，根据路面不同层次的质量要求，进行配比设计，确定旧沥青混合料的添加比例，再生剂、新沥青材料、新集料等在拌和机中按一定比例重新拌和成新的混合料，从而获得优良的再生沥青混凝土，铺筑成再生沥青路面。

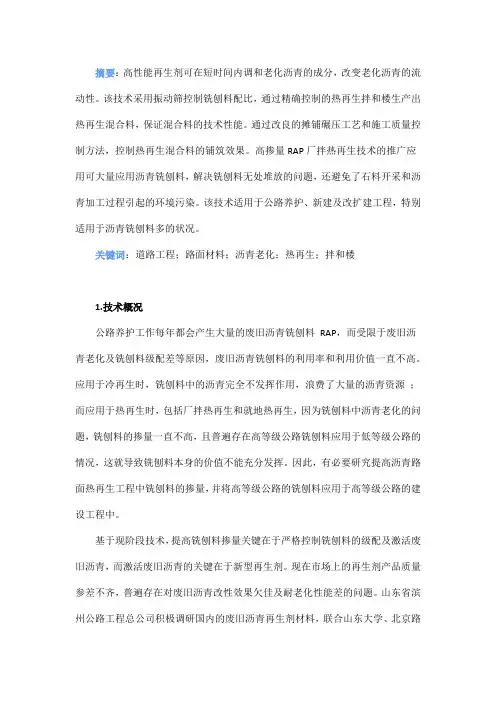

摘要：高性能再生剂可在短时间内调和老化沥青的成分，改变老化沥青的流动性。

该技术采用振动筛控制铣刨料配比，通过精确控制的热再生拌和楼生产出热再生混合料，保证混合料的技术性能。

通过改良的摊铺碾压工艺和施工质量控制方法，控制热再生混合料的铺筑效果。

高掺量RAP厂拌热再生技术的推广应用可大量应用沥青铣刨料，解决铣刨料无处堆放的问题，还避免了石料开采和沥青加工过程引起的环境污染。

该技术适用于公路养护、新建及改扩建工程，特别适用于沥青铣刨料多的状况。

关键词：道路工程；路面材料；沥青老化；热再生；拌和楼1.技术概况公路养护工作每年都会产生大量的废旧沥青铣刨料RAP，而受限于废旧沥青老化及铣刨料级配差等原因，废旧沥青铣刨料的利用率和利用价值一直不高。

应用于冷再生时，铣刨料中的沥青完全不发挥作用，浪费了大量的沥青资源；而应用于热再生时，包括厂拌热再生和就地热再生，因为铣刨料中沥青老化的问题，铣刨料的掺量一直不高，且普遍存在高等级公路铣刨料应用于低等级公路的情况，这就导致铣刨料本身的价值不能充分发挥。

因此，有必要研究提高沥青路面热再生工程中铣刨料的掺量，并将高等级公路的铣刨料应用于高等级公路的建设工程中。

基于现阶段技术，提高铣刨料掺量关键在于严格控制铣刨料的级配及激活废旧沥青，而激活废旧沥青的关键在于新型再生剂。

现在市场上的再生剂产品质量参差不齐，普遍存在对废旧沥青改性效果欠佳及耐老化性能差的问题。

山东省滨州公路工程总公司积极调研国内的废旧沥青再生剂材料，联合山东大学、北京路养科技有限公司等单位推广应用了高性能再生剂材料，在充分保证厂拌热再生混合料技术性能的前提下，显著提高了铣刨料掺量。

2.技术原理沥青老化后，沥青中的轻质油份变少，沥青的针入度、延度等指标大幅度下降。

经过深入调研比选，本项目选中了一种高性能的废旧沥青再生剂，该再生剂是轻质油分和特种高分子溶剂的混合物，可在短时间内调和老化沥青的成分，改变老化沥青的流动性，在混合料拌和过程中实现废旧沥青的重新裹覆。

沥青路面厂拌热再生施工技术的探讨引言沥青路面厂拌热再生是将回收沥青路面材料（RAP）运至沥青拌和厂，经破碎、筛分，以一定的比例与新集料、新沥青、再生剂（必要时）等拌制成热拌再生混合料的技术。

沥青路面厂拌热再生技术具有较好的适应性，适用于各类破坏形式的路面。

厂拌热再生技术具有以下优点：除经济节约、节能环保外，还经过严格的配合比调整，再生沥青混合料的技术指标不低于常规沥青混合料的相应指标，其路用性能可满足高等级路面的使用要求；既可利用原路的废弃材料再生后重新铺筑路面，也可用于其他工程；可用于各等级公路的沥青面层及柔性基层。

一、厂拌热再生施工工艺流程回收RAP→RAP预处理和堆放→再生混合料拌制→再生混合料运输→再生混合料摊铺→再生混合料压实→养生和开放交通。

二、厂拌热再生工艺特点国内外多年的实践经验证明，厂拌热再生沥青混合料路面能够达到规范所要求的各项性能指标。

这种再生方式属于结构性再生，能够有效地用于各种条件下旧沥青路面的再生，是一种适用广泛、节能、环保，又能保证施工质量的再生技术。

厂拌热再生具有以下特点：1.厂拌热再生有精确的计量、筛分控制装置，能够保证配合比的精度，热再生沥青混合料具有较高的路用性能；2.厂拌热再生能够在铺筑施工前，对破坏的基层进行修补，可以用于处理基层损坏的路面；3.节能环保，降低成本。

厂拌热再生，适用于对各等级公路回收沥青路面材料（RAP）进行热拌再生利用，再生后的沥青混合料根据其性能和工程情况，可用于各等级公路的沥青面层及柔性基层。

三、沥青路面厂拌热再生施工工艺与常规的沥青混合料施工相比，厂拌热再生施工主要增加了旧料回收、破碎、筛分步骤，以及冷料加热装置和输送装置。

与普通沥青路面的施工工艺相比，再生沥青路面混合料的拌和复杂程度大大增加。

1.旧沥青路面材料（RAP）回收、存放旧料回收后进行破碎，通过调整锤头间距来控制破碎颗粒大小，防止破坏旧集料的颗粒组成。

对回收沥青路面材料（RAP）分批次破碎，分层次堆放以利于RAP级配稳定。

厂拌热再生沥青路面施工工艺1一般规定铣刨或机械开挖会对路面下承层产生扰动，热再生沥青混合料摊铺前应先检查下承层（基层或下卧沥青层）的质量，确保维修后路面整体结构稳定性。

2下承层技术要求铣刨、机械开挖过程中，应避免扰动下承层，铣刨后路槽应当平整、坚实和符合规定的横坡。

检查下承层的完整性与基层表面的粘结强度，不得出现松散、薄夹层等情况。

下承层清理洁净后，再次对基层反射裂缝情况进行仔细检查，如发现反射裂缝，应进行相应的处理，处理完毕后方可进行再生层施工。

铣刨至基层、底基层及路基时应避免降雨时施工，并采取相应的排水措施，避免积水损坏下承层。

铣刨过程中，铣刨机洒水降温时应控制洒水量，避免粉尘遇水后泥浆附着于铣刨沟槽内。

铣刨洒水过多，泥浆粘附在沟槽内，干燥后难以清除，会降低粘层油、同步碎石封层与下承层粘结效果，导致新老路面粘结强度较差或水分进入层间出现积浆等病害。

在摊铺前1~2天，应对下承层表面状况进行一次检查，如发现坑洞、脱皮等损坏现象，应予以修补。

3封层、粘层3.1封层封层优先采用同步碎石封层方法。

碎石封层施工前必须保证下承层干燥、洁净无污染，避免影响下承层与新铺结构层层间粘结强度。

封层沥青采用合格的聚合物改性沥青。

封层所用集料为9.5~13.2mm单粒径规格碎石，技术要求与面层集料要求一致，碎石要经过拌合站加热除尘，掺加3〜5%。

的道路石油沥青进行预拌后使用。

下封层沥青洒布量为1.2〜1.6kg/m2，碎石覆盖率控制在60%〜70%,碎石撒布量控制在5~7kg/m2，应通过试验段确定具体洒（撒）布量，撒布碎石后及时采用胶轮压路机压实，不粘轮，不产生松动层。

采用智能型同步碎石封层车进行施工，沥青与集料洒布均匀、匹配。

封层洒布后立即采用胶轮压路机稳压1-2遍。

当气温低于10口，必须停止同步碎石封层施工。

同步碎石封层施工完成后，应待沥青温度降至50□以下，方可限速开放临时交通或进行沥青混凝土路面铺筑。

下承层与新铺沥青层之间必须施工碎石封层。

浅谈沥青路面厂拌热再生施工技术摘要：厂拌热再生技术是先将旧沥青砼路面材料铣刨后运回工厂，通过破碎、筛分（必要时），并根据旧料中沥青含量、沥青老化程度、碎石级配等指标，掺入一定数量的新集料、沥青和再生剂(必要时)进行拌和，使混合料达到规范规定的各项指标，按照与新建沥青混凝土路面完全相同的方法重新铺筑路面的一整套工艺。

关键词：沥青路面；热再生；施工技术Abstract: The factory mix hot regeneration technology is first the old asphalt concrete pavement materials plane back to factory after milling, through the crushing, screening (if necessary), and according to the old material content of asphalt, asphalt aging degree, graded gravel as indexes, mixed with certain amount of xinji materials, asphalt and regenerative agent (if necessary) in mixing, make the mixture to the index of rules and regulations, and in accordance with the new asphalt concrete pavement of exactly the same method to road paving a whole process.Keywords: the asphalt pavement; hot regeneration; construction technology1.引言沥青混合料再生利用技术，是将需要翻修或废弃的沥青路面，经过翻挖、回收、破碎、筛分，用新集料、软沥青材料适当配合，重新拌制，形成具有路用性能要求的再生沥青混合料，用于铺筑路面面层或基层的整套技术。
