光电探测器原理与应用光电探测器是一种将光信号转化为电信号的器件，是现代光电技术中的重要组成部分，广泛应用于通信、医学、物理学等领域。
本文将从光电探测器的原理、种类以及应用进行探讨。
一、光电探测器的原理光电探测器的原理基于光电效应，即光能被物质吸收后，其中的光子能激发物质内部的电子从价带跃迁到导带，形成电子空穴对，产生电流和电势差，将光信号转换为电信号并放大处理。
而光电探测器的基本结构，则由光敏材料、光电转换部件、电荷放大器等组成，具有宽频带、高响应速度等特点。

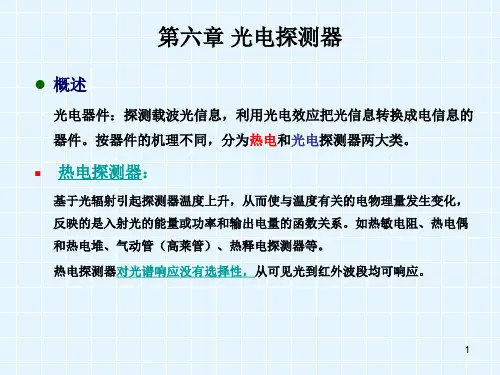

二、光电探测器的种类光电探测器主要分为以下几种：①硅光电二极管硅光电二极管是一种常见的光电探测器，其结构简单，大小小巧，响应速度快，但灵敏度较低。
硅光电二极管的光电转换部件为PN结，探测范围为红外线波段。
②掺铟镓光电二极管掺铟镓光电二极管响应范围为近红外至中红外波段，具有较高的灵敏度和响应速度，广泛应用于红外光谱分析、制导弹道等领域。
③掺铊锗光电二极管掺铊锗光电二极管响应范围为中红外波段，具有较高的探测率和灵敏度，广泛应用于红外光谱分析、空间测量等领域。
④光电倍增管光电倍增管响应范围涵盖紫外线至近红外波段，具有高灵敏度、高信噪比和低失真等特点，广泛应用于低光强度信号的检测和测量。
⑤光伏噪声探测器光伏噪声探测器是一种激光光源的光功率变化探测器，响应波长范围覆盖整个光谱，具有高信噪比、高稳定性等特点，广泛应用于光通信、激光测距、光谱分析等领域。
三、光电探测器的应用光电探测器具有广泛的应用领域，其中主要包括：①光通信光电探测器在光通信中起到重要作用，光电二极管和光电倍增管是常用的探测器。
光电探测器接收光信号并转换为电信号，再经过解调和放大处理后，完成光通信中数据的传输和接收。
②光谱分析光电探测器在光谱分析领域中广泛应用，通过对不同波长的光线进行探测和分析，完成对样品的化学成分、结构和性质的测量和研究。
掺铟镓光电二极管和光伏噪声探测器是常用的光谱探测器。
光电探测器原理光电探测器原理及应用光电探测器种类繁多，原则上讲，只要受到光照后其物理性质发生变化的任何材料都可以用来制作光电探测器。
现在广泛使用的光电探测器是利用光电效应工作的，是变光信号为电信号的元件。
光电效应分两类，内光电效应和外光电效应。
他们的区别在于，内光电效应的入射光子并不直接将光电子从光电材料内部轰击出来，而只是将光电材料内部的光电子从低能态激发到高能态。
于是在低能态留下一个空位——空穴，而高能态产生一个自由移动的电子，如图二所示。
硅光电探测器是利用内光电效应的。
由入射光子所激发产生的电子空穴对，称为光生电子空穴对，光生电子空穴对虽然仍在材料内部，但它改变了半导体光电材料的导电性能，如果设法检测出这种性能的改变，就可以探测出光信号的变化。
无论外光电效应或是内光电效应，它们的产生并不取决于入射光强，而取决于入射光波的波长λ或频率ν，这是因为光子能量E只和ν有关：E=hν（1）式中h为普朗克常数，要产生光电效应，每个光子的能量必须足够大，光波波长越短，频率越高，每个光子所具有的能量hν也就越大。
光强只反映了光子数量的多少，并不反映每个光子的能量大小。
目前普遍使用的光电探测器有耗尽层光电二极管和雪崩光电二极管，是由半导体材料制作的。
半导体光电探测器是很好的固体元件，主要有光导型，热电型和P—N结型。
但在许多应用中，特别是在近几年发展的光纤系统中，光导型探测器处理弱信号时噪声性能很差；热电型探测器不能获得很高的灵敏度。
而硅光电探测器在从可见光到近红外光区能有效地满足上述条件，是该波长区理想的光接收器件。
一、耗尽层光电二极管在半导体中，电子并不处于单个的分裂能级中，而是处于能带中，一个能带有许多个能级。
如图三所示。
能带与能带间的能量间隙称为禁带，禁带中没有电子，电子从下往上填，被电子全部填满的能带称为满带，最高的满带称为价带，紧靠在价带上面的能带称为导带，导带只有部分被电子填充，或是全部空着。
光电探测器原理光电探测器原理及应用光电探测器种类繁多，原则上讲，只要受到光照后其物理性质发生变化的任何材料都可以用来制作光电探测器。
现在广泛使用的光电探测器是利用光电效应工作的，是变光信号为电信号的元件。
光电效应分两类，内光电效应和外光电效应。
他们的区别在于，内光电效应的入射光子并不直接将光电子从光电材料内部轰击出来，而只是将光电材料内部的光电子从低能态激发到高能态。
于是在低能态留下一个空位——空穴，而高能态产生一个自由移动的电子，如图二所示。
硅光电探测器是利用内光电效应的。
由入射光子所激发产生的电子空穴对，称为光生电子空穴对，光生电子空穴对虽然仍在材料内部，但它改变了半导体光电材料的导电性能，如果设法检测出这种性能的改变，就可以探测出光信号的变化。
无论外光电效应或是内光电效应，它们的产生并不取决于入射光强，而取决于入射光波的波长λ或频率ν，这是因为光子能量E只和ν有关：E=hν（1）式中h为普朗克常数，要产生光电效应，每个光子的能量必须足够大，光波波长越短，频率越高，每个光子所具有的能量hν也就越大。
光强只反映了光子数量的多少，并不反映每个光子的能量大小。
目前普遍使用的光电探测器有耗尽层光电二极管和雪崩光电二极管，是由半导体材料制作的。
半导体光电探测器是很好的固体元件，主要有光导型，热电型和P—N结型。
但在许多应用中，特别是在近几年发展的光纤系统中，光导型探测器处理弱信号时噪声性能很差；热电型探测器不能获得很高的灵敏度。
而硅光电探测器在从可见光到近红外光区能有效地满足上述条件，是该波长区理想的光接收器件。
一、耗尽层光电二极管在半导体中，电子并不处于单个的分裂能级中，而是处于能带中，一个能带有许多个能级。
如图三所示。
能带与能带间的能量间隙称为禁带，禁带中没有电子，电子从下往上填，被电子全部填满的能带称为满带，最高的满带称为价带，紧靠在价带上面的能带称为导带，导带只有部分被电子填充，或是全部空着。
《涨知识啦18》---光电探测器基本原理《涨知识啦18》---光电探测器基本原理现如今，光电探测器已经应用到各个领域。
通过与LED或激光二极管结合，光电探测器可用于电路隔离器、入侵报警以及激光雷达等系统，因此光电探测器的应用领域和范围都将随着时间的推移而不断扩大，本期的内容就先给大家简单介绍一下pn结光电探测器的基本工作原理。
就pn结光电探测器而言，光可以穿透至冶金结邻近区域的pn结二极管中，该区域因吸收光子而产生电子-空穴对，如下图所示。
在p型一侧或n型一侧不超过一个扩散长度的准中性区中，非平衡少数载流子扩散到耗尽区；随后，这些空间电荷区的载流子和光生载流子通过电场进行输运，即电子输运到n型层，空穴输运到p型层，该过程为二极管电流贡献了一个附加的反向电流。
假定整个二极管中光产生率G L保持一致，由于光照导致的电流增加量I L等于-q乘以单位时间内在体积为A(L N+W+L P)空间内由光产生的电子-空穴对，即光谱响应是所有光电探测器的一个重要特征。
下图是硅pn结光电探测器的光谱响应曲线。
图中的光电探测器响应只覆盖了有限的波长范围。
在大多数的光电探测器中波长上限直接由半导体能带宽度决定：如果光子能量大于吸收区的禁带宽度E G，则所吸收光子可以产生电子-空穴对；反之，当光子能量小于E G时，半导体对于光子而言几乎是透明的，因此半导体的光谱响应基本截止在λG=1.24/E G处。
另外，在光功率不变的情况下，探测器在单位时间内吸收短波长光子数的能力减小，因为针对短波长的光吸收效应更集中于半导体表面，但是多数光生载流子在扩散到耗尽区之前已经通过非辐射复合的方式被消耗掉，因此光谱响应随着波长变短而逐渐下降。
本期《涨知识啦》就到这啦！我们下期再见！以上内容选自Semiconductor Device Fundamentals, [美] Robert F. Pierret.。
