WD外置型电动滚筒

目录产品概述 (1)安装及调试 (2)日常维护与保养 (5)电动滚筒的拆卸 (6)电动滚筒的组装 (7)常见故障排除及排除方法 (7)售后服务 (8)电动滚筒1 产品概述1.1电动滚筒是一种将电动机、减速机系统、滚筒体组合的新型驱动装置。

主要与带式输送机配装使用。

本公司为满足市场需要，从九十年代初就参照机械部JB/T7330-1994标准，先后设计了YD TN (即TD75)、DY 1、JDY 、QD 、Y J B T N 、JA T N 、JX T N 、WD T N 、WX T N 等10个系列8000多个规格产品，大批量售往国外。

1.2 本公司设计的电动滚筒，有内置式、外置式、移动式三种安装形式；有定轴齿轮、摆线针轮、行星齿轮三种传动类型；各种规格均可包胶，胶面有平面、人字、菱形花纹；绝大多规格可附加逆止功能；如用于衣服是环境，筒体等外露部分可使用耐磨腐蚀材料制作，如不锈钢等，同时必须选用相应耐腐蚀的密封件；外置式选配隔爆电机，可适合于有隔爆要求的场所；可选配HL 型弹性柱销联轴器、YOX 型液力耦合器、电力液压块式制动器；配套功率可从0.55KW 到160KW ；1.3 电动滚筒型号及表示方法：电机安装形式或冷却方式传动形式代号（如定轴齿轮等）特殊性能代号（如逆止、隔爆等）电机功率P（kw）筒体表面线速度（m/s）滚筒名义直径（mm）胶带宽度B（mm）带逆止器时滚筒旋向N（S）关于滚筒型式代号的几点说明：（1）电机安装形式及冷却方式：电机内置时一般标注电机冷却方式：油冷式(Y)、油浸式（J ）电机外置时标注电机安装冷却方式：卧式电机直列型（W I ）、立式电机直联型（W II ）、卧式电机垂直型（W III ）（2）传动形式代号：定轴齿轮传动（D ）（硬齿轮面定轴齿轮标A ）、摆线针轮传动(B)(功率37kw 向下)、行星齿轮传动（X ）（3）特殊性能代号：通用型（T 可不标注）、逆止型（N ）、移动型（Y 1或JYD ）、防爆型（B ）、防腐蚀型（F ）等；外装滚筒还可下标：弹性柱销联轴器型（G ）、液力耦合器型（Y ）、电力液压块式制动型（Z ）1.4 本公司生产的电动滚筒，具有结构紧凑、体积小、密封性好使用维修方便等优点，可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所；但下列工作条件不宜适用：1.4.1输送高温物料，温度超过60℃；1.4.2 海拔高度超过1000米；1.4.3 环境温度超过-10℃—40℃如遇以上情况，请与本公司技术研发中心联系。

tdy75型电动滚筒（滚筒电机）是供各种固定式带式输送机配套使用的内驱动装置，与外驱动装置相比，具有结构紧凑，占用空间面积小，使用维护方便，操作安全可靠，密封性好，能适用于粉尘浓度大、潮湿泥泞的工作场所等优点。

可满足各种逆止、包胶等要求。

不求一次的合作成功，但求永远的事业伙伴。

常见的包胶铸胶一般有菱形铸胶，人字形铸胶，平面胶，一般默认铸胶厚度是12mm，我厂可根据用户要求包胶，满足各种厚度形状要求。

淄博铭玖机械厂具有30年油冷式电动滚筒生产经验，所有出厂产品均经过严格试车检验测试，无故障运转，用户可放心购买使用。

用户选购tdy75型电动滚筒一般需要提供滚筒直径、带宽、功率、速比，是否包胶逆止，产品发货期一般在三至五天内。

若用户急用可加急生产。

产品名称：电动滚筒产品型号：YD、TDY、DY1、QD、YBT、WBT、JZ、JZN、JX、WDT、WXT一、产品概述电动滚筒作为皮带运输机和提升等设备的动力、广泛应用于矿山、冶金、化工、煤炭、建材、电力、轻工、粮食及交通运输等部门。

电动滚筒与一般减速机构相比，具有结构紧凑、体积小、重量轻、密封性好、安装方便、维修简便等优点。

可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所，环境温度在-10℃-+40℃，一般不用于输送高温物料及易爆场所，海拔高度不超过1000米，并应水平安装。

我公司参照机械部JB/T7330—94标准设计生产的电动滚筒有定轴齿轮、行星齿轮，摆线针轮三种传动形式。

安装形式有电机内置（内装），电机外置（外装）以及用于移动式输送机上的移动式三种。

共有 YD T/N（即TDY75）、JA T/N、YDYI·YDYII、Y/J B T/N、JZ T/N、JX T/N、WB T/N、WD T/N、WX T/N等10个系列产品．各产品均可包胶，其中胶面有平胶、“人”字胶及菱形胶三种，除YDYI，和YDYII型移动滚筒外均可附加逆止功能。

电机内置时有油冷和油浸式两种；电机外置时有卧式直列型、立式电机型．卧式垂直型三种装配形式，电动机采用Y系列电机配套，如选用隔爆型电机可用于隔爆要求场所，另外还可配加HL型弹性柱销联轴器、YOX型液力偶合器以及YWZ型电力液压块式制动器。

电动滚筒维护检修规程1总则本规程规定了电动滚筒的检修周期、检修内容、检修方法、质量标准、试车与验收、维护及常见故障处理等内容。

本规程适用于电动滚筒维的维护检修1.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

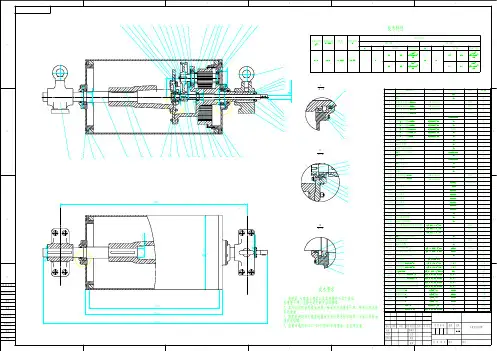

2 设备完好标准2.1 设备主要结构及性能参数简述WD型外装式电动滚筒结构图1、电机2、联轴器或偶合器3、小透盖4、左支座5、左轴承座6、左法兰轴7、滚筒体8、减速器9、右端盖10、右轴承座11、右支座2.1.1主要结构：外置式电动滚筒由电机、联轴器、透盖、支座、轴承座、法兰轴、滚筒体、右端盖、等零部件组成。

2.2 设备完好标准2.2.1零部件2.2.1.1零部件齐全，质量符合要求。

2.2.1.2仪表、信号连锁和各种报警安全附件齐全完整，灵敏准确。

2.2.1.3基础、机座稳固可靠，地脚螺栓和各部螺栓连接符合要求。

2.2.1.4设备、支架等安装合理、牢固完整、标志分明、铭牌清晰。

2.2.1.5设备的防腐完整有效。

2.2.2设备性能2.2.2.1设备润滑良好，润滑系统畅通，润滑油符合要求。

2.2.2.2设备无异常振动、松动、杂音等不正常现象。

2.2.2.3各项运行参数均在指标控制范围以内。

2.2.2.4能够满足生产要求.2.2.3设备环境2.2.3.1设备应清洁，无油污、灰尘，无漏油、漏气，各密封点无泄漏。

2.2.3.2设备周围地坪、楼板、拦杆平整完好，道路畅通。

2.2.3.3设备周围排水沟畅通，无积渣。

3 电动滚筒的维护保养、检修周期与内容3.1 电动滚筒的日常维护保养3.1.1日常维护3.1.1.1保持设备整洁卫生。

3.1.1.2注意润滑情况是否正常，主要润滑油的质量和油位，经常倾听电滚运行是否有杂音。

目录产品概述 (1)安装及调试 (2)日常维护与保养 (5)电动滚筒的拆卸 (6)电动滚筒的组装 (7)常见故障排除及排除方法 (7)售后服务 (8)电动滚筒1 产品概述1.1电动滚筒是一种将电动机、减速机系统、滚筒体组合的新型驱动装置。

主要与带式输送机配装使用。

本公司为满足市场需要, 从九十年代初就参照机械部JB/T7330-1994标准, 先后设计了YD TN(即TD75)、DY1、JDY、QD、YJ B TN、JA TN、JX TN、WD TN、WX TN等10个系列8000多个规格产品, 大批量售往国外。

1.2 本公司设计的电动滚筒, 有内置式、 外置式、 移动式三种安装形式; 有定轴齿轮、 摆线针轮、 行星齿轮三种传动类型; 各种规格均可包胶, 胶面有平面、 人字、 菱形花纹; 绝大多规格可附加逆止功能; 如用于衣服是环境, 筒体等外露部分可使用耐磨腐蚀材料制作, 如不锈钢等, 同时必须选用相应耐腐蚀的密封件; 外置式选配隔爆电机, 可适合于有隔爆要求的场所; 可选配HL 型弹性柱销联轴器、 YOX 型液力耦合器、 电力液压块式制动器; 配套功率可从0.55KW 到160KW;1.3 电动滚筒型号及表示方法:电机安装形式或冷却方式传动形式代号（如定轴齿轮等）特殊性能代号（如逆止、隔爆等）电机功率P（kw）筒体表面线速度（m/s）滚筒名义直径（mm）胶带宽度B（mm）带逆止器时滚筒旋向N（S）关于滚筒型式代号的几点说明:( 1) 电机安装形式及冷却方式:电机内置时一般标注电机冷却方式: 油冷式(Y)、 油浸式( J)电机外置时标注电机安装冷却方式: 卧式电机直列型( WI) 、 立式电机直联型( WII) 、 卧式电机垂直型( WIII)( 2) 传动形式代号:定轴齿轮传动( D) ( 硬齿轮面定轴齿轮标A) 、摆线针轮传动(B)(功率37kw向下)、行星齿轮传动( X)( 3) 特殊性能代号:通用型( T可不标注) 、逆止型( N) 、移动型( Y1或JYD) 、防爆型( B) 、防腐蚀型( F) 等; 外装滚筒还可下标: 弹性柱销联轴器型( G) 、液力耦合器型( Y) 、电力液压块式制动型( Z)1.4 本公司生产的电动滚筒, 具有结构紧凑、体积小、密封性好使用维修方便等优点, 可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所; 但下列工作条件不宜适用:1.4.1输送高温物料, 温度超过60℃;1.4.2 海拔高度超过1000米;1.4.3 环境温度超过-10℃—40℃如遇以上情况, 请与本公司技术研发中心联系。

tdy75型电动滚筒（滚筒电机）是供各种固定式带式输送机配套使用的内驱动装置，与外驱动装置相比，具有结构紧凑，占用空间面积小，使用维护方便，操作安全可靠，密封性好，能适用于粉尘浓度大、潮湿泥泞的工作场所等优点。

可满足各种逆止、包胶等要求。

不求一次的合作成功，但求永远的事业伙伴。

常见的包胶铸胶一般有菱形铸胶，人字形铸胶，平面胶，一般默认铸胶厚度是12mm，我厂可根据用户要求包胶，满足各种厚度形状要求。

淄博铭玖机械厂具有30年油冷式电动滚筒生产经验，所有出厂产品均经过严格试车检验测试，无故障运转，用户可放心购买使用。

用户选购tdy75型电动滚筒一般需要提供滚筒直径、带宽、功率、速比，是否包胶逆止，产品发货期一般在三至五天内。

若用户急用可加急生产。

产品名称：电动滚筒产品型号：YD、TDY、DY1、QD、YBT、WBT、JZ、JZN、JX、WDT、WXT一、产品概述电动滚筒作为皮带运输机和提升等设备的动力、广泛应用于矿山、冶金、化工、煤炭、建材、电力、轻工、粮食及交通运输等部门。

电动滚筒与一般减速机构相比，具有结构紧凑、体积小、重量轻、密封性好、安装方便、维修简便等优点。

可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所，环境温度在-10℃-+40℃，一般不用于输送高温物料及易爆场所，海拔高度不超过1000米，并应水平安装。

我公司参照机械部JB/T7330—94标准设计生产的电动滚筒有定轴齿轮、行星齿轮，摆线针轮三种传动形式。

安装形式有电机内置（内装），电机外置（外装）以及用于移动式输送机上的移动式三种。

共有 YD T/N（即TDY75）、JA T/N、YDYI·YDYII、Y/J B T/N、JZ T/N、JX T/N、WB T/N、WD T/N、WX T/N等10个系列产品．各产品均可包胶，其中胶面有平胶、“人”字胶及菱形胶三种，除YDYI，和YDYII型移动滚筒外均可附加逆止功能。

电机内置时有油冷和油浸式两种；电机外置时有卧式直列型、立式电机型．卧式垂直型三种装配形式，电动机采用Y系列电机配套，如选用隔爆型电机可用于隔爆要求场所，另外还可配加HL型弹性柱销联轴器、YOX型液力偶合器以及YWZ型电力液压块式制动器。

电动滚筒原理电动滚筒是一种常见的输送设备，广泛应用于各种物料的输送和处理过程中。

它通过滚筒的转动来驱动输送带或输送辊，从而实现物料的输送。

那么，电动滚筒是如何实现这一功能的呢？接下来，我们将从电动滚筒的结构和工作原理两个方面来进行详细介绍。

首先，让我们来看一下电动滚筒的结构。

电动滚筒通常由电机、减速器、滚筒壳体、轴承、输送带（或输送辊）、密封件等部件组成。

其中，电机和减速器是电动滚筒的动力源，它们通过轴连接的方式将动力传递给滚筒，从而带动滚筒的转动。

滚筒壳体是滚筒的外壳，用于固定滚筒的内部零部件。

轴承则支撑滚筒的转动，使其能够顺畅地旋转。

输送带（或输送辊）则是与滚筒配合使用的输送装置，它们通过滚筒的转动来实现物料的输送。

密封件的作用是防止外部杂质进入滚筒内部，保证滚筒的正常运行。

接下来，让我们来了解一下电动滚筒的工作原理。

当电机启动时，它会通过减速器将动力传递给滚筒，使其开始转动。

同时，输送带（或输送辊）也随之开始运动，从而实现物料的输送。

在这个过程中，电机和减速器起着驱动力的作用，它们将电能转化为机械能，带动滚筒和输送带（或输送辊）的运动。

而滚筒壳体、轴承和密封件则起着支撑、固定和保护的作用，保证滚筒能够稳定、安全地工作。

通过以上介绍，我们可以看出，电动滚筒的工作原理其实非常简单，它利用电机和减速器将电能转化为机械能，从而带动滚筒和输送带（或输送辊）的运动，实现物料的输送。

同时，滚筒的结构设计也非常合理，各个部件相互配合，共同完成输送任务。

总的来说，电动滚筒作为一种常见的输送设备，在物料输送和处理中发挥着重要作用。

通过对其结构和工作原理的了解，我们可以更好地使用和维护电动滚筒，确保其正常、高效地工作。

希望本文对大家对电动滚筒的原理有所帮助，谢谢阅读！。

tdy75型电动滚筒（滚筒电机）是供各种固定式带式输送机配套使用的内驱动装置，与外驱动装置相比，具有结构紧凑，占用空间面积小，使用维护方便，操作安全可靠，密封性好，能适用于粉尘浓度大、潮湿泥泞的工作场所等优点。

可满足各种逆止、包胶等要求。

不求一次的合作成功，但求永远的事业伙伴。

常见的包胶铸胶一般有菱形铸胶，人字形铸胶，平面胶，一般默认铸胶厚度是12mm，我厂可根据用户要求包胶，满足各种厚度形状要求。

淄博铭玖机械厂具有30年油冷式电动滚筒生产经验，所有出厂产品均经过严格试车检验测试，无故障运转，用户可放心购买使用。

用户选购tdy75型电动滚筒一般需要提供滚筒直径、带宽、功率、速比，是否包胶逆止，产品发货期一般在三至五天内。

若用户急用可加急生产。

产品名称：电动滚筒产品型号：YD、TDY、DY1、QD、YBT、WBT、JZ、JZN、JX、WDT、WXT一、产品概述电动滚筒作为皮带运输机和提升等设备的动力、广泛应用于矿山、冶金、化工、煤炭、建材、电力、轻工、粮食及交通运输等部门。

电动滚筒与一般减速机构相比，具有结构紧凑、体积小、重量轻、密封性好、安装方便、维修简便等优点。

可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所，环境温度在-10℃-+40℃，一般不用于输送高温物料及易爆场所，海拔高度不超过1000米，并应水平安装。

我公司参照机械部JB/T7330—94标准设计生产的电动滚筒有定轴齿轮、行星齿轮，摆线针轮三种传动形式。

安装形式有电机内置（内装），电机外置（外装）以及用于移动式输送机上的移动式三种。

共有 YD T/N（即TDY75）、JA T/N、YDYI·YDYII、Y/J B T/N、JZ T/N、JX T/N、WB T/N、WD T/N、WX T/N等10个系列产品．各产品均可包胶，其中胶面有平胶、“人”字胶及菱形胶三种，除YDYI，和YDYII型移动滚筒外均可附加逆止功能。

电机内置时有油冷和油浸式两种；电机外置时有卧式直列型、立式电机型．卧式垂直型三种装配形式，电动机采用Y系列电机配套，如选用隔爆型电机可用于隔爆要求场所，另外还可配加HL型弹性柱销联轴器、YOX型液力偶合器以及YWZ型电力液压块式制动器。

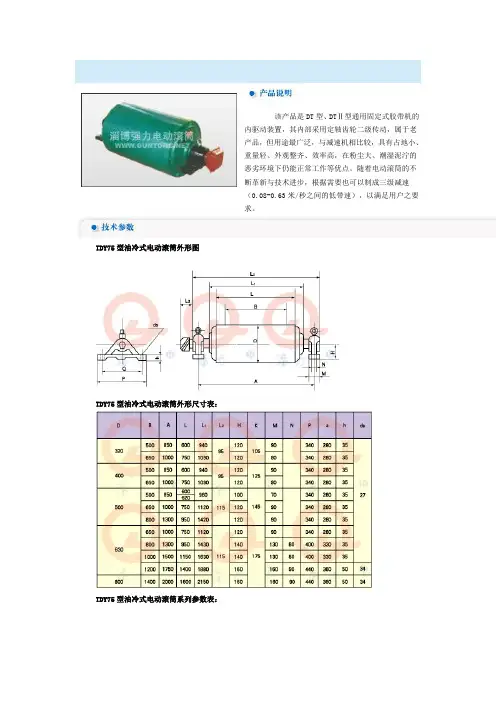

该产品是DT型、DTⅡ型通用固定式胶带机的内驱动装置，其内部采用定轴齿轮二级传动，属于老产品，但用途最广泛，与减速机相比较，具有占地小、重量轻、外观整齐、效率高，在粉尘大、潮湿泥泞的恶劣环境下仍能正常工作等优点。

随着电动滚筒的不断革新与技术进步，根据需要也可以制成三级减速（0.08-0.63米/秒之间的低带速），以满足用户之要求。

TDY75型油冷式电动滚筒外形图TDY75型油冷式电动滚筒外形尺寸表：TDY75型油冷式电动滚筒系列参数表：DY1、JYD型移动式电动滚筒该产品是各种移动带式输送机的配套产品，也可供某些固定带式输送机使用。

其内部一般采用定轴齿轮传动，个别情况也采用摆线针轮传动（如带速低于0.8米/秒以下时）。

DY1、JYD型移动式电动滚筒外形图：DY1型油冷式电动滚筒外形尺寸表： JYD型油冷式电动滚筒外形尺寸表：DY1、JYD型油冷式电动滚筒系列参数表：YZ型摆线针轮电动滚筒该产品内部采用摆线针轮传动，是由一级硬齿面的针齿壳输出的摆线针轮减速机构。

摆线轮、针齿等采用轴承钢制造，硬度达HRC58~62，具有承载能力大、传动平稳、噪声低，尤其适合大功率电动滚筒（18.5KW以上）。

配用电机有油冷式和油浸式两种，但一般选用油冷式较多。

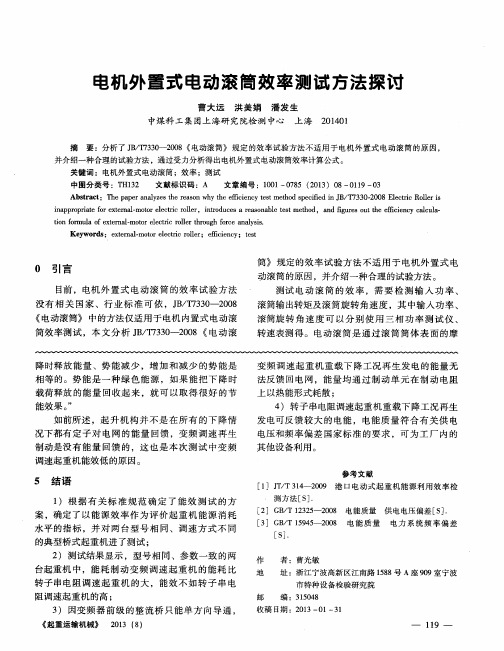

YZ型油冷（油浸）式摆线电动滚筒外形图;YZ型油冷（油浸）式摆线电动滚筒外形尺寸表：YZ型油冷（油浸）式摆线电动滚筒系列参数表：外装式电动滚筒将普通电动滚筒中的电动机移出来，筒体内仍有减速机构的滚筒常称为减速滚筒。

减速滚筒再与电动机外联，就构成了电机外装式电动滚筒，常简称外装式电动滚筒。

外装式电动滚筒式介于传统的电机－减速机－传动筒的开式传动与普通电动滚筒驱动之间的一种输送机驱动装置，它具有电机在外散热性能好，而且容易对电机进行维修或更换等优点。

在占有空间位置和制造材料方面，均比开式传动减少三分之一左右，但比普通电动滚筒又增加三分之一左右。

外装式电动滚筒式目前国内工业要求下的产物，因为从逻辑原理图上分析，主要部件仍属串联联接，而且至少增加一件传动轴。
