最简单看懂复杂图纸方法

施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图，才能交圈配合,不出差错。为此必须学会识图方法,才能收到事半功倍的效果。以下是一些基本的识图方法。

(1）循序渐进拿到一份图纸后，先看什么图,后看什么图，应该有主有次，一般是按如下顺序进行：

①首先仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置,以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

④看剖面图,以大体了解剖面部分的各部位标高变化和室内情况；

⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;

⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸,也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2）作为要记住尺寸 建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。但是，对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的.这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

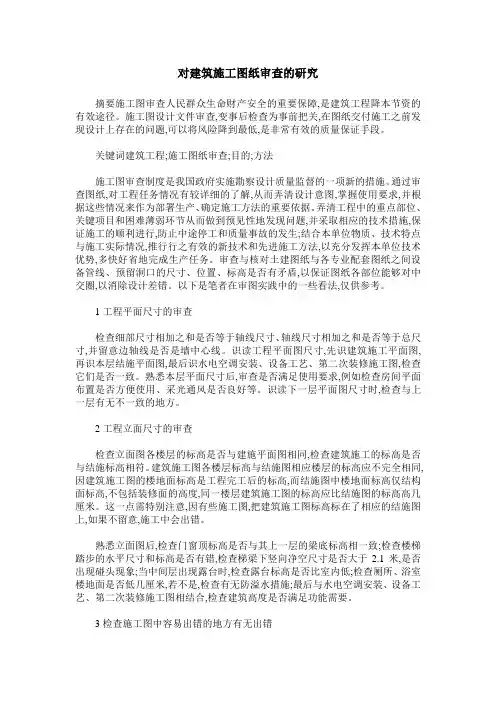

对建筑施工图纸审查的研究

摘要施工图审查人民群众生命财产安全的重要保障,是建筑工程降本节资的有效途径。施工图设计文件审查,变事后检查为事前把关,在图纸交付施工之前发现设计上存在的问题,可以将风险降到最低,是非常有效的质量保证手段。

关键词建筑工程;施工图纸审查;目的;方法

施工图审查制度是我国政府实施勘察设计质量监督的一项新的措施。通过审查图纸,对工程任务情况有较详细的了解,从而弄清设计意图,掌握使用要求,并根据这些情况来作为部署生产、确定施工方法的重要依据。弄清工程中的重点部位、关键项目和困难薄弱环节从而做到预见性地发现问题,并采取相应的技术措施,保证施工的顺利进行,防止中途停工和质量事故的发生;结合本单位物质、技术特点与施工实际情况,推行行之有效的新技术和先进施工方法,以充分发挥本单位技术优势,多快好省地完成生产任务。审查与核对土建图纸与各专业配套图纸之间设备管线、预留洞口的尺寸、位置、标高是否有矛盾,以保证图纸各部位能够对中交圈,以消除设计差错。以下是笔者在审图实践中的一些看法,仅供参考。

1工程平面尺寸的审查

检查细部尺寸相加之和是否等于轴线尺寸、轴线尺寸相加之和是否等于总尺寸,并留意边轴线是否是墙中心线。识读工程平面图尺寸,先识建筑施工平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

2工程立面尺寸的审查

检查立面图各楼层的标高是否与建施平面图相同,检查建筑施工的标高是否与结施标高相符。建筑施工图各楼层标高与结施图相应楼层的标高应不完全相同,因建筑施工图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建筑施工图的标高应比结施图的标高高几厘米。这一点需特别注意,因有些施工图,把建筑施工图标高标在了相应的结施图上,如果不留意,施工中会出错。

模板工程施工计算书

一、工程概况

本项目为XXX工程，位于XXX地区，是一座地上5层、地下1层的框架结构建筑，建筑高度为18.90m，总建筑面积为2490.00平方米。施工单位为XXX工程有限公司，项目经理为XXX，技术负责人为XXX。

二、材料质量要求

1. 模板选用大型七合板，规格为1830*915*18MM。

2. 梁方木条选用截面为50*100MM，长2000MM的方木作为底楞木和托木搁栅。

3. 支撑选用70-80的杉原木。

三、施工中模板系统的基本要求

1. 方木条及支撑不得有弯曲变形、裂缝、腐烂现象。

2. 保证结构的形状尺寸及相互位置的准确。

3. 梁及楼板使用新板已周转一次板材。保证模板支撑具有足够的强度、刚度和稳定性，能够承受新浇砼质量和侧压力，以及考虑施工时各种荷载。

4. 支撑系统应支承在坚实的基面上，使其不能下沉，保持稳定。

5. 安装构造简单，装拆方便，不妨碍钢筋绑扎。

四、模板系统设计及支撑设计的依据

1. 设计规范《建筑施工模板安全技术规范》(JGJ162-2008)。

2. 工程图纸及施工方案。

3. 施工现场实际情况。

五、主要施工方法

1. 模板安装：按照施工方案和图纸要求，先安装梁模板，后安装楼板模板。安装时要注意模板的位置、高度和垂直度，确保模板之间的连接牢固。

2. 支撑安装：支撑应均匀分布，支撑点应位于坚实的混凝土结构或钢架上。安装支撑时应保证支撑的稳定性和可靠性。 3. 钢筋安装：按照设计图纸要求，进行钢筋加工和安装。钢筋安装应符合规范要求，保证钢筋的连接、锚固和保护层厚度。

4. 混凝土浇筑：混凝土应按照设计配合比进行拌合，采用泵送或手工浇筑。浇筑过程中应保证混凝土的密实性和均匀性，避免出现蜂窝、麻面等质量问题。

六、模板安装时应注意以下有关事项

1. 安装前应认真阅读施工方案和图纸，了解模板的安装顺序和注意事项。

2. 安装过程中应严格遵守安全操作规程，佩戴好个人防护用品。

精心整理

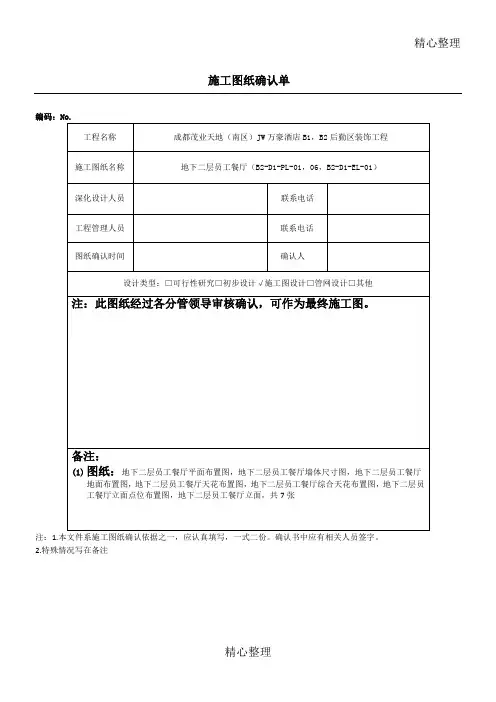

精心整理 施工图纸确认单

编码：No.

工程名称 成都茂业天地（南区）JW万豪酒店B1，B2后勤区装饰工程

施工图纸名称 地下二层员工餐厅（B2-D1-PL-01，06，B2-D1-EL-01）

深化设计人员 联系电话

工程管理人员 联系电话

图纸确认时间 确认人

设计类型：□可行性研究□初步设计√施工图设计□管网设计□其他

注：此图纸经过各分管领导审核确认，可作为最终施工图。

备注：

(1) 图纸：地下二层员工餐厅平面布置图，地下二层员工餐厅墙体尺寸图，地下二层员工餐厅地面布置图，地下二层员工餐厅天花布置图，地下二层员工餐厅综合天花布置图，地下二层员工餐厅立面点位布置图，地下二层员工餐厅立面，共7张

注：1.本文件系施工图纸确认依据之一，应认真填写，一式二份。确认书中应有相关人员签字。

2.特殊情况写在备注
