测试技术基础实验报告

三坐标测量实验 三坐标测量实验报告

三坐标测量实验报告

实验一 快速综合检验 一、实验要求：

1．根据教具给定测量需求确定测量方案 2．对各几何要素尺寸,误差进行检测

3．给出AUTOCAD三维视图（包括尺寸及形位误差标注）

二、实验方案 零件的具体结构确定：

① 确定各几何元素所须输出的参数项目 测量课件的大致轮廓为方形，主要几何元素为平面，圆柱，圆柱

孔和阶梯孔。因此可选择测量件的三个垂直面建立空间直角坐标

系。需要测量的主要位置误差元素为同轴度。 ② 测头标定

测量元素包括垂直方向的圆柱及水平方向的圆柱，因此需要标定垂直方向与水平面四个方向。

③ 根据零件确定测量基准

选定模型的1，2，3面（如下页pro/e模型图所标注的面）为坐标系的三个基准面建立直角坐标系，并以1，2，3面作为测量基

准。

三、实验步骤

1．开机

首先打开空气压缩机储气罐排水阀排水，然后依次开启空压机、冷干机和测量机气源，检查气压是否在0.4～0.5Mpa范围之内，

如果不在此范围内则可通过气源调节阀调节。再依次接通交流稳压电源、UPS电源、控制系统电源和计算机电源，启动 WTUTOR

测量程序，屏幕出现SOI页面。依次单击“电源”、“初始化”键，

机器完成通讯和坐标初始化。 2．测量预备操作

① 测头标定。在工作台上安装固定的基准球，标定测头。 ② 取下标准球，将测量课件水平摆放在工作台上，根据测量方

案选取的三个相互垂直的面建立空间直角坐标系。

3．测量操作 根据标定的几何元素进行直接测量、构造、元素间关系的计算、

位置误差的检测、几何形状扫描等方法测出所需参数。保存好测量的数据，测得数据见下页数据处理与CAD图形构建。

4．几何元素的计算

打开“程序区”，调入参考坐标系及测量数据，选择“关系”，计

算构建三维数据模型所需要的几何元素间的位置关系，并计算形位误差。

5．关机

完成以上各步骤后，整个测量过程也就结束了。三坐标测量机的

强磁性物质对外加磁场响应行为的测试分析虚拟仿真实验实验报告

学号：ilab_mj_2375737

姓名：

实验名：1、磁化曲线测试分析2、磁滞回线测试分析、居里温度测试分析

分数：100.0

实验结束时间：

2020-03-12 16:41:09

实验记录：

（1） 联网计算机；

（2） 虚拟软件："强磁性物质对外加磁场响应行为的测试分析虚拟仿真实验”虚拟仿真软件。

（3） 虚拟仪器：

（4） 振动样品磁强计；冷却水循环机；真空泵；加热炉；扫描电子显微镜

（5） 虚拟药品:

（6） 软磁材料：

（7） 镍球标样（质量35.28mg，饱和磁化强度54.38emu）；尖晶石NiZn铁氧体待测小球；石榴石YIG铁氧体待测小球。

（8） 硬磁材料：

（9） 六角钡铁氧体待测小球； U型、M型六角钡铁氧体片状样品。

参数结果：

本实验项目表征物理量、选用样品种类和测试条件等见表1。学生可以根据需要进入不同的功能模块，设置不同的材料种类，选择不同的表征物理量以及测试条件，探究由此带来的技术磁化过程变化规律和物理机理。

实验原理：

本实验教学项目涉及《磁性物理》课程中的技术磁化过程及静态磁参数测试分析，具有综合性、系统性、应用性强等特点， 旨在培养学生对磁性物理、材料及应用等方面知识的掌握和综合分析能力，加深学生对强磁性物质技术磁化过程及其物理机制的 理解。本实验项目采用3D建模，依据真实实验场景，使用Maya和3DMax软件进行整体实验室（环境、设备）建模。数值仿真计 算结果与实际实验结果误差不超过1%。

1、 磁化曲线测试原理

磁化过程指强磁性物质在外加磁场作用下，从磁中性状态到饱和磁化状态的过程。磁化强度（M）与磁场强度（H）之间呈非线性关系，其物理根源在于磁性材料内存在自发磁化现象。通常，磁化曲线（图1中的o-a曲线）可分为四个磁化阶段，即：起 始磁化区、瑞利区、陡峭区和趋近饱和区。

图1 磁化曲线、磁滞回线示意图

第 1 页 共 17 页 实验报告心得体会100字(优秀9篇)

(实用版)

编制人：______

审核人：______

审批人：______

编制单位：______

编制时间：__年__月__日

序言

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!

并且，本店铺为大家提供各种类型的实用资料，如合同协议、学习总结、生活总结、工作总结、企划书、教案大全、演讲稿、作文大全、工作计划、其他资料等等，想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by this editor.

I hope that after you download it, it can help you solve practical problems.

The document can be customized and modified after downloading, please

adjust and use it according to actual needs, thank you!

Moreover, the shop provides you with various types of practical

information, such as contract agreement, learning summary, life summary,

work summary, plan, teaching plan, speech, composition, work plan, other

information, etc. want to know different data formats and writing methods,

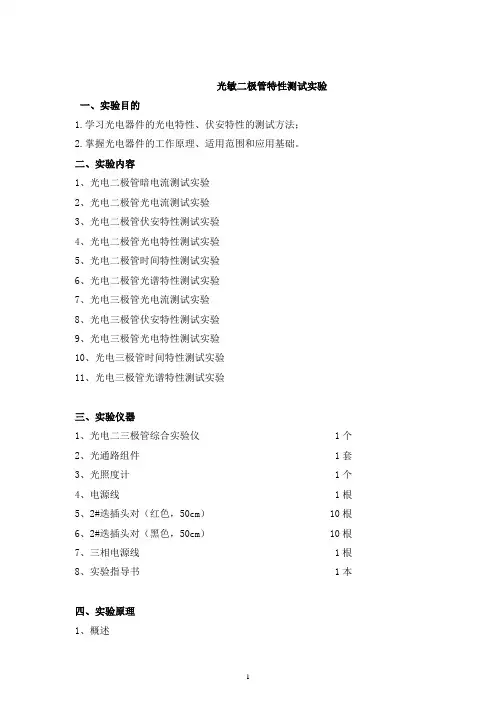

光敏二极管特性测试实验

一、实验目的

1.学习光电器件的光电特性、伏安特性的测试方法；

2.掌握光电器件的工作原理、适用范围和应用基础。

二、实验内容

1、光电二极管暗电流测试实验

2、光电二极管光电流测试实验

3、光电二极管伏安特性测试实验

4、光电二极管光电特性测试实验

5、光电二极管时间特性测试实验

6、光电二极管光谱特性测试实验

7、光电三极管光电流测试实验

8、光电三极管伏安特性测试实验

9、光电三极管光电特性测试实验

10、光电三极管时间特性测试实验

11、光电三极管光谱特性测试实验

三、实验仪器

1、光电二三极管综合实验仪 1个

2、光通路组件 1套

3、光照度计 1个

4、电源线 1根

5、2#迭插头对（红色，50cm） 10根

6、2#迭插头对（黑色，50cm） 10根

7、三相电源线 1根

8、实验指导书 1本

四、实验原理

1、概述 随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。

光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。从对光的响应来分，有用于紫外光、红外光等种类。不同种类的光敏二极管，具胡不同的光电特性和检测性能。例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。因此，在使用光敏二极管进要了解其类型及性能是非常重要的。
