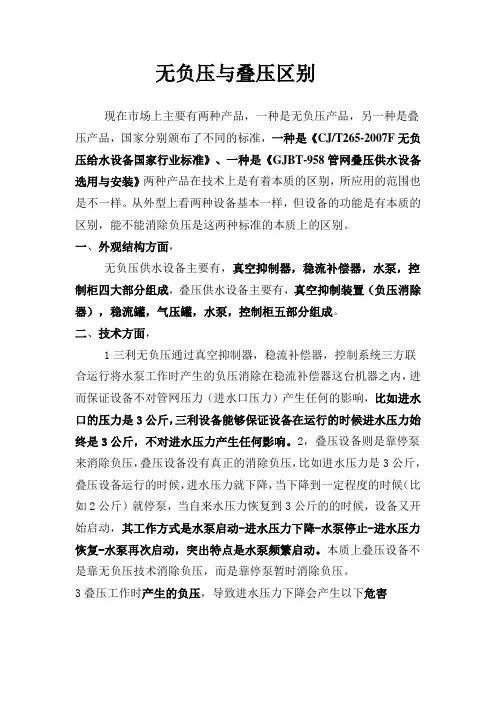

无负压与叠压区别

现在市场上主要有两种产品，一种是无负压产品，另一种是叠压产品，国家分别颁布了不同的标准，一种是《CJ/T265-2007F无负压给水设备国家行业标准》、一种是《GJBT-958管网叠压供水设备选用与安装》两种产品在技术上是有着本质的区别，所应用的范围也是不一样。从外型上看两种设备基本一样，但设备的功能是有本质的区别，能不能消除负压是这两种标准的本质上的区别。

一、外观结构方面，

无负压供水设备主要有，真空抑制器，稳流补偿器，水泵，控制柜四大部分组成，叠压供水设备主要有，真空抑制装置（负压消除器），稳流罐，气压罐，水泵，控制柜五部分组成。

二、技术方面，

1三利无负压通过真空抑制器，稳流补偿器，控制系统三方联合运行将水泵工作时产生的负压消除在稳流补偿器这台机器之内，进而保证设备不对管网压力（进水口压力）产生任何的影响，比如进水口的压力是3公斤，三利设备能够保证设备在运行的时候进水压力始终是3公斤，不对进水压力产生任何影响。2，叠压设备则是靠停泵来消除负压，叠压设备没有真正的消除负压，比如进水压力是3公斤，叠压设备运行的时候，进水压力就下降，当下降到一定程度的时候（比如2公斤）就停泵，当自来水压力恢复到3公斤的的时候，设备又开始启动，其工作方式是水泵启动-进水压力下降-水泵停止-进水压力恢复-水泵再次启动，突出特点是水泵频繁启动。本质上叠压设备不是靠无负压技术消除负压，而是靠停泵暂时消除负压。

3叠压工作时产生的负压，导致进水压力下降会产生以下危害 1在于用水高峰期压力不稳定造成争水或抢水现象，比较明显的是直供区没有水而反而高区有水的怪现象，更为严重的是容易造成倒灌现象，影响整个市政管网及小区多层业主的用水安全，

2、如有负压或使供水管网压力下降，出现明显的气水混合现象；气水混合现象会使业主在家中不使用水时，水表也会转动的情况，洗澡时冷热水不均匀，忽冷忽热。

3、如不能消除负压或使供水管网压力下降，将可能导致管网的渗漏点成为倒灌点，从而使供水管网和管网内水质受到严重污染。

85Exchange Platforml

球定位系统（ＧＰＳ）的集合，能够有效的为建筑施工的空间数据提供支持；（2）系统仿真计算。系统仿真计算是数字化建筑施工体系一个非常重要的组成部分。由于建筑施工的信息数字化之后，能够通过计算机强大的计算能力，得出以往需要人力计算很长时间才能计算出的结果，而且这一结果远比人工计算的结果要准确，可靠性也更高；（3）可视化和虚拟化科学计算。可视化和虚拟化计算的好处在于，能够在建筑成为真正成型建设之前，即可以窥见其全貌，如果发现了问题还能够在正式的建设施工完成之前及时对其加以改正，减小损失；（4）多智能体施工。所谓的多智能体施工，是指通过采用多个具有计算能力的集合，依靠其各自独特的鲁棒性、学习性、组织性以及推理能力，能够有效地提高建筑施工体系解决各类复杂问题的能力。数字化建筑施工体系的实践数字化施工体系的真正实现，并不是一个简单的过程，它需要经过长期的各种知识和资源的整合和积累，还需要数字化技术的全面发展与普及。软件与硬件的环境都对其真正的实践有巨大的约束力。目前，我国的建筑施工体系中已经有了一部分数字化技术的运用，但离真正的数字化建筑施工体系还差之甚远。从长远来看，要真正实现该体系，首先，要加大硬件方面的投入，在建筑施工领域引入大量的相关数字化技术设备；其次，要引入更多的数字化管理和数字化技术的人才；再次，要围绕建筑施工的目的或者建筑施工企业的基本情况，建立起符合实际的软件环境；最后，要组建起高效精干的数字化施工管理机构，切实做好施工前的数据资料的收集准备工作，为整个数字化的建筑施工体系提供良好的基本数据支持。结语数字化技术的发展为整个世界的经济发展都带来了一场深刻的变革，在建筑施工领域，通过建立数字化的建筑施工体系能够最大限度地降低管理成本，提高经济效益。本文分析了数字化建筑施工体系的一些基本内涵，并对数字化建筑施工体系的具体实践提出了几点建议，希望能为我国数字化建筑施工体系的建设和完善提供一定的借鉴和参考。参考文献：[1] 汪徽梅. 重大基础设施建设项目数字化施工管理解决方案[J].中国建设信息, 2008.[3] 赵东晖,袁永博. 基于GIS的建筑施工管理信息系统的研究与应用[J]. 地理空间信息，2007.[4] 刘妍,袁永博,张明媛. 基于数据挖掘的工程项目全面风险管理研究[A]. 第二届结构工程新进展国际论坛论文集[C],2008主要特点无负压供水技术（又叫管网叠压供水技术）目前使用的越来越多，它的主要特点是：1、直接与自来水管网连接，有效利用市政水原有压力，与抽吸水池贮水的供水方式相比，更加节能；2、直接对自来水加压，整个供水管网密闭，有效保证了自来水的纯净；3、省除了水池（水箱）定期清洗、消毒费用；4、全自动运行，无须专人看守，异常情况自动保护、指示，具有不间断高压供水措施，根据需求可增配数据通讯接口，供控制中心或值班室监控；5、并具有交替循环、定时换泵、切换智能延时、超压保护、低压补偿等多项长寿命优化功能。工作原理无负压供水设备串接在自来水管网与用户管网之间，通过真无负压供水技术要求□ 刘智杰空消除器破坏负压形成，保证水泵运转抽水过程中不对自来水管网产生吸力。压力传感器采集自来水市政管网压力和用户管网压力，传送至控制系统与设定压力对比，自动调节配套水泵的转速、运转台数，对自来水加压，始终保持适合的用户管网压力。零流量，水泵停转；小流量，稳压泵与气压水罐配合，稳压泵间隙运转；稍大流量，单台主泵变频调速运转；大流量，多主泵运转，其中一台为变频调速运转。直接在自来水原有压力上加压，自来水压力与设备耗能紧密联系。自来水压力越低，耗能越多；自来水压力越高，耗能越少；自来水压力达到用户用水压力需求，设备停止，无耗能（此种情况很少出现，只有在用水量很少的夜间，用户水量少，由无负压配套气压罐贮存的水短时调节或高位不锈钢水箱调节）。自来水短时不能满足用水量需求，由无负压稳流调节罐内的C86交流平台Exchange Platforml贮水补给；自来水长时间不能满足用水量需求，无负压稳流补偿器的贮水用尽后，设备自动保护停止，有水后自动恢复运行。为何说自来水压力达到用户用水压力需求，设备停止，无耗能，因为自来水压力都在2.5Kg左右，能够满足1-5层住宅需求，再往上就是通过泵加压才可满足。一般设计住宅低层在当地自来水供水压力范围内的都由自来水直供。自来水压力供不上的用户通过无负压加压供水，无负压出口的气压罐只能调节少量水量，如果实际用水量太大，为避免主泵频繁启动，夜间小流量时需配置稳压泵，确保用水安全。适用范围采用无负压供水的区域，市政供水管网应能满足用水单位最大小时用水量或设计秒流量要求。当生活、消防供水管网共用时，供水管网能应满足最大小时生活用水量和消防用水量的需求。因此，采用无负压供水设备必须经当地供水行政主管部门和供水部门的认可。1、用无负压供水的管网可有以下几种：（1）市政供水管网；（2）自备水源供水管网；（3）室外供水管网；（4）室内供水管网。2、以下区域不得采用无负压供水技术：（1）供水管网经常停水的区域；（2）供水管网供水压力波动过大的区域；（3）使用无负压供水设备后，对周边现有（或规划）用户用水会造成严重影响的区域；（4）现有供水管网供水总量不能满足用水需求的区域；（5）供水管网管径偏小的区域；（6）供水行政主管部门及供水部门认为不得使用无负压供水设备的区域。3、以下用户不得采用无负压供水技术：（1）用水时间过于集中，瞬间用水量过大且无有效技术措施的用户；（2）供水保证率要求高，不允许停水的用户；（3）对有毒物资、药品等危险化学物资进行制造、加工、贮存的工厂、研究单位、仓库等。设备及装置要求用于无负压供水的供水设备应有产品质量技术监督部门的质量检测报告与卫生监督部门的卫生许可批件。1、无负压供水设备或系统按调节装置类型可分为：（1）不锈钢稳流调节罐；（2）气压水罐调节；（3）不锈钢水箱调节；（4）无调节装置。2、按供水方式可分为：（1）变频调速泵（组）加压供水（恒压供水或变压供水）；（2）工频泵（组）加压供水。3、无负压供水设备应由下列组件组成：（1）防回流污染装置（根据需要设置）；（2）稳流罐（根据需要设置）；（3）防负（降）压装置；（4）过滤器（滤网为不锈钢或铜质，滤目为20-40目，网孔水流总面积不小于管道过流总断面积2-3倍）；（5）水泵机组；（6）吸水管、出水管等管道；（7）吸水管控制阀（闸阀或碟阀）、出水管止回阀和控制阀（闸阀或蝶阀）等阀件；（8）隔膜式气压罐（根据需要设置）；（9）压力传感装置；（10）自动控制柜（箱）。当设置稳流罐时，稳流罐的容积不应小于1min（有特殊要求时，可为3-30min）设计流量；当设置低位水箱时，水箱的容积应为1-2h最大小时流量，水箱储水的停留时间不应大于12h，当停留时间大于12h时，应设置持续消毒装置。稳流罐和低位水箱应采用耐腐蚀材质。给水设计流量要求居住小区用无负压供水设备应保证居住小区给水设计流量1、供水规模小于3000人时，设计流量应符合下列要求：（1）小区建筑物全部采用室外管网直接供水时，设计流量应按建筑物的生活用水设计秒流量确定；（2）小区建筑物既有室外管网直接供水，又有高位水箱供水时，应分别计算设计秒流量和最大小时流量后，取其中最大值作为设计流量。2、供水规模大于3000人、室外给水管网为环状布置时，设计流量应按《建筑给水排水规范》（GB50015）确定。当地有给水设计流量实测数据时，应按其确定系统的给水设计流量。压力要求设计压力应满足系统最不利的配水点水压要求。无负压供水设备的设计扬程应为：最不利点的供水所需压力减去可利用的供水管网的最小可利用水压。无负压供水设备直接从供水管网吸水时，计算水泵扬程应考虑利用管网的最小可利用水压，并以供水管网的最大可利用水压校核水泵的效率和超压情况。其他要求无高位水箱时，水泵应选用变频供水；有高位水箱时，且以水箱为主供水时，水泵宜工频供水；有高位水箱，而以无负压供水设备直接供水为主时，水泵应变频供水。无负压供水设备的变频水泵机组宜并联小型气压罐，小型气压罐应按小泵（最小流量的工作泵或仅限夜间使用的小型泵）的流量计算容积，并在气压水罐最高工作压力时系统不得超标。无负压控制系统应为自动化控制，具有自动开停机、自动调整转速、手动和自动模式切换、自动交互切换运行及软启动软停止等功能。显示功能具有电源、电机、水泵、水源的运行和故障状态显示。控制设备还应具有自动巡检以及故障自诊断、报警或自动保护功能，对可恢复性的故障应能够自动或手动报警、恢复正常运行。结语无负压供水设备虽然具有节能、避免了水池（水箱）定期清洗、消毒费用等众多优点，但一定要根据区域供水情况，合理设计才能真正发挥其高效、安全供水的优点。C

浅谈叠压(无负压)供水设备在生活给水系统中的基本原理及应用

姚岚

【摘 要】随着各地房地产建设的加快,各地(区)均新建城区或扩大城区范围,管网叠压(无负压)供水设备在生活给水系统中的运用也越来越频繁,但由于其适用要求及当地职能部门规定等条件限制,本文就技术要点、规范规定、工程实践对叠压(无负压)供水设备在生活给水系统中的应用及技术要求等做出探讨.

【期刊名称】《低碳世界》

【年(卷),期】2016(000)010

【总页数】3页(P132-134)

【关键词】叠压(无负压)供水设备;规定及要求;技术要点;选型及安全防护

【作 者】姚岚

【作者单位】成都基准方中建筑设计有限公司,四川成都610000

【正文语种】中 文

【中图分类】TU991.33

随着各地房地产建设的加快，各地（区）均新建城区或扩大城区范围，新区的城市给水管网水力条件一般都较好，管径、水量、水压均较充裕，管网叠压（无负压）供水设备在生活给水系统中的运用也越来越频繁，与传统的水箱、气压给水设备、变频（工频）给水方式相比具有：利用城镇给水管网水压而节能、设备占地较小、节省机房面积、全封闭无污染、自动化程度高、维护简单管理方便等优点；但作为供水设备的一种形式，叠压（无负压）供水设备也是有其特定的适用条件和技术要求，结合管网叠压（无负压）供水设备的工作原理，对其在生活给水系统中的应用及技术要求等做出以下探讨。

（1）设计叠压（无负压）给水系统时，需要明确国家规范、规程以及地方政策的规定和要求；如 《叠压供水技术规程》（CECS221：2012）规定叠压供水设备的技术不得用于下列区域及用户：

①供水部门认为不得使用叠压供水设备的区域；

②供水管网定时供水的区域或用水时间过于集中，瞬时用水量过大且无有效技术措施的用户。（如：学校、工厂等定时供水的宿舍，体育馆等场所）；

③供水管网可利用的水头过低、经常性停水、供水压力波动过大、供水管网管径偏小的区域；

几种常见的无负压供水设备

———————————————————————————————— 作者：

———————————————————————————————— 日期:

几种常见的无负压供水设备

一、第五代叠压补偿式无负压供水设备

简介

第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。通过触摸屏显示运行状态,通过微机控制、双稳态压补偿装置及真空补偿系统,实现了与自来水管网直接串接，并且克服了对管网的不良影响。

首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力,则降低变频器频率，反之升高变频器频率。工控微机随时检测管网压力,计算速度很快，调节速度也是瞬时完成，使管网压力始终保持在设定数值上。

另外如设备原理图所示,通过微机控制、双稳态压力补偿装置及真空补偿系统，使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力,增加了变频调速给水设备的节能点。当自来水压力不足致使压力下降时,本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号,通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作,抑制负压的产生,保证设备不对城市管网产生任何影响。

设备结构示意图如下

ZBＷ型叠压补偿式无负压供水设备工作原理(如下 流程图）:

主要组成部件

1.双稳态压力补偿系统

自主专利技术（专利号ＺL 2０1２ 2 06460０1.Ｘ),具备高低峰压力补偿及保压不启动泵等独特技术。用水低峰期进行能量储存,多余压力释放到用户管道补偿给用户供水，降低水泵转速及小流量保压不启动泵,节约电能;用水高峰期，高压能腔释放能量,通过装置补偿到自来水给水管道内,从而抑制负压的产生,完成不间断持续正常供水。

2 .管阀防回流系统

自主专利技术（专利号：ZＬ 2012 2 ０１51983.５)：采用304不锈钢无缝管,镜面抛光，防止水回流设计避免泵的反转。
