激光测距传感器方案

多点激光传感器 原理

多点激光传感器是一种先进的传感技术，它利用激光束来测量目标物体的距离和形状。这种传感器可以同时获取多个点的数据，从而实现对目标物体的高精度测量和三维重建。它在工业自动化、机器人技术、无人驾驶汽车等领域有着广泛的应用。

多点激光传感器的原理是基于激光测距技术。它通过发射一束激光光束，并利用光电探测器接收目标物体反射回来的光信号，然后根据激光光束的时间延迟和光信号的强度来计算目标物体的距离和形状。与传统的单点激光传感器相比，多点激光传感器可以同时获取多个点的数据，从而实现对目标物体的全方位测量。

多点激光传感器的工作原理可以简单概括为以下几个步骤，首先，激光器发射一束激光光束，照射到目标物体上；其次，目标物体反射回来的光信号被接收并转换成电信号；然后，电信号被处理器处理，计算出目标物体的距离和形状信息；最后，这些数据被用来生成目标物体的三维模型或者进行其他应用。

多点激光传感器的原理虽然看似简单，但是其背后涉及到激光技术、光电探测技术、信号处理技术等多个领域的知识。它的应用也非常广泛，不仅可以用于工业测量和检测，还可以应用于地质勘探、医学影像学、文物保护等领域。随着科技的不断进步，多点激光传感器的原理和应用也将不断得到拓展和完善，为人类的生产生活带来更多便利和可能。

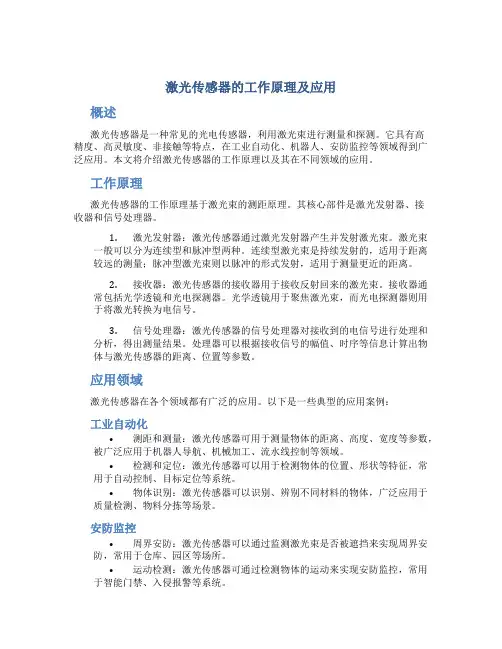

激光传感器的工作原理及应用

概述

激光传感器是一种常见的光电传感器，利用激光束进行测量和探测。它具有高精度、高灵敏度、非接触等特点，在工业自动化、机器人、安防监控等领域得到广泛应用。本文将介绍激光传感器的工作原理以及其在不同领域的应用。

工作原理

激光传感器的工作原理基于激光束的测距原理。其核心部件是激光发射器、接收器和信号处理器。

1. 激光发射器：激光传感器通过激光发射器产生并发射激光束。激光束一般可以分为连续型和脉冲型两种。连续型激光束是持续发射的，适用于距离较远的测量；脉冲型激光束则以脉冲的形式发射，适用于测量更近的距离。

2. 接收器：激光传感器的接收器用于接收反射回来的激光束。接收器通常包括光学透镜和光电探测器。光学透镜用于聚焦激光束，而光电探测器则用于将激光转换为电信号。

3. 信号处理器：激光传感器的信号处理器对接收到的电信号进行处理和分析，得出测量结果。处理器可以根据接收信号的幅值、时序等信息计算出物体与激光传感器的距离、位置等参数。

应用领域

激光传感器在各个领域都有广泛的应用。以下是一些典型的应用案例：

工业自动化

• 测距和测量：激光传感器可用于测量物体的距离、高度、宽度等参数，被广泛应用于机器人导航、机械加工、流水线控制等领域。

• 检测和定位：激光传感器可以用于检测物体的位置、形状等特征，常用于自动控制、目标定位等系统。

• 物体识别：激光传感器可以识别、辨别不同材料的物体，广泛应用于质量检测、物料分拣等场景。

安防监控

• 周界安防：激光传感器可以通过监测激光束是否被遮挡来实现周界安防，常用于仓库、园区等场所。

• 运动检测：激光传感器可通过检测物体的运动来实现安防监控，常用于智能门禁、入侵报警等系统。 • 人体检测：激光传感器可以识别和跟踪人体，用于人体计数、行为分析等应用场景。

环境监测

• 污染检测：激光传感器可以检测大气中的颗粒物，用于空气污染监测、工业排放监控等。

VDM100-50-P/G2 激光测距传感器

VDM100-50-P/G2 激光测距传感器可在30米范围内检测垂直或倾斜的目标，不受颜色、材料或光泽度影响。

·越限继电器输出，支持NPN/PNP；电压模拟输出

·优异的范围、重复精度和准确度组合可实现高度可靠的目标检测和精确的距离测量

·五个8段显示屏和按钮编程，易于安装、故障排除和实时距离测量

·耐用的IP67外壳、高度抗环境光干扰和各种温度下稳定的性能在有挑战性的环境中提供可靠的性能

型号 功能 可调范围 输/入输出参数 安装方式

TLS-近距-A1 近距离型（<40米） 0-1M 可调 输入：电压10-30VDC（±10%）

输出：一路模拟量（0-10V）,一路开关量 " 定制外壳安装

TLS-近距-A2 0-1M 可调 输入：电压10-30VDC（±10%）

输出：一路模拟量（4-20MA ）,一路开关量

TLS-近距-A3 0-1M 可调 输入：电压10-30VDC（±10%）

输出：一路模拟量（4-20MA ）+485 TLS-近距-A4 0-1M 可调 输入：电压10-30VDC（±10%）

输出：2路开关量

TLS-中距-B1 中等距离型

（<100米） 0-5M 可调 输入：电压10-30VDC（±10%）

输出：一路模拟量（0-10V）,一路开关量 " 定制外壳安装

TLS-中距-B2 0-5M 可调 输入：电压10-30VDC（±10%）

输出：一路模拟量（4-20MA ）,一路开关量

TLS-中距-B3 0-5M 可调 输入：电压10-30VDC（±10%）

输出：一路模拟量（4-20MA ）+485

TLS-中距-B4 0-5M 可调 输入：电压10-30VDC（±10%）

输出：2路开关量

TLS-中距-C1 中等距离型

（<100米） 0-10M 可调 输入：电压10-30VDC（±10%）

输出：一路模拟量（0-10V）,一路开关量 " 定制外壳安装

题目：光电传感器关于激光测距方面应用分析

学 院：信息工程学院

班 级：B1409

姓 名：蔡沛华

学 号：0915140902

光电传感器关于激光测距方面应用分析

摘要: 激光传感器已经广泛应用于国防、生产、医学和非电测量等各方面，激光传感器正以自己 独特的优势焕发勃勃生机,本文简单介绍了激光测距传感器工作的原理和应用 。

关键字：激光测距、发展背景、生活应用、

一、激光测距应用发展背景

国内外在20世纪70年代初的一些测量仪器开始采用了激光技术。世界上第一台激光器，是由美国休斯飞机公司的科学家梅曼于1960年，首先研制成功的，被称作柯丽达1型。1971年，美国军方率先配置了AN/GVS-3型红宝石激光测距系统。自此，各国军队逐渐配备了用于侦查的激光测距机，各种型号的激光测距装置相应得到了应用。20世纪70年代，美国、俄罗斯等国的著名公司开展合作研究，其产品涉及工业、航天、海洋等多个方面。经过多年不断探索，激光测距机更新了两代，已经研制更新到了第3代。第1代激光测距系统是光电倍增管探测器和红外宝石激光器构成的。但是由于占地面积广、重量重、耗费电量多等缺点而被第2代测距系统取代。第2代激光测距系统采用近红外钕激光器（主要是Nd：YAG激光器）和PIN光电二极管或者雪崩光电二极管。与第一代相比，第2代激光测距系统的耗电量和体积都小很多，因此得到了迅速发展。到20世纪70年代，YAG激光器技术趋于成熟，将这种激光器应用于远程、中程、短程的激光测距雷达以成为一种趋势。但是由于其对全天候测距精度低、兼容性差及损伤人眼的缺点，伴随着激光技术与电子技术的发展，逐渐被第3代激光测距系统所取代。第3代激光测距系统相较于前两代而言有了十足的发展。其结构采用对人眼安全的激光器，并用最新电子的技术。并且体积小、耗电量少而精度更高。西方国家开发出了用途不同的测距系统，有单光束激光测距系统、二维激光扫描式测距系统等。其中，一维系统用于测量距离，二维系统用于扫描平面，监控一片区域，三维测距系统用于对空间的定位与三维轮廓测量等应用领域。由于激光测距系统的高精度、快速性及抗干扰性能强等优点而备受推崇。国外的许多科研机构和大学亦在此领域展开研究。
