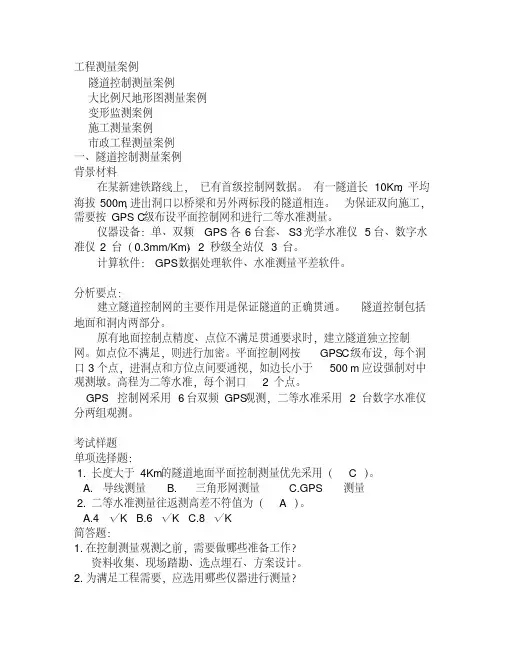

工程测量案例
隧道控制测量案例
大比例尺地形图测量案例
变形监测案例
施工测量案例
市政工程测量案例一、隧道控制测量案例
背景材料
在某新建铁路线上，已有首级控制网数据。有一隧道长10Km，平均
海拔500m，进出洞口以桥梁和另外两标段的隧道相连。为保证双向施工，
需要按GPS C级布设平面控制网和进行二等水准测量。
仪器设备：单、双频 GPS 各6台套、S3光学水准仪5台、数字水
准仪 2台（0.3mm/Km)、2 秒级全站仪 3台。
计算软件：GPS 数据处理软件、水准测量平差软件。
分析要点：
建立隧道控制网的主要作用是保证隧道的正确贯通。隧道控制包括
地面和洞内两部分。
原有地面控制点精度、点位不满足贯通要求时，建立隧道独立控制
网。如点位不满足，则进行加密。平面控制网按GPS C级布设，每个洞
口3个点，进洞点和方位点间要通视，如边长小于500 m 应设强制对中
观测墩。高程为二等水准，每个洞口 2个点。
GPS控制网采用6台双频GPS观测，二等水准采用 2台数字水准仪
分两组观测。
考试样题
单项选择题：
1.长度大于4Km的隧道地面平面控制测量优先采用（ C ）。
A.导线测量 B.三角形网测量 C.GPS测量
2.二等水准测量往返测高差不符值为（ A ）。
A.4√K B.6√K C.8√K
简答题：
1.在控制测量观测之前，需要做哪些准备工作？
资料收集、现场踏勘、选点埋石、方案设计。
2.为满足工程需要，应选用哪些仪器进行测量？采用6台双频GPS接收机和2台数字水准仪。
3.最终提交的成果应包括哪些内容？
（1）技术设计书（2）仪器检验校正资料
（3）控制网图、点之记
（4）控制测量外业观测资料
（5）控制测量计算及成果资料
（6）所有测量成果及图件电子文件
二、大比例尺地形图测量案例
背景材料：
某水库规划为城市供水，需进行水库地区地形测量。测区面积
15Km2，为丘陵地区，海拔高50～120m。山上灌木丛生，通视较差。需
遵照《城市测量规范》1︰1000地形图，工期 60 天。

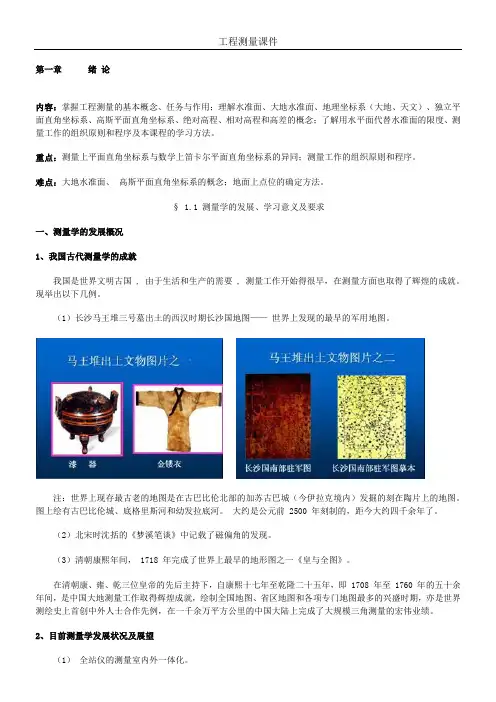

工程测量课件
第一章 绪 论
内容：掌握工程测量的基本概念、任务与作用；理解水准面、大地水准面、地理坐标系（大地、天文）、独立平面直角坐标系、高斯平面直角坐标系、绝对高程、相对高程和高差的概念；了解用水平面代替水准面的限度、测量工作的组织原则和程序及本课程的学习方法。
重点：测量上平面直角坐标系与数学上笛卡尔平面直角坐标系的异同；测量工作的组织原则和程序。
难点：大地水准面、 高斯平面直角坐标系的概念；地面上点位的确定方法。
§ 1.1 测量学的发展、学习意义及要求
一、测量学的发展概况
1、我国古代测量学的成就
我国是世界文明古国 , 由于生活和生产的需要 , 测量工作开始得很早，在测量方面也取得了辉煌的成就。现举出以下几例。
（1）长沙马王堆三号墓出土的西汉时期长沙国地图—— 世界上发现的最早的军用地图。
注：世界上现存最古老的地图是在古巴比伦北部的加苏古巴城（今伊拉克境内）发掘的刻在陶片上的地图。
图上绘有古巴比伦城、底格里斯河和幼发拉底河。 大约是公元前 2500 年刻制的，距今大约四千余年了。
（2）北宋时沈括的《梦溪笔谈》中记载了磁偏角的发现。
（3）清朝康熙年间， 1718 年完成了世界上最早的地形图之一《皇与全图》。
在清朝康、雍、乾三位皇帝的先后主持下，自康熙十七年至乾隆二十五年，即 1708 年至 1760 年的五十余年间，是中国大地测量工作取得辉煌成就，绘制全国地图、省区地图和各项专门地图最多的兴盛时期，亦是世界测绘史上首创中外人士合作先例，在一千余万平方公里的中国大陆上完成了大规模三角测量的宏伟业绩。
2、目前测量学发展状况及展望
（1） 全站仪的测量室内外一体化。 工程测量课件
（2） 全球定位系统 GPS （ Global positioning system ）的发展。
（3） 遥感 RS （ Remote sense ）的发展。

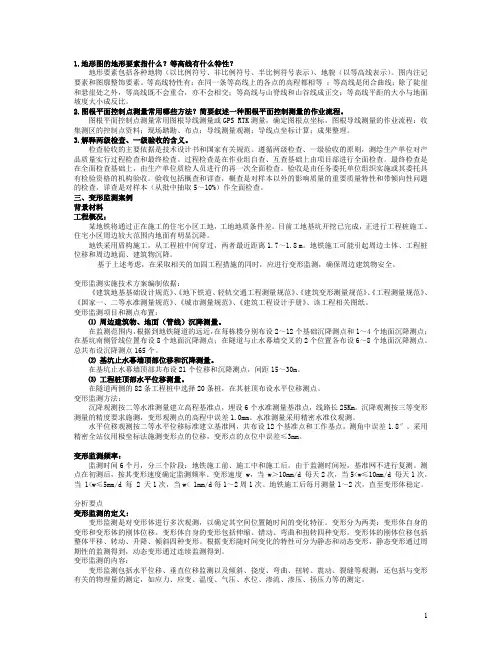

1 1.地形图的地形要素指什么？等高线有什么特性？
地形要素包括各种地物（以比例符号、非比例符号、半比例符号表示）、地貌（以等高线表示）。图内注记要素和图廓整饰要素。等高线特性有：在同一条等高线上的各点的高程都相等 ；等高线是闭合曲线；除了陡崖和悬崖处之外，等高线既不会重合，亦不会相交；等高线与山脊线和山谷线成正交；等高线平距的大小与地面坡度大小成反比。
2.图根平面控制点测量常用哪些方法？简要叙述一种图根平面控制测量的作业流程。
图根平面控制点测量常用图根导线测量或GPS RTK测量，确定图根点坐标。图根导线测量的作业流程：收集测区的控制点资料；现场踏勘、布点；导线测量观测；导线点坐标计算；成果整理。
3.解释两级检查、一级验收的含义。
检查验收的主要依据是技术设计书和国家有关规范。遵循两级检查、一级验收的原则，测绘生产单位对产品质量实行过程检查和最终检查。过程检查是在作业组自查、互查基础上由项目部进行全面检查。最终检查是在全面检查基础上，由生产单位质检人员进行的再一次全面检查。验收是由任务委托单位组织实施或其委托具有检验资格的机构验收。验收包括概查和详查，概查是对样本以外的影响质量的重要质量特性和带倾向性问题的检查，详查是对样本（从批中抽取5～10%）作全面检查。
三、变形监测案例
背景材料
工程概况：
某地铁将通过正在施工的住宅小区工地，工地地质条件差。目前工地基坑开挖已完成，正进行工程桩施工。住宅小区周边较大范围内地面有明显沉降。
地铁采用盾构施工，从工程桩中间穿过，两者最近距离1.7～1.8 m。地铁施工可能引起周边土体、工程桩位移和周边地面、建筑物沉降。
基于上述考虑，在采取相关的加固工程措施的同时，应进行变形监测，确保周边建筑物安全。
变形监测实施技术方案编制依据：
《建筑地基基础设计规范》、《地下铁道、轻轨交通工程测量规范》、《建筑变形测量规范》、《工程测量规范》、《国家一、二等水准测量规范》、《城市测量规范》、《建筑工程设计手册》、该工程相关图纸。

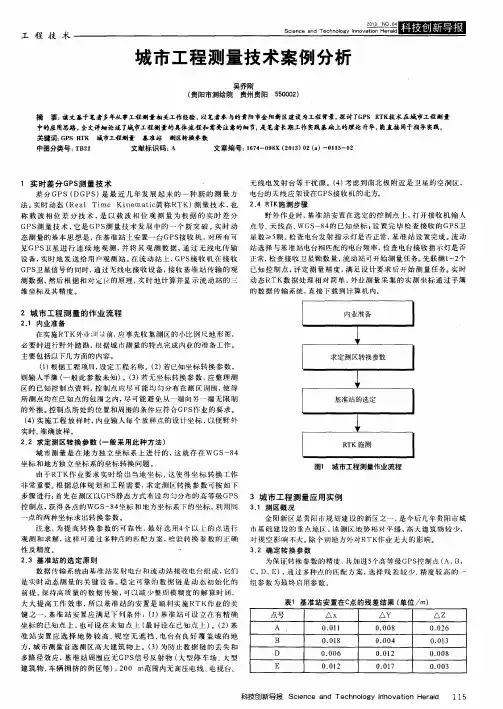

工程技术 曼 Ｑ：坠 Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｎｏｖｅｔｉｏｎ Ｈｅｒａｌｄ 城市工程测量技术案例分析 吴乔刚 （贵阳市测绘院贵州贵阳５５０００２） 摘 要：该文基于笔者多年从事工程测量相关工作经验，以笔者参与的贵阳市金阳新区建设为工程背景，探讨Ｉ＇ＧＰＳ ＲＴＫ技术在城市工程测量 中的应用思路，全文详细论述了城市工程测量的具体流程和需要注意的细节，是笔者长期工作实践基础上的理论升华，能直接用于指导实践。 关键词：ＧＰＳ ＲＴＫ城市工程测量基准站 测区转换参数 中图分类号：ＴＢ２２ 文献标识码：Ａ 文章编号：１６７４—０９８Ｘ（２０１３）０２（ａ）一０１１５—０２ １实时差分ＧＰｓ测量技术 差分ＧＰｓ（ＤＧＰＳ）是最近几年发展起来的一种新的测量方 法。实时动态（Ｒｅａｌ Ｔｉｍｅ Ｋｉｎｅｍａｔｉｃ简称ＲＴＫ）测量技术，也 称载波相位差分技术，是以载波相位观测量为根据的实时差分 ＧＰＳ测量技术，它是ＧＰＳ测量技术发展中的一个新突破。实时动 态测量的基本思想是，在基准站上安置一台ＧＰＳ接收机，对所有可 见ＧＰＳ卫星进行连续地观测，并将其观测数据，通过无线电传输 设备，实时地发送给用户观测站。在流动站上，ＧＰＳ接收机在接收 ＧＰＳ卫星信号的同时，通过无线电接收设备，接收基准站传输的观 测数据，然后根据相对定似的原理，实时地计算并显示流动站的三 维坐标及其精度。 ２城市工程测量的作业流程 ２．１内业准备 在实施ＲＴＫ外，Ｉｋ ｊ＿ｌ＝ｌ：：前，应事先收集测区的小比例尺地形图， 必要时进行野外踏勘，枞据城市测量的特点完成内业的准备工作。 主要包括以下几方面的内容。 （１）根据工程项目，设定工程名称。（２）若已知坐标转换参数， 则输人手簿（一般此参数未知）。（３）若无坐标转换参数，应整理测 区的已知控制点资料，控制点应尽可能均匀分布在测区周围，使得 所测点均在已知点的包围之内，尽可能避免从一端向另一端无限制 的外推。控制点所处的位置和周围的条件应符合ＧＰＳ作业的要求。 （４）实施工程放样时，内业输人每个放样点的设计坐标，以便野外 实时、准确放样。 ２．２求定测区转换参数（一般采用此种方法） 城市测量是在地方独立坐标系上进行的，这就存在ＷＧＳ－８４ 坐标和地方独立坐标系的坐标转换问题。 由于ＲＴＫ作业要求实时给出当地坐标，这使得坐标转换工作 非常重要。根据总体规划和工程需要，求定测区转换参数可按如下 步骤进行：首先在测区以ＧＰＳ静态方式布设均匀分布的高等级ＧＰＳ 控制点，获得各点的ＷＧＳ一８４坐标和地方坐标系下的坐标，利用同 一点的两种坐标求出转换参数。 注意，为提高转换参数的可靠性，最好选用４个以上的点进行 观测和求解，这样可通过多种点的匹配方案，检验转换参数的正确 性及精度。 ２．３基准站的选定原则 数据传输系统由基准站发射电台和流动站接收电台组成，它们 是实时动态测量的关键设备。稳定可靠的数据链是动态初始化的 前提。保持高质量的数据传输，可以减少整周模糊度的解算时间， 大大提高工作效率，所以基准站的安置是顺利实施ＲＴＫ作业的关 键之一，基准站安置应满足下列条件：（１）基准站可设立在有精确 坐标的已知点上，也可设在未知点上（最好设在已知点上）。（２）基 准站安置应选择地势较高、视空无遮挡、电台有良好覆盖域的地 方，城市测量首选测区高大建筑物上。（３）为防止数据链的丢失和 多路径效应，基准站周围应无ＧＰＳ信号反射物（大型停车场、大型 建筑物、车辆拥挤的街区等），２００ ｍ范围内无高压电线、电视台、 无线电发射台等干扰源。（４）考虑到南北极附近是卫星的空洞区， 电台的天线应架设在ＧＰＳ接收机的北方。 ２．４ ＲＴＫ施测步骤 野外作业时，基准站安置在选定的控制点上，打开接收机输人 点号、天线高、ＷＧＳ－８４的已知坐标；设置完毕检查接收的ＧＰＳ卫 星数≥５颗。检查电台发射指示灯是否正常，基准站设置完成。流动 站选择与基准站电台相匹配的电台频率，检查电台接收指示灯是否 正常，检查接收卫星颗数量，流动站可开始测量任务。先联测ｌ～２个 已知控制点，评定测量精度，满足设计要求后开始测量任务。实时 动态ＲＴＫ数据处理相对简单，外业测量采集的实测坐标通过手簿 的数据传输系统，直接下载到计算机内。
