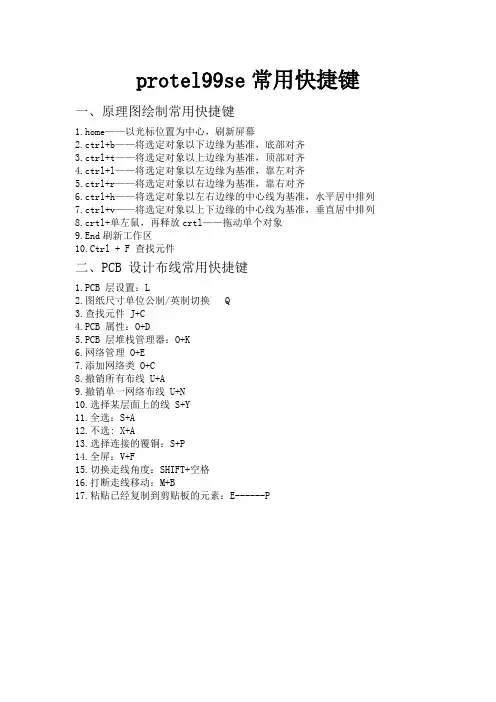

Protel99se新建设计文件加密
1. 新建一输入个设计数据文件，在弹出的New Design Database对话框中单击Password（密码）选项卡，进入密码设置对话框。
2. 选中yes单选框之后，Password和confirm password(确认密码)文本框有灰色的禁用状态转变为白色的允许密码编辑状态。
3. 分别在password和confirm password文本框中输入所需要的密码和确认密码，然后单击ok按钮确认，即可完成密码保护设置。
4. 密码保护启用后，用户再次尝试打开密码保护的设计数据库文件时，系统会首先弹出提示输入密码对话框，要求用户输入密码。
已有设计数据库文件的加密
如果用户在新建数据库文件时，未队设计文件进行加密设计，可以参考一下的不走对已有的设计数据库文件进行加密。我们以设计数据库文件MyDesign.ddb加密为例。
已有设计数据库文件的加密
1. 首先打开数据库文件MyDesign.ddb
2. 用鼠标单击工作窗口中的”mydesign.ddb”标签，然后再打开的窗口中双击”design team”图标，即可打开设计工作组窗口
3. 在设计工作组窗口中再次双击members图标，打开设计成员窗口，从设计成员中毒者可以看到，系统缺省的情况有“admin”和“guest”两个用户。
4. 如果要为admin用户名设置密码，可用鼠标有鸡蛋及admin图标，在弹出的快捷键菜单中选取properties命令，打开”user
properties”(用户属性)对话框。
5. 在该对话框中的password 和confirm文本框中输入对应的密码和确认密码，单机ok即可。
此处，用户还可以对guest用户设置密码。
文件的自动备份功能 如果用户设置了文件自动备份功能，那么当用户对某一设计文件进行了存盘，并对该设计文件进行存盘操作时，系统会自动将存盘前的文件与存盘后的文件都进行保存，生成两个备份文件，其名称分别为”backup of”文件名.扩展名（存盘后文件）和“previous
backup of文件名.扩展名”（存盘前文件）。
文件的自动备份设置
1. 单机射击浏览器窗口左上角的↓按钮，在弹出的菜单命令中选取菜单命令preferences(系统参数)
2. 上一步操作结束后，系统将弹出preferences（系统参数设置）对话框。
3. 在preferences对话框中选中creat backup files选项前的复选框，即可启用文件备份功能
利用文件备份功能恢复设计文件
1打开实例的设计数据库文件，确认已启用了文件备份功能。如果没有启用，参考上述的步骤启用功能。
2.进入原理图编辑器，在原理图工作窗口中随便做一些修改，然后保存，这样就可以生成备份文件
3.新建一个设计库文件，打开数据库文件夹。
4.选取菜单命令file/import,系统弹出import file（导入文件）对话框。
5.单击查找范围后的↓按钮，找到实力的设计库文件所在的存储位置，这里选中存盘后的备份文件backup ofsheet1.sch,单击ok按钮。
文件的自动存盘功能
1. 单击设计浏览器窗口左上角的↓按钮，在弹出的菜单命令中选取菜单命令preferences，系统弹出preferences对话框。
2. 在preferences设置对话框中单击auto save setting按钮，系统会弹出auto save参数设置对话框。
3. 选中enable(激活)选项前的复选框，激活自动存盘功能。 4. 在number(数目)选项下的文本框中输入自动存盘备份文件的数目，即系统最多保存几个备份文件。
5. 在time interval(时间间隔)选项下的文本框中输入每隔多长时间（单位为分钟）进行一次自动存盘操作。
6. 选中use backup folder（使用备份文件）选项前的复选框，然后单击browse„„按钮，可以指定自动存盘文件存放的路劲。
7. 单击ok即可完成自动存盘的设计。
利用自动存盘功能恢复设计文件
1. 打开实力的设计数据库文件，确认已经启用了自动存盘功能。
2. 新建一个人设计数据库文件，并打开。
3. 选取菜单命令file/import,系统弹出importfile(文件导入)对话框。
4. 单击查找范围后的↓按钮，找到99se安装目录下的backup文件夹，选中其中的备份文件sheet1_sch.BK1,然后单击 打开 按钮。
常用元件符号对照表
1. 电阻的封装形式为AXIAL系列，从AXIAL-0.3到AXIAL-0.4，后缀数字代表两个焊盘的间距。单位为kmil。后缀数字愈大，元件的形状越大，表示电阻的功率越大。
2. 无极性电容的封装形式为RAD系列，从RAD 0.1到RAD 0.4。
3. 电解电容的封装形式为RB从RB-.2/.4到RB-.5/1.0.后缀数字的前一个表示焊盘间距，后一个数字表示电容外形的直径。标准电解电容器外形尺寸是焊盘艰巨的两倍。
4. 电位器常用的封装形式为VR，从VR-1到VR-5。后缀树子指标是外形的不同。
5. 二极管元器件的常用名称为DIODE（普通二极管）DIODE
SCHOTTKY(肖特基二极管) DIODE TUNNEL(隧道二极管) DIODE
VARACTOR(变容二极管) LED(发光二极管) ZENER 1-3(稳压管)常用的封装形式有DIODE 0.4(小功率)和DIODE 0.7（大功率）两种。后缀数字越大，功率越大。 6. 三极管常用名是NPN NPN1 PNP PNP1常用的封装为TO18(普通三极管) TO220H(大功率三极管) TO3(大功率达林顿管)和TO92A(普通三极管)。
7. 三端稳压块78和79常见为LM78和LM79系列
8. 整流桥常用名称为BRIDGE1和BRIDGE2。常见封装形式为D系列
9. 多排多针插座名称为CON系列，从CON0到CON60
10．双列直插元器件是最常见的集成芯片，依据功能不同，双列直插元器件在原理图中的名称也不尽相同。封装形式为DIP系列。后缀的数字表示应交的数目。
11.串并口列元器件是计算机及各种控制电路中常用的一种接口元器件 ，元器件的名称为DB系列，后缀数字表示接口的针脚数目。常用的封装为DB和MD系列。
12.无源晶振名称是CRYSTAL常用的封装形式为XTAL-1
RES1
电阻 RES2
RES3
RES4
无极性电容 CAP 电解电容 ELECTRO1
ELECTRO2
电位器 POT1
POT2
普通二极管 DIODE
肖特基二极管 DIODE
SCHOTTKY
隧道二极管 DIODE TUNNEL
变容二极管 DIODE VARACTOR 发光二极管 LED
ZENER1
稳压管 ZENER2
ZENER3
NPN
三极管 PNP
PNP1
NPN1
三顿稳压块
VOLTREG
整流桥 BRIDGE1
BRIDGE2
单排多针插座 CON系列
运放
双列直插元器件
与非门
双列直插元件 模拟开关 单片机
串并口类 DB类
无源晶振 CRYSTAL
ProteDXP
名称 英文名 封装
电阻 RES AXIAL0.1至AXIAL1.0
无极电容 CAP RAD0.1至RAD0.4
电解电容 ELECTOR RB0.2/0.4-0.5/1.0
二极管 DIODE DIODE0.1至DIODE0.7
全桥 BRIDGE D-44 D-37 D-46
电位器 POT VR-1至VR-5
三极管 NPN PNP TO-18至TO-22
集成块 PID PID-8至PID-40
模/数转换、数/模转换器 ADC-8，DAC-8 TSSO5x6-G16
光电二极管、三极管 PHOTO* SFM-T2(3)/X1.6V
8位数码显示管 DPY* A
继电器 RELAY* DIP-P5/X1.65
运算放大器系列 OP* CAN-8/D9.4
小灯泡 LAMP* PIN2
麦克风 MIC* PIN2
喇叭 SPEAKER PIN2
电源 BATTERY BAT-2 晶振 XTAL BCY-W2/D3.1
保险丝 FUSE* PIN-W2/E2.8
天线 ANTENNA PIN1
响铃 BELL PIN2
开关系列 SW* DIP-4
跳线 JUMPER* RAD-0.2
变压器系列 TR4ANS* TRANS
原理图常用库文件：
MiscellaneousDevices.ddb
Dallas Microprocessor.ddb
Inteldatabooks.ddb
Prote DOS Schematic Libraries.ddb
PCB元件常用库
Advpcb.ddb
General IC.ddb
Miscellaneous.ddb
