驻波比的公式

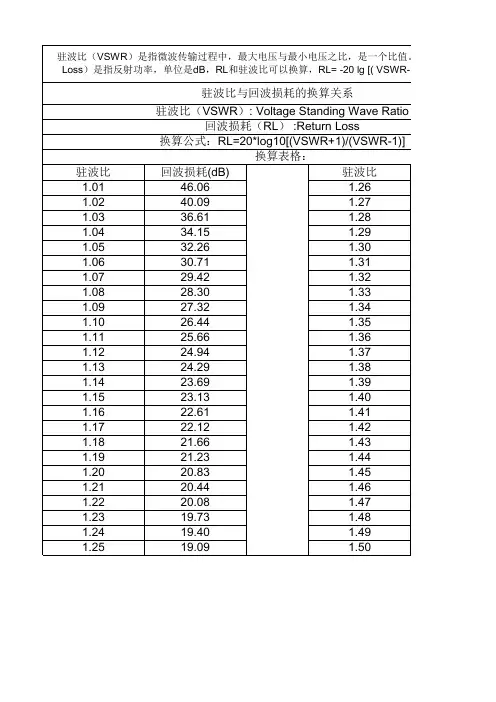

驻波比回波损耗(dB)驻波比1.0146.061.261.0240.091.271.0336.611.281.0434.151.291.0532.261.301.0630.711.311.0729.421.321.0828.301.331.0927.321.341.1026.441.351.1125.661.361.1224.941.371.1324.291.381.1423.691.391.1523.131.401.1622.611.411.1722.121.421.1821.661.431.1921.23 1.44 1.2020.831.451.2120.441.461.2220.081.471.2319.73 1.48 1.2419.40 1.49 1.2519.091.50驻波比（VSWR）是指微波传输过程中，最大电压与最小电压之比，是一个比值。回波损耗（ReturnLoss）是指反射功率，单位是dB，RL和驻波比可以换算，RL= -20 lg [( VSWR-1 ) / ( VSWR + 1 )]驻波比与回波损耗的换算关系 驻波比（VSWR）: Voltage Standing Wave Ratio 回波损耗（RL） :Return Loss 换算公式：RL=20*log10[(VSWR+1)/(VSWR-1)] 换算表格：

回波损耗(dB)18.7818.4918.2217.9517.6917.4517.2116.9816.7616.5416.3316.1315.9415.7515.5615.3915.2115.0414.8814.7214.5614.4114.2614.1213.98一个比值。回波损耗（Return[( VSWR-1 ) / ( VSWR + 1 )]ve RatioSWR-1)]

电压驻波比计算公式

电压驻波比（Voltage Standing Wave Ratio，VSWR）是衡量射频传输线上信号的传输质量的一个指标。在射频通信和微波工程中，VSWR用来描述传输线上的反射波和正向波之间的比例关系。VSWR的计算公式如下：

VSWR=(1+Γ)/(1-Γ)

其中，VSWR为电压驻波比，Γ（Gamma）为反射系数。反射系数是描述信号在传输线上反射的程度的物理量，其范围在0到1之间。VSWR通常大于1，当传输线上有反射时，VSWR的数值会增大。

为了更好地理解VSWR的计算公式，我们需要了解一些相关的概念。

1. 正向波（Forward Wave）：指从信号源送往负载端的信号。

2. 反射波（Reflected Wave）：指由于负载端或其他故障导致信号在传输线上发生反射产生的波。

3. 反射系数（Reflection Coefficient）：用于描述信号在传输线上反射的程度，通常用Γ表示。反射系数的数值在0到1之间，0代表无反射，1代表完全反射。

在没有反射时，传输线上的反射系数为0，VSWR为1，表示无反射且传输质量最佳。而当有反射发生时，传输线上的反射系数不为0，在计算VSWR时，反射系数的数值会使VSWR增大。

根据电压驻波比的计算公式，可以看到VSWR与反射系数之间是一个线性关系。当反射系数接近于0时，VSWR接近于1，即传输质量较好。而当反射系数接近于1时，VSWR接近无穷大，表示存在严重的反射问题，传输质量较差。

通常情况下，我们可以通过测量反射波和正向波的幅度来计算反射系数。当测量正向波和反射波的幅度时，我们可以使用反射功率（Reflected Power）和正向功率（Forward Power）的平方来表示。反射功率和正向功率之间的关系可以用反射系数表示：

Γ=(反射功率/正向功率)^0.5

根据上述关系，我们可以将计算反射系数再带入电压驻波比的计算公式中，进一步计算得到VSWR的数值。

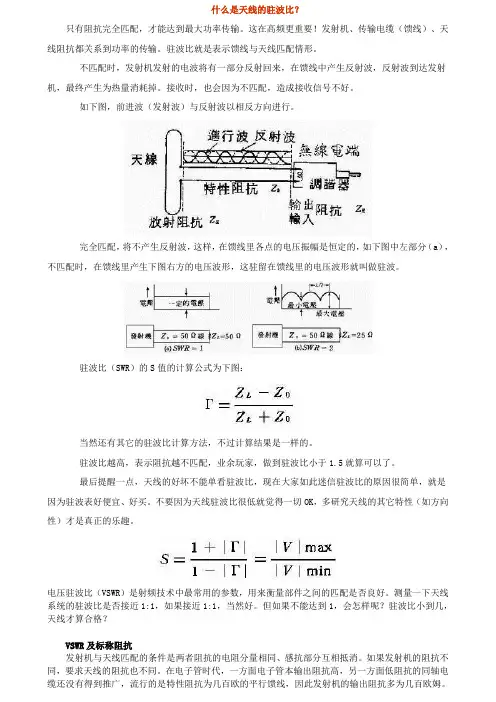

什么是天线的驻波比？

只有阻抗完全匹配，才能达到最大功率传输。这在高频更重要！发射机、传输电缆（馈线）、天线阻抗都关系到功率的传输。驻波比就是表示馈线与天线匹配情形。

不匹配时，发射机发射的电波将有一部分反射回来，在馈线中产生反射波，反射波到达发射机，最终产生为热量消耗掉。接收时，也会因为不匹配，造成接收信号不好。

如下图，前进波（发射波）与反射波以相反方向进行。

完全匹配，将不产生反射波，这样，在馈线里各点的电压振幅是恒定的，如下图中左部分（a），不匹配时，在馈线里产生下图右方的电压波形，这驻留在馈线里的电压波形就叫做驻波。

驻波比（SWR）的S值的计算公式为下图：

当然还有其它的驻波比计算方法，不过计算结果是一样的。

驻波比越高，表示阻抗越不匹配，业余玩家，做到驻波比小于1.5就算可以了。

最后提醒一点，天线的好坏不能单看驻波比，现在大家如此迷信驻波比的原因很简单，就是因为驻波表好便宜、好买。不要因为天线驻波比很低就觉得一切OK，多研究天线的其它特性（如方向性）才是真正的乐趣。

电压驻波比（VSWR）是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。测量一下天线系统的驻波比是否接近1:1，如果接近1:1，当然好。但如果不能达到1，会怎样呢？驻波比小到几，天线才算合格？

VSWR及标称阻抗

发射机与天线匹配的条件是两者阻抗的电阻分量相同、感抗部分互相抵消。如果发射机的阻抗不同，要求天线的阻抗也不同。在电子管时代，一方面电子管本输出阻抗高，另一方面低阻抗的同轴电缆还没有得到推广，流行的是特性阻抗为几百欧的平行馈线，因此发射机的输出阻抗多为几百欧姆。而现代商品固态无线电通信机的天线标称阻抗则多为50欧姆，因此产品VSWR表也是按50欧姆设计标度的。

如果你拥有一台输出阻抗为600欧姆的老电台，那就大可不必费心血用50欧姆的VSWR计来修理你的天线，因为那样反而帮倒忙。只要设法调到你的天线电流最大就可以了。

LTE RRU通道驻波比的数值

1. 介绍

通信领域中的一个重要指标是驻波比 (VSWR)，用于评估无线信号在传输过程中的匹配性和反射损耗。在LTE网络中，RRU (Remote Radio Unit) 是基站系统中的一个重要组成部分，负责无线信号的放大和传输。RRU通道驻波比的数值对于无线网络的稳定性和性能至关重要。

2. RRU通道驻波比的定义

RRU通道驻波比是指RRU的发射机和外部天线之间的传输线路上的驻波比。一般而言，驻波比的数值越小，表示传输线路的匹配性越好，无线信号的反射损耗越小，系统的性能越稳定。

3. 影响驻波比的因素

以下是影响RRU通道驻波比的几个关键因素： - RRU的设计和制造质量 - 天线和传输线的匹配度 - 环境因素，如温度和湿度变化 - 安装和维护过程中的错误操作

4. 驻波比的计算方法

驻波比可以通过测量信号的反射系数来计算。反射系数是指信号在传输线上的反射情况，一般用S参数表示。驻波比的计算公式如下：

VSWR = (1 + |S11|) / (1 - |S11|)

其中，S11是描述信号反射程度的参数，取值范围为0到1。当S11等于0时，驻波比为1，表示传输线路的完美匹配；当S11等于1时，驻波比为无穷大，表示传输线路上信号完全反射。

5. 驻波比的优化方法

为了提高RRU通道驻波比的数值，可以采取以下方法： - 优化RRU和天线之间的连接线路，确保传输线路的匹配度。 - 使用高质量的RRU和天线，减少信号的反射损耗。 - 对RRU进行定期维护和检测，及时发现和修复可能导致驻波比下降的问题。 - 在安装过程中，遵循正确的操作步骤，避免人为误操作引起的问题。 6. RRU通道驻波比的意义

RRU通道驻波比的数值直接关系到网络的性能和稳定性。较小的驻波比意味着较少的信号反射损耗，可以提供更好的信号质量和覆盖范围。同时，优化驻波比还可以减少干扰，提高网络容量和数据传输速率。
