驻波比与回波损耗换算方法
驻波比与回波损耗之间有一个重要的关系，它们可以通过以下公式进行相互转换：
SWR = (1 + Γ) / (1 - Γ)
RL = -20log10|Γ|
其中，Γ表示反射系数。当Γ=0时，SWR=1，RL=∞；当Γ=1时，SWR=∞，RL=0。
回波损耗和驻波比是评估天线性能的重要指标，它们反映了天线在信号传输和接收方面的效率和稳定性。驻波比可以描述从输入端到输出端信号的匹配程度，而回波损耗则反映了反射损耗情况，两者都可以通过反射系数相互转换。
实用标准文案
精彩文档 驻波比
驻波比全称为电压驻波比，又名VSWR和SWR，为英文Voltage Standing Wave
Ratio的简写。
在入射波和反射波相位相同的地方，电压振幅相加为最大电压振幅Ｖmax ，形成波腹；在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Ｖmin ，形成波节。其它各点的振幅值则介于波腹与波节之间。这种合成波称为行驻波。驻波比是驻波波腹处的声压幅值Vmax与波节处的声压Vmin幅值之比。在驻波管法中，测得驻波比，就可以求出吸声材料的声反射系数和吸声系数。
在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回，并与前进的部分干扰汇合发生驻波。为了表征和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了“驻波比”这一概念，
SWR=R/r=(1+K)/(1-K)
反射系数K=(R-r)/(R+r)
(K为负值时表明相位相反)
式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。
射频系统阻抗匹配。特别要注意使电压驻波比达到一定要求，因为在宽带运用时频率范围很广，驻波比会随着频率而变，应使阻抗在宽范围内尽量匹配。
实用标准文案

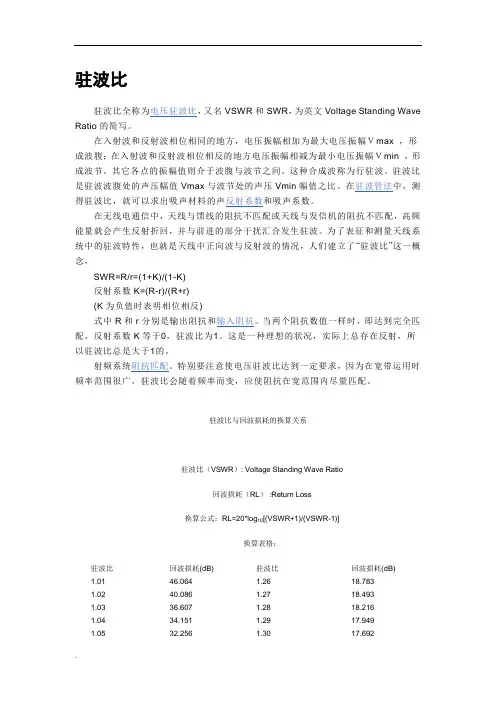

精彩文档 驻波比与回波损耗的换算关系
驻波比（VSWR）: Voltage Standing Wave Ratio
回波损耗（RL） :Return Loss
换算公式：RL=20*log10[(VSWR+1)/(VSWR-1)]
换算表格：
驻波比 回波损耗(dB) 驻波比 回波损耗(dB)
1.01 46.064 1.26 18.783
1.02 40.086 1.27 18.493
1.03 36.607 1.28 18.216

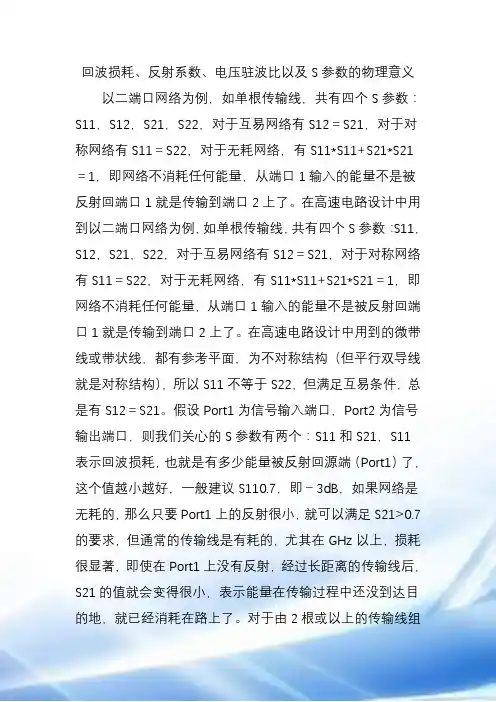

回波损耗、反射系数、电压驻波比以及S参数的物理意义
以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S110.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。对于由2根或以上的传输线组
成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波使用中经常会碰到，他们各自的含义如下：回波损耗(Return Loss)：入射功率/反射功率, 为dB数值反射系数(Г)：反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数：S12为反向传输系数，也就是隔离。S21为正向传输系数，也就是增益。S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。四者的关系：
.
. 驻波比
驻波比全称为电压驻波比，又名VSWR和SWR，为英文Voltage Standing Wave
Ratio的简写。
在入射波和反射波相位相同的地方，电压振幅相加为最大电压振幅Ｖmax ，形成波腹；在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Ｖmin ，形成波节。其它各点的振幅值则介于波腹与波节之间。这种合成波称为行驻波。驻波比是驻波波腹处的声压幅值Vmax与波节处的声压Vmin幅值之比。在驻波管法中，测得驻波比，就可以求出吸声材料的声反射系数和吸声系数。
在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回，并与前进的部分干扰汇合发生驻波。为了表征和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了“驻波比”这一概念，
SWR=R/r=(1+K)/(1-K)
反射系数K=(R-r)/(R+r)
(K为负值时表明相位相反)
式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。
射频系统阻抗匹配。特别要注意使电压驻波比达到一定要求，因为在宽带运用时频率范围很广，驻波比会随着频率而变，应使阻抗在宽范围内尽量匹配。
驻波比与回波损耗的换算关系
驻波比（VSWR）: Voltage Standing Wave Ratio
回波损耗（RL） :Return Loss
换算公式：RL=20*log10[(VSWR+1)/(VSWR-1)]
换算表格：
驻波比 回波损耗(dB) 驻波比 回波损耗(dB)
1.01 46.064 1.26 18.783
1.02 40.086 1.27 18.493
1.03 36.607 1.28 18.216
1.04 34.151 1.29 17.949
反射系数、回波损耗、驻波比对照
2009-04-08 17:13:50| 分类： 技术文章 | 标签： |字号大中小 订阅
ρ =（SWR-1）/（SWR+1） RL=－20lg(ρ) SWR =（1+ρ）/（1-ρ）
反射系数ρ 回波损耗RL 驻波比SWR
1.00 0.00 ∞
0.90 0.92 19.00
0.80 0.94 9.00
0.70 3.10 5.67
0.60 4.44 4.00
0.50 6.02 3.00
0.40 7.96 2.33
0.30 10.46 1.86
0.20 13.98 1.50
0.10 20.00 1.22
0.09 20.92 1.20
0.08 21.94 1.17
0.07 23.10 1.15
0.06 24.44 1.13
0.05 26.02 1.11
0.04 27.96 1.08
0.03 30.46 1.06
0.02 33.98 1.04
0.01 40.00 1.02
0.00 ∞ 1.00
复反射系数：Γ=（ZL-Z0）/（ZL+Z0）= ρ（sinθ+jcosθ） 其中：幅度ρ在0～1之间（ρ为标量反射系数）
反射波相对于入射波的相角θ在+180°～-180°之间
定向耦合器：
耦合度（dB）= 10lg（P1/P3）
隔离度（dB）= 10lg（P1/P4）
方向性（dB）= 10lg（P3/P4）
