细集料砂当量试验操作规程

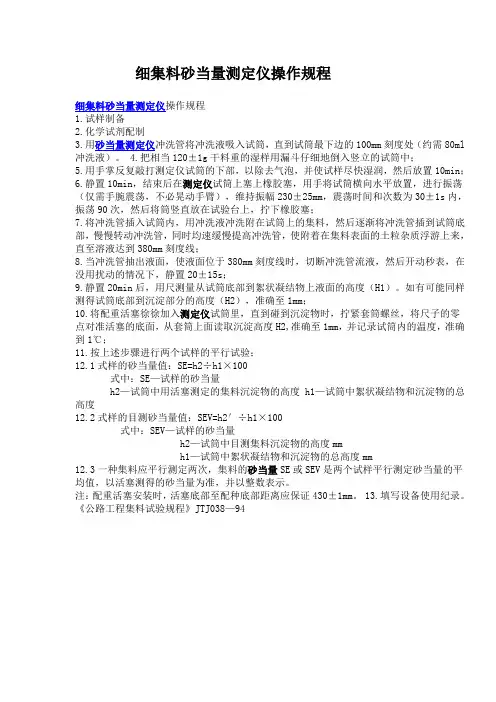

细集料砂当量测定仪操作规程细集料砂当量测定仪操作规程1.试样制备2.化学试剂配制3.用砂当量测定仪冲洗管将冲洗液吸入试筒，直到试筒最下边的100mm刻度处（约需80ml 冲洗液）。

4.把相当120±1g干料重的湿样用漏斗仔细地倒入竖立的试筒中；5.用手掌反复敲打测定仪试筒的下部，以除去气泡，并使试样尽快湿润，然后放置10min；6.静置10min，结束后在测定仪试筒上塞上橡胶塞，用手将试筒横向水平放置，进行振荡（仅需手腕震荡，不必晃动手臂），维持振幅230±25mm，震荡时间和次数为30±1s内，振荡90次，然后将筒竖直放在试验台上，拧下橡胶塞；7.将冲洗管插入试筒内，用冲洗液冲洗附在试筒上的集料，然后逐渐将冲洗管插到试筒底部，慢慢转动冲洗管，同时均速缓慢提高冲洗管，使附着在集料表面的土粒杂质浮游上来，直至溶液达到380mm刻度线；8.当冲洗管抽出液面，使液面位于380mm刻度线时，切断冲洗管流液，然后开动秒表，在没用扰动的情况下，静置20±15s；9.静置20min后，用尺测量从试筒底部到絮状凝结物上液面的高度（H1）。

如有可能同样测得试筒底部到沉淀部分的高度（H2），准确至1mm；10.将配重活塞徐徐加入测定仪试筒里，直到碰到沉淀物时，拧紧套筒螺丝，将尺子的零点对准活塞的底面，从套筒上面读取沉淀高度H2,准确至1mm，并记录试筒内的温度，准确到1℃；11.按上述步骤进行两个试样的平行试验；12.1式样的砂当量值：SE=h2÷h1×100式中：SE—试样的砂当量h2—试筒中用活塞测定的集料沉淀物的高度 h1—试筒中絮状凝结物和沉淀物的总高度12.2式样的目测砂当量值：SEV=h2＇÷h1×100式中：SEV—试样的砂当量h2—试筒中目测集料沉淀物的高度mmh1—试筒中絮状凝结物和沉淀物的总高度mm12.3一种集料应平行测定两次，集料的砂当量SE或SEV是两个试样平行测定砂当量的平均值，以活塞测得的砂当量为准，并以整数表示。

细集料砂当量试验实施细则根据现行规范《公路工程集料试验规程》 JTG E42-2005，制定本细集料砂当量试验实施细则。

一、仪器设备要求：1、圆柱形试筒：透明、塑料制内径32±0.25mm，高420±0.25mm。

从试筒底部起到100±0.25mm、380±0.25mm刻划标记线，配有橡胶塞。

2、冲洗管：由一根硬管组成，不锈钢或冷锻钢制其外径为6±0.5mm，内径为4±0.5mm，管的下部有一个不锈钢两侧带孔尖头，空径为1±0.1mm。

3、透明塑料（或玻璃）桶（10升）：桶口配有插虹吸弯管和进气弯管的橡胶塞，桶底面高出工作台约1.5m。

4、虹吸弯管和进气弯管：由不锈钢管制，外径8mm，内径约6mm，将其插入桶口橡胶塞。

5、橡胶塞（或塑料管）：长约1.5m，内径约5mm，与冲洗管、虹吸弯管联在一起吸液用，配有金属夹，以控制冲洗液流量。

6、配重活塞由杆、底座、套筒、配重组成。

杆长430±0.25mm，底座直径25±0.1mm，底面平坦光滑，垂直杆轴，横向有三个螺丝可保持活塞在试筒中间有一点小缝隙。

套筒有一个螺丝，能固定活塞下沉的位置，并有一个能靠尺子的深1cm、宽5mm的缺口，用于测量读数。

固定在活塞杆顶的配重，除套筒外总重1kg±5kg。

7、振荡器（如采用人工振荡时无此设备）：可以使试筒产生横向直线往复运动。

振幅20.3±0.1cm，运动周期180±2次/min。

8、天平：称量1kg，感量1g。

9、烘箱：能使温度控制在105±5℃。

10、秒表。

11、广口漏斗（塑料制）：口的直径100mm左右。

12、一把长500mm的钢板尺，刻度精确到1mm。

13、一个筛孔4.75mm（圆孔为5mm）筛和筛底。

14、一个刮刀和一把勺子。

15、温度计。

16、其他：1升量筒、2升烧杯、能装125毫升浓度的密封容器、刷子、盘子、小铝合等。

细集料砂当量试验方法1.试验前的准备工作：a.根据试验要求，准备一定数量的细集料样品，并将其放在室内环境中等温等湿一段时间，使其达到试验所需的环境湿度。

b.准备一个电子天平和一个试验筛，筛孔尺寸为所需的试验目标尺寸的最小粒径。

c.准备一个非吸水性容器，如玻璃或塑料瓶。

该容器应该具有足够的容积，以便完全容纳试验样品。

2.试验流程：a.将容器称重并记录容器的质量。

b.从试验样品中取出一定量的细集料，并将其加入容器中，直到容器中的细集料的质量接近容器的质量。

c.将容器和细集料放入试验筛上，并用手或机械装置轻轻摇晃试验筛，使细集料能够自由通过筛孔。

d.将通过筛孔的细集料收集在一个称量容器中，并记录其质量。

e.称重的步骤应该重复至少3次，以获得准确的平均质量值。

3.计算细集料砂当量：a.计算细集料的砂当量的公式如下：砂当量=（收集到的细集料质量/细集料体积）*100%b.为了计算细集料的体积，除了测量收集到的细集料的质量，还需要测量容器的体积。

容器的体积可以通过将水倒入容器中并记录所需要的水量来测量。

另外，还需要考虑容器的空隙率，空隙率可以通过在容器中充满水并记录所需要的水量，然后用所需要的水量减去容器的体积来计算。

c.将收集到的细集料的质量、容器的体积和空隙率代入砂当量公式中进行计算，得到细集料的砂当量。

细集料砂当量试验方法的准确性受到许多因素的影响，如细集料的形状、粒径分布和孔隙结构。

因此，在进行试验时，需要严格控制试验条件，以获得可靠的试验结果。

此外，还需要注意安全操作，在进行试验时遵守规定的试验操作规程，以避免发生意外事故。

细集料砂当量试验1 目的与适用范围1.1 本方法适用于测定细集料中所含的粘性土或杂质的含量，以评定集料的洁净程度。

砂当量用SE表示。

1.2 本方法适用于沥青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料最大粒径不超过4.75mm(圆孔筛5mm)。

2 仪具与材料2.1 仪具：2.1.1 透明圆柱形试筒：如图1，透明塑料制，外径40mm±0.5mm，内径32mm±0.25mm，高度420mm±0.25mm。

在距试筒底部100mm、380mm处刻划刻度线，试筒口配有橡胶瓶口塞。

2.1.2 冲洗管如图2，由一根弯曲的硬管组成，不锈钢或冷锻钢制，其外径为6mm±0.5mm，内径为4mm ±0.2mm。

管的上部有一个开关，下部有一个不锈钢两侧带孔尖头，孔径为1mm±0.1mm。

2.1.3 透明玻璃或塑料桶：容积5L，有一根虹吸管放置桶中，桶底面高出工作台约1.5m。

2.1.4 橡胶管(或塑料管)：约1.5m，内径约5mm，同冲洗管联在一起吸液用，配有金属夹，以控制冲洗液流量。

2.1.5 配重活塞：如图3，由长440mm±0.25mm的杆、直径25mm±0.1mm的底座(下面平坦、光滑、垂直杆轴)、套筒和配重组成。

且在活塞上有三个横向螺丝可保持活塞在试筒中间，并使活塞与试筒之间有一条小缝隙。

欠图3幅套筒为黄铜或不锈钢制，厚10mm±0.1mm，大小适合试筒并且引导活塞杆，能标记筒中活塞下沉的位置，套筒上有一个螺钉用以固定活塞杆，配重为1kg±5g.2.1.6 机械振荡器：可以使试筒产生横向的直线运动振荡，振幅203mm±1.0mm，频率180次/min±2次/min。

2.1.7 天平：称量1kg，感量不大于1g。

2.1.8 烘箱：能使温度控制在105±5摄氏度。

2.1.9 温度计。

细集料砂当量试验报告
【试验名称】细集料砂当量试验报告
【试验目的】确定细集料砂在水中的容重（或密度），用以评估其适用性和质量。

【试验原理】细集料砂的当量试验是通过测定在一定条件下一定体积细集料砂与水的混合比例，以达到砂浆的相对密度为100%的状态。

试验采用盆测法，将一定质量的细集料砂与一定质量的水混合均匀，然后测定其体积，计算得出细集料砂在水中的密度或容重。

【试验步骤】
1. 准备试验设备和材料：包括试验盆、细集料砂、电子天平、测量缸等。

2. 称取一定质量的细集料砂样品，并记录质量。

3. 在试验盆中加入一定质量的水，并记录质量。

4. 将细集料砂样品倒入试验盆中的水中，并轻轻搅拌，使其均匀混合。

5. 等待细集料砂与水的混合物停止变化，使其达到静止状态。

6. 使用测量缸测定混合物的体积，并记录。

7. 容重计算：根据细集料砂样品的质量和混合物的体积，计算细集料砂的密度或容重。

【试验结果】根据试验步骤所测得的细集料砂质量和混合物体积，计算得出细集料砂的密度或容重。

试验结果可以用表格形式展示，并注明试验日期和参与试验的人员。

【试验结论】根据试验结果，可以评估细集料砂的适用性和质量。

如果细集料砂的密度或容重符合规定的标准，则说明其质量良好，适合在建筑和工程中使用。

如果密度或容重不达标，则需要进行进一步调整或筛选细集料砂。

【注意事项】在进行细集料砂当量试验时，需要保证试验设备和试验样品的清洁干燥，以避免影响试验结果的准确性。

还需要根据试验要求和标准，严格操作试验步骤，并严密记录试验数据。

细集料砂当量试验记录表1. 试验目的本试验旨在确定细集料砂的当量砂粒含量，以便进一步确定其砂性质。

2. 试验设备•加热器：能够控制加热温度的加热器。

•碳硅热分析仪：能够测量样品中碳和硅的质量比的设备。

•温度计：能够测量加热器内温度的设备。

•触发器：用于控制样品的加热和停止加热。

3. 试验原理细集料砂的当量砂粒含量是指在砂中含有的与石英砂中相同比例的石英颗粒重量（含量）。

因此，只要知道所分析砂的石英砂（粒径大于0.06mm）的质量，就能够计算出细集料砂的当量砂粒含量。

本试验采用氧化碳中间体法进行测试，即将细集料砂加热至高温，保证其热化学反应完全进行，即：SiO2 + C → Si + CO2将CO2透过气体导管送入CO2收集瓶，通过研磨，粉碎形成的固相样品即可进行化学分析。

石英砂含量即为固相样品中的SiO2含量。

4.试验步骤4.1 样品的制备将待测试的细集料砂样品中粒径大于0.06mm的颗粒去除，称取2g 左右，置于碳硅热分析仪装置的量热瓶中待用。

4.2 加热将量热瓶装置放入加热器，设置样品加热温度为1050℃，设置加热时间为1h。

4.3 分析固相样品当加热完成后，取出量热瓶装置，用钳子夹住装置头部，用力把量热瓶装置强行掰开，将样品取出，研磨、粉碎样品后进行化学分析。

4.4 化学分析将粉碎后的固相样品加入稀盐酸(HCl)中，加热至完全溶解。

加入过量的二氧化硅(H2SO4)后再次加热至完全干燥，使得样品中所有的碳酸化物完全分解。

加入少量的氢氟酸(HF)，并加热蒸发，使得样品中所有的二氧化硅可完全挥发。

度量挥发后的氢氟酸(HF)液体的质量，其中所含的二氧化硅即为固相样品的SiO2含量。

5. 试验结果试验批次样品重量(g)颗粒大于0.06mm石英含量(g)固相样品中SiO2质量(mg)细集料砂石英含量(%)1 2.00 1.53143.776.4试验批次样品重量(g)颗粒大于0.06mm石英含量(g)固相样品中SiO2质量(mg)细集料砂石英含量(%)2 2.01 1.50139.875.73 2.01 1.58145.876.06. 试验结论根据试验结果可知，本次细集料砂当量试验中，细集料砂石英含量分别为76.4%、75.7%和76.0%。

浅析细集料砂当量指标的质量检测摘要：细集料颗粒是构成沥青混料的最重要矿质物料一种，细集料颗粒的清洁水平程度直接影响着混凝土与细集料颗粒之间的裹附情况和黏聚性，并显著影响着沥青混料的路用特性。

本章重点针对细骨料砂量指标的质量测定和检验过程中应注意的方面加以分析，从而在质量测定过程中引起重视，减小偏差，并正确地计算细骨料中的含水量。

关键词：细集料砂；当量指标；质量检测细集料粒径的干净程度，直观关联着沥青面层与细集料颗粒之间的裹附状况和黏聚能力，并显著地影响着沥青面层与混合材料的路用特性，目前国外已普遍地通过砂当量指标限制了细小集料粒径的水泥浓度，如全球稀浆封层联合会（ISSA）明文规定使用微表处的细集料砂当量不能少于百分之六十五""，中国《公路沥青路面建筑施工技术标准》1也对细集料给出了砂当量的标准，明文规定使用高速和等级路线水泥沥青表面的细集料砂当量SE不少于百分之六十，其余路线不少于百分之五十.《路面建筑工程中集料测试法规》中也有了砂当量的测定方法、但该指标目前尚未得到有效实施。

砂当量试验的清洗液通常为相当浓的甘油生产物和氯化钙的水溶液混合，它同时发挥着"扩大"和"平衡"的功能，一方它能够使黏土粒溶涨，另一方面它又能够使溶涨后的黏土粒子漂浮于比例很大的清洗液中，并形成明确的沙－黏土界面结构，从而能够更有效表达最细集料中的含土量。

本章主要针对细骨料砂量参数的质量测定和检验过程中应注意的方面加以分析，从而在质量测定过程中引起重视，减小偏差，并正确地计算细骨料中的含水量。

1相关概念概述1.1细集料细集材料，是对材料的分类，但具体有所不同，物理常值一般分为表观密度、堆积密度、孔隙率等。

在沥青混料中，细集料颗粒是指粒径小于二点三六mm的天然沙、人工砂石（包含机制砂）和石子；在砂浆水泥中，细集料颗粒则是指粒度小于四点七五mm的自然沙、人工砂石。

1.2砂当量砂石量：是指计算在自然砂石、人工沙、石子等各种细集料中，所含的黏性土及杂物的平均浓度，并用以衡量细集料的洁净水平程度。
