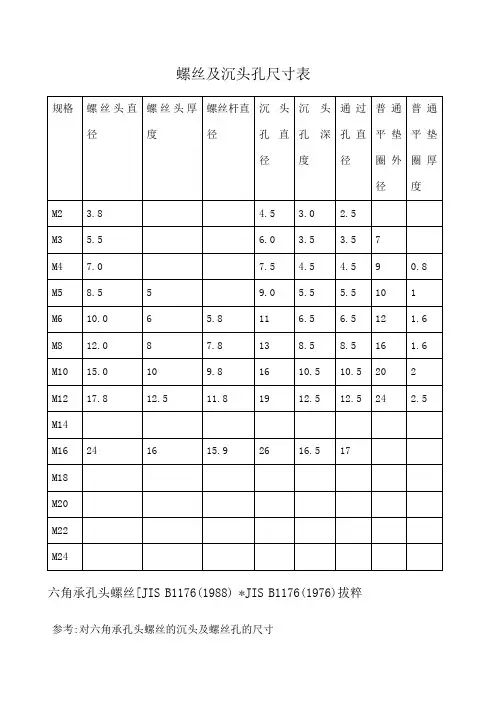

螺丝及沉头孔尺寸表
规格 螺丝头直径 螺丝头厚度 螺丝杆直径 沉头孔直径 沉头孔深度 通过孔直径 普通平垫圈外径 普通平垫圈厚度
M2 3.8 4.5 3.0 2.5
M3 5.5 6.0 3.5 3.5 7
M4 7.0 7.5 4.5 4.5 9 0.8
M5 8.5 5 9.0 5.5 5.5 10 1
M6 10.0 6 5.8 11 6.5 6.5 12 1.6
M8 12.0 8 7.8 13 8.5 8.5 16 1.6
M10 15.0 10 9.8 16 10.5 10.5 20 2
M12 17.8 12.5 11.8 19 12.5 12.5 24 2.5
M14
M16 24 16 15.9 26 16.5 17
M18
M20
M22
M24
六角承孔头螺丝[JIS B1176(1988) *JIS B1176(1976)拔粹
参考:对六角承孔头螺丝的沉头及螺丝孔的尺寸 螺丝称号(d) M3 M4 M5 M6 M8 M10 M12 (M14) M16 M20 M24 M30
螺牙节距(p) 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 3 3.5
b 参 考 18 20 22 24 28 32 36 40 44 52 60 72
dk 最大(基准尺寸) 5.5 7 8.5 10 13 16 18 21 24 30 36 45
最大 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 24.33 30.33 36.39 45.39
最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 29.67 35.61 44.61
da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 17.7 22.4 26..4 33.4
锥形沉头孔标准尺寸
锥形沉头孔是一种常见的螺栓连接方式，常用于木工、家具制作和装修等行业。它用于在材料表面预先钻孔，并在孔底设置一个锥形腔，使螺栓头部可以完全嵌入材料中，从而实现平滑的表面。锥形沉头孔的标准尺寸通常根据螺栓的直径和长度来确定，下面是一些常见的参考内容：
1. 锥形沉头孔的直径：锥形沉头孔的直径通常取决于所需使用的螺栓的直径。例如，对于螺栓直径为8mm的情况，常见的锥形沉头孔直径为12mm左右。这样可以确保螺栓头部可以完全沉入孔中，同时留出足够的空间用于螺栓的扭转。
2. 锥形沉头孔的深度：锥形沉头孔的深度通常根据所需使用的螺栓的长度来确定。一般来说，沉头孔的深度应略大于螺栓的长度，以确保螺栓完全嵌入孔中。例如，如果螺栓的长度为60mm，那么锥形沉头孔的深度可以选择为65mm左右。
3. 锥形沉头孔的角度：锥形沉头孔的角度通常为90度。这种角度可以使螺栓头部完全嵌入孔中，并与材料表面平齐，从而实现平滑的外观效果。锥形沉头孔的角度也可以根据特定的要求进行调整，例如为了增加螺栓的抗剪强度可以选择一个小一些的角度。
4. 锥形沉头孔的形状：锥形沉头孔的形状通常是一个圆锥形孔，在孔底部设置一个锥形腔。这种形状可以使螺栓头部完全嵌入孔中，并且在紧固过程中提供额外的支撑力。锥形沉头孔的形状也可以根据实际需要进行调整，例如可以设置一个扩散的底部，以增加螺栓的抗剪强度。
5. 锥形沉头孔的安装方法：锥形沉头孔的安装通常分为两步。首先，需要在材料表面预先钻孔，直径和深度应符合上述要求。其次，将螺栓插入孔中，通过旋转将其沉入锥形腔中，直到螺栓头部与材料表面平齐。
总的来说，锥形沉头孔的标准尺寸是根据螺栓的直径和长度来确定的。在实际应用中，需要根据具体情况进行调整，确保螺栓能够牢固地连接材料，并且表面平整美观。
